Отвертка с крестообразной головкой PH2
Порядок нанесения термопасты см. подробнее здесь.
Вентиляторы можно вращать для облегчения прокладки кабелей
Вентиляторы можно вращать для облегчения прокладки кабелей

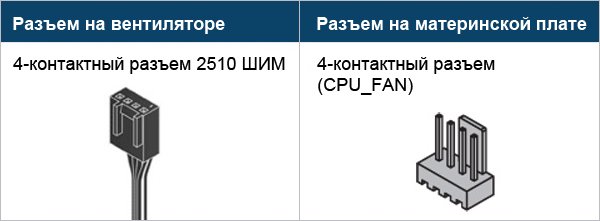

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
Отвертка с крестообразной головкой PH2
Отвертка T20 (входит в комплект)
Закрепите заднюю панель разъема одним из двух способов, показанных ниже, в зависимости от состояния материнской платы.
Поместите толстую прокладку (например, внутреннюю упаковочную карточку) под заднюю панель разъема, чтобы опереть ее на плоскую горизонтальную поверхность
Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем
Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.
Совместите процессор с верхним краем выреза на контактной рамке процессора, под процессором должен быть зазор (выделен красным).

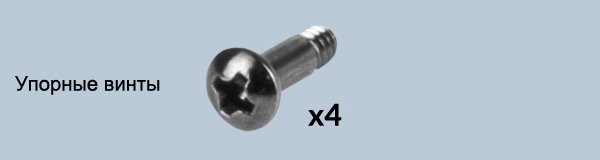

Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.
Толстую прокладку можно удалить после затяжки контактной рамки процессора.
Наклейте малярный скотч на заднюю часть материнской платы, чтобы закрепить заднюю панель разъема. Положите корпус компьютера ровно на горизонтальную поверхность.
Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем
Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.
Совместите процессор с верхним краем выреза на контактной рамке процессора, под процессором должен быть зазор (выделен красным).
Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.
Малярную ленту, прикрепленную к задней панели, можно удалить после затяжки контактной рамки процессора.
Порядок нанесения термопасты см. подробнее здесь.
Вентиляторы можно вращать для облегчения прокладки кабелей
Вентиляторы можно вращать для облегчения прокладки кабелей

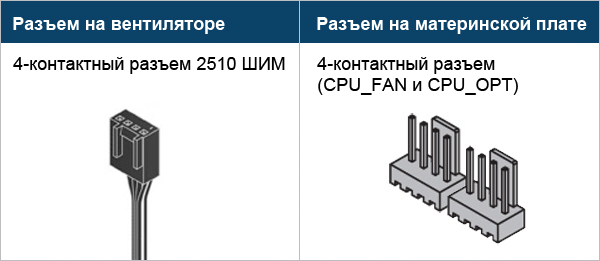

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
Убедитесь, что контактная рамка вашего ЦП совместима с LGA1851.
Нажмите ниже, чтобы увидеть подробные виды всех вариантов контактной рамки ЦП.
Свяжитесь со поддержкой ARCTIC, если вы хотите получить совместимый с LGA1851 CCF.
