- AMD – AM5, AM4
- Intel - LGA1700
Scegliere il socket del processore
Utensili necessari
PH2 Cacciavite a croce
Per saperne di più sull'applicazione delle paste termiche, cliccate qui.
- Scarico posteriore
- Aspirazione posteriore
Selezionare la direzione del flusso d'aria
Le ventole possono essere ruotate per facilitare la gestione dei cavi
Le ventole possono essere ruotate per facilitare la gestione dei cavi
- CPU_FAN
- CPU_FAN + CPU_OPT
Selezionare la configurazione della ventola della CPU
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
Utensili necessari
PH2 Cacciavite a croce
Chiave T20 (inclusa nella confezione)
Attenzione
Fissare la piastra posteriore del socket in uno dei due modi indicati di seguito, a seconda delle condizioni della scheda madre.
Mettere una base spessa (ad esempio il cartone dell'imballaggio interno) sotto la piastra posteriore della base per sostenerla con una superficie piana e orizzontale
Aprire il meccanismo di caricamento indipendente (ILM), allineare e posizionare la CPU nel socket
Attenzione
Conservare le parti rimosse per il rimontaggio in futuro. L'ILM deve essere reinstallato se la scheda madre deve essere restituita per l'assistenza o la garanzia.
Attenzione
Allineare il CPU-Contact Frame con il bordo superiore della CPU. Lo spazio (evidenziato in rosso) serve a garantire che il Contact Frame si adatti anche alle CPU successive.
Attenzione
Avvitare leggermente tutte e 4 le viti di 2 giri prima di serrarle a croce in modo per evitare di danneggiare la CPU.
Il sottofondo può essere rimosso dopo il serraggio del CPU-Contact Frame.
Applicare nastro adesivo sul retro della scheda madre per fissare la piastra posteriore del socket. Appoggiare il PC-case piatto su una superficie orizzontale.
Aprire il meccanismo di caricamento indipendente (ILM), allineare e posizionare la CPU nel socket
Attenzione
Conservare le parti rimosse per il rimontaggio in futuro. L'ILM deve essere reinstallato se la scheda madre deve essere restituita per l'assistenza o la garanzia.
Attenzione
Allineare il CPU-Contact Frame con il bordo superiore della CPU. Lo spazio (evidenziato in rosso) serve a garantire che il Contact Frame si adatti anche alle CPU successive.
Attenzione
Avvitare leggermente tutte e 4 le viti di 2 giri prima di serrarle a croce in modo per evitare di danneggiare la CPU.
Il nastro adesivo attaccato alla piastra posteriore può essere rimosso dopo aver fissato il Contact Frame della CPU.
Per saperne di più sull'applicazione delle paste termiche, cliccate qui.
- Scarico posteriore
- Aspirazione posteriore
Selezionare la direzione del flusso d'aria
Le ventole possono essere ruotate per facilitare la gestione dei cavi
Le ventole possono essere ruotate per facilitare la gestione dei cavi

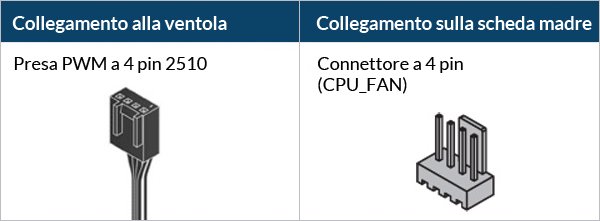

- CPU_FAN

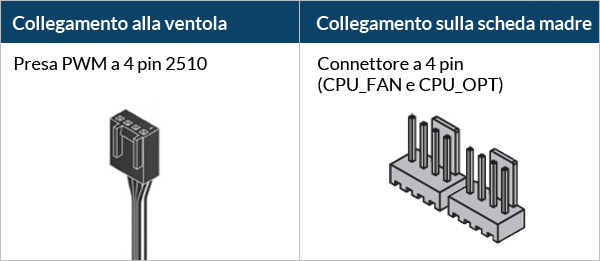

- CPU_FAN + CPU_OPT
Selezionare la configurazione della ventola della CPU
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM
