マザーボードの互換性を確認するには、こちらのリンクをクリックしてください。
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
CPUソケットを選択してください
印刷可能なクイックスタートガイドはこちらから入手できます。

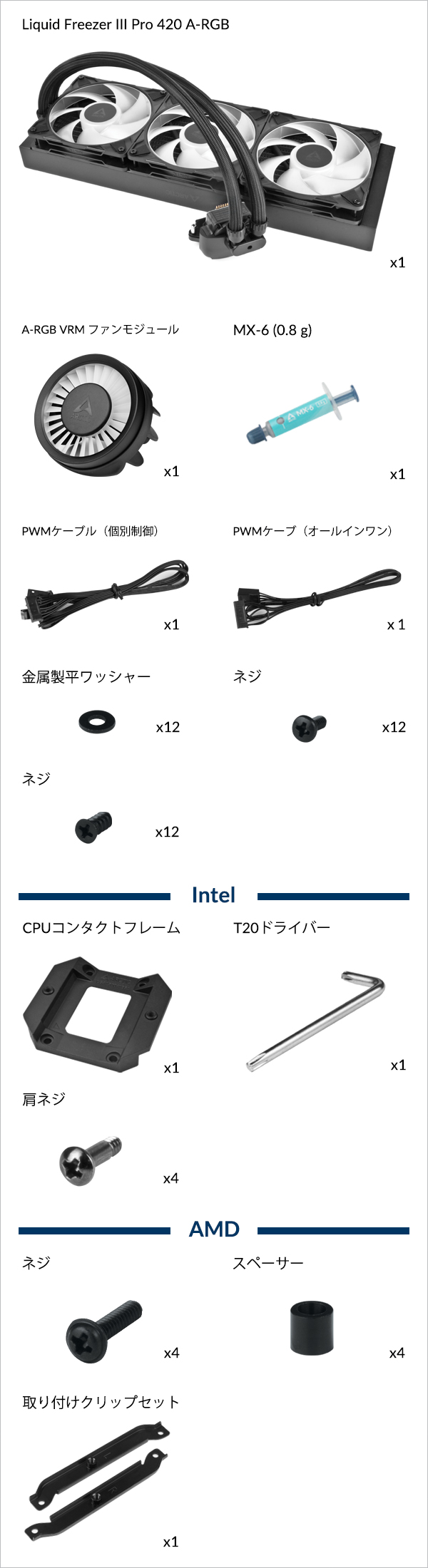

必要なツール
PH2プラスドライバー

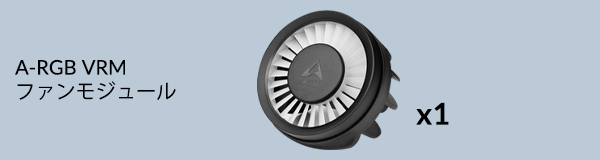

PWMケーブル（オールインワン）
ポンプ、VRM、ラジエーターファンの速度を同時に制御し、ポンプ速度を監視するための単一コネクタPWMケーブル。
PWMケーブル（個別制御）
ポンプ、VRMファン、ラジエーターファンの速度を個別に制御および監視するための3つのコネクタを備えたPWMケーブル。

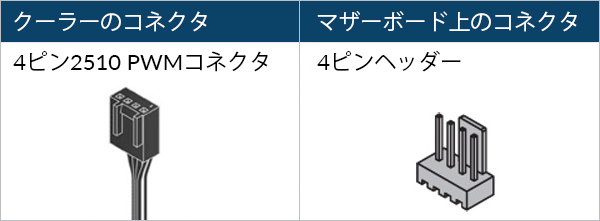

マザーボード上に4ピンヘッダーが3つ必要ですd
クーラーをマザーボードに取り付ける前に、PWM制御ケーブルを接続してください。
水冷式一体型クーラーの正しい取り付け方（または間違った取り付け方）とは？
GamersNexusのSteveが、PCケースに水冷式一体型クーラーを組み立てる際に避けるべきミスについて解説します。
掲載されている動画はGamersNexusが制作したもので、ARCTICはGamersNexusから使用許可を得ています。

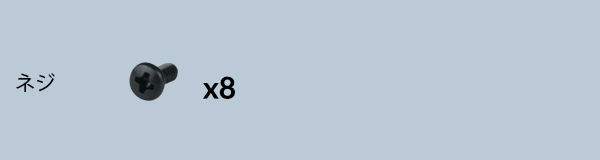

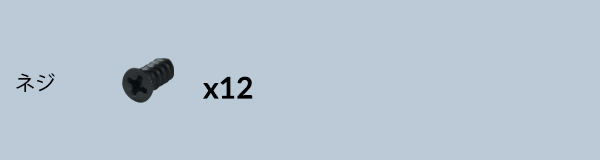

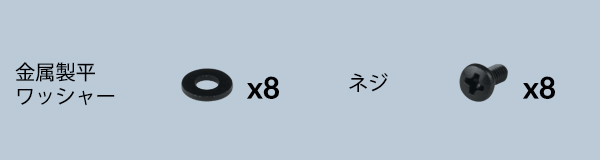

ポンプ下のラジエーター
ポンプ上部のラジエーター
泡立つような騒音が発生するリスク

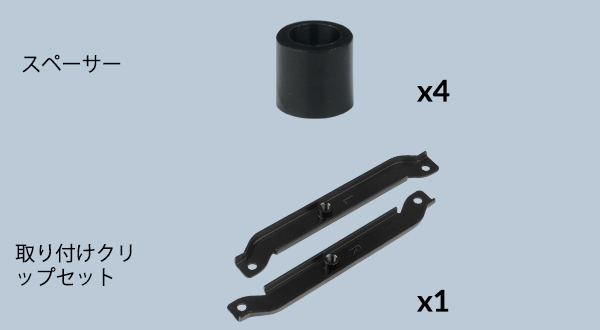

取り付けモジュールは必ずこの向きで取り付けてください。
参照するここサーマルペーストの塗布方法について詳しくはこちらをご覧ください。

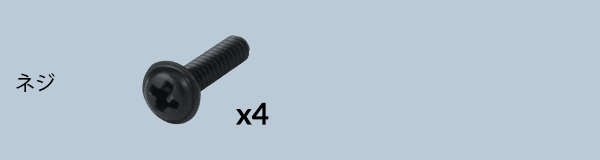

両方のネジがねじ山にかみ合うまで軽く締め、その後交互に完全に締め付けます。
AM4の場合：オフセットマウントにより、ヒートスプレッダの一部が見える状態になります。これは意図的なもので、CPUのホットスポットが中心からずれていますが、完全に覆われているためです。
マザーボード上のすべてのコネクタが接続されていることを確認してください。
PWMケーブル（オールインワン）の場合は1つのプラグ
PWMケーブル（個別制御）の場合は3つのプラグが必要です。
ヘッダーがDC制御ではなくPWM制御に設定されていることを確認してください。詳細な手順については、BIOS設定ガイドを参照してPWMを調整してください。

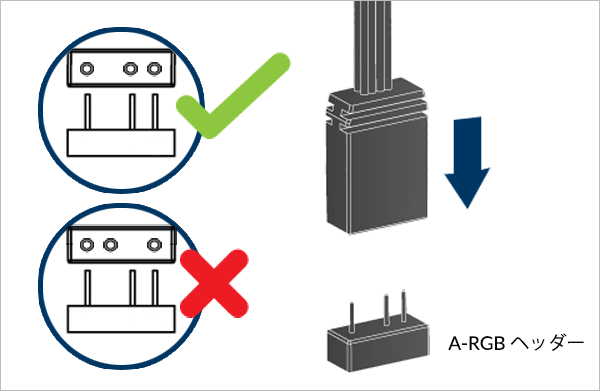

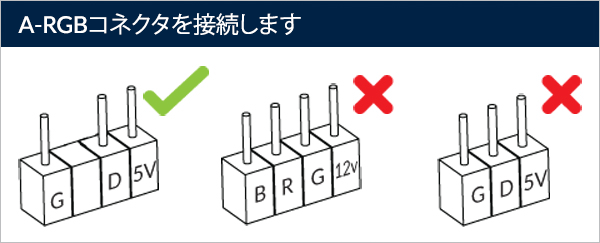

A-RGB製品を最大限に活用するには、A-RGBセットアップガイドをご覧ください。
印刷可能なクイックスタートガイドはこちらから入手できます。
必要なツール
PH2プラスドライバー

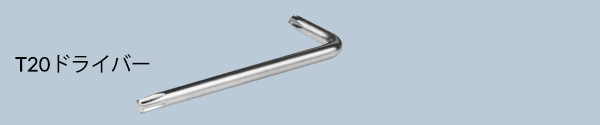

T20トルクスドライバー（パッケージに同梱）
PWMケーブル（オールインワン）
ポンプ、VRM、ラジエーターファンの速度を同時に制御し、ポンプ速度を監視するための単一コネクタPWMケーブル。
PWMケーブル（個別制御）
ポンプ、VRMファン、ラジエーターファンの速度を個別に制御および監視するための3つのコネクタを備えたPWMケーブル。
マザーボード上に4ピンヘッダーが3つ必要ですd
クーラーをマザーボードに取り付ける前に、PWM制御ケーブルを接続してください。
水冷式一体型クーラーの正しい取り付け方（または間違った取り付け方）とは？
GamersNexusのSteveが、PCケースに水冷式一体型クーラーを組み立てる際に避けるべきミスについて解説します。
掲載されている動画はGamersNexusが制作したもので、ARCTICはGamersNexusから使用許可を得ています。
ポンプ下のラジエーター
ポンプ上部のラジエーター
泡立つような騒音が発生するリスク
注意
マザーボードの状態に応じて、以下の2つの方法のいずれかでソケットバックプレートを固定してください。
ソケットバックプレートを支えるには、平らな水平面、厚手の緩衝材（例：包装の内側のカード）のようなもの
独立積載機構（ILM）を開き、位置を合わせて配置するCPUをソケットに挿入する
注意
取り外した部品は、将来の再組み立てのために保管してください。マザーボードを修理または保証のために返送する場合は、ILMを再取り付けする必要があります。
注意

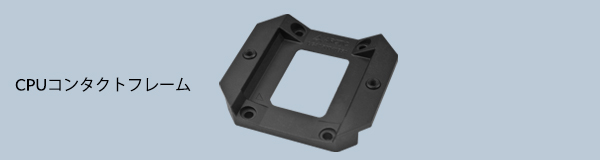

CPUコンタクトフレームは、LGA1851とLGA1700の両方のCPUに対応するように設計されています。お使いのCPUの適合性を確認するには、以下から選択してください。
警告

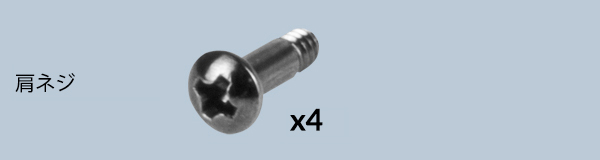

CPUを損傷しないように、4本のネジすべてを2回転ほど緩めに締めてから、十字型に均等に締め付けてください。
CPUコンタクトフレームを締め付けた後、厚いパッドを取り外すことができます。
マザーボードの裏側にマスキングテープを貼って、ソケットのバックプレートを固定します。PCケースを水平な面に平らに置きます。
独立積載機構（ILM）を開き、位置を合わせて配置するCPUをソケットに挿入する
注意
取り外した部品は、将来の再組み立てのために保管してください。マザーボードを修理または保証のために返送する場合は、ILMを再取り付けする必要があります。
注意
CPUコンタクトフレームは、LGA1851とLGA1700の両方のCPUに対応するように設計されています。お使いのCPUの適合性を確認するには、以下から選択してください。
警告
CPUを損傷しないように、4本のネジすべてを2回転ほど緩めに締めてから、十字型に均等に締め付けてください。
バックプレートに貼られたマスキングテープは、CPUコンタクトフレームを締め付けた後に剥がすことができます。
参照するここサーマルペーストの塗布方法について詳しくはこちらをご覧ください。
両方のネジがねじ山にかみ合うまで軽く締め、その後交互に完全に締め付けます。
マザーボード上のすべてのコネクタが接続されていることを確認してください。
PWMケーブル（オールインワン）の場合は1つのプラグ
PWMケーブル（個別制御）の場合は3つのプラグが必要です。
ヘッダーがDC制御ではなくPWM制御に設定されていることを確認してください。詳細な手順については、BIOS設定ガイドを参照してPWMを調整してください。
A-RGB製品を最大限に活用するには、A-RGBセットアップガイドをご覧ください。
