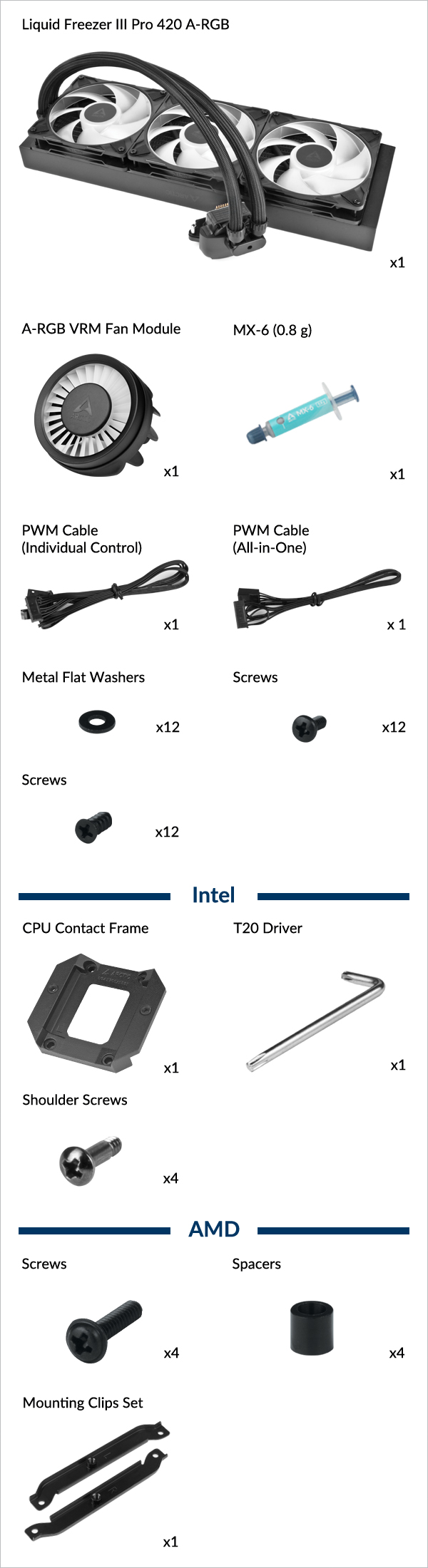

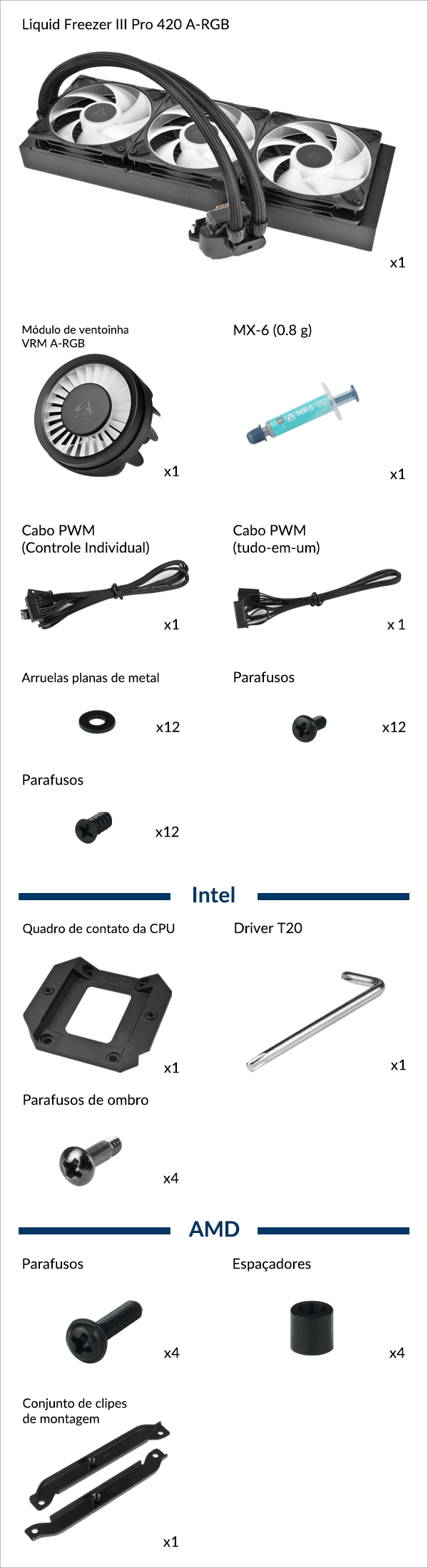

Para verificar a compatibilidade da sua placa-mãe, siga este link.
- AMD – AM5, AM4
- Intel – LGA1851, LGA1700
Selecione o soquete da sua CPU
Um guia de início rápido para impressão está disponível aqui.
Ferramentas necessárias
Chave de fenda Philips PH2

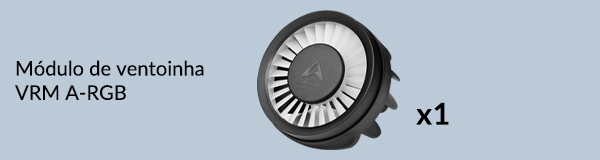

Cabo PWM (tudo-em-um)
Cabo PWM com conector único para controle simultâneo das velocidades da bomba, do VRM e das ventoinhas do radiador, além do monitoramento da velocidade da bomba.
Cabo PWM (Controle Individual)
Cabo PWM com três conectores para controle e monitoramento individual da velocidade da bomba / ventoinha VRM / ventoinha do radiador.

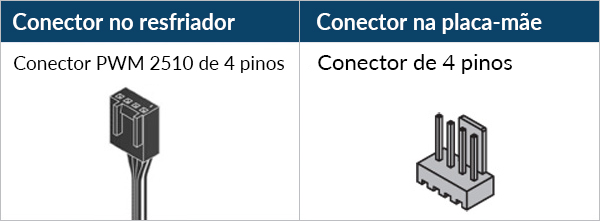

São necessários 3 conectores de 4 pinos na placa-mãe.
Conecte o cabo de controle PWM antes de montar o cooler na placa-mãe.
How (not) to mount your water cooling AIO?
Steve from GamersNexus explains you the mistakes to avoid while assembling your water cooling AIO in your PC case.
The featured video is independently produced by GamersNexus, ARCTIC has been authorized to use by GamersNexus.
Radiador abaixo da bomba
Radiador acima da bomba
Risco de ruído de borbulhamento
- Exaustor de ar (empurrar) pré-montado
- Entrada de ar (puxar)
- Exaustão de ar (puxar)
Selecione a direção do fluxo de ar.

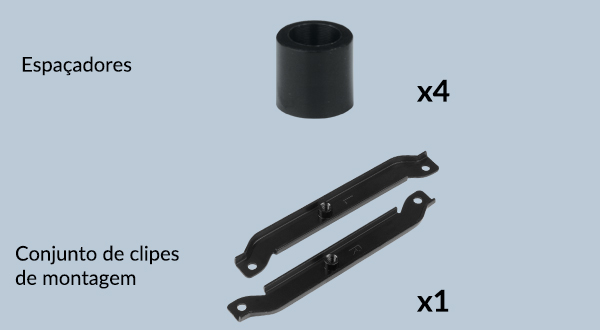

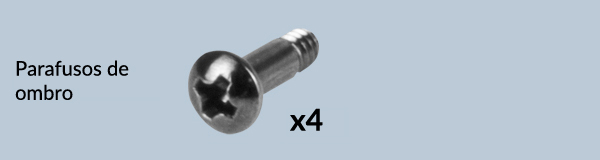

Instale os módulos de montagem somente nesta orientação.
Consulteaqui Para saber mais sobre como aplicar pastas térmicas.
Aperte os parafusos cuidadosamente até que ambos se encaixem nas roscas e, em seguida, aperte-os completamente alternadamente.
Para AM4: A montagem deslocada deixa partes do dissipador de calor visíveis; isso é intencional, já que o ponto quente da CPU está descentralizado, mas perfeitamente coberto.
- Sistema de exaustão de ar (pré-montado) e entrada de ar
- Exaustão de ar (puxar)

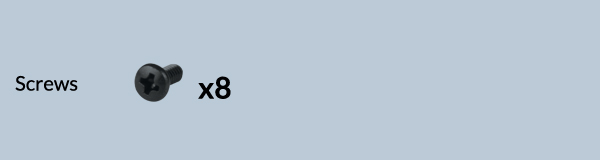

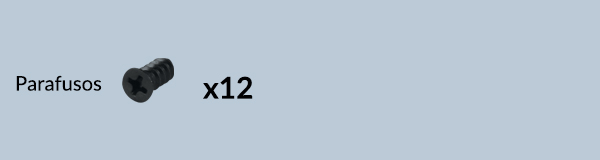

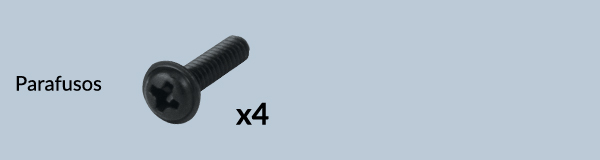

Instalação do radiador de acordo com a direção do fluxo de ar

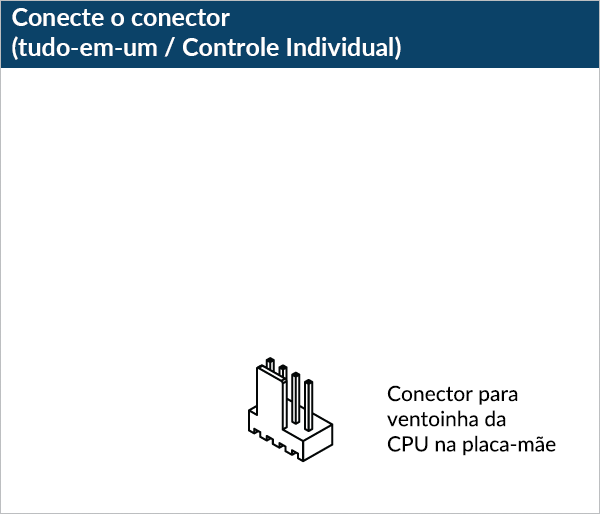

Certifique-se de conectar todos os conectores na placa-mãe.
Para cabo PWM (tudo-em-um) = 1 conector
Para cabo PWM (controle individual) = 3 conectores
Certifique-se de que os conectores estejam configurados para PWM em vez de controle DC. Para obter instruções detalhadas, consulte o guia de configuração da BIOS para ajustar o PWM.

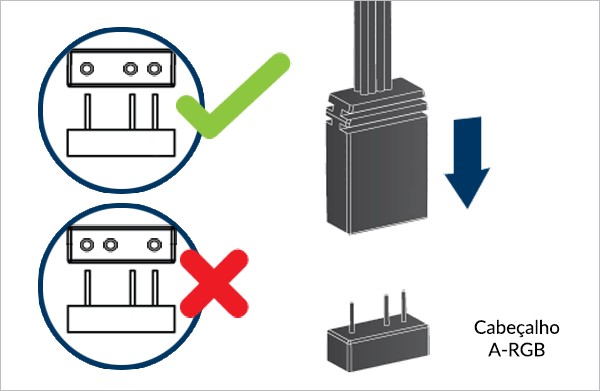

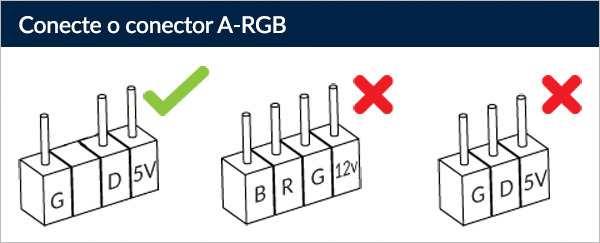

Para aproveitar ao máximo os seus produtos A-RGB, consulte o Guia de Configuração A-RGB.
Um guia de início rápido para impressão está disponível aqui.
Ferramentas necessárias
Chave de fenda Philips PH2

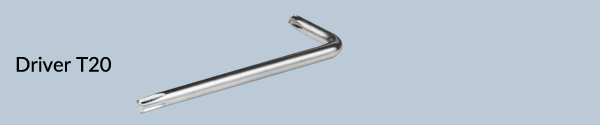

Chave de fenda Torx T20 (incluída na embalagem)
Cabo PWM (tudo-em-um)
Cabo PWM com conector único para controle simultâneo das velocidades da bomba, do VRM e das ventoinhas do radiador, além do monitoramento da velocidade da bomba.
Cabo PWM (Controle Individual)
Cabo PWM com três conectores para controle e monitoramento individual da velocidade da bomba / ventoinha VRM / ventoinha do radiador.
São necessários 3 conectores de 4 pinos na placa-mãe.
Conecte o cabo de controle PWM antes de montar o cooler na placa-mãe.
How (not) to mount your water cooling AIO?
Steve from GamersNexus explains you the mistakes to avoid while assembling your water cooling AIO in your PC case.
The featured video is independently produced by GamersNexus, ARCTIC has been authorized to use by GamersNexus.
Radiador abaixo da bomba
Radiador acima da bomba
Risco de ruído de borbulhamento
- Exaustor de ar (empurrar) pré-montado
- Entrada de ar (puxar)
- Exaustão de ar (puxar)
Selecione a direção do fluxo de ar.
Atenção
Fixe a placa traseira do soquete de uma das duas maneiras mostradas abaixo, dependendo do estado da sua placa-mãe.
Para dar suporte à placa traseira do soquete, coloque-a sobre uma superfície plana e horizontal, como um acolchoamento espesso (por exemplo, o cartão interno da embalagem)
Abra o Mecanismo de Carregamento Independente (ILM),alinhar e posicionara CPU no soquete
Atenção
Guarde as peças removidas para remontagem futura. O módulo ILM deve ser reinstalado caso a placa-mãe precise ser devolvida para assistência técnica ou garantia.
Atenção

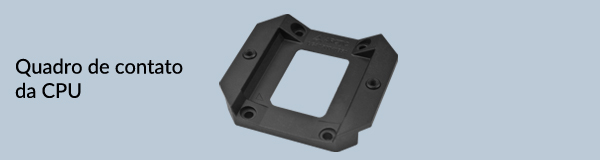

A moldura de contato da CPU foi projetada para ser compatível com CPUs LGA1851 e LGA1700. Selecione abaixo para verificar a compatibilidade com sua CPU.
Alinhe a CPU no centro do recorte na estrutura de contato da CPU; devem existir espaços (destacados em vermelho) nos lados esquerdo e direito da CPU.
Alinhe a CPU com a borda superior do recorte na estrutura de contato da CPU; deve haver um espaço (destacado em vermelho) abaixo da CPU.
Aviso
Gire levemente os 4 parafusos duas vezes antes de apertá-los uniformemente em padrão cruzado para evitar danos ao processador.
Die Unterlage kann entfernt werden, nachdem der CPU-Contact Frame festgezogen wurde.
Bringe Malerband auf der Rückseite des Motherboards an, um die Sockel Backplate zu fixieren. Lege das PC-Gehäuse flach auf eine horizontale Fläche.
Abra o Mecanismo de Carregamento Independente (ILM),alinhar e posicionara CPU no soquete
Atenção
Guarde as peças removidas para remontagem futura. O módulo ILM deve ser reinstalado caso a placa-mãe precise ser devolvida para assistência técnica ou garantia.
Atenção
A moldura de contato da CPU foi projetada para ser compatível com CPUs LGA1851 e LGA1700. Selecione abaixo para verificar a compatibilidade com sua CPU.
Alinhe a CPU no centro do recorte na estrutura de contato da CPU; devem existir espaços (destacados em vermelho) nos lados esquerdo e direito da CPU.
Alinhe a CPU com a borda superior do recorte na estrutura de contato da CPU; deve haver um espaço (destacado em vermelho) abaixo da CPU.
Aviso
Gire levemente os 4 parafusos duas vezes antes de apertá-los uniformemente em padrão cruzado para evitar danos ao processador.
Das auf der Backplate angebrachte Malerband kann nach dem Festziehen des CPU-Contact Frames entfernt werden.
Consulteaqui Para saber mais sobre como aplicar pastas térmicas.
Aperte os parafusos cuidadosamente até que ambos se encaixem nas roscas e, em seguida, aperte-os completamente alternadamente.
- Sistema de exaustão de ar (pré-montado) e entrada de ar
- Exaustão de ar (puxar)

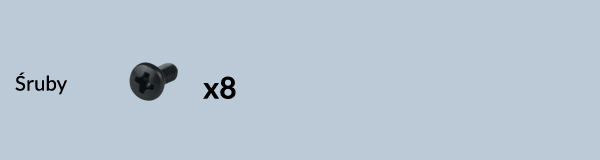

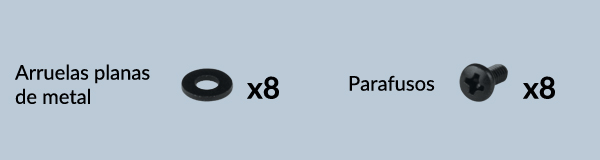

Instalação do radiador de acordo com a direção do fluxo de ar
Certifique-se de conectar todos os conectores na placa-mãe.
Para cabo PWM (tudo-em-um) = 1 conector
Para cabo PWM (controle individual) = 3 conectores
Certifique-se de que os conectores estejam configurados para PWM em vez de controle DC. Para obter instruções detalhadas, consulte o guia de configuração da BIOS para ajustar o PWM.
Para aproveitar ao máximo os seus produtos A-RGB, consulte o Guia de Configuração A-RGB.
