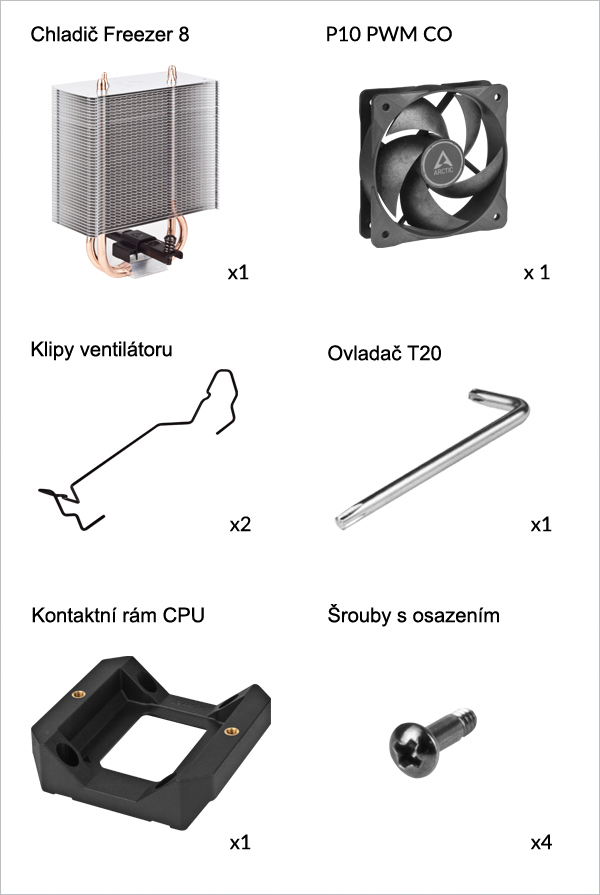

Potřebné nástroje
Křížový šroubovák PH2er

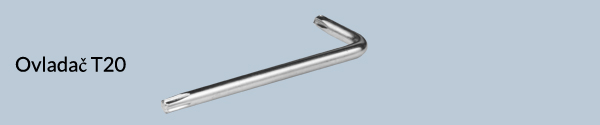

Šroubovák T20 (součástí balení)
Pozor
Zajistěte zadní desku patice jedním ze 2 níže uvedených způsobů v závislosti na stavu základní desky.
Umístěte pod zadní desku zásuvky silné polstrování (např. vnitřní kartu z obalu), abyste ji podepřeli o rovný vodorovný povrch.
Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice.
Pozor
Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.
Pozor

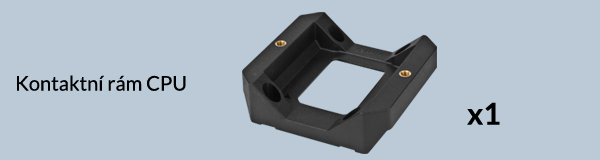

Kontaktní rám CPU je vyroben tak, aby byl kompatibilní s procesory LGA1851 i LGA1700, výběrem níže zobrazíte osazení vašeho CPU.
Zarovnejte CPU do středu výřezu na kontaktním rámu CPU, na levé a pravé straně CPU by měly být mezery (zvýrazněny červeně).
Zarovnejte kontaktní rámeček procesoru s horní hranou procesoru. Mezera (zvýrazněná červeně) je vytvořena tak, aby se kontaktní rámeček CPU vešel do budoucích procesorů.
Upozornění

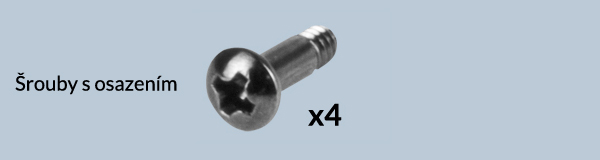

Před rovnoměrným utažením všech 4 šroubů křížem je volně zašroubujte o 2 otáčky, aby nedošlo k poškození procesoru.
Silné polstrování můžete po utažení kontaktního rámečku procesoru odstranit.
Na zadní stranu základní desky aplikujte malířskou pásku a zajistěte zadní desku patice. Počítačovou skříň položte naplocho na vodorovný povrch.
Otevřete nezávislý vkládací mechanismus (ILM) a zarovnejte a umístěte procesor do patice.
Pozor
Odstraněné díly si ponechte pro budoucí opětovnou instalaci. Pokud budete chtít základní desku vrátit do servisu nebo k uplatnění záruky, budete muset znovu nainstalovat ILM.
Pozor
Kontaktní rám CPU je vyroben tak, aby byl kompatibilní s procesory LGA1851 i LGA1700, výběrem níže zobrazíte osazení vašeho CPU.
Zarovnejte CPU do středu výřezu na kontaktním rámu CPU, na levé a pravé straně CPU by měly být mezery (zvýrazněny červeně).
Zarovnejte kontaktní rámeček procesoru s horní hranou procesoru. Mezera (zvýrazněná červeně) je vytvořena tak, aby se kontaktní rámeček CPU vešel do budoucích procesorů.
Upozornění
Před rovnoměrným utažením všech 4 šroubů křížem je volně zašroubujte o 2 otáčky, aby nedošlo k poškození procesoru.
Malířskou pásku aplikovanou na zadní desku můžete po utažení kontaktního rámu procesoru odstranit.
Nainstalujte klipy ventilátoru v níže uvedeném uspořádání.
Zkontrolujte, zda je montážní lišta vyrovnána podle obrázku níže. Montážní lištu lze posunout do strany a správně ji vyrovnat.
- Zadní vývodt
- Zadní přívod

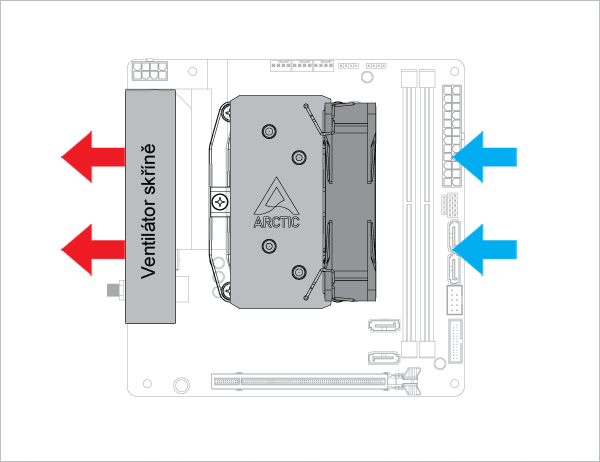

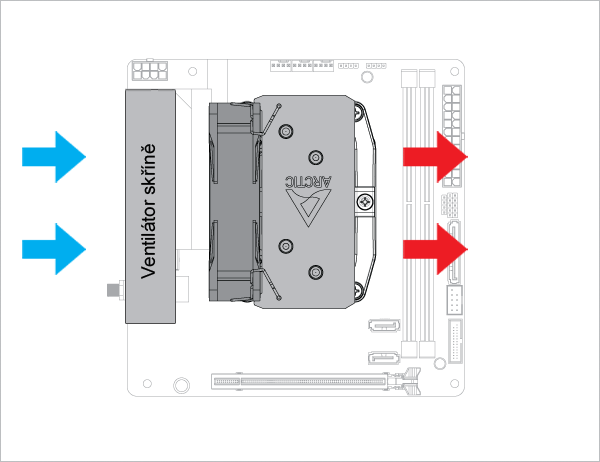

Zvolte směr proudění vzduchu
Ventilátory můžete otočit, abyste usnadnili správu kabelů.
Ventilátory můžete otočit, abyste usnadnili správu kabelů.

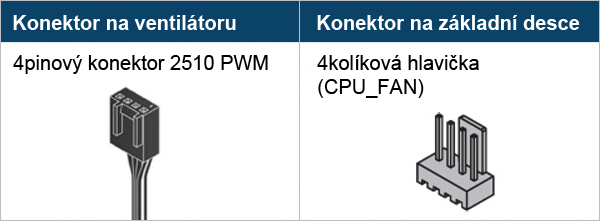

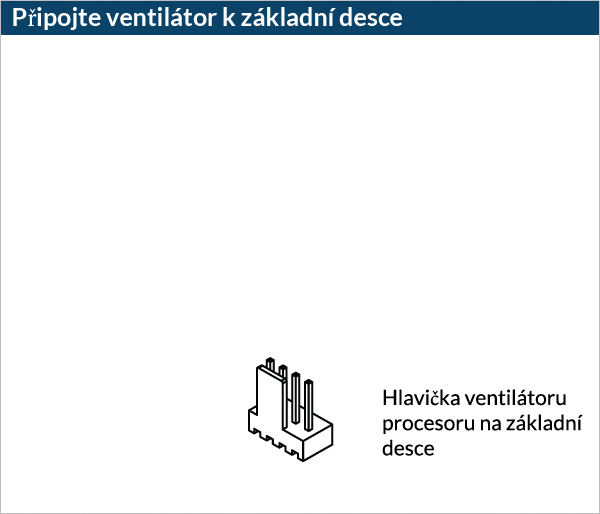

Chcete-li z chladiče získat maximum, doporučujeme v BIOSu nastavit regulaci otáček ventilátoru. Postupujte podle této příručky a upravte PWM.
