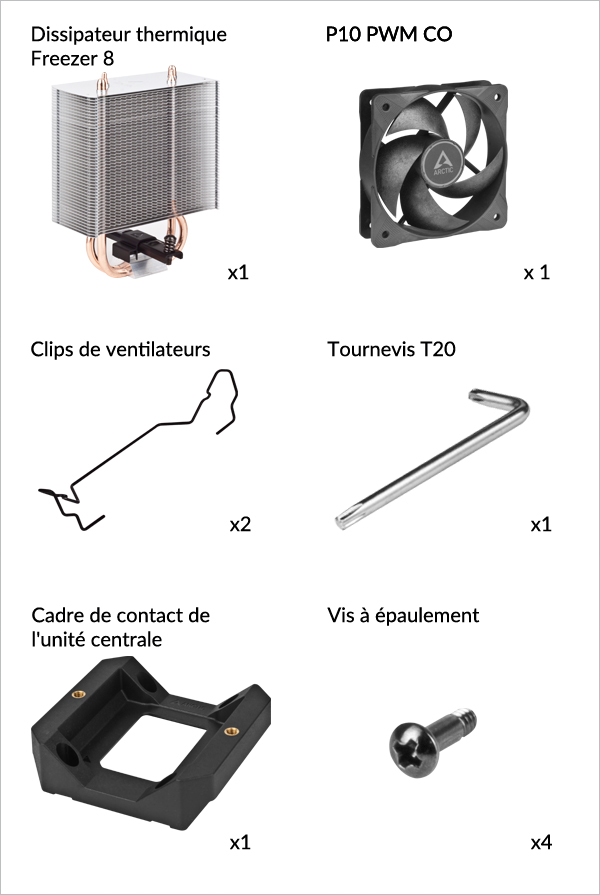

Outils nécessaires
Tournevis à tête Philips PH2
Tournevis T20 (inclus dans l’emballage)
Attention
En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.
Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Attention
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Attention
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le cadre de contact du processeur sur le bord supérieur du processeur. L’espace (surligné en rouge) est créé pour permettre au cadre de contact du processeur de s’adapter aux futurs processeurs.
Avertissement
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.
Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.
Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket
Attention
Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.
Attention
Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.
Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.
Alignez le cadre de contact du processeur sur le bord supérieur du processeur. L’espace (surligné en rouge) est créé pour permettre au cadre de contact du processeur de s’adapter aux futurs processeurs.
Avertissement
Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.
Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.
Installez les clips du ventilateur dans l'alignement indiqué ci-dessous.
Vérifiez l'alignement de la barre de montage comme indiqué ci-dessous. La barre de montage peut être poussée latéralement dans l'alignement correct.
- Sortie arrière
- Entrée arrière
Sélectionner la direction du flux d’air
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles
Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.
