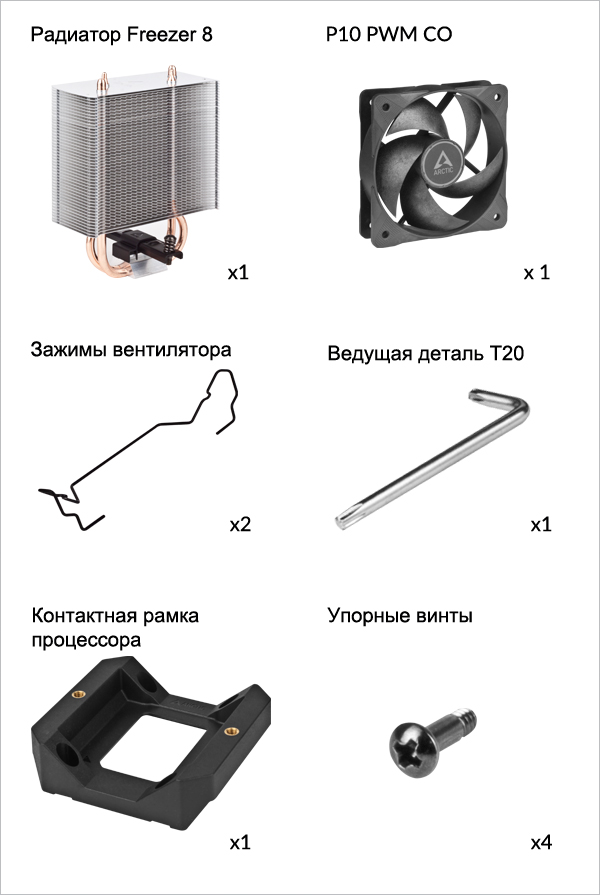

Необходимые инструменты
Отвертка с крестообразной головкой PH2

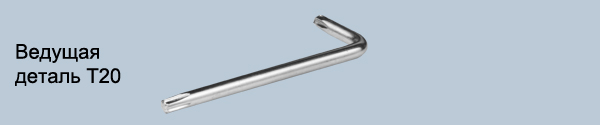

Отвертка T20 (входит в комплект)
Внимание
Закрепите заднюю панель разъема одним из двух способов, показанных ниже, в зависимости от состояния материнской платы.
Поместите толстую прокладку (например, внутреннюю упаковочную карточку) под заднюю панель разъема, чтобы опереть ее на плоскую горизонтальную поверхность.
Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем
Внимание
Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.
Внимание

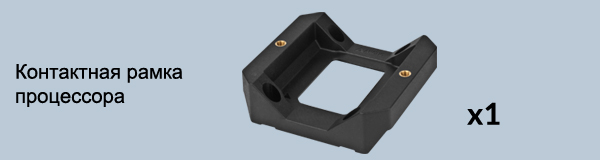

Контактная рамка ЦП совместима с ЦП LGA1851 и LGA1700. Выберите ниже, чтобы узнать, подходит ли ваш ЦП.
Выровняйте процессор по середине выреза на контактной рамке процессора, с левой и правой стороны процессора должны быть зазоры (выделены красным).
Совместите контактную рамку процессора с верхним краем процессора. Зазор (выделен красным цветом) сделан для того, чтобы контактная рамка процессора могла устанавливаться на будущие процессоры.
Внимание

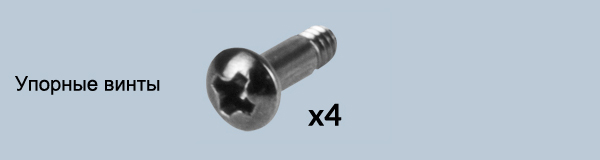

Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.
Толстую прокладку можно удалить после затяжки контактной рамки процессора.
Наклейте малярный скотч на заднюю часть материнской платы, чтобы закрепить заднюю панель разъема. Положите корпус компьютера ровно на горизонтальную поверхность.
Откройте механизм независимой загрузки (ILM), выровняйте и поместите процессор в разъем
Внимание
Сохраните снятые детали для повторной сборки в будущем. ILM необходимо установить повторно при возврате материнской платы для обслуживания или по гарантии.
Внимание
Контактная рамка ЦП совместима с ЦП LGA1851 и LGA1700. Выберите ниже, чтобы узнать, подходит ли ваш ЦП.
Выровняйте процессор по середине выреза на контактной рамке процессора, с левой и правой стороны процессора должны быть зазоры (выделены красным).
Совместите контактную рамку процессора с верхним краем процессора. Зазор (выделен красным цветом) сделан для того, чтобы контактная рамка процессора могла устанавливаться на будущие процессоры.
Внимание
Ослабьте все 4 винта на 2 оборота, а затем равномерно затяните их крест-накрест, чтобы не повредить процессор.
Малярную ленту, прикрепленную к задней панели, можно удалить после затяжки контактной рамки процессора.
Установите зажимы вентилятора по указанной ниже схеме.
Убедитесь, что монтажная планка выровнена, как показано ниже. Монтажная планка может быть сдвинута в сторону для правильного выравнивания.
- Выпуск сзади
- Впуск сзади
Выберите направление воздушного потока
Вентиляторы можно вращать для облегчения прокладки кабелей
Вентиляторы можно вращать для облегчения прокладки кабелей

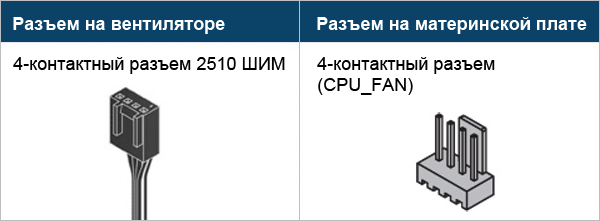

Чтобы максимально эффективно использовать кулер, рекомендуется отрегулировать частоту вращения вентилятора в BIOS. Следуйте инструкциям в этом руководстве, чтобы настроить ШИМ.
