Erforderliches Werkzeug
PH2 Kreuzschlitzschraubendreher

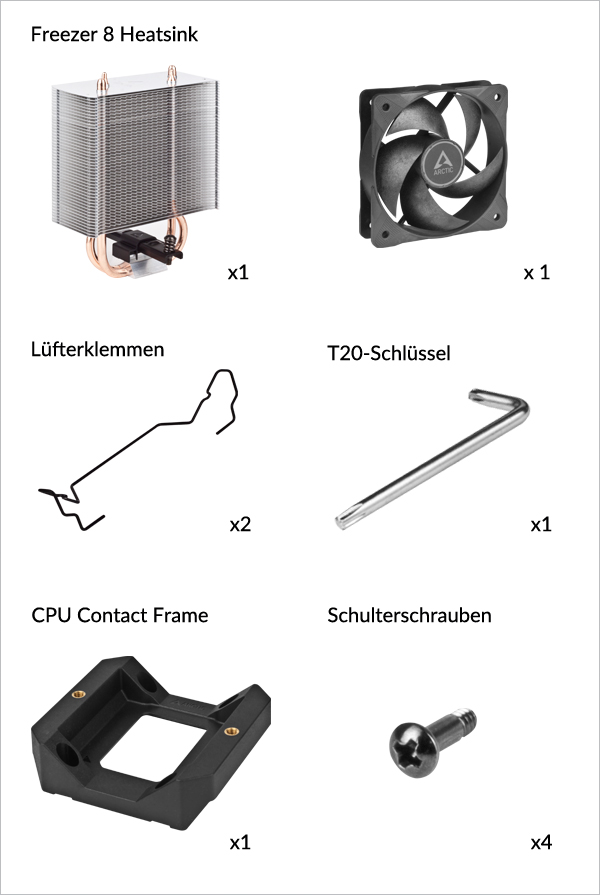

T20-Schraubenschlüssel (in der Verpackung enthalten)
Achtung
Sichere die Sockel Backplate auf eine der beiden unten gezeigten Arten, je nach Zustand deines Motherboards.
Eine dicke Unterlage (z. B. den inneren Verpackungskarton) auf eine ebene, waagerechte Fläche unter die Sockel Backplate legen, um diese abzustützen.
Öffne den Independent Loading Mechanism (ILM), richte die CPU aus und setze sie in den Sockel ein.
Achtung
Behalte die entfernten Teile für einen späteren Rückbau. Der ILM muss wieder zurück gebaut werden, wenn das Motherboard zu Service- oder Garantiezwecken eingeschickt werden soll.
Achtung
Der CPU-Kontaktrahmen ist sowohl mit LGA1851- als auch mit LGA1700-CPUs kompatibel. Wählen Sie unten aus, um die passende CPU anzuzeigen.
Richten Sie die CPU in der Mitte der Aussparung am CPU-Kontaktrahmen aus. Auf der linken und rechten Seite der CPU sollten Lücken (rot hervorgehoben) vorhanden sein.
Richte den CPU-Contact Frame an der Oberkante der CPU aus. Die Lücke (rot hervorgehoben) ist dafür vorgesehen, dass der Contact Frame auch bei zukünftigen CPUs passt.
Warnung
Die 4 Schrauben mit 2 Umdrehungen lose einschrauben. Danach gleichmäßig über Kreuz anziehen, um Beschädigungen der CPU zu vermeiden.
Die Unterlage kann entfernt werden, nachdem der CPU-Contact Frame festgezogen wurde.
Bringe Malerband auf der Rückseite des Motherboards an, um die Sockel-Backplate zu fixieren. Lege das PC-Gehäuse flach auf eine horizontale Fläche..
Öffne den Independent Loading Mechanism (ILM), richte die CPU aus und setze sie in den Sockel ein.
Achtung
Behalte die entfernten Teile für einen späteren Rückbau. Der ILM muss wieder zurück gebaut werden, wenn das Motherboard zu Service- oder Garantiezwecken eingeschickt werden soll.
Achtung
Der CPU-Kontaktrahmen ist sowohl mit LGA1851- als auch mit LGA1700-CPUs kompatibel. Wählen Sie unten aus, um die passende CPU anzuzeigen.
Richten Sie die CPU in der Mitte der Aussparung am CPU-Kontaktrahmen aus. Auf der linken und rechten Seite der CPU sollten Lücken (rot hervorgehoben) vorhanden sein.
Richte den CPU-Contact Frame an der Oberkante der CPU aus. Die Lücke (rot hervorgehoben) ist dafür vorgesehen, dass der Contact Frame auch bei zukünftigen CPUs passt.
Warnung
Die 4 Schrauben mit 2 Umdrehungen lose einschrauben. Danach gleichmäßig über Kreuz anziehen, um Beschädigungen der CPU zu vermeiden.
Das auf der Backplate angebrachte Malerband kann nach dem Festziehen des CPU-Contact Frames entfernt werden.
Die Lüfterklammern in der unten dargestellten Ausrichtung montieren.
Prüfe, ob die Montageschiene wie unten gezeigt ausgerichtet ist. Die Montageschiene kann seitlich in die richtige Ausrichtung geschoben werden
- Luftauslass hinten
- Luftzufuhr hinten
Wähle die Luftstromrichtung
Die Lüfter können gedreht werden, um das Kabelmanagement zu erleichtern
Die Lüfter können gedreht werden, um das Kabelmanagement zu erleichtern
Um das Beste aus deinem Kühler herauszuholen, empfehlen wir, die Lüftergeschwindigkeit im BIOS einzustellen. Folge dieser Anleitung, um deine PWM-Kurve optimal einzustellen.
