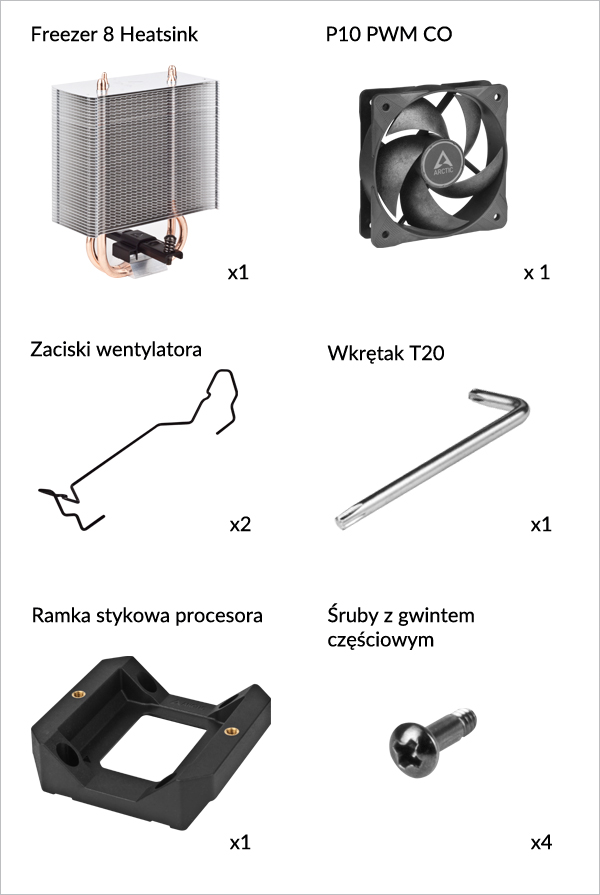

Wymagane narzędzia
Śrubokręt krzyżowy PH2/p>
Wkrętak T20 (w zestawie)
Uwaga
W zależności od stanu płyty głównej, zabezpiecz tylną płytkę gniazda używając jednego z dwóch sposobów przedstawionych poniżej.
Umieść grubą podkładkę (np. kartę z wnętrza opakowania) pod tylną płytką gniazda, aby podeprzeć ją na płaskiej, poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj ramkę stykową CPU z górną krawędzią CPU. Szczelina (zaznaczona na czerwono) ma na celu umożliwienie dopasowania ramki stykowej CPU do przyszłych procesorów.
Warning
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, można usunąć grubą podkładkę.
Zastosuj taśmę malarską z tyłu płyty głównej, aby zabezpieczyć płytę tylną gniazda. Umieść obudowę komputera płasko na poziomej powierzchni.
Otwórz niezależny mechanizm ładowania (ILM), wyrównaj i umieść procesor do gniazda
Uwaga
Zachowaj wymontowane części do ponownego montażu w przyszłości. Jeśli płyta główna zostanie przekazana do serwisu lub na naprawę gwarancyjną, mechanizm ILM musi zostać zamontowany ponownie.
Uwaga
Ramka stykowa procesora jest kompatybilna zarówno z procesorami LGA1851, jak i LGA1700. Wybierz poniżej, aby sprawdzić, czy pasuje do Twojego procesora.
Umieść procesor w środku wycięcia w ramce styków procesora. Powinny być widoczne przerwy (zaznaczone na czerwono) po lewej i prawej stronie procesora.
Wyrównaj ramkę stykową CPU z górną krawędzią CPU. Szczelina (zaznaczona na czerwono) ma na celu umożliwienie dopasowania ramki stykowej CPU do przyszłych procesorów.
Warning
Luźno dokręć wszystkie 4 śruby o 2 obroty, a następnie dokręć je równomiernie na krzyż, aby uniknąć uszkodzenia procesora.
Po dokręceniu ramki kontaktowej procesora, z tylnej płytki można zerwać taśmę malarską.
Zamontuj zaciski wentylatora zgodnie z poniższym schematem.
Sprawdź, czy pręt montażowy jest wyrównany, jak pokazano poniżej. Aby uzyskać właściwe ustawienie, listwę montażową można przesunąć na bok.
- Wylot z tyłu
- Wlot z tyłu
Wybierz kierunek przepływu powietrza
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby zarządzanie kablami było łatwiejsze, możliwe jest obracanie wentylatorów
Aby jak najlepiej wykorzystać radiator, zalecane jest dostosowanie prędkości wentylatora w systemie BIOS. Aby dostosować ustawienia PWM, postępuj zgodnie z niniejszym przewodnikiem.
