Una almohadilla térmica con alta conductividad térmica permite que el calor se transfiera de manera más eficiente, proporcionando una mejor solución de refrigeración.

Las almohadillas térmicas más blandas permiten una mejor deformación y llenado de huecos, lo que mejora el rendimiento de la refrigeración al aumentar la superficie de contacto para la transferencia de calor, además de reducir la presión aplicada a los componentes electrónicos y evitar que se curven.

Las aplicaciones de alto rendimiento (por ejemplo, las GPU) pueden exigir una almohadilla térmica con una mayor conductividad térmica. Dependiendo de tu aplicación, selecciona las almohadillas térmicas con las especificaciones adecuadas de nuestra lista de productos.

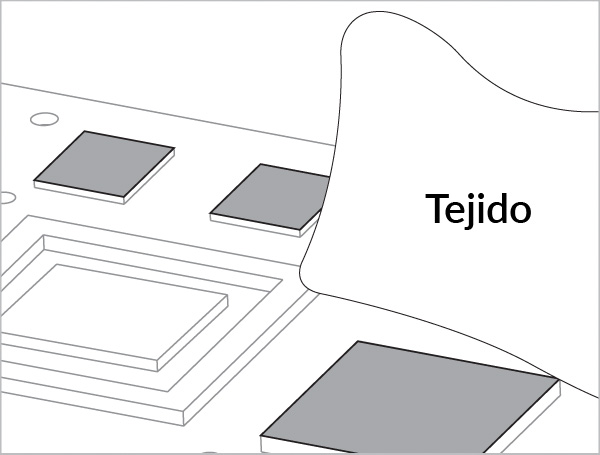

Mida el tamaño de la zona que desea aplicar. *** Para obtener instrucciones detalladas, consulte las categorías de productos correspondientes (por ejemplo, memoria RAM, M.2, etc.).

Es posible cortar la almohadilla térmica con un cuchillo o unas tijeras con las láminas protectoras de plástico.

Pelar la esquina con un cúter o unas tijeras.

Retire la película protectora transparente retirando con cuidado la lámina para crear un ángulo de despegado de 180 grados.
NO tire de la almohadilla hacia arriba.

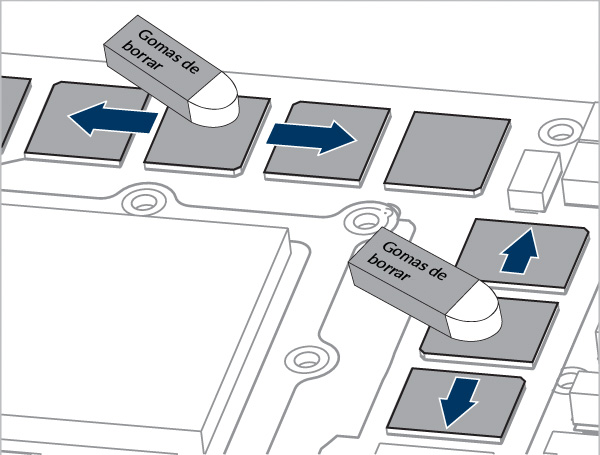

Aplique lentamente las almohadillas térmicas empezando por un extremo y avanzando gradualmente hacia el otro.

Pelar las láminas de plástico de la rejilla rómbica y completar el montaje que queda.

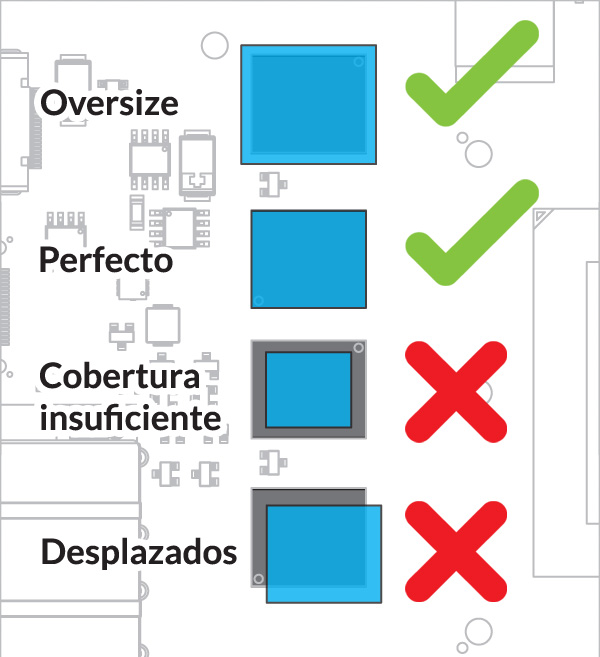

Los chips suelen ser la zona que requiere refrigeración. Por lo tanto, es esencial cortar una almohadilla térmica de longitud y anchura suficientes para cubrir completamente los chips. En cuanto al grosor, elija almohadillas térmicas de igual o mayor grosor que las estándar.

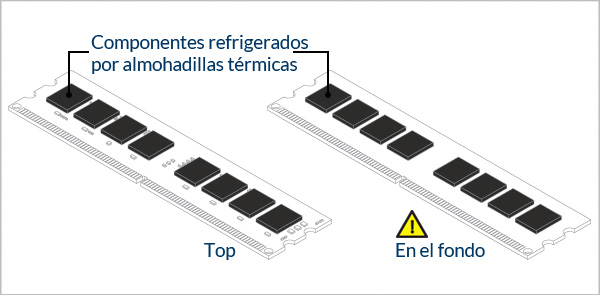

Para la mayoría de las memorias RAM de tamaño estándar, se puede aplicar directamente la almohadilla térmica de 120*20 mm sin necesidad de cortarla. Si no puedes cubrir todos los chips con un solo trozo de almohadilla térmica, puedes cortar más y aplicarlos a la zona que queda.

Para el modelo SODIMM, es necesario cortar una almohadilla térmica de menor longitud.

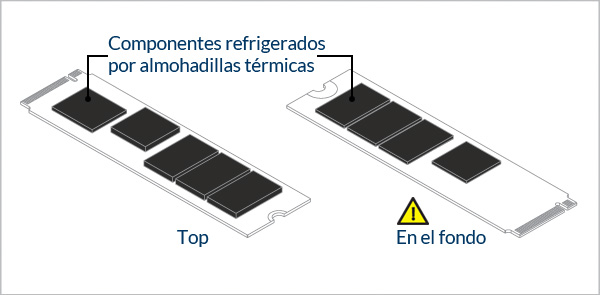

Los chips suelen ser la zona que requiere refrigeración. Por lo tanto, es esencial cortar una almohadilla térmica de longitud y anchura suficientes para cubrir todos los chips. También puede descargar e imprimir el documento "M.2 Thermal Pad Standard Cut.pdf" y cortarlo según el tipo/tamaño de M.2 (por ejemplo, 2230, 2242, 2260, 2280, 22110).

En el caso de la M.2, los chips que se van a refrigerar con la almohadilla térmica y el disipador suelen tener una altura diferente. En este caso, puede ser necesario cortar unos trozos de almohadilla térmica de diferentes tamaños y grosores para rellenar todos los huecos.

Verificar el tipo de disipador de calor en uso.

Si tu modelo M.2 tiene un pequeño disipador de calor en la parte superior por estándar y sólo estás reemplazando las viejas almohadillas térmicas, puedes simplemente elegir el mismo o el mismo grosor sobre el anterior disipador.

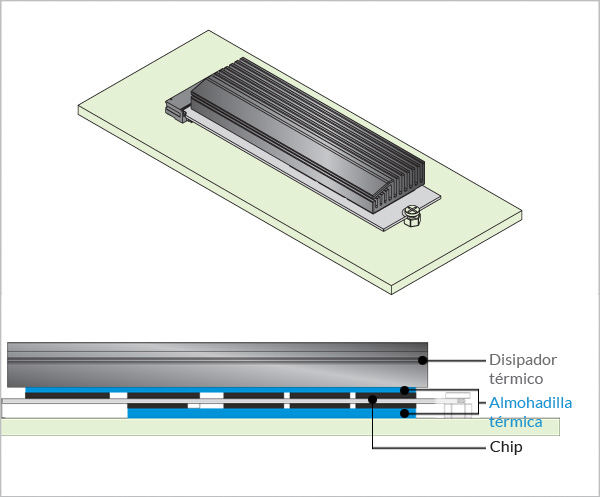

En caso contrario, por ejemplo, si va a instalar una nueva M.2 en la tarjeta de expansión PCIe con un gran disipador de calor, el sistema de montaje es diferente. Por lo tanto, le recomendamos que siga las instrucciones paso a paso que se indican a continuación.

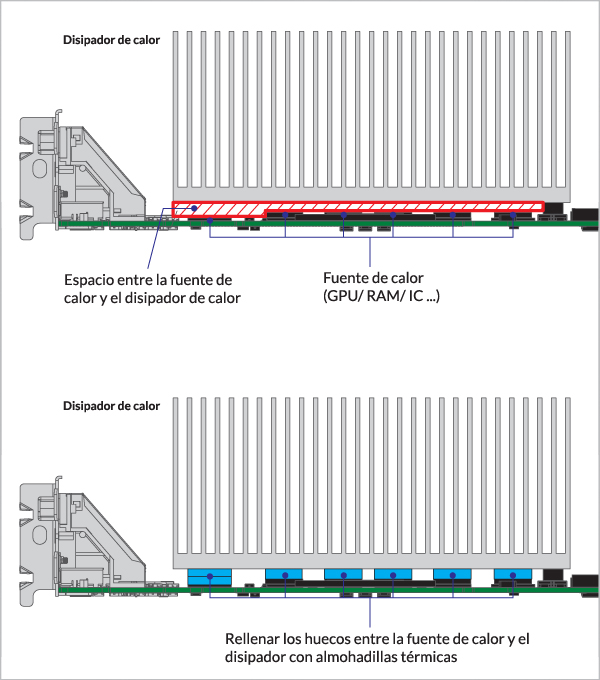

Para garantizar un contacto completo entre las fuentes de calor y el disipador, el tamaño y el grosor de las almohadillas térmicas son esenciales para la eficiencia y la eficacia de la refrigeración.

Si deseas una guía completa para seleccionar el grosor de la almohadilla térmica adecuada para nuestra M.2, haz clic en "Instrucciones detalladas" para obtener una explicación más detallada.

Instrucciones detalladas

Hay varias dimensiones críticas que influyen en la elección del grosor de la almohadilla térmica:

Dim. A – Espacio entre el chip M.2 del lado superior y el disipador de calor

Dim. B – Espacio entre la parte inferior del PCB y la base

Atención

Es posible que el grosor del chip no sea el mismo. Por ejemplo, la altura del controlador (chips grises) es menor que la de los chips de memoria (chips negros). Si sólo se utiliza un trozo de almohadilla térmica fina para toda la M.2, es posible que no se pueda refrigerar el controlador o los chips más finos.

Estas son las dimensiones críticas que hay que medir:

• T1 – Espesor del chip de lado superior
• T2 – Espesor del chip del lado inferior (Si no hay chips en la parte inferior de su M.2, ignore esta dimensión).

Dim. C – Altura del slot M.2

En la práctica indica el tamaño B si no hay chips en la parte inferior de la M.2, ya que el Bottom Gap está limitado por la altura del slot M.2. Si hay chips en ambos lados de la M.2, la altura de los chips se puede deducir del valor de Bottom Gap. Consulte la tabla siguiente para ver los valores de referencia.

Por lo tanto,

• Para M.2 sin chip inferior → Gap inferior entre PCB y base = Tamaño B
• Para M.2 con fichas de fondo → Distancia de fondo entre chips inferiores y base = Dim. B - T2

Altura del slot M.2 (mm)	Para los módulos de dos lados	Dim. B
2.15	No	0.6
3.1	Si	1.5
4.1	Si	2.5

Dim. D - Altura de los separadores del disipador

Limita el espacio entre el disipador y los chips M.2 superiores. Dado que has obtenido la dimensión entre la superficie inferior de la PCB M.2 y la base, puedes calcular la distancia entre la superficie superior de la PCB M.2 y la base, ya que el grosor de la PCB es fijo (es decir, 0,8 mm).

Por lo tanto,

• Espacio superior entre los chips superiores y el disipador de calor = Dim. A = Dim. D - Dim. B - 0,8 - T1

Después de completar el cálculo del Top Gap y del Bottom Gap, elija el grosor de las almohadillas térmicas justo por encima de cada valor (por ejemplo, utilice almohadillas de 1,5 mm para un hueco de 1,2 mm).

Si la descripción escrita es difícil de entender, haga clic en el " Case Study " de abajo y siga las instrucciones paso a paso.

Case Study

Estas instalando una M.2 con chips en ambos lados en una tarjeta de extensión PCIe con un disipador de calor.

Se midió T2 (espesor de la viruta inferior) = 0,85 mm y Dim. C (altura de la ranura M.2) = 4,1 mm. Según la tabla, Dim. B = 2,50 mm.

En consecuencia, el espacio entre los chips inferiores y la base = Dim. B - T2 = 2,50 - 0,85 = 1,65 mm.
→ Para rellenar este espacio, debes elegir una almohadilla de 2 mm o apilar dos piezas de 1 mm de grosor.

Además, has comprobado que los chips del controlador y los chips de la memoria tienen grosores diferentes, es decir, T1a = 1 mm y T1b = 1,60 mm. Así que has medido la Dim. D (altura del disipador) = 5,20 mm.

Por lo tanto, Dim. A1 (espacio superior para los chips del controlador) = Dim. D - Dim. B - 0,8 - T1a = 5,20 - 2,50 - 0,8 - 1 = 0,9 mm.
→ Se debe utilizar una almohadilla de 1 mm de grosor para rellenar este hueco.

Mientras que, Dim. A2 (espacio superior para los chips de memoria) = Dim. D - Dim. B - 0,8 - T1b = 5,20 - 2,50 - 0,8 - 1,6 = 0,3 mm.
→Para rellenar este espacio debe utilizarse una almohadilla de 0,5 mm de grosor.

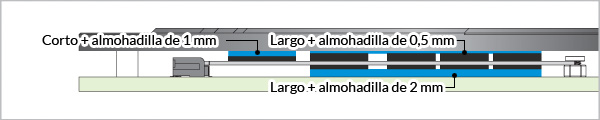

Al final, esto da como resultado una almohadilla corta con un grosor de 1 mm para el chip controlador de la parte superior, una almohadilla larga con un grosor de 0,5 mm para los chips de memoria y una almohadilla larga con un grosor de 2 mm para los chips de la parte inferior.

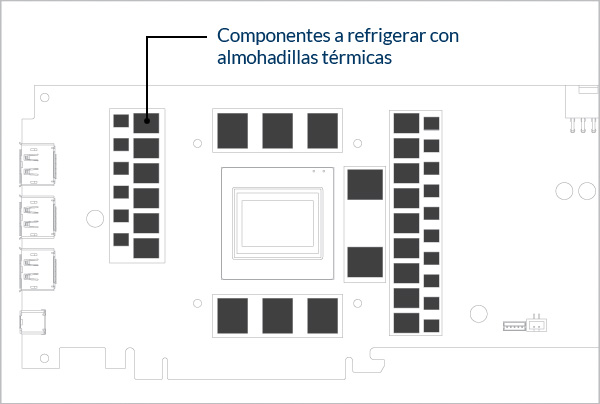

Los chips de RAM y los VRM son la principal área que requiere refrigeración con almohadillas térmicas. Por lo tanto, es esencial cortar una almohadilla térmica de longitud y anchura suficientes para cubrir todos los chips.

Debe comprobar cuidadosamente dónde se aplicó la almohadilla térmica del disipador de stock. En primer lugar, consulta las instrucciones de las almohadillas térmicas en el sitio web de tu marca de disipadores. Si no hay información relevante, puede medir la almohadilla térmica anterior, elegir el mismo grosor y cortar el mismo tamaño para la sustitución.

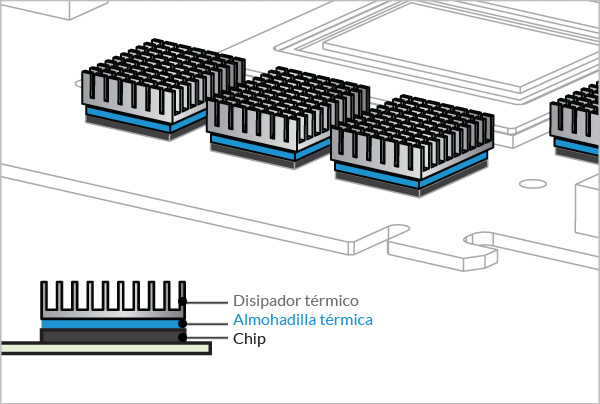

Para estos disipadores de calor del chipset, corte el mismo tamaño del chip y reemplace la almohadilla térmica entre ellos.
