ОБРАТИТЕ ВНИМАНИЕ: из-за чрезвычайно низкой твердости необходимо проявлять определенную осторожность при снятии защитной пленки. Чтобы избежать разрыва тонких прокладок, мы рекомендуем использовать универсальный нож для снятия пластиковой пленки.

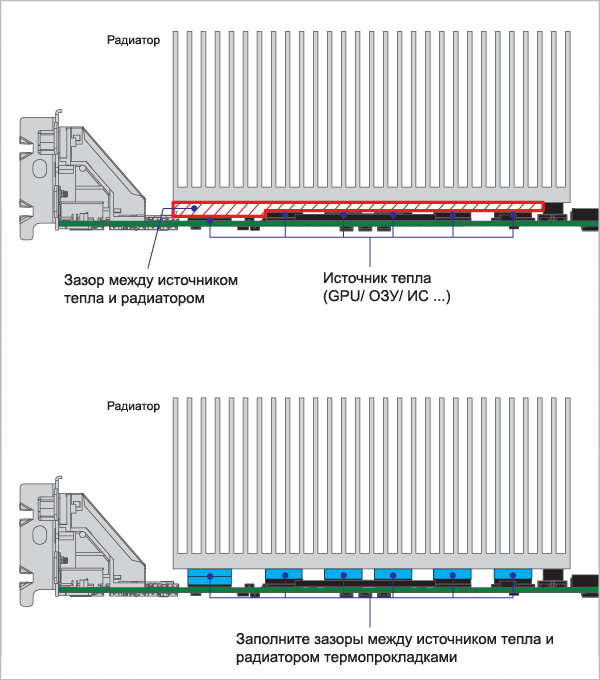

Целью применения термопрокладок является устранение зазора между источником тепла (например, GPU, оперативной памятью, микросхемами) и радиатором.
Чтобы заполнить зазор и полностью покрыть поверхности, необходимо выбрать термопрокладки соответствующей толщины, выбирая толщину прокладки, превышающую расстояние между ними. Например, для зазора 1,2 мм следует использовать одну прокладку толщиной 1,5 мм, а для зазора 2,6 мм - две прокладки толщиной 1,5 мм.
Если зазор превышает 3 мм, рекомендуется пересмотреть конструкцию, поскольку термопрокладки используются для заполнения небольших зазоров и не будут хорошо работать при огромных зазорах.
Если зазор практически отсутствует (т.е. < 0,2 мм), рекомендуется использовать термосмазку.
Факторы, влияющие на производительность термопрокладок
Термопрокладка с высокой теплопроводностью означает, что она может более эффективно передавать тепло, что приводит к улучшению охлаждения.
Более мягкие термопрокладки лучше деформируются и лучше заполняют зазоры, что улучшает эффективность охлаждения за счет увеличения поверхности контакта для передачи тепла, а также уменьшает давление, оказываемое на электронные компоненты, и предотвращает изгиб.
Для мощных приложений (например, GPU) могут потребоваться термопрокладки с более высокой теплопроводностью. В соответствии с вашими задачами, пожалуйста, выберите подходящие по характеристикам термопрокладки из нашего списка продукции.
Храните силиконовые термопрокладки в герметичном контейнере, в прохладном темном месте (температура от -10⁰C до 40⁰C), чтобы продлить срок годности. Не допускайте попадания влаги.
Удалите ранее использовавшуюся накладку (если она есть)
Убедитесь, что толщина снятой накладки соответствует толщине приобретенной накладки

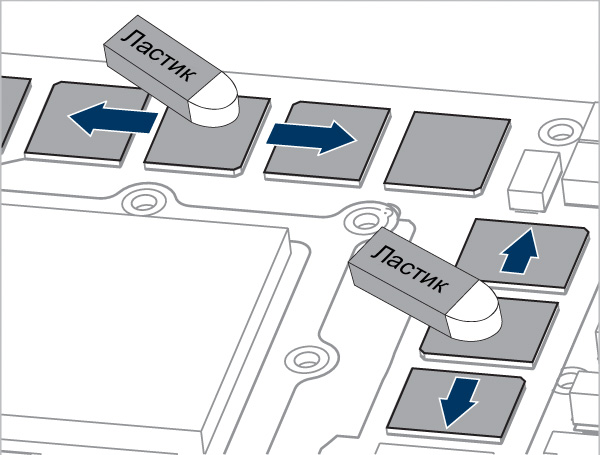

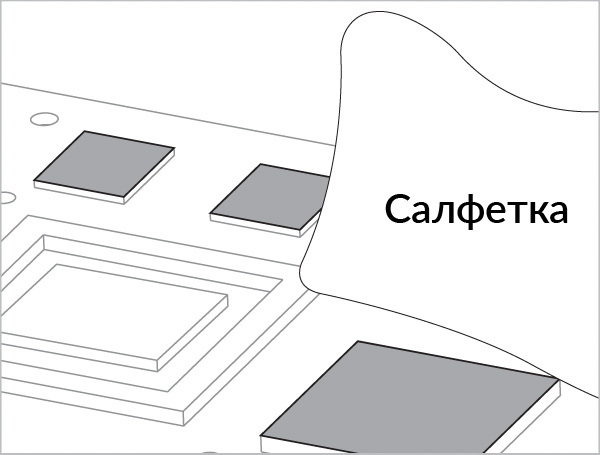

Очистите поверхность с помощью MX Cleaner, ластика, салфетки из микрофибры или бумажного полотенца с небольшим количеством изопропилового спирта. Причина в том, что грязь влияет на теплопередачу термопрокладок, уменьшая площадь контактной поверхности.
ОБРАТИТЕ ВНИМАНИЕ: из-за чрезвычайно низкой твердости необходимо проявлять определенную осторожность при снятии защитной пленки. Чтобы избежать разрыва тонких прокладок, мы рекомендуем использовать универсальный нож для снятия пластиковой пленки.
Обзор
Перед началом работы убедитесь, что толщина приобретенной накладки соответствует толщине заменяемой накладки.

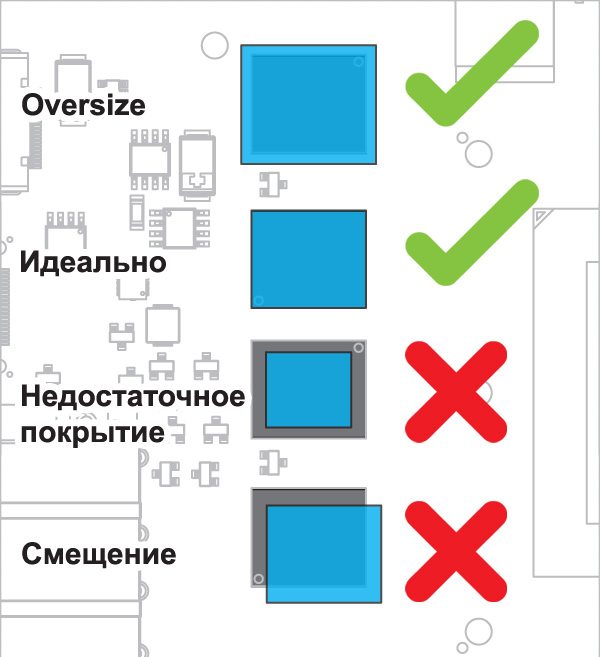

Измерьте размер области, на которую вы хотите нанести покрытие. *** Подробные инструкции смотрите в соответствующих категориях продуктов (например, планки оперативной памяти, M.2 и т.д.).
Вы можете разрезать термопрокладку ножницами или хозяйственным ножом, не снимая пластиковых защитных листов.
Отделите угол с помощью хозяйственного ножа / ножниц.
Снимите прозрачный защитный лист, осторожно откатывая его назад, чтобы создать угол отслаивания 180 градусов.
НЕ тяните подушечку вверх.
ОБРАТИТЕ ВНИМАНИЕ: из-за чрезвычайно низкой твердости необходимо проявлять определенную осторожность при снятии защитной пленки. Чтобы избежать разрыва тонких прокладок, мы рекомендуем использовать универсальный нож для снятия пластиковой пленки.
Аккуратно наденьте термопрокладки, начиная с одного конца и постепенно переходя к другому.
Отклейте пластиковые листы с ромбической сеткой и завершите сборку.
RAM Sticks

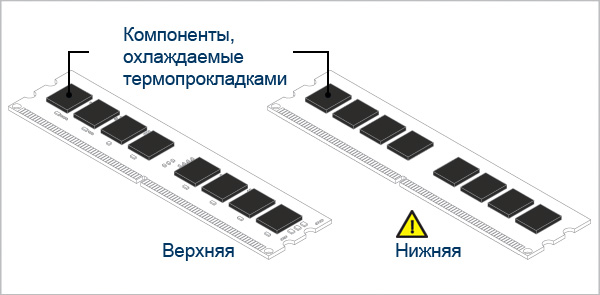

Чипы обычно являются областью, требующей охлаждения. Поэтому необходимо вырезать термопрокладку достаточной длины и ширины, чтобы покрыть все эти чипы. Что касается толщины, выбирайте термопрокладки той же толщины или толщины, что и у стандартных.
Для большинства планок оперативной памяти стандартного размера вы сможете напрямую применить нашу термопрокладку 120*20 мм без дополнительной резки. Если вы обнаружите, что не смогли покрыть все чипы одним куском термопрокладки, вырежьте больше и нанесите на оставшуюся область.
Для форм-фактора SODIMM необходимо отрезать термопрокладку меньшей длины.
Внимание
Если на нижней стороне планок оперативной памяти есть чипы, не забудьте наклеить термопрокладку и на эту сторону. Если нет, все равно рекомендуется применить термопрокладку на печатной плате, так как она поможет отвести тепло от чипов памяти.
M.2 SSD

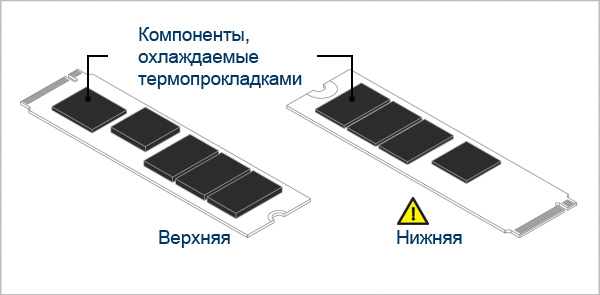

Микросхемы обычно являются областью, требующей охлаждения. Поэтому необходимо вырезать термопрокладку достаточной длины и ширины, чтобы покрыть все эти чипы. Или вы можете скачать и распечатать “M.2 Thermal Pad Standard Cut.pdf” и вырезать в соответствии с вашим типом/размером M.2 (т.е. 2230, 2242, 2260, 2280, 22110).
Внимание
Если на нижней стороне вашего M.2 есть сколы, не забудьте наклеить термопрокладку и на эту сторону. Если нет, все равно рекомендуется применить термопрокладку на печатной плате, поскольку она может помочь отвести тепло от M.2.
В случае M.2 чипы, которые необходимо охлаждать с помощью термопрокладки и радиатора, часто имеют разную высоту. Возможно, вам придется вырезать несколько кусков термопрокладки разного размера и толщины, чтобы заполнить все эти зазоры.
Определите, какой тип радиаторов вы используете
Если ваш M.2 по умолчанию поставляется с небольшим радиатором сверху, и вы просто заменяете старые термопрокладки, вы можете просто выбрать такой же или толщиной прямо над старым.

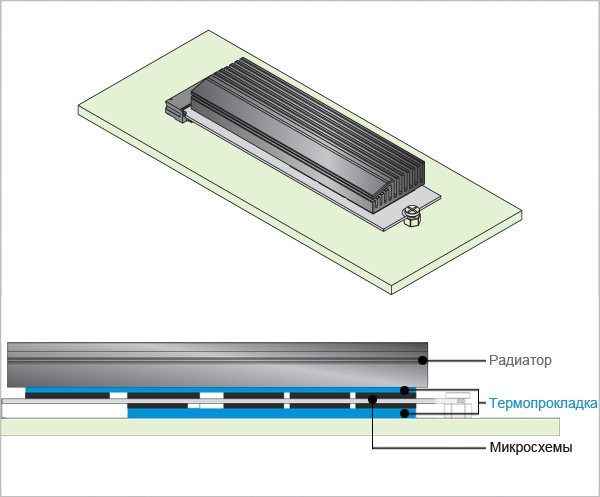

В противном случае, например, если вы устанавливаете новый M.2 на карту расширения PCIe с большим радиатором, система крепления отличается. Поэтому рекомендуется пошагово следовать приведенным ниже инструкциям.
Чтобы обеспечить полный контакт между источниками тепла и радиатором, размеры и толщина термопрокладок имеют решающее значение для эффективности и результативности охлаждения.
Для получения полного руководства по выбору толщины термопрокладок для нашего M.2, пожалуйста, щелкните ниже "Подробные инструкции" для более детального объяснения.
Подробная инструкция

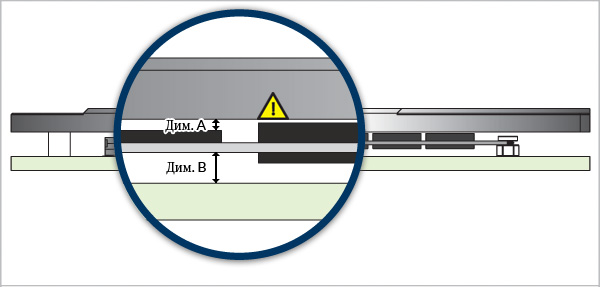

Существует несколько критических размеров, влияющих на выбор толщины термопрокладок:
Dim. A – зазор между верхней стороной чипа M.2 и радиатором.
Dim. B – зазор между нижней частью печатной платы и основаниемe
Внимание
Вы можете обнаружить, что толщина микросхем не одинакова. Например, высота контроллера (серого чипа) меньше, чем чипов памяти (черных чипов). Если вы используете только один кусок тонкой термопрокладки для всего M.2, вы, возможно, не сможете охладить контроллер или более тонкие чипы.
Вот критические размеры, которые вы можете измерить:
- T1 – толщина верхней стороны чипа
- T2 – толщина нижней стороны чипа (игнорируйте это измерение, если на нижней стороне вашего M.2 нет чипов).

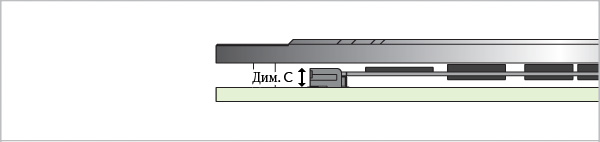

Dim. C - высота слота M.2
В основном это говорит о том, что Dim. B, если на дне вашего M.2 нет чипов, так как Bottom Gap ограничен высотой слота M.2. Если на M.2 есть чипы с обеих сторон, можно вычесть высоту чипов из значения Bottom Gap. Для проверки эталонных значений см. таблицу ниже.
Следовательно,
- Для M.2 без нижних чипов → Нижний зазор между печатной платой и основанием = Размер. B
- Для M.2 с нижними микросхемами → Нижний зазор между нижними микросхемами и основанием = Дим. B - T2
| Высота паза M.2 (мм) | Для двухсторонних модулей | Размер. B |
|---|---|---|
| 2.15 | Нет | 0.6 |
| 3.1 | Да | 1.5 |
| 4.1 | Да | 2.5 |

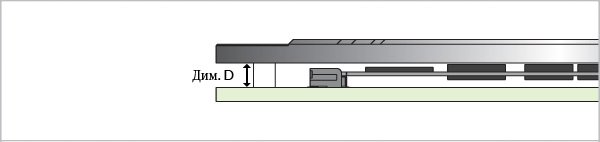

Размер. D - высота стоек для радиаторов.
Она ограничивает зазор между радиатором и верхними чипами вашего M.2. Поскольку вы получили размер между нижней поверхностью печатной платы M.2 и основанием, вы можете определить расстояние от верхней поверхности печатной платы M.2 до основания, поскольку толщина печатной платы фиксирована (т.е. 0,8 мм).
Следовательно,
- Верхний зазор между верхними чипами и радиатором = Дим. A = Дим. D - Дим. B - 0,8 - T1
После завершения расчета верхнего и нижнего зазоров выберите толщину термопрокладок прямо над каждым значением (например, используйте 1,5 мм прокладку для 1,2 мм зазора).
Если вам трудно понять текстовое описание, пожалуйста, нажмите на "Пример" ниже и следуйте инструкциям шаг за шагом.
Тематическое исследование
Вы устанавливаете M.2 с чипами с обеих сторон в карту расширения PCIe с радиатором.

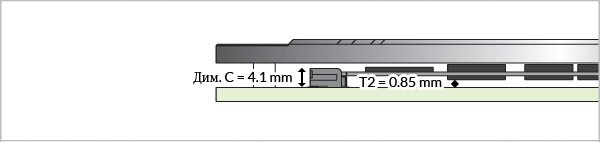

Вы измерили T2 (Толщина нижних чипов) = 0,85 мм, а Dim. C (высота слота M.2), который составляет 4,1 мм. Согласно таблице, Dim. B = 2,50 мм.
Следовательно, зазор между нижними чипами и основанием = Дим. B - T2 = 2,50 - 0,85 = 1,65 мм.
→ Для заполнения этого зазора следует выбрать прокладку толщиной 2 мм или уложить два куска прокладки толщиной 1 мм.

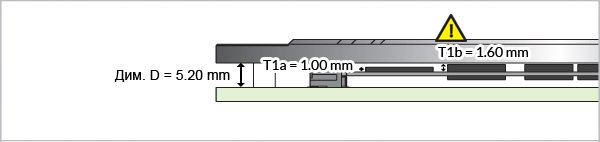

Кроме того, вы обнаружили, что микросхемы контроллера и микросхемы памяти имеют разную толщину: T1a = 1 мм и T1b = 1,60 мм. Затем вы измерили Dim. D (высота стойки для радиатора) = 5,20 мм.
Следовательно, Dim. A1 (верхний зазор для чипов контроллера) = Dim. D - Дим. B - 0,8 - T1a = 5,20 - 2,50 - 0,8 - 1 = 0,9 мм.
→ Для заполнения этого зазора следует использовать прокладку толщиной 1 мм.
В то время как, Dim. A2 (верхний зазор для микросхем памяти) = Dim. D - Dim. B - 0,8 - T1b = 5,20 - 2,50 - 0,8 - 1,6 = 0,3 мм.
→ Для заполнения этого зазора следует использовать прокладку толщиной 0,5 мм.

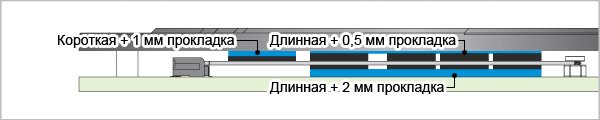

В итоге вы получаете короткую площадку толщиной 1 мм для верхнего чипа контроллера, длинную площадку толщиной 0,5 мм для чипов памяти и длинную площадку толщиной 2 мм для нижних чипов.
Графическая карта

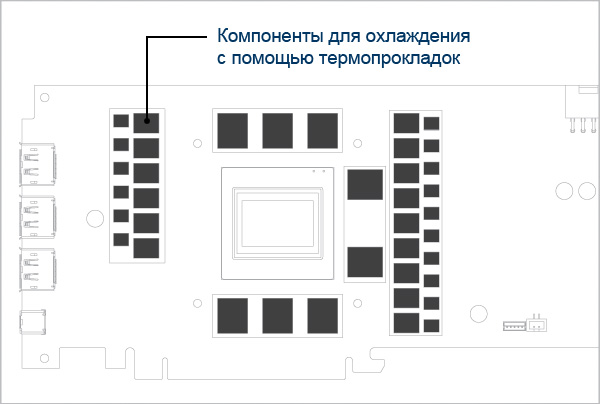

Микросхемы оперативной памяти и VRM - это основные области, требующие охлаждения с помощью термопрокладок. Поэтому необходимо вырезать термопрокладку достаточной длины и ширины, чтобы покрыть все эти чипы.
Рекомендуется тщательно проверить, где штатный кулер применил термопрокладки. Для начала попробуйте поискать рекомендации по применению термопрокладок на сайте бренда вашего кулера. Если соответствующей информации нет, вы можете измерить старую термопрокладку, подобрать такую же толщину и вырезать такой же размер для замены.

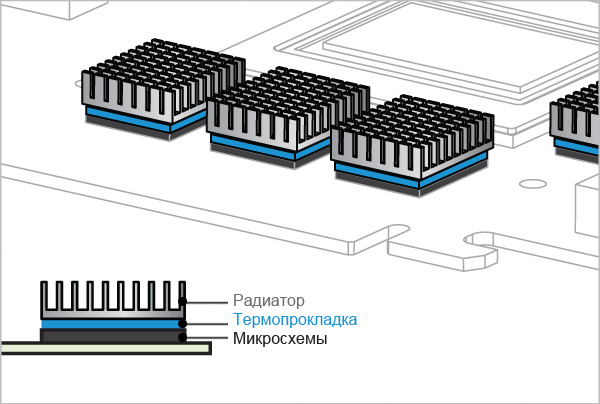

Радиаторы чипсетов
Для радиаторов чипсетов вырежьте прокладку того же размера, что и чип, и замените термопрокладку между ними.
