TP-3

Een thermische pad met een hoge thermische geleidbaarheid zorgt voor een efficiëntere warmteoverdracht en daardoor een betere koeloplossing.

Zachtere thermische pads vervormen beter en vullen openingen beter op, waardoor de koelprestaties verbeteren doordat het contactoppervlak voor warmteoverdracht wordt vergroot, de druk op de elektronische componenten wordt verminderd en buigen wordt voorkomen.

Voor toepassingen met een hoog vermogen (bijvoorbeeld GPU's) kan een thermische pad met een hogere thermische geleidbaarheid nodig zijn. Selecteer afhankelijk van uw toepassing de juiste thermische pad met geschikte specificaties uit ons productassortiment.

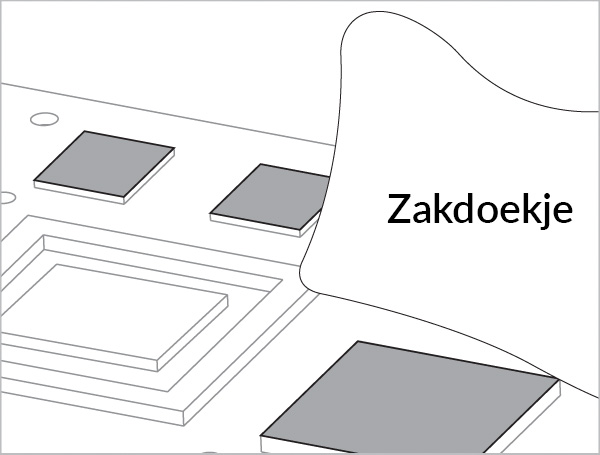

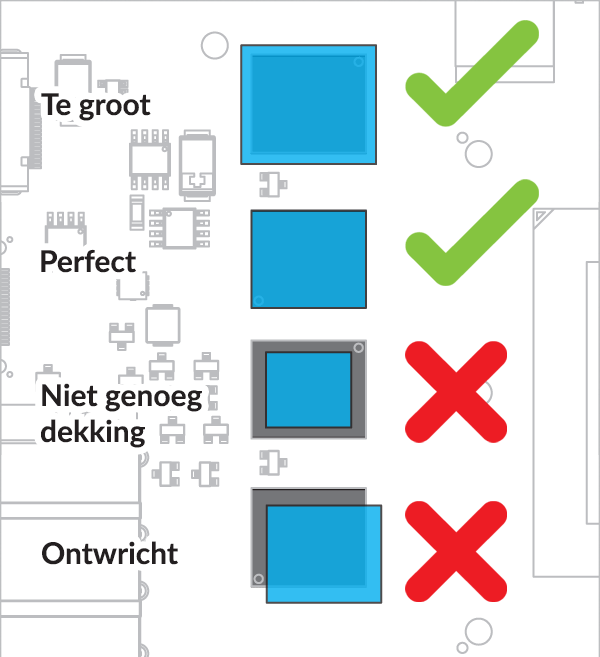

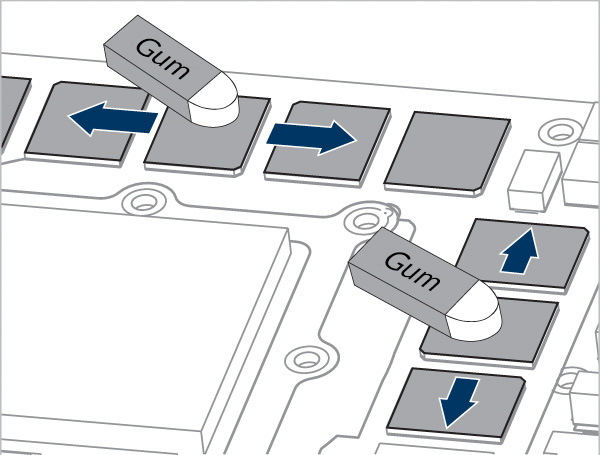

Meet de grootte van het oppervlak waarop u de sticker wilt aanbrengen. *** Raadpleeg voor gedetailleerde instructies de betreffende productcategorieën (bijv. RAM-sticks, M.2, enz.).

Je kunt de thermische pad met een schaar of stanleymes doorknippen, terwijl de plastic beschermfolie er nog omheen zit.

Maak de hoek los met een stanleymes of schaar.

Verwijder de transparante beschermfolie door deze voorzichtig terug te rollen tot een hoek van 180 graden.
Trek de pad NIET omhoog.

Plaats de thermische pads voorzichtig, beginnend aan het ene uiteinde en geleidelijk naar het andere uiteinde toe.

Verwijder de plastic vellen met het ruitvormige raster en voltooi de rest van de montage.

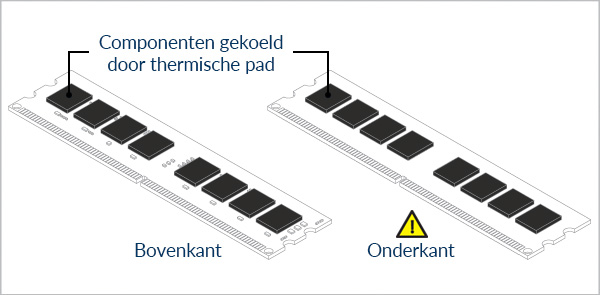

De chips zijn meestal het gedeelte dat gekoeld moet worden. Daarom is het essentieel om een thermische pad te kiezen die qua lengte en breedte voldoende is om al deze chips te bedekken. Kies voor de dikte thermische pads met dezelfde dikte als de standaard pads, of iets dikker.

Voor de meeste standaard RAM-modules kunt u onze thermische pad van 120 x 20 mm direct aanbrengen zonder extra te hoeven knippen. Als u merkt dat u niet alle chips met één stuk thermische pad kunt bedekken, knip dan meer af en breng dit aan op het resterende oppervlak.

Voor SODIMM-vormfactor moet je een korter thermisch kussentje op maat knippen.

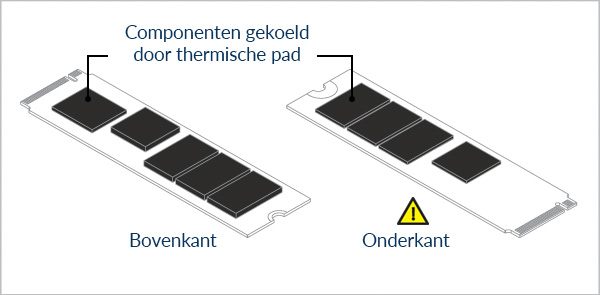

De chips zijn meestal het gedeelte dat gekoeld moet worden. Daarom is het essentieel om een thermische pad van voldoende lengte en breedte te knippen om al deze chips te bedekken. Je kunt ook de “M.2 Thermal Pad Standard Cut.pdf” downloaden en afdrukken en de pad knippen volgens jouw M.2-type/formaat (bijv. 2230, 2242, 2260, 2280, 22110).

Bij M.2-sockets hebben de chips die gekoeld moeten worden met een thermische pad en een heatsink vaak verschillende hoogtes. Mogelijk moet u meerdere stukken thermische pad met verschillende afmetingen en diktes knippen om al die openingen op te vullen.

Bepaal welk type koelplaten je gebruikt.

Als uw M.2-slot standaard is voorzien van een kleine koelplaat aan de bovenkant en u alleen de oude koelpads vervangt, kunt u eenvoudigweg een koelplaat kiezen met dezelfde dikte of een iets dikkere variant dan de oude.

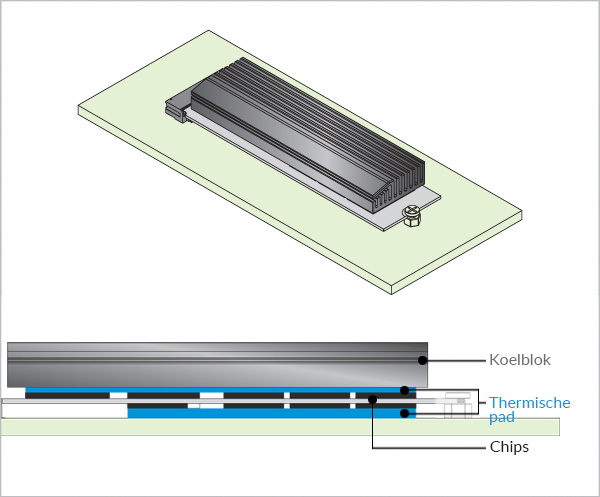

Als u bijvoorbeeld een nieuwe M.2 SSD installeert op uw PCIe-uitbreidingskaart met een grote koelplaat, is het montagesysteem anders. Daarom wordt aangeraden om de onderstaande instructies stap voor stap te volgen.

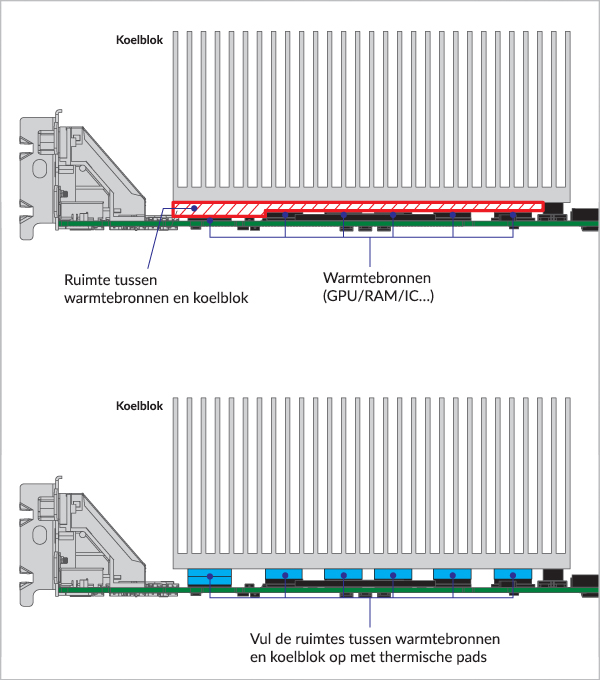

Om ervoor te zorgen dat er volledig contact is tussen de warmtebronnen en het koelblok, zijn de afmetingen en dikte van de thermische pads cruciaal voor de efficiëntie en effectiviteit van de koeling.

Voor een complete handleiding voor het selecteren van de juiste dikte van de thermische pads voor onze M.2, klikt u op de onderstaande link "Gedetailleerde instructies" voor een uitgebreidere uitleg.

Gedetailleerde instructies

Er zijn verschillende cruciale factoren die van invloed zijn op de dikte van uw thermische pads:

Afmeting A – Afstand tussen de bovenkant van de chip van uw M.2-slot en het koelblok.

Afmeting B – Afstand tussen de onderkant van de printplaat en de basis.

Aandacht

Het kan voorkomen dat de dikte van de chips niet overal hetzelfde is. De controller (grijze chip) is bijvoorbeeld lager dan de geheugenchips (zwarte chips). Als u slechts één dunne koelplaat gebruikt voor de hele M.2-socket, is het mogelijk dat de controller of de dunnere chips niet voldoende gekoeld worden.

Hieronder vindt u de cruciale afmetingen waarmee u de twee hierboven genoemde dimensies kunt bepalen, die u als volgt kunt meten:

• T1 – Dikte van de chip aan de bovenzijde
• T2 – Dikte van de chip aan de onderzijde (Negeer deze afmeting als er geen chips aan de onderkant van uw M.2-slot zitten)

Dim. C – Hoogte van de M.2-sleuf

Het geeft in principe Dim. B aan als er geen chips aan de onderkant van uw M.2-slot zitten, aangezien de Bottom Gap beperkt wordt door de hoogte van het M.2-slot. Als er chips aan beide zijden van uw M.2-slot zitten, kunt u de hoogte van de chips van de Bottom Gap-waarde aftrekken. Raadpleeg de onderstaande tabel voor referentiewaarden.

Vandaar,

• Voor M.2 zonder bodemchips → Afstand tussen printplaat en basis = Afmeting B.
• Voor M.2 met bodemchips → Afstand tussen bodemchips en basis = Afmeting B – T2

Hoogte van de M.2-sleuf (mm)	Voor dubbelzijdige modules	Dim. B
2.15	Nee	0.6
3.1	Ja	1.5
4.1	Ja	2.5

Dim. D – Hoogte van de afstandhouders voor de koelplaten.

Het beperkt de ruimte tussen het koelblok en de bovenste chips van je M.2-slot. Aangezien je de afstand tussen de onderkant van de M.2-printplaat en de basis hebt, kun je de afstand van de bovenkant van de M.2-printplaat tot de basis berekenen, ervan uitgaande dat de dikte van de printplaat vastligt (namelijk 0,8 mm).

Vandaar,

• De bovenste opening tussen de bovenste chips en de koelplaat is dus gelijk aan afmeting A = afmeting D – afmeting B – 0,8 – T1.

Nadat u zowel de bovenste als de onderste opening hebt berekend, selecteert u de dikte van de thermische pads direct boven elke waarde (gebruik bijvoorbeeld een pad van 1,5 mm voor een opening van 1,2 mm).

Als u de tekstuele beschrijving moeilijk te begrijpen vindt, klik dan op 'Casestudy' hieronder en volg de instructies stap voor stap.

Casestudy

Je installeert een M.2-slot met chips aan beide zijden in een PCIe-uitbreidingskaart met een koelblok.

Ye hebt T2 (dikte van de onderste chips) gemeten: 0,85 mm, en Dim. C (hoogte van het M.2-slot): 4,1 mm. Volgens de tabel is Dim. B = 2,50 mm.

De opening tussen de onderste chips en de basis is dus Dim. B – T2 = 2,50 – 0,85 = 1,65 mm.
→ e moet een pad van 2 mm dik kiezen of twee pads van 1 mm dik op elkaar stapelen om die opening te vullen.

Daarnaast ontdekte u dat de controllerchips en de geheugenchips een verschillende dikte hebben, namelijk T1a = 1 mm en T1b = 1,60 mm. Vervolgens mat u Dim. D (Hoogte van de afstandhouder voor de koelplaat) = 5,20 mm.

Dim. A1 (Bovenste opening voor de controllerchips) = Dim. D – Dim. B – 0,8 – T1a = 5,20 – 2,50 – 0,8 – 1 = 0,9 mm.
→ U dient een pad van 1 mm dik te gebruiken om deze opening te vullen.

Dim. A2 (Bovenste opening voor de geheugenchips) = Dim. D – Dim. B – 0,8 – T1b = 5,20 – 2,50 – 0,8 – 1,6 = 0,3 mm.
→ YU dient een pad van 0,5 mm dik te gebruiken om deze opening te vullen.

Uiteindelijk krijg je een kort contactvlak van 1 mm dikte voor de controllerchip aan de bovenkant, een lang contactvlak van 0,5 mm dikte voor de geheugenchips en een lang contactvlak van 2 mm dikte voor de chips aan de onderkant.

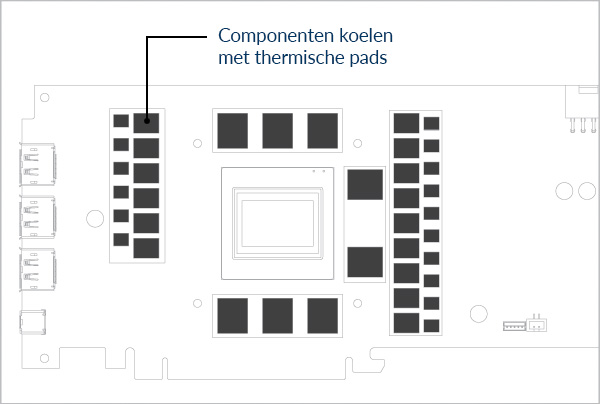

De RAM-chips en VRM's zijn de belangrijkste onderdelen die gekoeld moeten worden met thermische pads. Daarom is het essentieel om voldoende lengte en breedte van de thermische pad te gebruiken om al deze chips te bedekken.

Het is raadzaam om goed te controleren waar de originele koeler de thermische pads heeft aangebracht. Zoek eerst naar de richtlijnen voor thermische pads op de website van de fabrikant van uw koeler. Als er geen relevante informatie beschikbaar is, kunt u de oude thermische pad opmeten, dezelfde dikte kiezen en dezelfde maat knippen voor de vervanging.

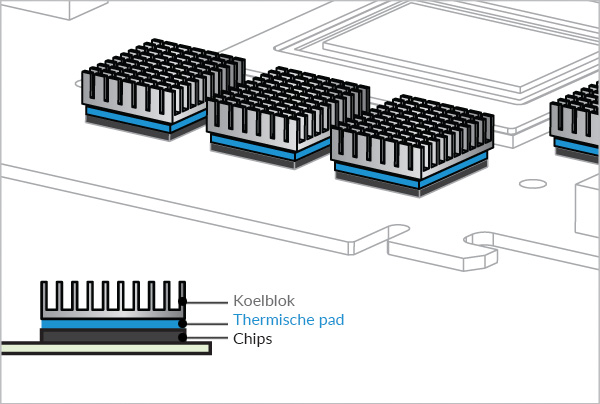

Voor die koelplaten van de chipset moet je een stuk op dezelfde maat als de chip knippen en de thermische pad ertussen plaatsen.
