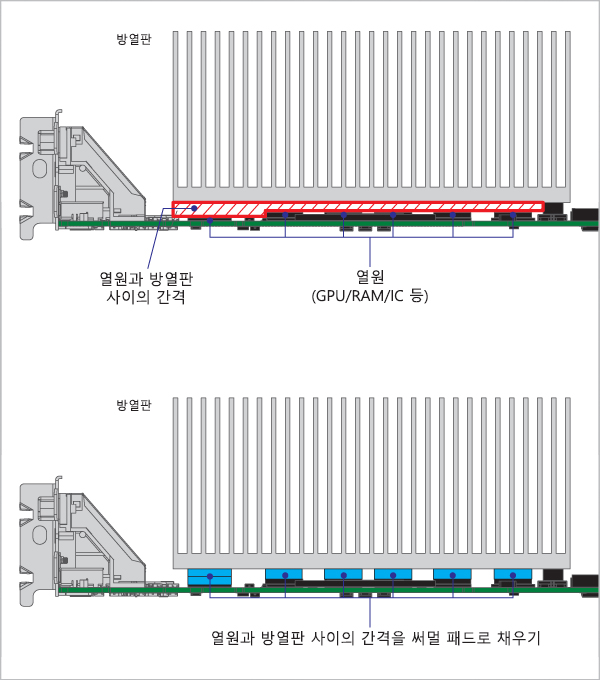

열전도율이 높은 써멀 패드는 열을 더욱 효율적으로 전달하여 냉각 성능을 향상시킵니다.

부드러운 써멀 패드는 변형이 용이하고 틈새를 잘 메워 열 전달 접촉면을 넓혀 냉각 성능을 개선할 뿐만 아니라 전자 부품에 가해지는 압력을 줄이고 휘어짐을 방지합니다.

고출력 애플리케이션(예: GPU)에는 열전도율이 더 높은 써멀 패드가 필요할 수 있습니다. 사용 용도에 따라 당사 제품 목록에서 적합한 사양의 써멀 패드를 선택하십시오.

부착하고자 하는 영역의 크기를 측정하십시오. *** 자세한 설명은 해당 제품 카테고리(예: RAM, M.2 등)를 참조하십시오.

보호 비닐을 씌운 채로 가위나 다용도 칼을 사용하여 열전도 패드를 자를 수 있습니다.

모서리 부분을 칼이나 가위로 벗겨내세요.

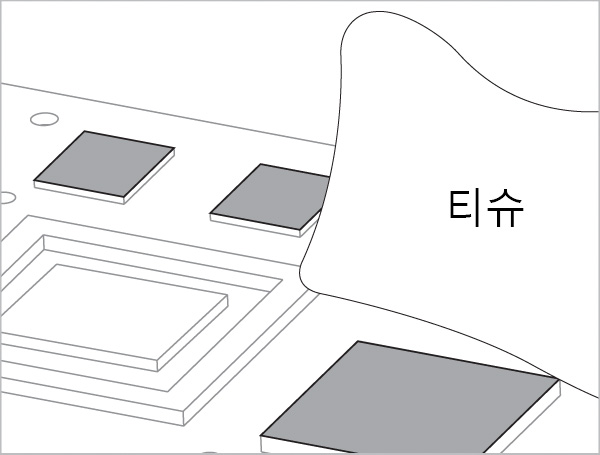

투명 보호 시트를 조심스럽게 말아 올려 180도 각도로 벗겨내십시오.
패드를 위쪽으로 잡아당기지 마십시오.

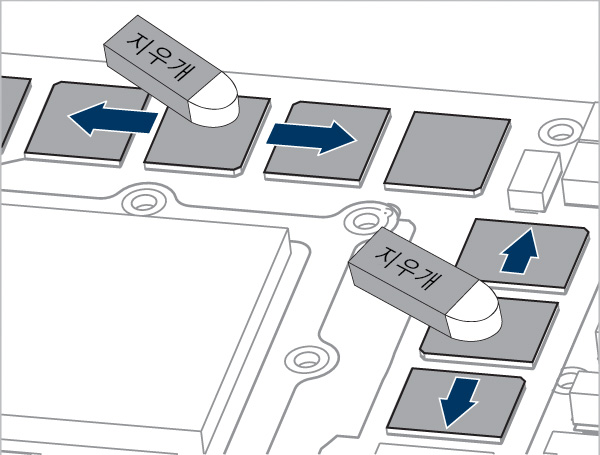

한쪽 끝부터 시작하여 천천히 다른 쪽 끝으로 이동하면서 써멀 패드를 조심스럽게 부착하십시오.

마름모꼴 격자 무늬 플라스틱 시트를 벗겨내고 나머지 조립을 완료하세요.

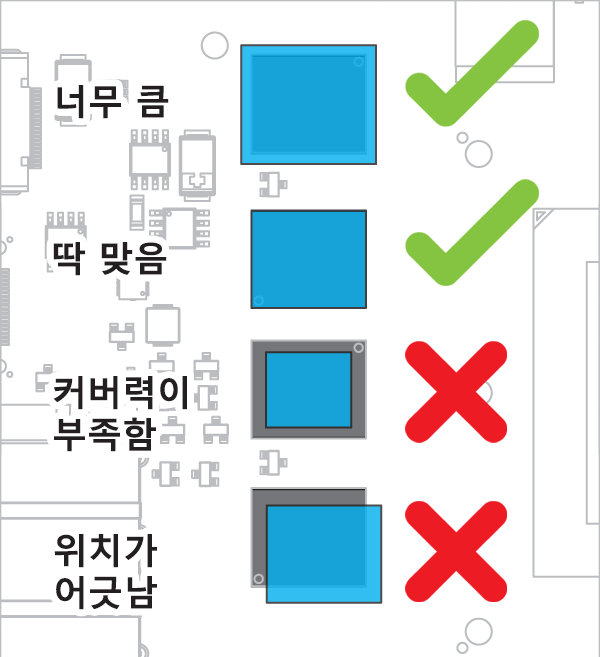

칩은 일반적으로 냉각이 필요한 영역입니다. 따라서 모든 칩을 덮을 수 있도록 충분한 길이와 너비의 써멀 패드를 잘라 사용하는 것이 중요합니다. 두께는 순정 써멀 패드와 동일하거나 약간 더 두꺼운 것을 선택하십시오.

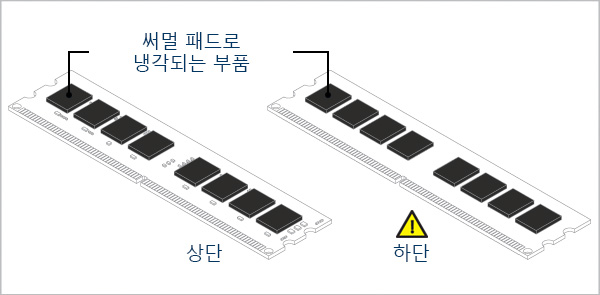

대부분의 표준 크기 RAM 스틱의 경우, 당사의 120*20mm 써멀 패드를 추가 절단 없이 바로 부착할 수 있습니다. 만약 써멀 패드 한 장으로 모든 칩을 덮을 수 없다면, 추가로 잘라서 남은 부분에 부착하십시오.

SODIMM 폼팩터의 경우, 써멀 패드를 더 짧게 잘라야 합니다.

칩은 일반적으로 냉각이 필요한 영역입니다. 따라서 모든 칩을 덮을 수 있도록 충분한 길이와 너비의 써멀 패드를 잘라내는 것이 중요합니다. 또는 “M.2 Thermal Pad Standard Cut.pdf” 파일을 다운로드하여 인쇄한 후 M.2 유형/크기(예: 2230, 2242, 2260, 2280, 22110)에 맞게 잘라낼 수도 있습니다.

M.2의 경우, 써멀 패드와 방열판으로 냉각해야 하는 칩들의 높이가 제각각인 경우가 많습니다. 따라서 모든 틈새를 메우기 위해 크기와 두께가 다른 써멀 패드를 여러 조각으로 잘라야 할 수도 있습니다.

사용 중인 방열판의 종류를 확인하십시오.

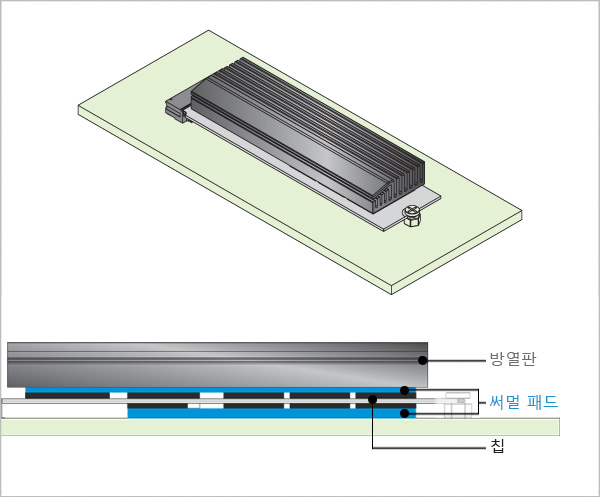

M.2 SSD에 기본적으로 작은 방열판이 장착되어 있고 기존의 써멀 패드만 교체하는 경우라면, 기존 방열판과 동일하거나 약간 더 두꺼운 두께의 써멀 패드를 선택하면 됩니다.

하지만, 예를 들어 대형 방열판이 있는 PCIe 확장 카드에 새 M.2를 설치하는 경우처럼 장착 시스템이 다른 경우에는 아래 지침을 단계별로 따르는 것이 좋습니다.

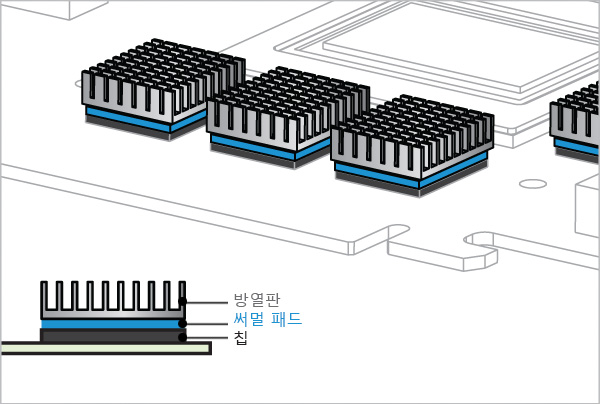

열원과 방열판 사이에 완벽한 접촉이 이루어지도록 하려면, 열 패드의 크기와 두께가 냉각 효율과 효과에 매우 중요합니다.

M.2에 적합한 써멀 패드 두께를 선택하는 방법에 대한 자세한 지침은 아래 "상세 설명"을 클릭하여 확인하십시오.

상세 지침

써멀 패드의 두께를 선택할 때 고려해야 할 몇 가지 중요한 요소가 있습니다.

치수 A – M.2 칩 상단과 방열판 사이의 간격 k

치수 B – PCB 하단과 베이스 사이의 간격

주의

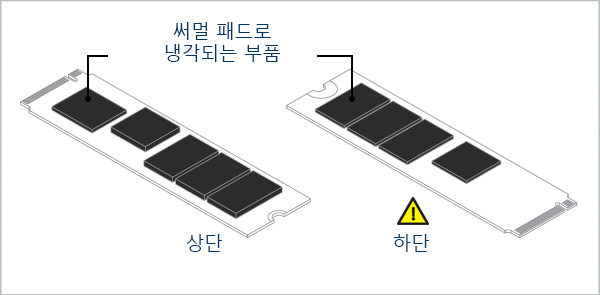

칩 두께가 모두 같지 않다는 것을 알게 될 수도 있습니다. 예를 들어 컨트롤러(회색 칩)의 높이가 메모리 칩(검은색 칩)보다 낮습니다. M.2 전체에 얇은 써멀 패드를 한 장만 사용하면 컨트롤러나 두께가 얇은 칩을 제대로 냉각시키지 못할 수 있습니다.

Here are the critical dimensions for you to figure out the two dimensions stated above, you could measure:

• T1 - 상단 칩 두께
• T2 - 하단 칩 두께 (M.2 하단에 칩이 없는 경우 이 치수는 무시하십시오)

치수 C – M.2 슬롯의 높이

기본적으로 M.2 슬롯의 높이 때문에 하단 간격이 제한되므로, M.2 하단에 칩이 없는 경우 Dim. B 값을 알려줍니다. M.2 양쪽에 칩이 있는 경우에는 하단 간격 값에서 칩의 높이를 빼야 합니다. 아래 표에서 참고 값을 확인하세요.

따라서,

• 하단 칩이 없는 M.2의 경우 → PCB와 베이스 사이의 하단 간격 = 치수 B
• 하단 칩이 있는 M.2의 경우 → 하단 칩과 베이스 사이의 하단 간격 = 치수 B – T2

양면 모듈용

M.2 슬롯 높이(mm)	Dim. B
2.15	아니오	0.6
3.1	예	1.5
4.1	예	2.5

치수 D – 방열판용 스탠드오프의 높이.

이는 방열판과 M.2 상단 칩 사이의 간격을 제한합니다. M.2 PCB의 아랫면과 베이스 사이의 거리를 알고 있으므로, PCB 두께가 고정되어 있다고 가정할 때(즉, 0.8mm), M.2 PCB 윗면과 베이스 사이의 거리를 계산할 수 있습니다.

따라서,

• 따라서 상단 칩과 방열판 사이의 상단 간격은 치수 A = 치수 D - 치수 B - 0.8 - T1

입니다. 상단 간격과 하단 간격 계산을 모두 완료한 후, 각 값 바로 위에 있는 써멀 패드의 두께를 선택하십시오(예: 1.2mm 간격에는 1.5mm 패드 사용).

텍스트 설명이 이해하기 어렵다면 아래 "사례 연구"를 클릭하고 단계별 지침을 따르십시오.

사례 연구

방열판이 있는 PCIe 확장 카드에 양면에 칩이 있는 M.2를 설치하고 있습니다.

측정된 하단 칩 두께(T2)는 0.85mm이고, M.2 슬롯 높이(Dim. C)는 4.1mm입니다. 표를 참조하면, 하단 칩과 베이스 사이의 간격(Dim. B)은 2.50mm입니다.

따라서 하단 칩과 베이스 사이의 간격은 Dim. B - T2 = 2.50 - 0.85 = 1.65mm입니다.
→ 이 간격을 메우려면 2mm 두께의 패드를 사용하거나 1mm 두께의 패드 두 개를 겹쳐서 사용해야 합니다.

또한, 컨트롤러 칩과 메모리 칩의 두께가 각각 T1a = 1mm, T1b = 1.60mm로 서로 다르다는 것을 확인했습니다. 방열판 스탠드오프 높이인 D는 5.20mm로 측정되었습니다.

따라서 컨트롤러 칩 상단 간격인 A1은 D - B - 0.8 - T1a = 5.20 - 2.50 - 0.8 - 1 = 0.9mm입니다.
→ 이 간격에는 1mm 두께의 패드를 사용해야 합니다.

한편, 메모리 칩 상단 간격인 A2는 D - B - 0.8 - T1b = 5.20 - 2.50 - 0.8 - 1.6 = 0.3mm입니다.
→ 이 간격에는 0.5mm 두께의 패드를 사용해야 합니다.

최종적으로는 상단에 컨트롤러 칩용으로 두께 1mm의 짧은 패드, 메모리 칩용으로 두께 0.5mm의 긴 패드, 그리고 하단에 칩용으로 두께 2mm의 긴 패드를 사용하게 됩니다.

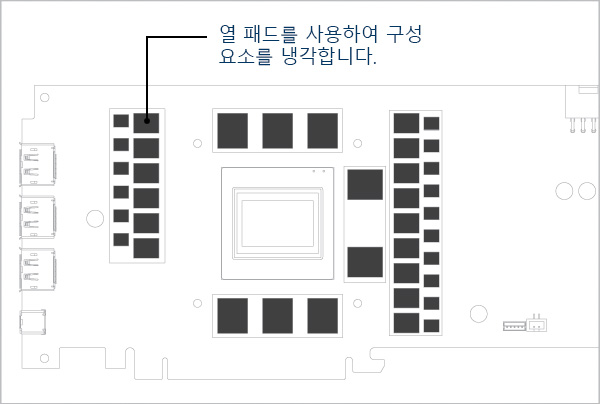

RAM 칩과 VRM은 써멀 패드를 이용한 냉각이 가장 중요한 부분입니다. 따라서 이러한 칩들을 모두 덮을 수 있도록 써멀 패드를 충분한 길이와 너비로 잘라야 합니다.

기존 쿨러에 써멀 패드가 어디에 부착되어 있는지 꼼꼼히 확인하는 것이 좋습니다. 먼저, 쿨러 제조사 웹사이트에서 써멀 패드 부착 가이드라인을 찾아보세요. 관련 정보가 없다면, 기존 써멀 패드의 두께를 측정하여 동일한 두께의 패드를 선택하고 같은 크기로 잘라 교체할 수 있습니다.

칩셋 방열판의 경우, 칩과 같은 크기로 잘라내고 그 사이에 있는 열 패드를 교체하십시오.
