TP-3

Termisk platta med hög värmeledningsförmåga innebär att den kan överföra värme mer effektivt, vilket resulterar i en bättre kyllösning.

Mjukare termiska plattor möjliggör bättre deformation och fyller ut mellanrum bättre, vilket förbättrar kylprestandan genom att öka kontaktytan för värmeöverföring, samt minskar trycket som appliceras på de elektroniska komponenterna och förhindrar böjning.

Högeffektsapplikationer (t.ex. GPU) kan kräva termiska plattor med högre värmeledningsförmåga. Beroende på dina applikationer, vänligen välj lämpliga specifikationer för termiska plattor från vår produktlista.

Mät storleken på det område du vill använda. *** För detaljerade instruktioner, vänligen kontrollera motsvarande produktkategorier (t.ex. RAM-minnen, M.2, etc.).

Du kan klippa av termokudden med en sax eller en kniv med skyddsplasten på.

Skala av hörnet med en sax/universalkniv.

Ta bort det genomskinliga skyddsarket genom att försiktigt rulla tillbaka arket för att skapa en 180-graders avskalningsvinkel.
Dra INTE dynan uppåt.

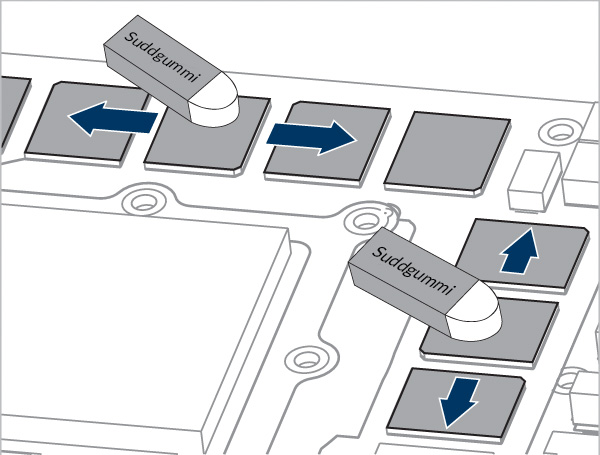

Sätt försiktigt på värmedynorna, börja i ena änden och gradvis flytta dem till den andra änden.

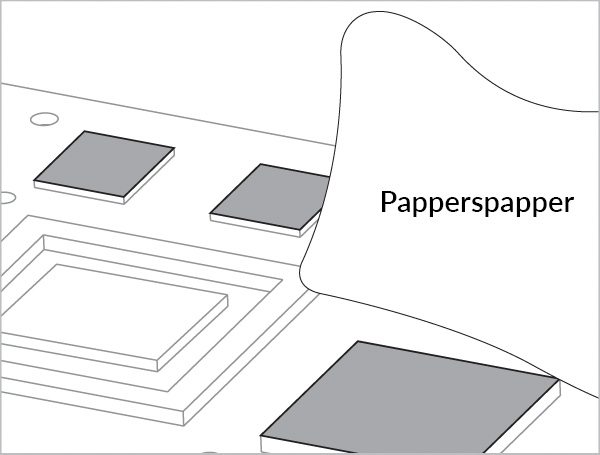

Dra av plastarken med det rombiska rutnätet och avsluta den återstående monteringen.

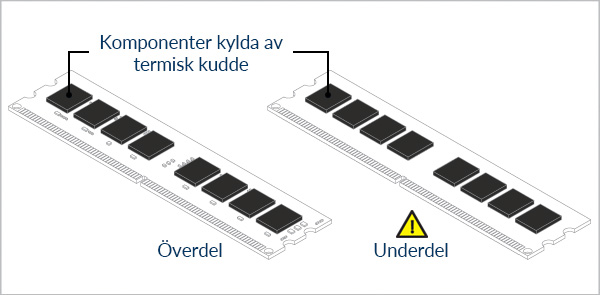

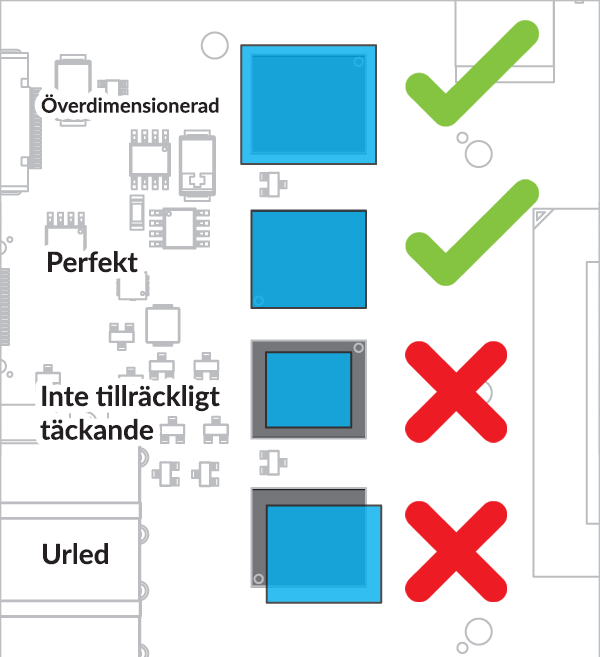

Chipsen är oftast det område som behöver kylas. Därför är det viktigt att skära tillräckligt långt och brett på termisk matta för att täcka alla dessa chips. Välj termiska mattor med samma tjocklek eller tjocklek strax över de ursprungliga.

För de flesta RAM-minnen i standardstorlek bör du kunna applicera vår 120*20 mm termiska matta direkt utan ytterligare skärning. Om du upptäcker att du inte kan täcka alla chips med en enda bit termisk matta, klipp av mer och applicera på det återstående området.

För SODIMM-format måste du skära till en kortare termisk kudde.

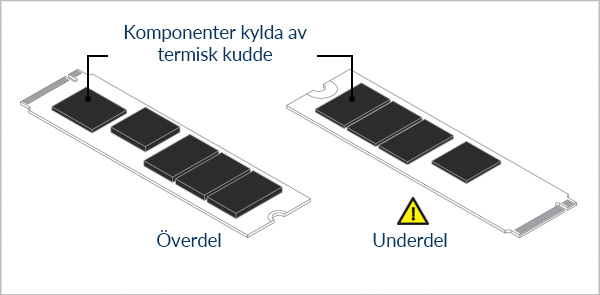

Chipen är oftast det område som behöver kylas. Därför är det viktigt att skära en termisk platta med tillräcklig längd och bredd för att täcka alla dessa chips. Eller så kan du ladda ner och skriva ut “M.2 Thermal Pad Standard Cut.pdf” och skära efter din M.2-typ/storlek (t.ex. 2230, 2242, 2260, 2280, 22110).

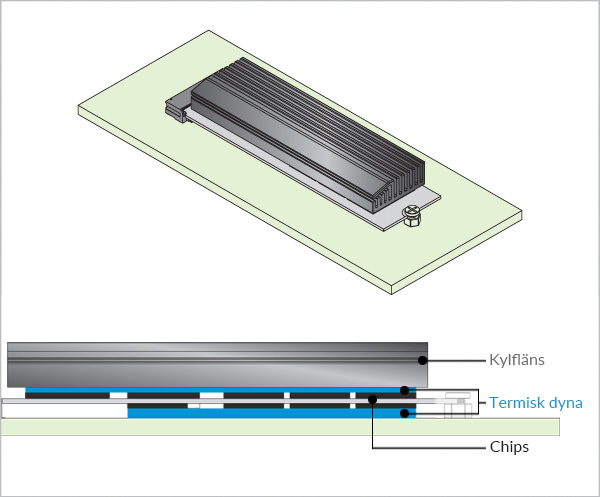

För M.2 har chipsen som behöver kylas med termisk platta och kylfläns ofta olika höjd. Du kan behöva skära flera bitar av termisk platta med olika storlekar och tjocklekar för att fylla alla dessa luckor.

Bestäm vilken typ av kylflänsar du använder.

Om din M.2 levereras med en liten kylfläns ovanpå som standard och du bara byter ut de gamla kylplattorna, kan du helt enkelt välja samma tjocklek eller tjockleken precis ovanför den gamla.

Annars, om du t.ex. installerar ett nytt M.2-kort till ditt PCIe-förlängningskort med en stor kylfläns, är monteringssystemet annorlunda. Därför rekommenderas det att du följer riktlinjerna nedan steg för steg.

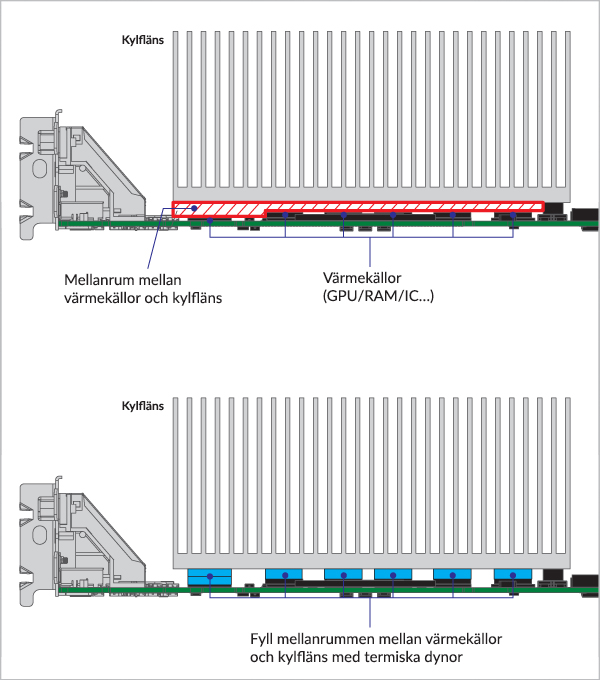

För att säkerställa fullständig kontakt mellan värmekällor och kylfläns är måtten och tjockleken på de termiska dynorna avgörande för kylningens effektivitet.

För en fullständig vägledning för att välja lämplig tjocklek på termiska kuddar för våra M.2-kort, vänligen klicka på "Detaljerade instruktioner" nedan för en mer detaljerad förklaring.

Detaljerad instruktion

Det finns flera kritiska dimensioner som påverkar ditt val av tjocklek på termiska dynor::

Mått A – Gap mellan ovansidan av ditt M.2-chip och kylflänsen.

Mått B – Gap mellan undersidan av kretskortet och basen.

Uppmärksamhet

Du kan upptäcka att chipens tjocklek inte är densamma. Till exempel är kontrollerns (grått chip) höjd lägre än minneschipsens (svarta chip). Om du bara använder en tunn kylplatta för hela M.2-kortet kanske du inte kan kyla ner kontrollern eller de tunnare chipen.

Här är de kritiska dimensionerna för att du ska kunna mäta de två ovan angivna dimensionerna:

• T1 – Tjocklek på chipets ovansida
• T2 – Tjocklek på chipets undersida (Ignorera denna dimension om det inte finns några flisor på undersidan av ditt M.2-kort)

Mått C – Höjd på M.2-kortplatsen

Den visar i princip Dim. B om det inte finns några flisor på undersidan av ditt M.2-minne, eftersom bottengapet begränsas av M.2-kortplatsens höjd. Om det finns flisor på båda sidor om ditt M.2-minne kan du dra av flisornas höjd från bottengapets värde. Se tabellen nedan för att kontrollera referensvärdena.

Därför,

• För M.2 utan bottenchips → Bottenavstånd mellan kretskort och bas = Mått B
• För M.2 med bottenchips → Bottenavstånd mellan bottenchips och bas = Mått B – T2

Höjd på M.2-kortplats (mm)	För dubbelsidiga moduler	Dim. B
2.15	Nej	0.6
3.1	Ja	1.5
4.1	Ja	2.5

Mått D – Höjd på distanserna för kylflänsarna.

Det begränsar avståndet mellan kylflänsen och de övre chipen på ditt M.2-kort. Eftersom du har måttet mellan M.2-kretskortets undersida och basen kan du räkna ut avståndet från M.2-kretskortets ovansida till basen eftersom kretskortets tjocklek är fast (dvs. 0,8 mm).

Därför,

• Därför är övre mellanrum mellan övre kretsar och kylfläns = Mått A = Mått D – Mått B – 0,8 – T1.

När du har avslutat beräkningen av både övre och nedre mellanrum, välj tjockleken på kyldynorna precis ovanför varje värde (dvs. använd 1,5 mm dyna för 1,2 mm mellanrum).

Om du tycker att textbeskrivningen är svår att förstå, klicka på "Fallstudie" nedan och följ riktlinjerna steg för steg.

Fallstudie

Du installerar ett M.2-kort med kretsar på båda sidor i ett PCIe-förlängningskort med kylfläns.

Du mätte T2 (tjocklek på de nedre kretsarna) = 0,85 mm och måttet C (höjden på M.2-kortplatsen) som är 4,1 mm. Se tabellen, måttet B = 2,50 mm.

Därför är bottenavståndet mellan de nedre kretsarna och basen = måttet B – T2 = 2,50 – 0,85 = 1,65 mm.
→ Du bör välja en 2 mm tjock dyna eller stapla två stycken 1 mm tjocka plattor för att fylla det mellanrummet.

Dessutom upptäckte du att styrkretsarna och minneskretsarna har olika tjocklekar, vilka är T1a = 1 mm och T1b = 1,60 mm. Du mätte sedan måttet D (höjd på distans för kylfläns) = 5,20 mm.

Därför är måttet A1 (övre mellanrum för styrkretsar) = måttet D – måttet B – 0,8 – T1a = 5,20 – 2,50 – 0,8 – 1 = 0,9 mm.
→ Du bör använda en 1 mm tjock dyna för att fylla mellanrummet.

Medan måttet A2 (övre mellanrum för minneskretsar) = måttet D – måttet B – 0,8 – T1b = 5,20 – 2,50 – 0,8 – 1,6 = 0,3 mm.
→ Du bör använda en 0,5 mm tjock dyna för att fylla mellanrummet.

Till sist får man fram en kort dyna med 1 mm tjocklek för det övre kontrollchipet, en lång dyna med 0,5 mm tjocklek för minneschipsen och en lång dyna med 2 mm tjocklek för de nedre chippen.

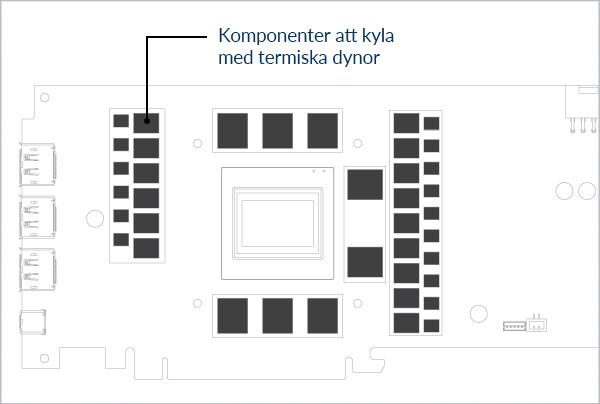

RAM-kretsar och VRM-kretsar är de områden som i huvudsak behöver kylas med kylplatta. Därför är det viktigt att skära tillräckligt långt och bredt på kylplattan för att täcka alla dessa kretsar.

Det rekommenderas att noggrant kontrollera var den ursprungliga kylaren har fäst kylplattan. Försök först att leta efter riktlinjerna för kylplattan på kylarens märkes webbplats. Om det inte finns någon relevant information kan du mäta den gamla kylplattan istället, välja samma tjocklek och skära samma storlek för att byta ut den.

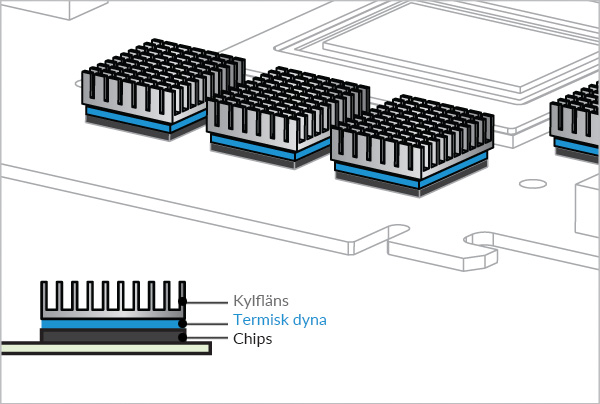

För dessa chipset-kylflänsar, skär till samma storlek som chipet och byt ut kylplattan mellan dem.
