TP-3

Yüksek ısı iletkenliğine sahip termal pedler, ısıyı daha verimli bir şekilde iletebilir ve daha iyi bir soğutma çözümü sağlayabilir

Daha yumuşak termal pedler, daha iyi deformasyona izin verir ve boşlukları daha iyi doldurur; böylece ısı transferi için temas yüzeyini artırarak soğutma performansını iyileştirir, elektronik bileşenlere uygulanan basıncı azaltır ve bükülmeyi önler.

Yüksek güç gerektiren uygulamalar (örneğin GPU) daha yüksek ısı iletkenliğine sahip termal pedler gerektirebilir. Uygulamalarınıza göre, lütfen ürün listemizden uygun özelliklere sahip termal pedleri seçin.

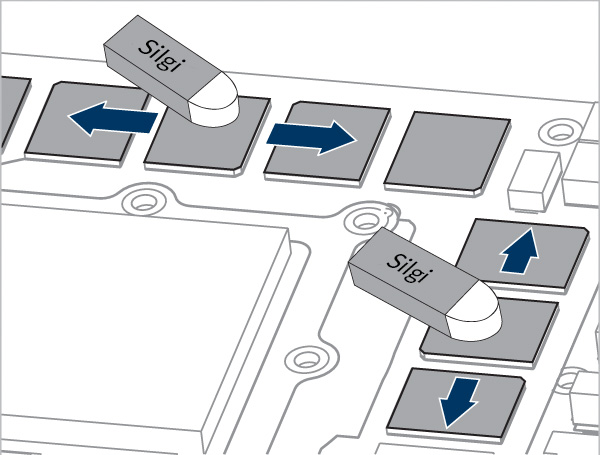

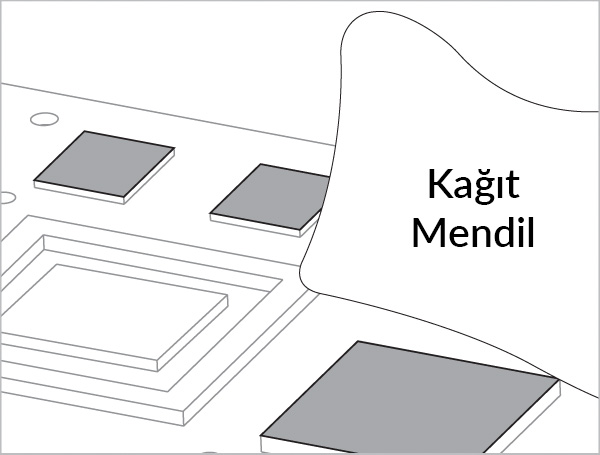

Uygulamak istediğiniz alanın boyutlarını ölçün. *** Ayrıntılı talimatlar için lütfen ilgili ürün kategorilerini (örneğin RAM bellekler, M.2, vb.) kontrol edin.

Isı yalıtım pedini, üzerindeki plastik koruyucu tabakalarla birlikte makas veya maket bıçağıyla kesebilirsiniz.

Köşeyi maket bıçağı/makasla soyun.

Şeffaf koruyucu tabakayı, 180 derecelik bir soyma açısı oluşturacak şekilde dikkatlice geriye doğru yuvarlayarak çıkarın.
Pedi yukarı doğru ÇEKMEYİN.

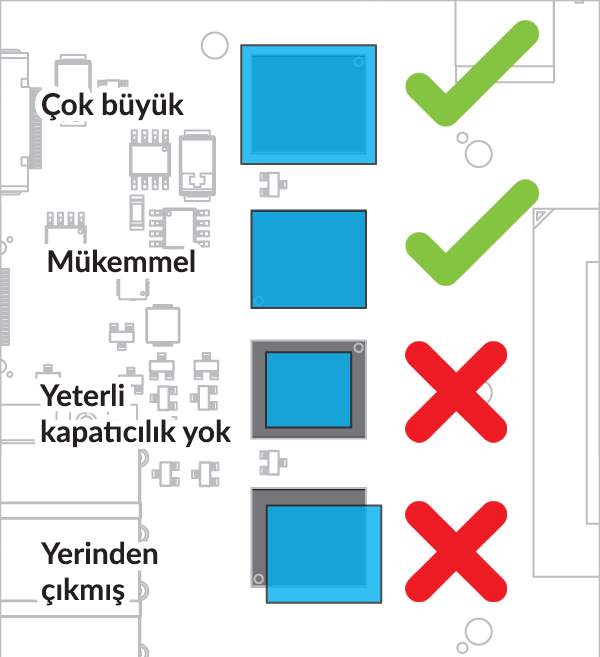

Isı yalıtım pedlerini bir uçtan başlayarak diğer uca doğru yavaşça yerleştirin.

Baklava desenli plastik levhaları çıkarın ve kalan montajı tamamlayın.

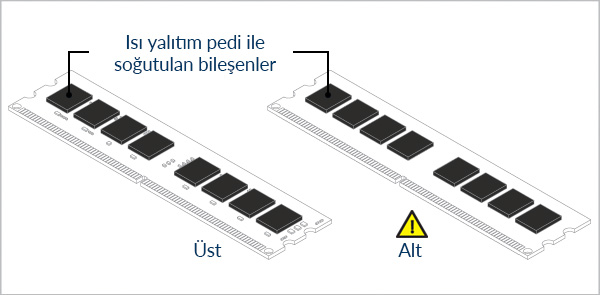

Çipler genellikle soğutulması gereken alandır. Bu nedenle, tüm bu çipleri kaplayacak yeterli uzunlukta ve genişlikte termal ped kesmek çok önemlidir. Kalınlık için, stok pedlerle aynı veya biraz daha kalın termal pedler seçin.

Çoğu standart boyutlu RAM modülü için, 120*20 mm'lik termal pedimizi ek kesme işlemi yapmadan doğrudan uygulayabilirsiniz. Tüm çipleri tek bir termal ped parçasıyla kaplayamadığınızı fark ederseniz, daha fazla parça kesip kalan alana uygulayın.

SODIMM form faktörü için daha kısa bir termal ped kesmeniz gerekiyor.

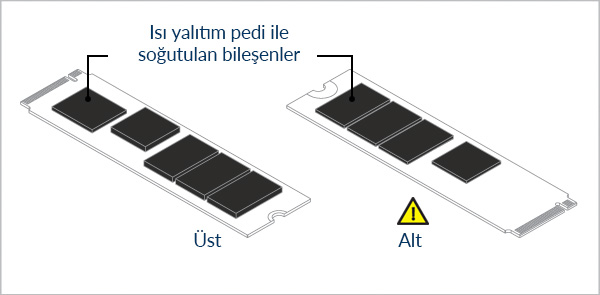

Çipler genellikle soğutulması gereken alandır. Bu nedenle, tüm bu çipleri kaplayacak yeterli uzunlukta ve genişlikte termal ped kesmek çok önemlidir. Ya da “M.2 Thermal Pad Standard Cut.pdf” dosyasını indirip yazdırabilir ve M.2 tipinize/boyutunuza (örneğin 2230, 2242, 2260, 2280, 22110) göre kesebilirsiniz.

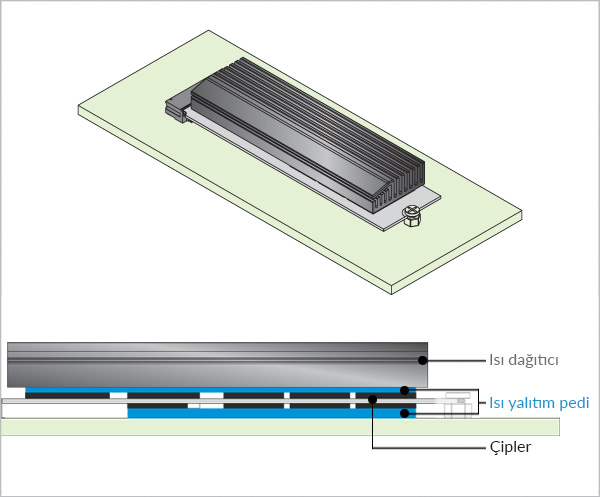

M.2 soketlerinde, termal ped ve soğutucu ile soğutulması gereken çiplerin yükseklikleri genellikle farklıdır. Bu boşlukları doldurmak için farklı boyut ve kalınlıklarda birden fazla termal ped parçası kesmeniz gerekebilir.

Kullandığınız soğutucu tipini belirleyin.

Eğer M.2 SSD'niz varsayılan olarak üstünde küçük bir soğutucu ile birlikte geliyorsa ve sadece eski termal pedleri değiştiriyorsanız, eski pedlerle aynı kalınlıkta veya hemen üst kalınlıkta olanları seçebilirsiniz.

Aksi takdirde, örneğin büyük bir soğutucuya sahip PCIe genişletme kartınıza yeni bir M.2 yuvası takıyorsanız, montaj sistemi farklıdır. Bu nedenle, aşağıdaki yönergeleri adım adım izlemeniz önerilir.

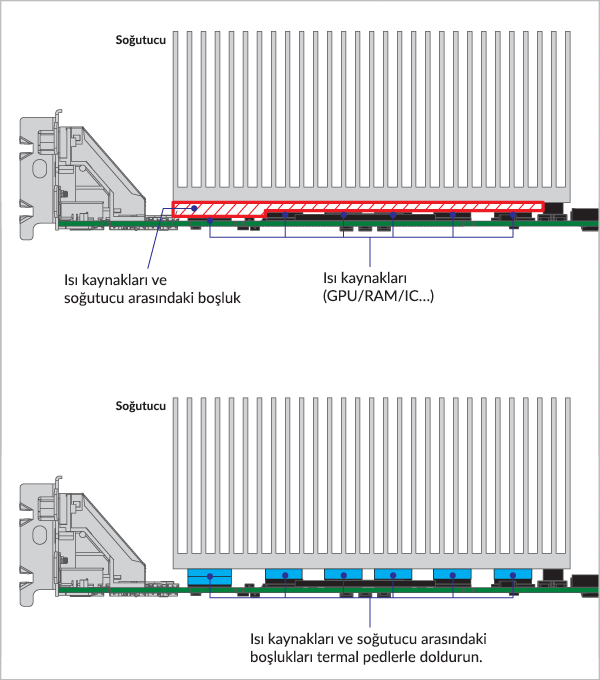

Isı kaynakları ile soğutucu arasında tam temas sağlanması için, termal pedlerin boyutları ve kalınlığı soğutmanın verimliliği ve etkinliği açısından kritik öneme sahiptir.

M.2 ürünümüz için uygun kalınlıkta termal ped seçimine ilişkin kapsamlı bir kılavuz için lütfen aşağıdaki "Detaylı Talimatlar" bağlantısına tıklayarak daha detaylı açıklamaları inceleyin.

Ayrıntılı Talimatlar

Isı yalıtım pedlerinin kalınlığını seçerken dikkate alınması gereken birkaç önemli boyut vardır:

Boyut A – M.2 yongasının üst tarafındaki çip ile soğutucu arasındaki boşluk. Boyut B – PCB'nin alt tarafı ile taban arasındaki boşluk.

Dim. B – Gap between the bottom of the PCB to the base

Dikkat

Çip kalınlıklarının aynı olmadığını fark edebilirsiniz. Örneğin, kontrol ünitesinin (gri çip) yüksekliği bellek çiplerinden (siyah çipler) daha düşük olabilir. Tüm M.2 için yalnızca tek bir ince termal ped kullanırsanız, kontrol ünitesini veya daha ince çipleri soğutamayabilirsiniz.

Yukarıda belirtilen iki boyutu belirlemek için ölçmeniz gereken kritik boyutlar şunlardır:

• T1 – Üst taraftaki çipin kalınlığı
• T2 – Alt taraftaki çipin kalınlığı (M.2'nizin altında çip yoksa bu boyutu dikkate almayın)

Boyut C – M.2 yuvasının yüksekliği

Temel olarak, M.2 yuvasının altında çip yoksa, Alt Boşluk (B) değerini gösterir, çünkü Alt Boşluk M.2 yuvasının yüksekliğiyle sınırlıdır. M.2 yuvasının her iki tarafında da çip varsa, çiplerin yüksekliğini Alt Boşluk değerinden çıkarabilirsiniz. Referans değerlerini kontrol etmek için lütfen aşağıdaki tabloya bakın.

Buradan,

• Alt çipleri olmayan M.2 için → PCB ile taban arasındaki alt boşluk = Boyut B
• Alt çipleri olan M.2 için → Alt çipler ile taban arasındaki alt boşluk = Boyut B – T2

M.2 yuvasının yüksekliği (mm)	Çift taraflı modüller için	Boyu B
2.15	Hayır	0.6
3.1	Evet	1.5
4.1	Evet	2.5

D – Soğutucu bloklar için destek ayaklarının yüksekliği.

Bu, soğutucu ile M.2'nizin üst yongaları arasındaki boşluğu sınırlandırır. M.2 PCB'nin alt yüzeyi ile taban arasındaki boyutu bildiğinize göre, PCB kalınlığı sabit (yani 0,8 mm) olduğundan, M.2 PCB'nin üst yüzeyi ile taban arasındaki mesafeyi hesaplayabilirsiniz.

Buradan,

• Üst Çipler ve Soğutucu Arasındaki Üst Boşluk = Boyut A = Boyut D – Boyut B – 0,8 – T1

Hem Üst Boşluk hem de Alt Boşluk hesaplamalarını tamamladıktan sonra, her değerin hemen üstündeki termal ped kalınlığını seçin (örneğin, 1,2 mm boşluk için 1,5 mm ped kullanın).

Metinsel açıklamayı anlamakta zorlanıyorsanız, lütfen aşağıdaki "Örnek Çalışma"ya tıklayın ve yönergeleri adım adım izleyin.

Vaka Çalışması

Isı dağıtıcılı bir PCIe genişletme kartına her iki tarafında da çipler bulunan bir M.2 SSD takıyorsunuz.

T2 (Alt çiplerin kalınlığı) = 0,85 mm ve Dim. C (M.2 yuvasının yüksekliği) 4,1 mm olarak ölçüldü. Tabloya göre Dim. B = 2,50 mm.

Dolayısıyla, Alt Çipler ve Taban Arasındaki Boşluk = Dim. B – T2 = 2,50 – 0,85 = 1,65 mm.
→ Bu boşluğu doldurmak için 2 mm kalınlığında bir ped seçmeli veya 1 mm kalınlığında iki parçayı üst üste koymalısınız.

Ayrıca, kontrolcü çiplerinin ve bellek çiplerinin farklı kalınlıklara sahip olduğunu keşfettiniz; bunlar T1a = 1 mm ve T1b = 1,60 mm'dir. Daha sonra, Dim. D (Soğutucu için destek yüksekliği) = 5,20 mm ölçtünüz.

Bu nedenle, Dim. A1 (Kontrolcü çipleri için üst boşluk) = Dim. D – Dim. B – 0,8 – T1a = 5,20 – 2,50 – 0,8 – 1 = 0,9 mm.
→ Bu boşluğu doldurmak için 1 mm kalınlığında bir ped kullanmalısınız.

Dim. A2 (Bellek çipleri için üst boşluk) = Dim. D – Dim. B – 0,8 – T1b = 5,20 – 2,50 – 0,8 – 1,6 = 0,3 mm.
→ Bu boşluğu doldurmak için 0,5 mm kalınlığında bir ped kullanmalısınız.

Sonuç olarak, üst taraftaki kontrol çipi için 1 mm kalınlığında kısa bir ped, bellek çipleri için 0,5 mm kalınlığında uzun bir ped ve alt çipler için 2 mm kalınlığında uzun bir ped elde edersiniz.

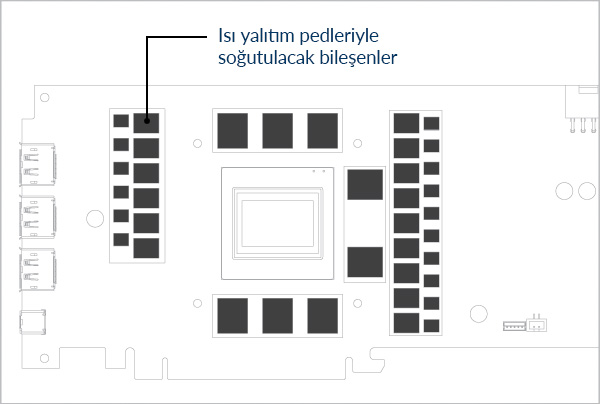

RAM çipleri ve VRM'ler, termal pedlerle soğutulması gereken başlıca alanlardır. Bu nedenle, tüm bu çipleri kaplayacak yeterli uzunlukta ve genişlikte termal ped kesmek çok önemlidir. Stok soğutucunun termal pedleri nereye uyguladığını dikkatlice kontrol etmeniz önerilir.

Öncelikle, soğutucunuzun markasının web sitesinde termal ped kullanım kılavuzunu arayın. İlgili bir bilgi yoksa, eski termal pedin ölçülerini alıp aynı kalınlıkta keserek yenisiyle değiştirebilirsiniz.

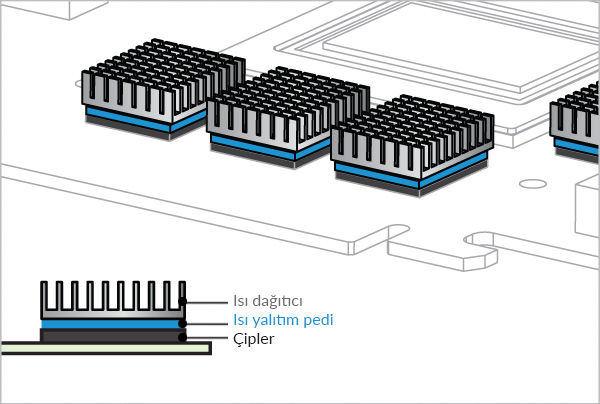

Bu yonga seti soğutucuları için, yonga ile aynı boyutta kesin ve aralarındaki termal pedi değiştirin.
