UWAGA: Ze względu na wyjątkowo niską twardość, wymagana jest pewna ostrożność przy odklejaniu folii ochronnej. Aby uniknąć rozdarcia cienkich podkładek, zalecamy użycie noża użytkowego do odklejenia plastikowej folii.

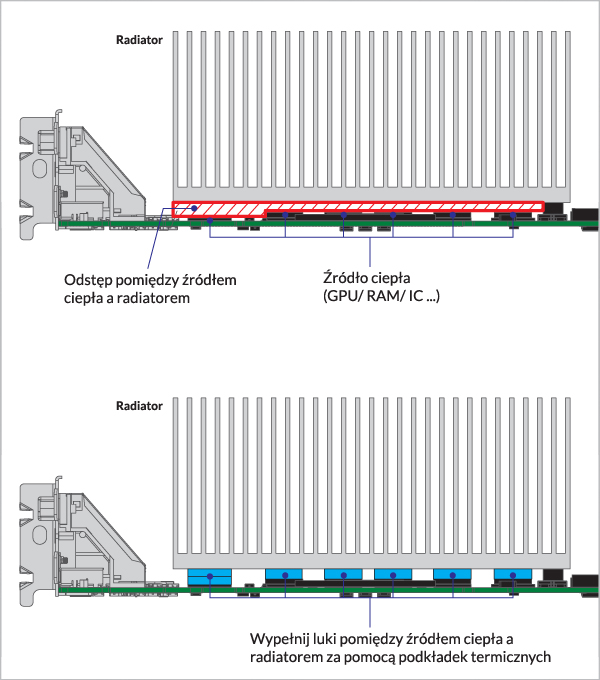

Celem zastosowania podkładek termicznych jest wypełnienie luki pomiędzy źródłem ciepła (np. procesorem graficznym, pamięcią RAM, układami scalonymi) a radiatorami.
Aby wypełnić szczelinę i całkowicie pokryć powierzchnie, należy dobrać odpowiednią grubość podkładki termicznej, wybierając grubość podkładki ponad odległość szczeliny. Na przykład, należy użyć jednego kawałka podkładki o grubości 1,5 mm dla szczeliny 1,2 mm / ułożyć 2 kawałki podkładki o grubości 1,5 mm dla szczeliny 2,6 mm.
Jeśli szczelina jest większa niż 3 mm, sugerujemy, abyś zrewidował swój projekt, ponieważ podkładki termiczne są używane do wypełniania małych szczelin i nie będą dobrze działać dla ogromnych szczelin.
Jeśli nie ma prawie żadnej szczeliny (tj. < 0,2 mm), sugeruje się użycie smaru termicznego.
Czynniki wpływające na wydajność podkładek termicznych
Podkładka termiczna o wysokiej przewodności cieplnej oznacza, że może przenosić ciepło bardziej efektywnie, co skutkuje lepszym rozwiązaniem chłodzącym.
Bardziej miękkie podkładki termiczne pozwalaj± na lepsze odkształcenie i lepiej wypełniaj± szczeliny, a tym samym poprawiaj± wydajno¶ć chłodzenia poprzez zwiększenie powierzchni kontaktu dla wymiany ciepła, jak również zmniejszenie nacisku wywieranego na elementy elektroniczne i zapobieganie zginaniu.
Aplikacje o dużej mocy (np. GPU) mogą wymagać podkładki termicznej o wyższej przewodności cieplnej. W zależności od zastosowań, proszę wybrać odpowiednie podkładki termiczne z naszej listy produktów.
Przechowywać ten silikonowy pad termiczny w szczelnym pojemniku, w chłodnym, ciemnym miejscu (zakres temperatur od -10⁰C do 40⁰C), aby przedłużyć trwałość. Zapobiegać wilgoci.
Usunąć poprzednio używany pad (jeśli jest).
Sprawdź, czy usunięta podkładka ma taką samą grubość jak zakupiona podkładka.

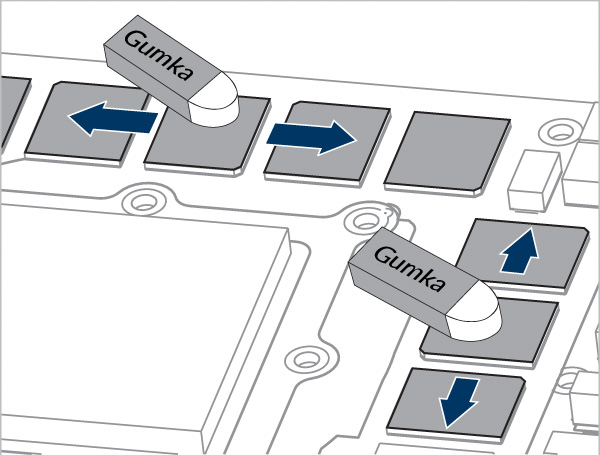

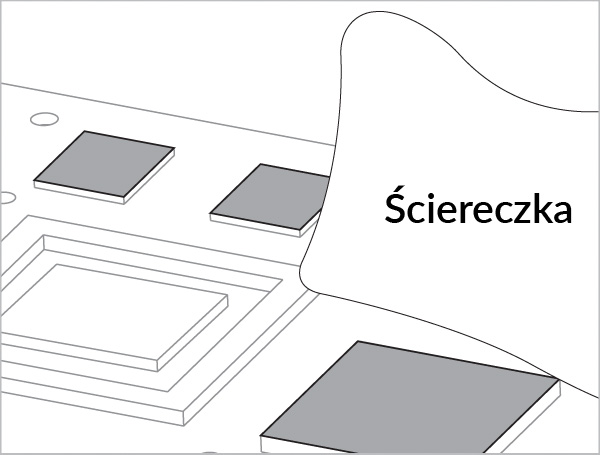

Wyczyść powierzchnię za pomocą MX Cleaner, gumki, ściereczki z mikrofibry lub ręcznika papierowego z dodatkiem alkoholu izopropylowego. Zanieczyszczenia wpływają na transfer ciepła podkładki termicznej poprzez zmniejszenie powierzchni styku.
UWAGA: Ze względu na wyjątkowo niską twardość, wymagana jest pewna ostrożność przy odklejaniu folii ochronnej. Aby uniknąć rozdarcia cienkich podkładek, zalecamy użycie noża użytkowego do odklejenia plastikowej folii.
Przegląd
Przed rozpoczęciem sprawdź, czy zakupiony pad ma taką samą grubość jak wymieniany pad.

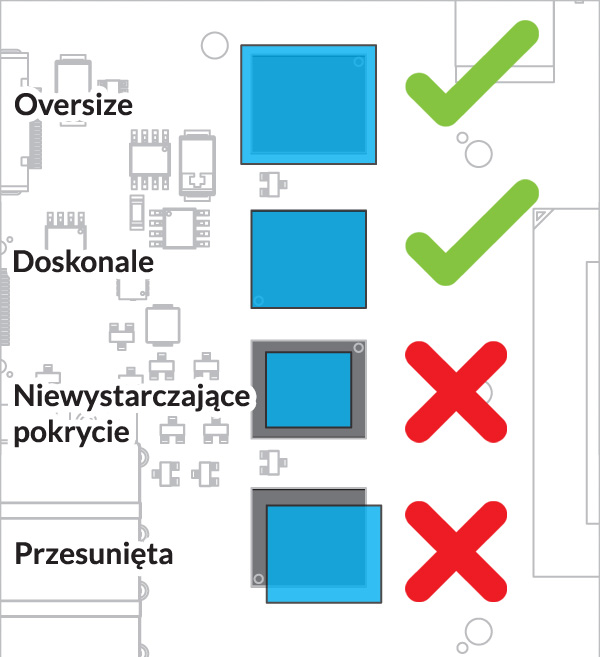

Zmierz rozmiar obszaru, który chcesz zastosować. *** Aby uzyskać szczegółowe instrukcje, sprawdź odpowiednie kategorie produktów (tj. pamięci RAM, M.2 itp.).
Możesz przeciąć podkładkę termiczną nożyczkami lub nożem kuchennym z założonymi plastikowymi arkuszami ochronnymi.
Odklej róg za pomocą noża / nożyczek.
Usuń przezroczysty arkusz ochronny, ostrożnie odwijając go do tyłu, aby utworzyć kąt 180 stopni.
NIE ciągnij podkładki do góry.
UWAGA: Ze względu na wyjątkowo niską twardość, wymagana jest pewna ostrożność przy odklejaniu folii ochronnej. Aby uniknąć rozdarcia cienkich podkładek, zalecamy użycie noża użytkowego do odklejenia plastikowej folii.
Delikatnie przyłóż podkładki termiczne zaczynając od jednego końca i stopniowo przechodząc do drugiego.
Odklej plastikowe arkusze z siatką rombową i dokończ pozostały montaż.
RAM Sticks

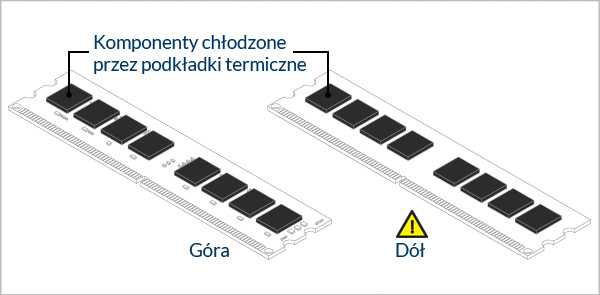

Chipy są zazwyczaj obszarem, który wymaga chłodzenia. Dlatego ważne jest, aby wyciąć wystarczającą długość i szerokość podkładki termicznej, aby pokryć wszystkie te chipy. Jeśli chodzi o grubość, wybierz podkładki termiczne o takiej samej lub większej grubości niż te standardowe.
Dla większości standardowych rozmiarów pamięci RAM, powinieneś być w stanie bezpośrednio zastosować naszą podkładkę termiczną 120*20mm bez dodatkowego cięcia. Jeśli okaże się, że nie można pokryć wszystkich chipów jednym kawałkiem podkładki termicznej, przytnij więcej i zastosuj na pozostałym obszarze.
W przypadku formatu SODIMM, należy przyciąć podkładkę termiczną o mniejszej długości.
Uwaga
Jeśli na spodzie pamięci RAM znajdują się chipy, pamiętaj, aby zastosować podkładkę termiczną również po tej stronie. Jeśli nie, nadal sugeruje się zastosowanie podkładki termicznej na PCB, ponieważ może ona pomóc w odprowadzaniu ciepła z chipów pamięci.
DYSK SSD M.2
Chipy są zazwyczaj obszarem, który wymaga chłodzenia. Dlatego należy przyciąć podkładkę termiczną o odpowiedniej długości i szerokości, aby pokryć wszystkie chipy. Możesz też pobrać i wydrukować "M.2 Thermal Pad Standard Cut.pdf" i przyciąć zgodnie z typem / rozmiarem M.2 (np. 2230, 2242, 2260, 2280, 22110).
Uwaga

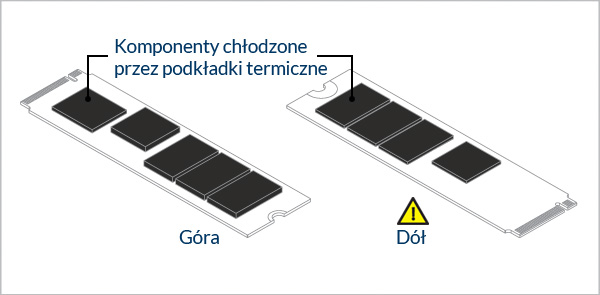

Jeśli na spodzie Twojego M.2 znajdują się chipy, pamiętaj, aby zastosować podkładkę termiczną również po tej stronie. Jeśli nie, nadal sugeruje się zastosowanie podkładki termicznej na PCB, ponieważ może ona pomóc w odprowadzaniu ciepła z M.2.

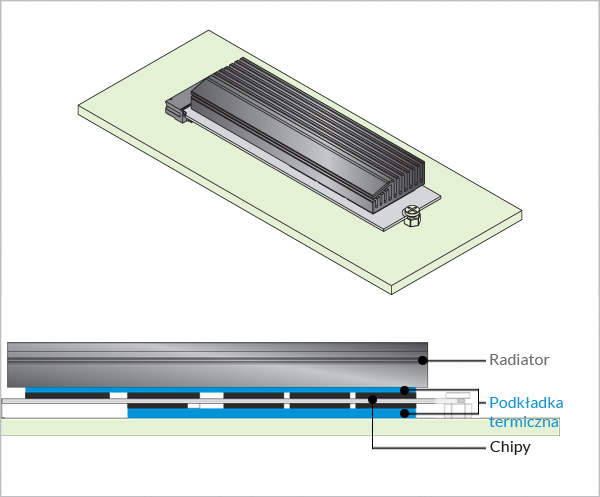

W przypadku M.2, chipy, które wymagają chłodzenia za pomocą podkładki termicznej i radiatora często mają różną wysokość. Może być konieczne wycięcie wielu kawałków podkładki termicznej o różnych rozmiarach i grubościach, aby wypełnić wszystkie te luki.
Ustal, jakiego typu radiatorów używasz.
Jeśli Twój M.2 jest domyślnie wyposażony w mały radiator na górze, a Ty tylko wymieniasz stare podkładki termiczne, możesz po prostu wybrać taką samą lub o tej samej grubości tuż nad starą podkładką.
W innym przypadku, np. instalujesz nowy M.2 do karty rozszerzeń PCIe z dużym radiatorem, system montażu jest inny. Dlatego sugeruje się przestrzeganie poniższych wskazówek krok po kroku.
Aby zapewnić pełny kontakt między źródłami ciepła a radiatorem, wymiary i grubość podkładek termicznych mają kluczowe znaczenie dla wydajności i skuteczności chłodzenia..
Aby uzyskać pełne wytyczne dotyczące wyboru odpowiedniej grubości podkładek termicznych dla naszych M.2, proszę kliknąć poniższą "Szczegółową instrukcję" w celu uzyskania bardziej szczegółowych wyjaśnień.
Szczegółowa instrukcja
Istnieje kilka krytycznych wymiarów wpływających na dobór grubości podkładek termicznych:
Dim. A – Odstęp pomiędzy górnym chipem płyty M.2 a radiatorem
Dim. B – Odstęp pomiędzy spodem płytki drukowanej a podstawką
Uwaga
Może się okazać, że grubość chipów nie jest taka sama. Na przykład wysokość kontrolera (Szary chip) jest niższa niż chipów pamięci (Czarne chipy). Jeśli użyjesz tylko jednego kawałka cienkiej podkładki termicznej dla całego M.2, możesz nie być w stanie schłodzić kontrolera lub cieńszych chipów.
Oto krytyczne wymiary dla Ciebie, aby dowiedzieć się, że dwa wymiary podane powyżej, można zmierzyć:
- T1 – Grubość górnej części chipa
- T2 – Grubość chipa na spodzie (zignoruj ten wymiar, jeśli nie ma chipów na spodzie twojego M.2)
Dim. C - Wysokość slotu M.2
To w zasadzie mówi ci Dim. B, jeśli nie ma żetonów na spodzie twojego M.2, ponieważ Bottom Gap jest ograniczony przez wysokość slotu M.2. Jeśli po obu stronach Twojego M.2 znajdują się żetony, możesz odjąć ich wysokość od wartości Bottom Gap. Proszę zapoznać się z poniższą tabelą, aby sprawdzić wartości referencyjne.
Stąd,
- Dla M.2 bez dolnych układów scalonych → dolna szczelina między płytką a podstawą= Dim. B
- Dla M.2 z dolnymi chipami → Dolna szczelina pomiędzy dolnymi chipami a podstawą = Dim. B - T2
| Wysokość szczeliny M.2 (mm) | Dla modułów dwustronnych | Dim. B |
|---|---|---|
| 2.15 | Nie | 0.6 |
| 3.1 | Tak | 1.5 |
| 4.1 | Tak | 2.5 |
Dim. D - Wysokość standoffów dla radiatorów.
Ogranicza ona odstęp między radiatorem a górnym chipem Twojej płyty M.2. Ponieważ otrzymałeś wymiar pomiędzy dolną powierzchnią płytki M.2 a podstawą, mogłeś obliczyć odległość od górnej powierzchni płytki M.2 do podstawy, ponieważ grubość płytki jest stała (tj. 0,8 mm).
Stąd,
- Górna szczelina pomiędzy górnymi chipami a radiatorem = Dim. A = Dim. D - Dim. B - 0,8 - T1
Po zakończeniu obu obliczeń Top Gap i Bottom Gap, wybierz grubość podkładek termicznych tuż nad każdą wartością (np. użyj 1.5mm podkładki dla 1.2mm szczeliny).
Jeśli opis tekstowy jest dla Ciebie trudny do zrozumienia, kliknij na poniższy "Case Study" i postępuj zgodnie z instrukcją krok po kroku.
Studium przypadku
Instalujesz dysk M.2 z chipami po obu stronach w karcie rozszerzeń PCIe z radiatorem.
Zmierzyłeś T2 (grubość dolnych chipów) = 0,85 mm, a Dim. C (Wysokość gniazda M.2), który wynosi 4,1 mm. Zgodnie z tabelą, Dim. B = 2,50 mm.
Stąd, dolna szczelina pomiędzy dolnymi chipami a podstawą = Dim. B - T2 = 2,50 - 0,85 = 1,65 mm.
→ Powinieneś wybrać podkładkę o grubości 2 mm lub ułożyć dwa kawałki podkładki o grubości 1 mm, aby wypełnić tę lukę.
Ponadto odkryłeś, że chipy kontrolera i chipy pamięci mają różną grubość, które są T1a = 1 mm i T1b = 1,60 mm. Następnie zmierzyłeś Dim. D (wysokość podstawki pod radiator) = 5,20 mm.
Z tego wynika, że Dim. A1 (górna szczelina dla chipów sterownika) = Dim. D - Dim. B - 0,8 - T1a = 5,20 - 2,50 - 0,8 - 1 = 0,9 mm.
→ Powinieneś użyć podkładki o grubości 1 mm, aby wypełnić tę lukę.
Podczas gdy, Dim. A2 (górna szczelina dla układów pamięci) = Dim. D - Dim. B - 0,8 - T1b = 5,20 - 2,50 - 0,8 - 1,6 = 0,3 mm.
→ Należy użyć podkładki o grubości 0,5 mm, aby wypełnić tę lukę.

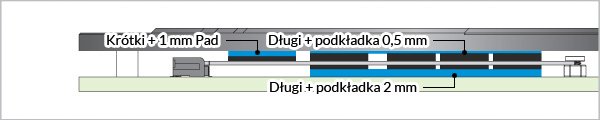

Na koniec otrzymasz krótką podkładkę o grubości 1mm dla chipu kontrolera na górze, długą podkładkę o grubości 0,5mm dla chipów pamięci oraz długą podkładkę o grubości 2mm dla chipów na dole.
Karta graficzna

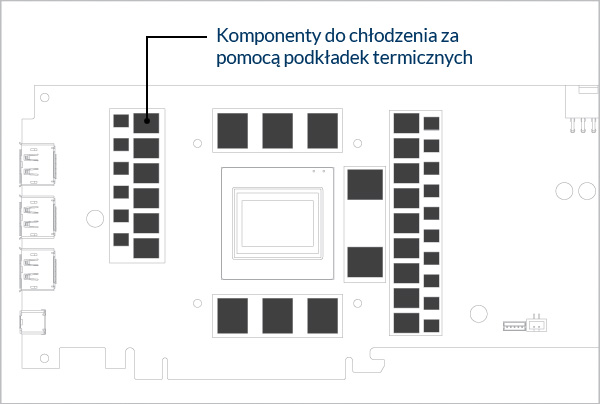

Układy pamięci RAM i VRM to główne obszary, które wymagają chłodzenia za pomocą podkładek termicznych. Dlatego też, konieczne jest wycięcie podkładki termicznej o odpowiedniej długości i szerokości, aby pokryć wszystkie te układy.
Sugeruje się, aby dokładnie sprawdzić, gdzie cooler zastosował podkładki termiczne. Najpierw spróbuj poszukać wytycznych dotyczących podkładek termicznych na stronie internetowej marki Twojego coolera. Jeśli nie ma odpowiednich informacji, można zmierzyć starą podkładkę termiczną, wybrać tę samą grubość i wyciąć ten sam rozmiar do wymiany.

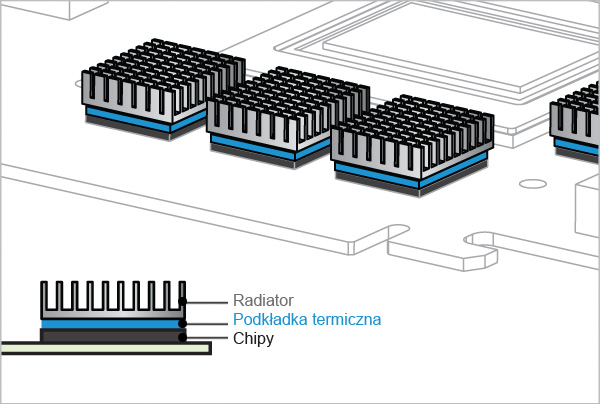

Radiatory chipsetów
W przypadku radiatorów chipsetów, należy przyciąć podkładkę termiczną o takim samym rozmiarze jak chip i wymienić ją na nową.
