Installation

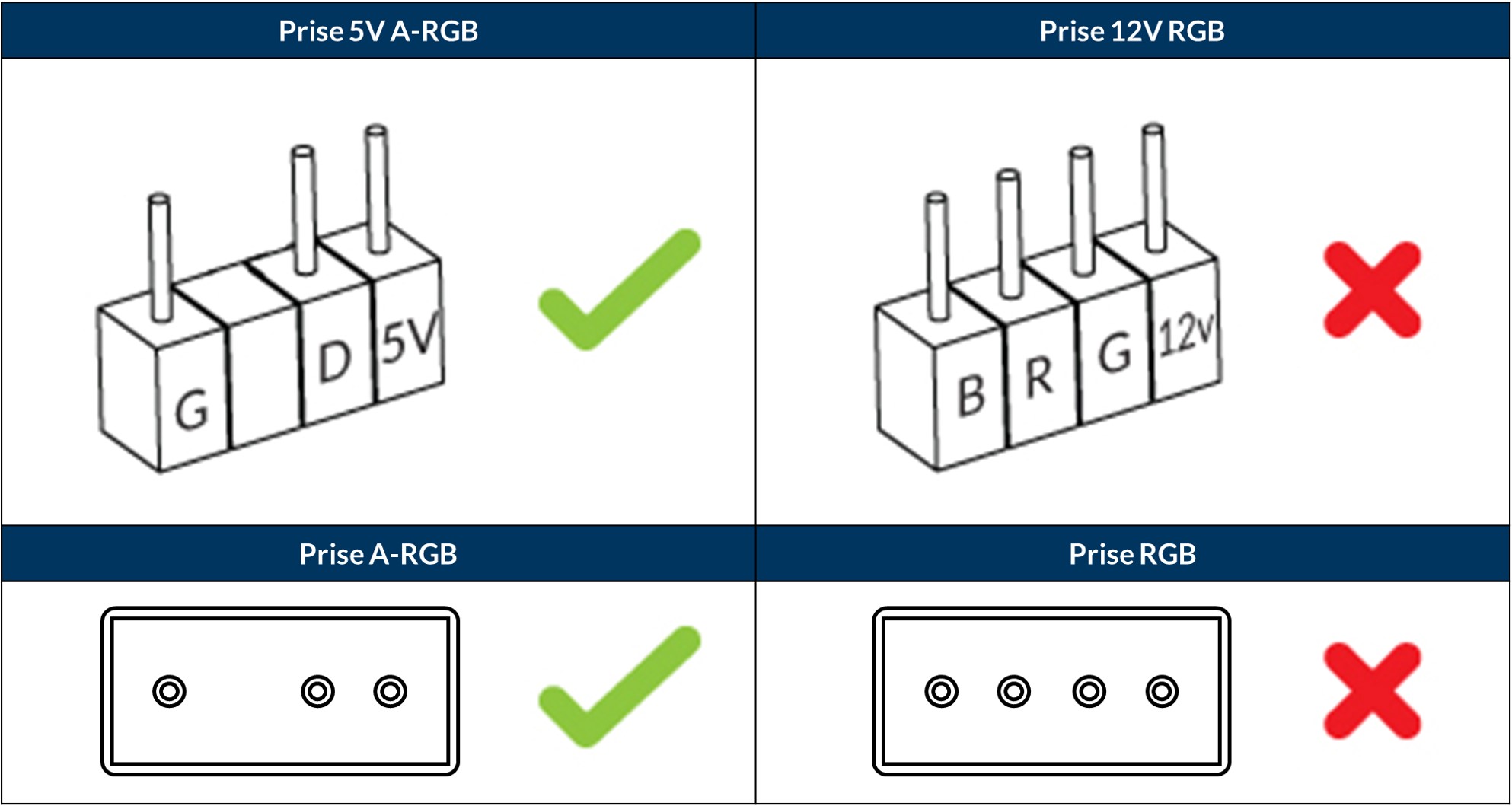

Étape 1 : identifier l’en-tête approprié sur votre carte mère

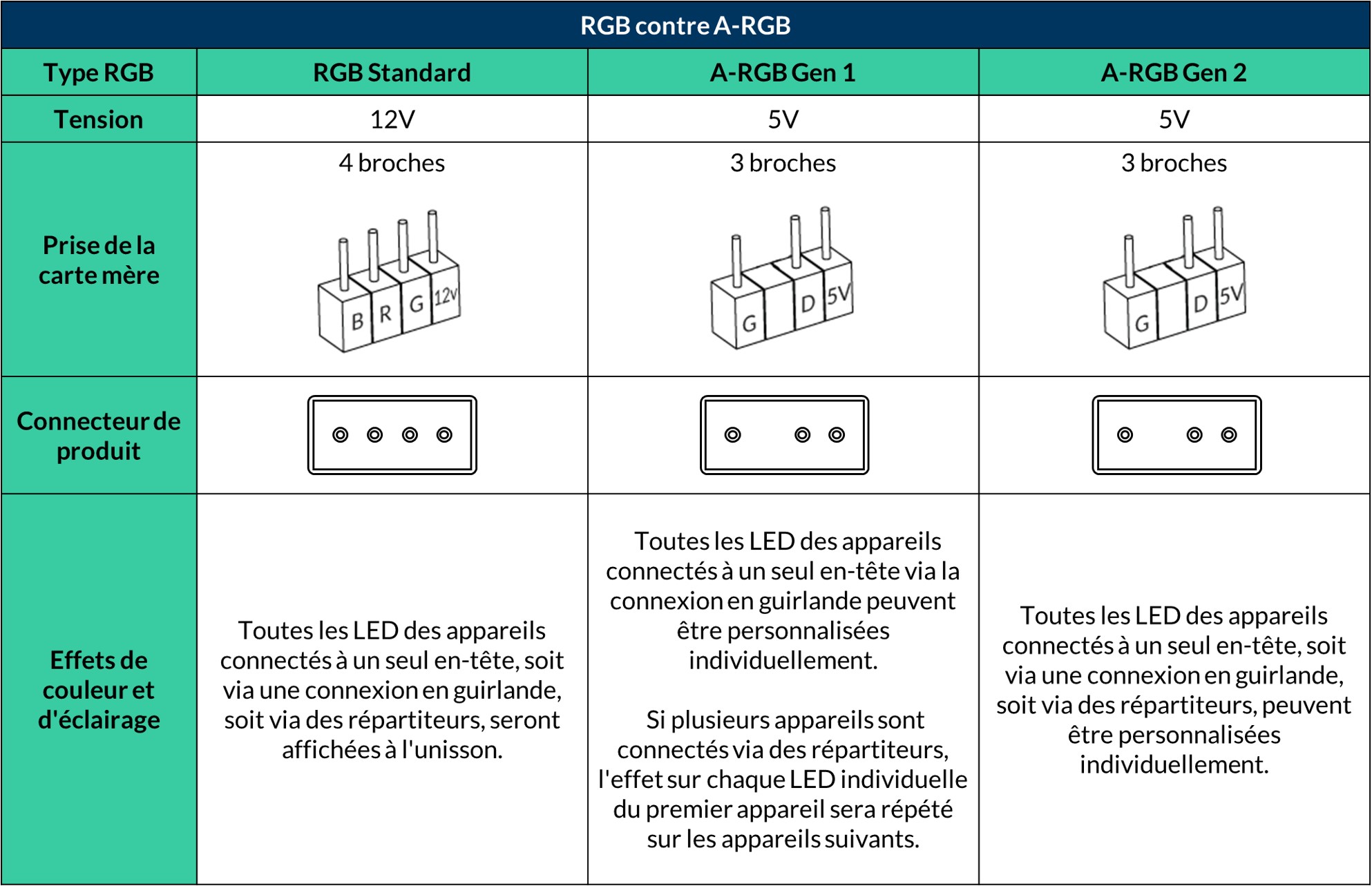

Selon la marque et le niveau, les cartes mères les plus récentes proposent généralement deux types d'en-têtes visuellement distincts liés à l'éclairage RGB :
Attention
RGB et A-RGB ne sont pas compatibles entre eux !
Pour le connecteur 5V A-RGB, les noms indiqués sur la carte mère varient selon les fabricants. Veuillez vous référer au manuel de votre carte mère pour plus de détails
Étape 2 : Connexion de la prise A-RGB à l'en-tête A-RGB de votre carte mère
Sur certains produits A-RGB d'ARCTIC, la prise A-RGB peut avoir un marquage en forme de flèche, qui doit s'aligner avec le 5 V sur la prise A-RGB de la carte mère.
(Facultatif) Étape 3 : Comment connecter des ventilateurs en guirlande
Attention
Comme certaines cartes mères disposent d’un nombre limité de connecteurs A-RGB, les produits A-RGB de ARCTIC sont fournis avec des câbles compatibles en chaîne (daisy-chain) permettant de contrôler jusqu’à 5 ventilateurs par connecteur. Cette limitation est due au courant total disponible sur le connecteur et peut être contournée à l’aide d’un injecteur d’alimentation.
Le chaînage en guirlande est un schéma de câblage dans lequel deux ou plusieurs appareils sont branchés les uns aux autres pour former une chaîne continue, les connectant ainsi en série. Par conséquent, le signal de couleur et les effets d'éclairage de chaque LED envoyés depuis l'en-tête peuvent être contrôlés indépendamment.
Les répartiteurs, ou connexions séparées, font référence à un schéma de câblage dans lequel deux ou plusieurs appareils sont connectés en parallèle. Par conséquent, le signal pour les effets de couleur et d'éclairage envoyés depuis l'en-tête pour chaque LED est également divisé en deux ou plusieurs copies de lui-même.
Contrôle logiciel
Les produits A-RGB d'ARCTIC sont compatibles avec une large gamme de cartes mères (dont ASUS, GIGABYTE, ASRock et MSI). Bien que la plupart des cartes mères disposent de leur propre logiciel RGB, leurs fonctionnalités sont souvent limitées et peuvent ne pas prendre en charge tous les composants compatibles RGB dans une configuration donnée.
Pour un contrôle complet et une synergie améliorée avec les périphériques, ARCTIC recommande d'utiliser SignalRGB, une application gratuite qui vous permet de personnaliser l'éclairage RGB de votre configuration comme bon vous semble. Ils offrent également une prise en charge d'une large gamme de périphériques.
Installation et configuration des produits ARCTIC sur SignalRGB
Télécharger SignalRGB Premiers pas avec SignalRGB Configuration des périphériquesUtilisez le menu déroulant de tri et la barre de recherche dans SignalRGB pour rechercher les produits A-RGB d'ARCTIC !
Besoin d'aide supplémentaire ? Consultez les forums de SignalRGB Contactez le support SignalRGB Contactez le support technique ARCTIC
Les problèmes d'effets d'éclairage asynchrones peuvent être résolus en faisant pivoter votre appareil à l'aide de SignalRGB.
- Si vous n'utilisez pas actuellement SignalRGB, veuillez télécharger SignalRGB pour commencer.
- À l'aide de SignalRGB, configurez d'abord vos appareils dans la section "Appareils" sous "Système" :
- Organisez les appareils installés dans la section "Dispositions" sous "Éclairage" :
- Pour tout appareil doté d'un effet d'éclairage asynchrone, sélectionnez cet appareil dans la disposition et saisie de 180 dans la case "Rotation"
