Введение

Все новейшие продукты ARCTIC оснащены адресуемыми светодиодами RGB (A-RGB) второго поколения, что обеспечивает расширенное и точное управление не только для достижения различных световых эффектов, но и позволяет регулировать яркость и эффективность каждого светодиода в установке.

Эта страница служит руководством по максимальному использованию потенциала ваших продуктов A-RGB Gen 2 для преобразования эстетики вашей установки и создания уникальной для вас атмосферы. В сочетании с правильным оборудованием и программным обеспечением A-RGB Gen 2 более универсален почти во всех отношениях по сравнению с RGB и A-RGB Gen 1, поскольку он обеспечивает абсолютный контроль над каждым светодиодом.

Внимание

Обратите внимание, что данное руководство предназначено только для продуктов A-RGB и не распространяется на продукты RGB.

В таблице ниже кратко рассматриваются некоторые основные различия между стандартным RGB, A-RGB Gen 1 и A-RGB Gen 2.

Монтаж

Шаг 1: Определение правильного разъема на материнской плате

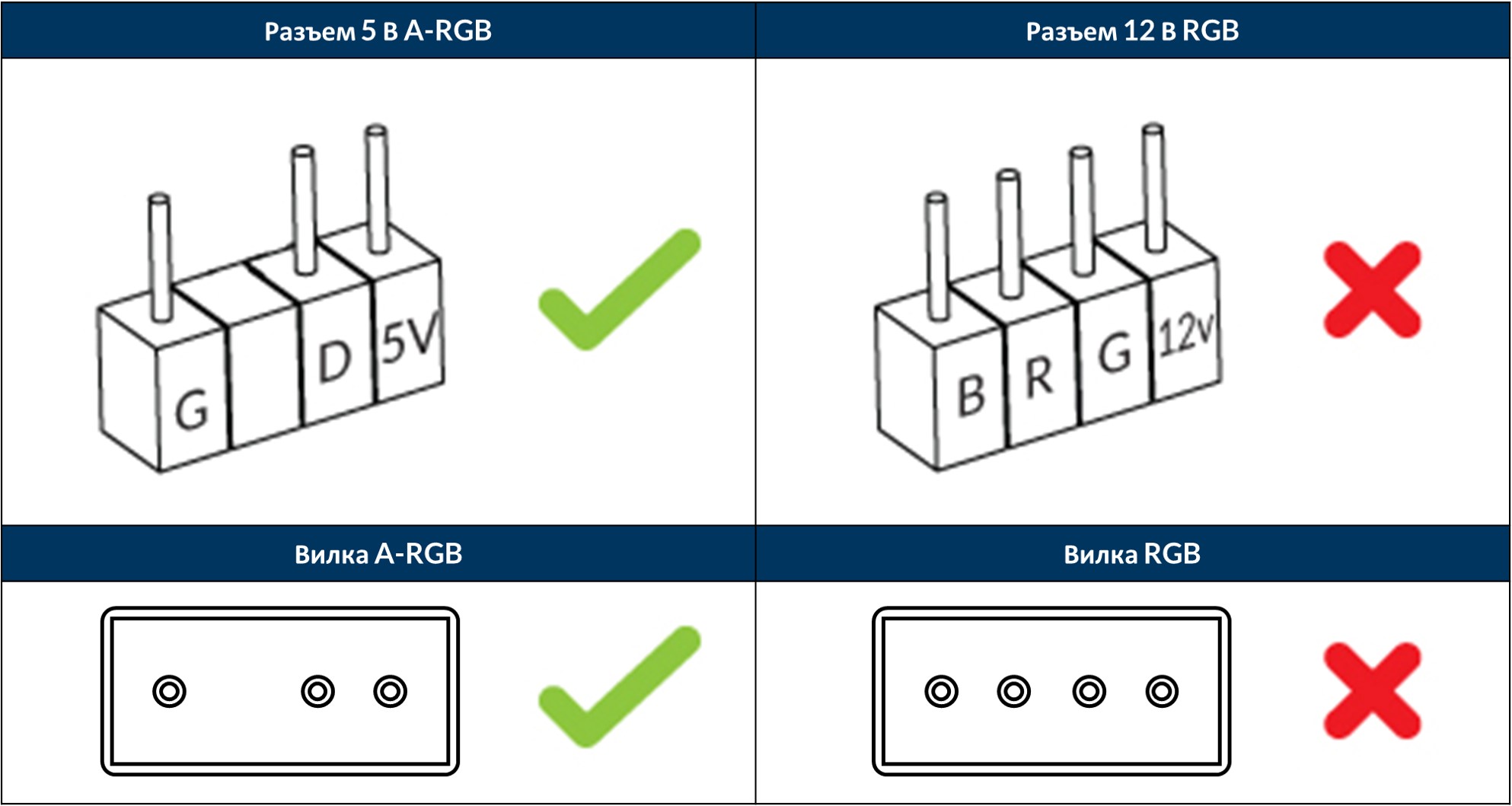

В зависимости от марки и уровня новейшие материнские платы обычно предлагают два типа визуально различимых разъемов, связанных с RGB-подсветкой:

Внимание:

RGB и A-RGB несовместимы друг с другом!

Для 5V A-RGB Header разные производители будут иметь разные названия, указанные на материнской плате. Пожалуйста, обратитесь к руководству по вашей материнской плате для получения более подробной информации.

Шаг 2: Подключение штекера A-RGB к разъе

На некоторых продуктах A-RGB компании ARCTIC на штекере A-RGB может быть маркировка в виде стрелки, которая должна совпадать с отметкой 5 В на разъеме A-RGB на материнской плате.

(Необязательно) Шаг 3: Как соединить вентиляторы в цепочку

Внимание

Поскольку некоторые материнские платы имеют ограниченное количество разъемов A-RGB, продукты ARCTIC A-RGB Gen 2 поставляются с кабелями с возможностью последовательного подключения для управления до 5 вентиляторами на разъем. Это ограничение обусловлено общим током, доступным на разъеме, и его можно обойти с помощью инжектора питания.

Пожалуйста, не используйте разветвительные соединения, так как только продукты с последовательным подключением совместимы с продуктами ARCTIC A-RGB Gen 2! При объединении продуктов A-RGB Gen 2 других брендов, пожалуйста, обратите внимание на их соответствующие схемы подключения, чтобы обеспечить надлежащую совместимость.

Последовательное подключение против разветвителей

Последовательное подключение — это схема электропроводки, в которой два или более устройств подключаются друг к другу, образуя непрерывную цепь, таким образом соединяя их последовательно. В результате сигнал для цвета и световых эффектов для каждого светодиода, отправляемый с заголовка, может управляться независимо.

Сплиттеры, или разделенные соединения, относятся к схеме электропроводки, где два или более устройств соединены параллельно. В результате сигнал для цвета и световых эффектов, отправляемый из заголовка для каждого светодиода, также разделяется на две или более копий самого себя.

Программное управление

Продукция ARCTIC A-RGB совместима с широким спектром материнских плат (включая ASUS, GIGABYTE, ASRock и MSI). Хотя большинство материнских плат имеют собственное программное обеспечение RGB, они часто ограничены в функциональности и могут не поддерживать все компоненты включения RGB в данной настройке.

Для полного контроля и улучшенной синергии с периферийными устройствами ARCTIC рекомендует использовать SignalRGB, бесплатное приложение, позволяющее вам настраивать RGB-освещение в вашей установке так, как вы считаете нужным. Они также предлагают поддержку широкого широкого спектра периферийных устройств.
