Outils nécessaires

Philips Head Screwdriverl Tournevis à tête Philips PH2

Contenu de l’emballage
Freezer 36 A-RGB Rev 6
Préparation
Freezer 36 A-RGB Rev 6

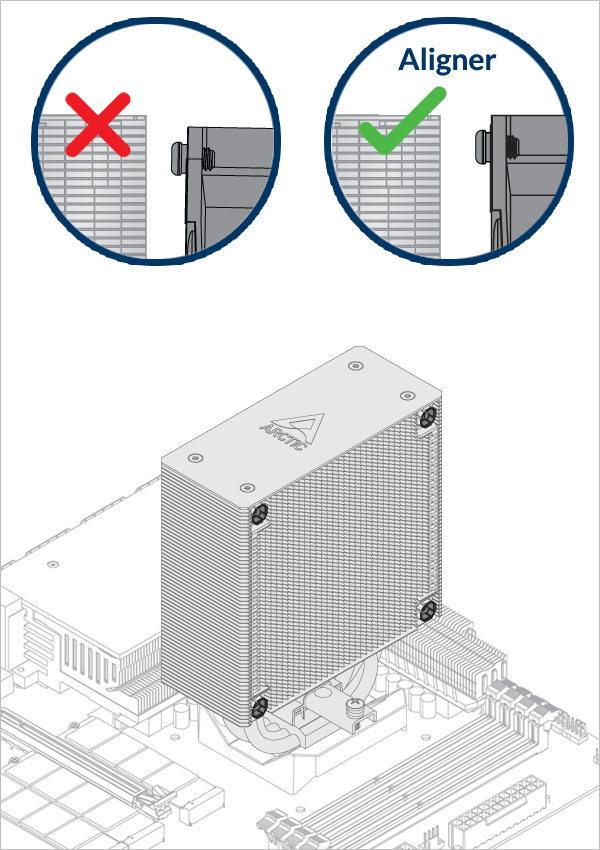

Installation
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

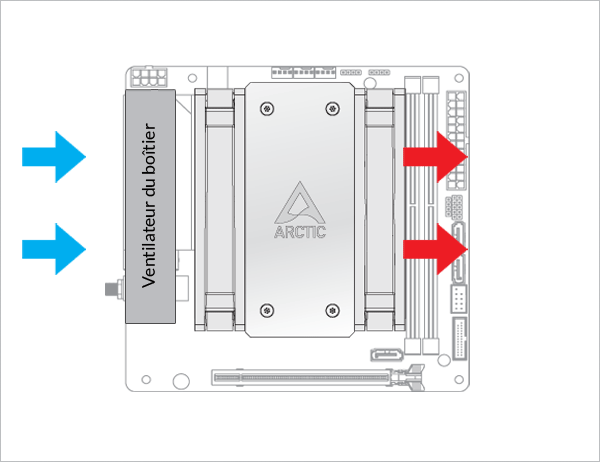

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

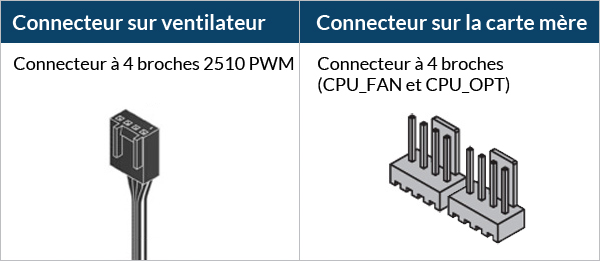

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

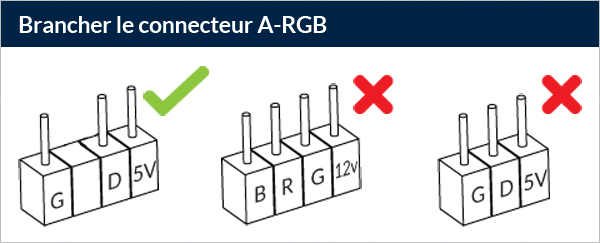

Pour profiter pleinement de votre produit A-RGB, veuillez consulter ce guide de configuration A-RGB.

Outils nécessaires

Philips Head Screwdriverl Tournevis à tête Philips PH2

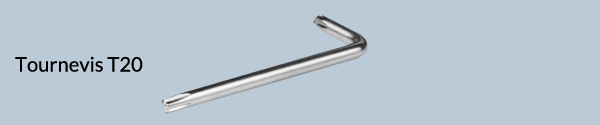

T20 Screw driver Tournevis T20 (inclus dans l’emballage)

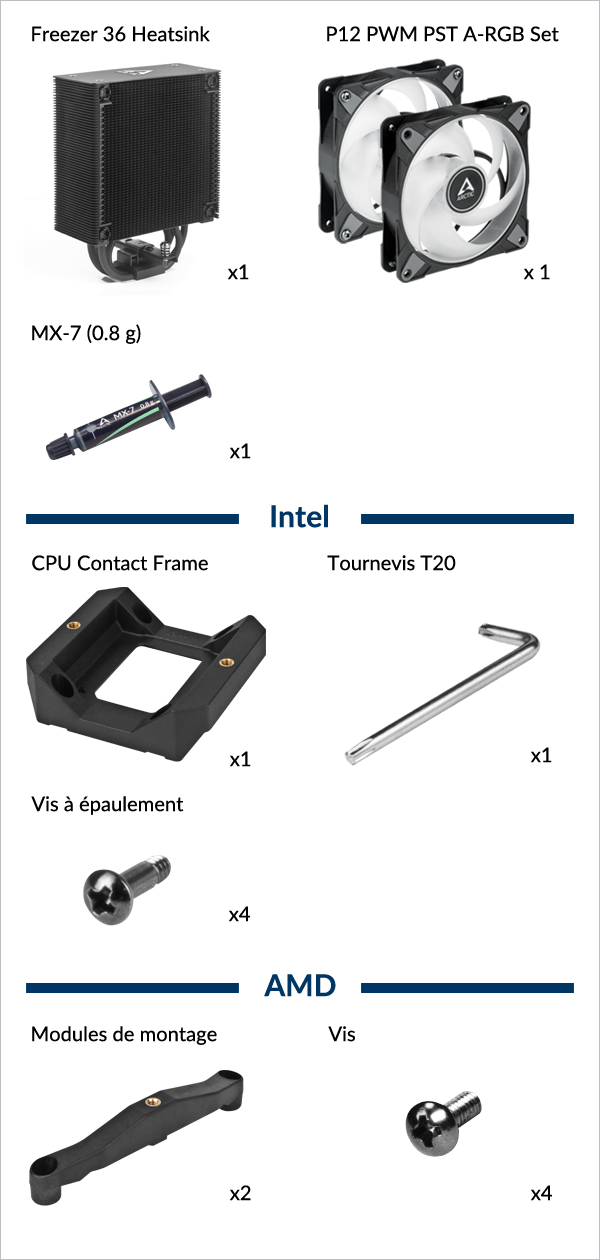

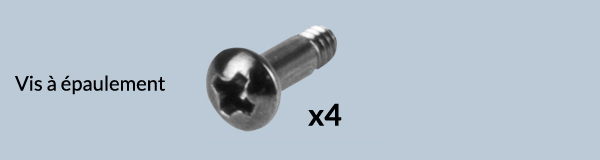

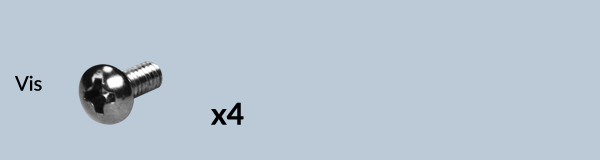

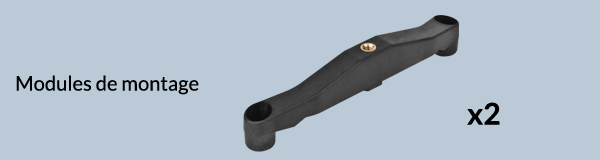

Contenu de l’emballage
Freezer 36 A-RGB Rev 6

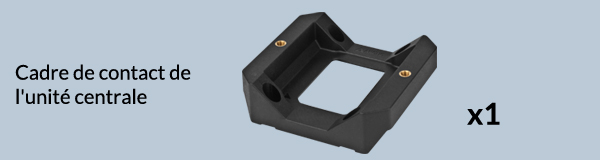

Contact Frame Installation

Attention

En fonction de la carte mère, fixer la plaque arrière du socket de l’une des deux manières indiquées ci-dessous.

    La carte mère se trouve-t-elle à l’extérieur du boîtier ?

  • Oui
  • Non

Placer un rembourrage épais (une carte d’intérieur d’emballage par exemple) sous la plaque arrière du socket pour le soutenir grâce à une surface plane et horizontale Freezer 36 A-RGB Rev 6

Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attention

Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attention

Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.

Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.

Freezer 36 A-RGB Rev 6

Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Avertissement

Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Le rembourrage épais peut être retiré une fois que le cadre de contact du processeur est correctement resserré.

Appliquer du ruban adhésif à l’arrière de la carte mère pour fixer la plaque arrière du socket. Poser le boîtier de l’ordinateur à plat sur une surface horizontale.

Freezer 36 A-RGB Rev 6

Ouvrir le mécanisme de chargement indépendant (ILM), aligner et placer le processeur dans le socket

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attention

Conserver les pièces démontées pour les réassembler ultérieurement. L’ILM doit être réinstallé si la carte mère doit être renvoyée pour réparation ou garantie.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attention

Le cadre de contact du processeur est conçu pour être compatible avec les processeurs LGA1851 et LGA1700, sélectionnez ci-dessous pour voir la compatibilité de votre processeur.

Alignez le processeur au milieu de la découpe du cadre de contact du processeur. Il doit y avoir des espaces (surlignés en rouge) sur les côtés gauche et droit du processeur.

Freezer 36 A-RGB Rev 6

Alignez le processeur sur le bord supérieur de la découpe du cadre de contact du processeur. Il doit y avoir un espace (surligné en rouge) sous le processeur.

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Avertissement

Enfoncez légèrement les 4 vis en effectuant 2 tours avant de les serrer selon un schéma croisé de manière uniforme pour ne pas endommager le processeur.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Le ruban adhésif appliqué sur la plaque arrière peut être retiré une fois que le cadre de contact du processeur est bien resserré.

Installation
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Cliquer ici pour en savoir plus sur l’application des pâtes thermiques.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Les ventilateurs peuvent être pivotés pour faciliter la gestion des câbles

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

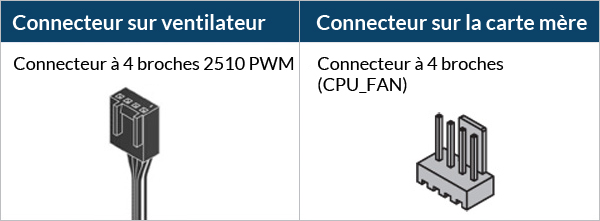

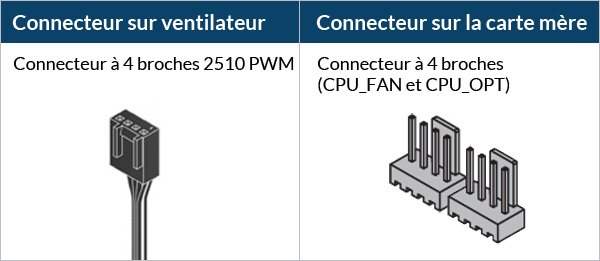

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Pour tirer le meilleur parti de votre refroidisseur, il est recommandé de régler la commande de vitesse du ventilateur dans le BIOS. Suivre ce guide pour régler votre modulation de largeur d’impulsion.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

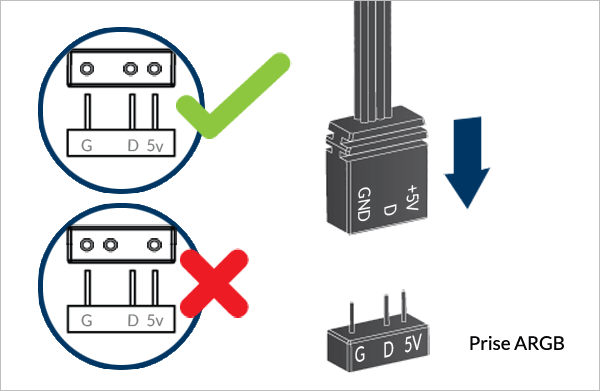

Pour profiter pleinement de votre produit A-RGB, veuillez consulter ce guide de configuration A-RGB.
