Utensili necessari

Philips Head Screwdriverl PH2 Cacciavite a croce

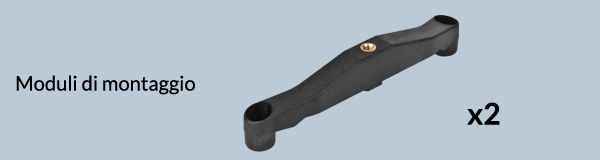

Contenuto della confezione
Freezer 36 A-RGB Rev 6
Preparazione
Freezer 36 A-RGB Rev 6
Installazione
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Per saperne di più sull'applicazione delle paste termiche, cliccate qui.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

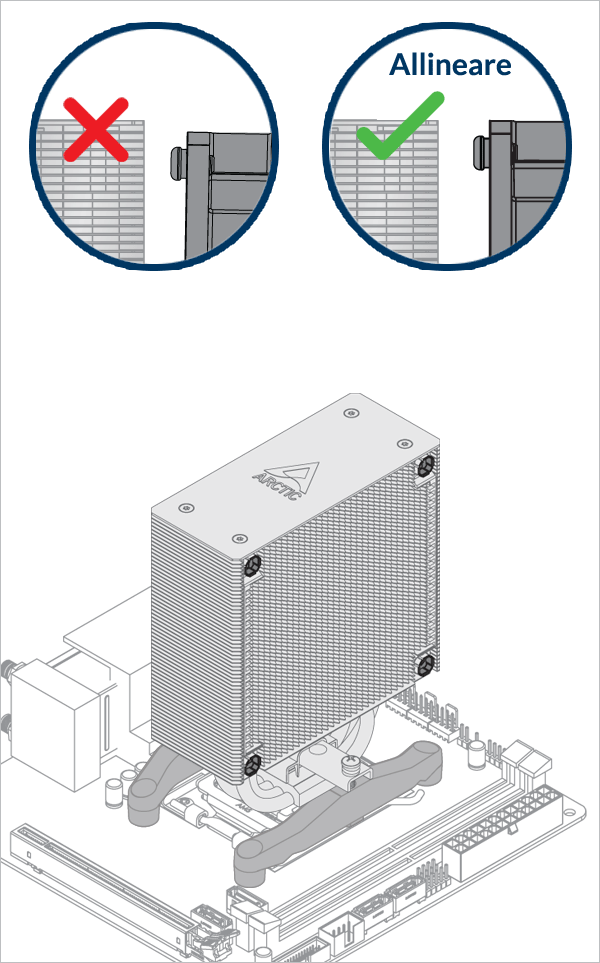

Le ventole possono essere ruotate per facilitare la gestione dei cavi

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Le ventole possono essere ruotate per facilitare la gestione dei cavi

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

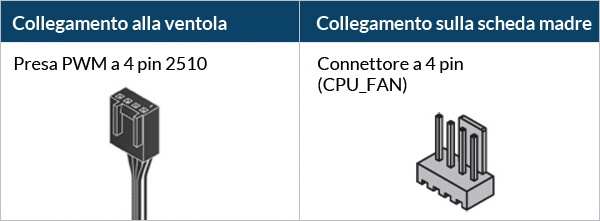

Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

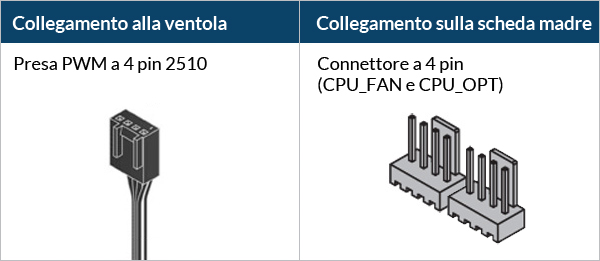

Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

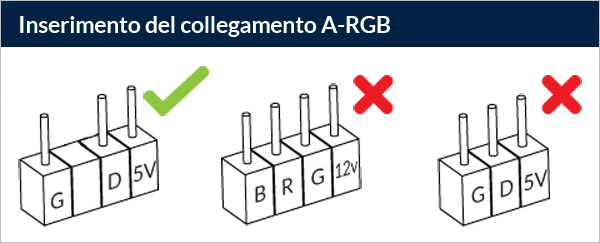

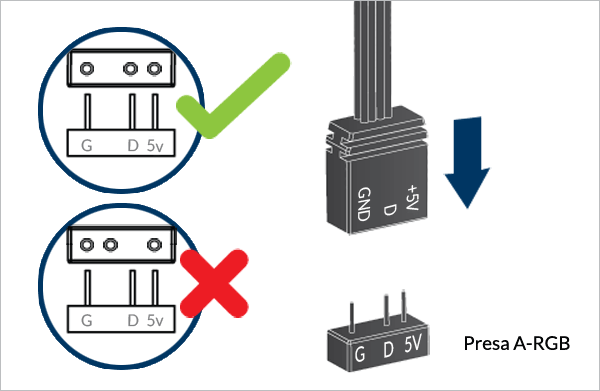

Per sfruttare al meglio il tuo prodotto A-RGB, dai un'occhiata a questa Guida alla configurazione A-RGB.

Utensili necessari

Philips Head Screwdriverl PH2 Cacciavite a croce

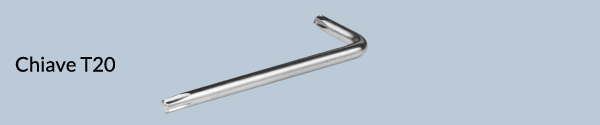

T20 Screw driver Chiave T20 (inclusa nella confezione)

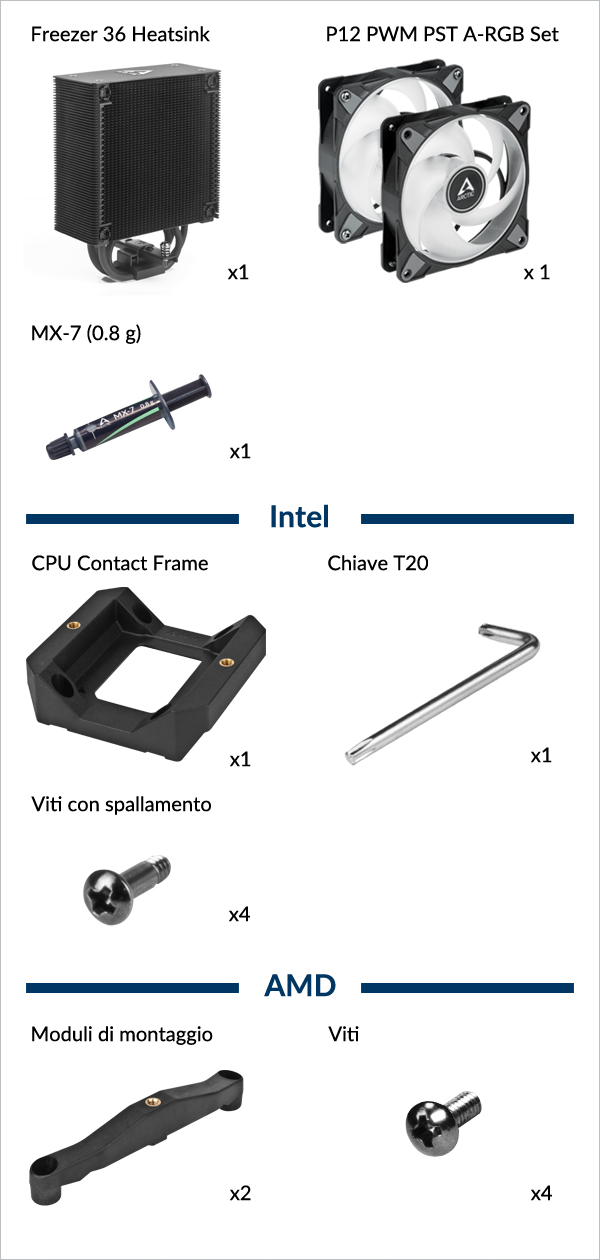

Contenuto della confezione
Freezer 36 A-RGB Rev 6
Contact Frame Installazione

Attenzione

Fissare la piastra posteriore del socket in uno dei due modi indicati di seguito, a seconda delle condizioni della scheda madre.

    La scheda madre è fuori dal case?

  • Sì
  • No

Mettere una base spessa (ad esempio il cartone dell'imballaggio interno) sotto la piastra posteriore della base per sostenerla con una superficie piana e orizzontale

Freezer 36 A-RGB Rev 6

Aprire il meccanismo di caricamento indipendente (ILM), allineare e posizionare la CPU nel socket

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

Conservare le parti rimosse per il rimontaggio in futuro. L'ILM deve essere reinstallato se la scheda madre deve essere restituita per l'assistenza o la garanzia.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

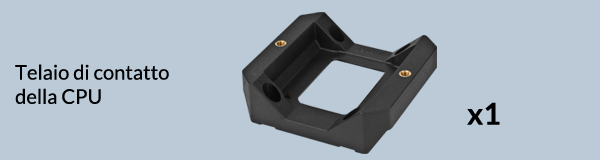

Il telaio di contatto della CPU è realizzato per essere compatibile con le CPU LGA1851 e LGA1700, seleziona qui sotto per vedere la compatibilità della tua CPU.

Allinea la CPU al centro del ritaglio sul telaio di contatto della CPU; dovrebbero esserci degli spazi (evidenziati in rosso) sul lato sinistro e destro della CPU.

Freezer 36 A-RGB Rev 6

Allinea la CPU al bordo superiore del ritaglio sul telaio di contatto della CPU; dovrebbe esserci uno spazio (evidenziato in rosso) sotto la CPU.

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

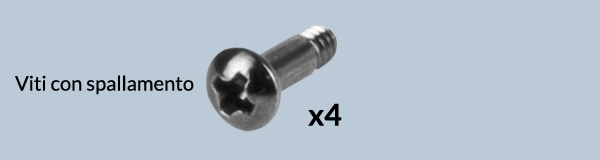

Avvitare leggermente tutte e 4 le viti di 2 giri prima di serrarle a croce in modo per evitare di danneggiare la CPU.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Il sottofondo può essere rimosso dopo il serraggio del CPU-Contact Frame.

Apply painter’s tape on the backside of the motherboard to secure the socket backplate. Lay the PC case flat on a horizontal surface.

Freezer 36 A-RGB Rev 6

Aprire il meccanismo di caricamento indipendente (ILM), allineare e posizionare la CPU nel socket

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

Conservare le parti rimosse per il rimontaggio in futuro. L'ILM deve essere reinstallato se la scheda madre deve essere restituita per l'assistenza o la garanzia.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

Il telaio di contatto della CPU è realizzato per essere compatibile con le CPU LGA1851 e LGA1700, seleziona qui sotto per vedere la compatibilità della tua CPU.

Allinea la CPU al centro del ritaglio sul telaio di contatto della CPU; dovrebbero esserci degli spazi (evidenziati in rosso) sul lato sinistro e destro della CPU.

Freezer 36 A-RGB Rev 6

Allinea la CPU al bordo superiore del ritaglio sul telaio di contatto della CPU; dovrebbe esserci uno spazio (evidenziato in rosso) sotto la CPU.

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Attenzione

Avvitare leggermente tutte e 4 le viti di 2 giri prima di serrarle a croce in modo per evitare di danneggiare la CPU.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Il nastro adesivo attaccato alla piastra posteriore può essere rimosso dopo aver fissato il Contact Frame della CPU.

Installazione
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Per saperne di più sull'applicazione delle paste termiche, cliccate qui.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Le ventole possono essere ruotate per facilitare la gestione dei cavi

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6

Le ventole possono essere ruotate per facilitare la gestione dei cavi

Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6
Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Per ottenere il meglio possibile dal tuo dissipatore, si raccomanda di regolare il controllo della velocità della ventola nel BIOS; segui questa guida per regolare il PWM.

Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6 Freezer 36 A-RGB Rev 6

Per sfruttare al meglio il tuo prodotto A-RGB, dai un'occhiata a questa Guida alla configurazione A-RGB.
