Potřebné nářadí
Křížový šroubovák PH2

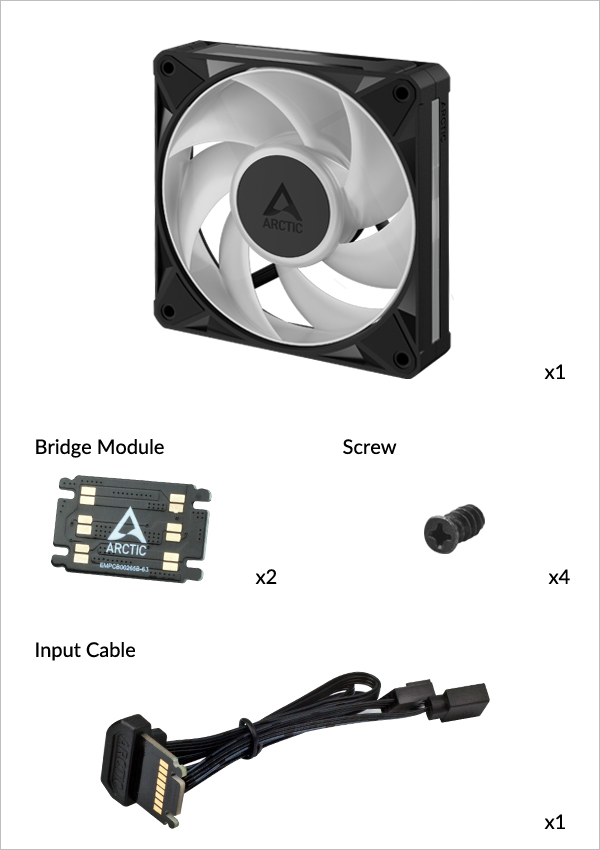

- Jednotlivé balení

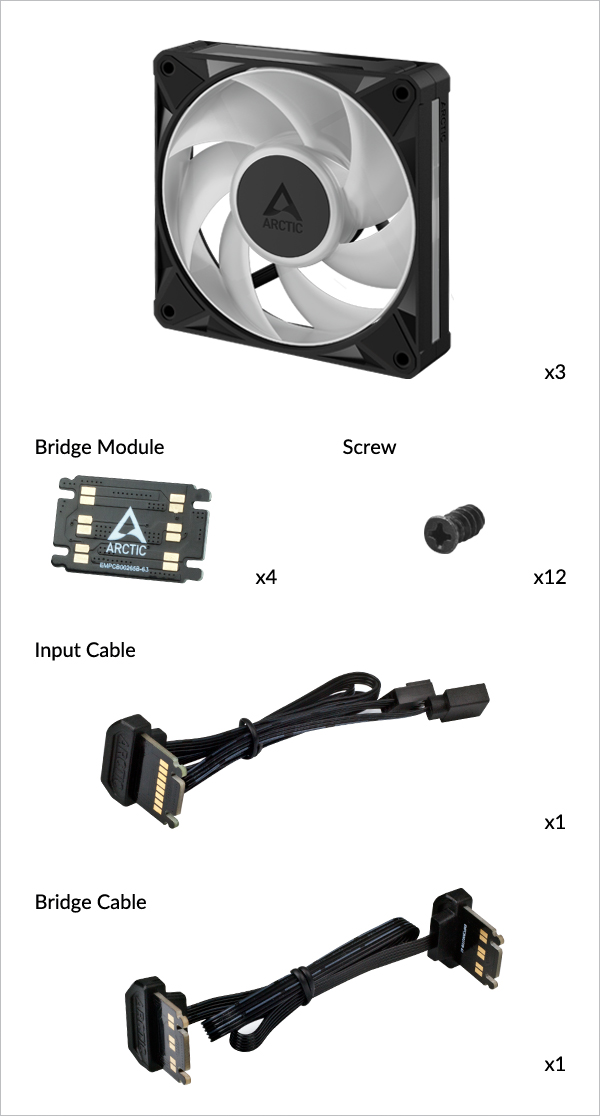

- Trojbalení
Bionix P12 A-RGB

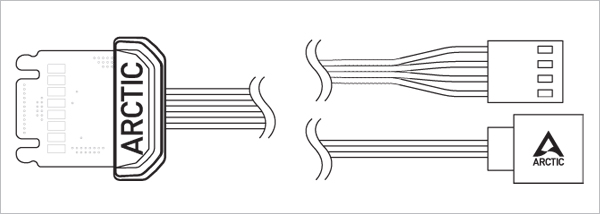

Input Cable
Ovládá otáčky ventilátoru a efekty A-RGB a napájí ventilátor ze základní desky / příslušných řadičů

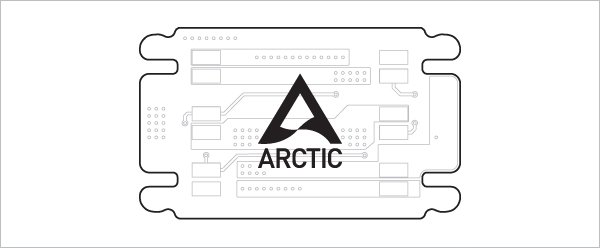

Bridge Module
Pro řetězové propojení sousedních ventilátorů
Input Cable
Ovládá otáčky ventilátoru a efekty A-RGB a napájí ventilátor ze základní desky / příslušných řadičů
Bridge Module
Pro řetězové propojení sousedních ventilátorů

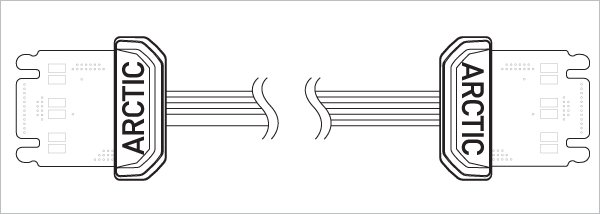

Bridge Cable
Pro řetězové propojení vzdálených ventilátorů
Kabely a moduly pro BioniX P12 A-RGB a P14 A-RGB jsou zaměnitelné a vzájemně kompatibilní. Mezi modely se mohou vyskytnout drobné rozdíly v uložení nebo vzhledu. To je normální a nemá vliv na výkon ani funkčnost.

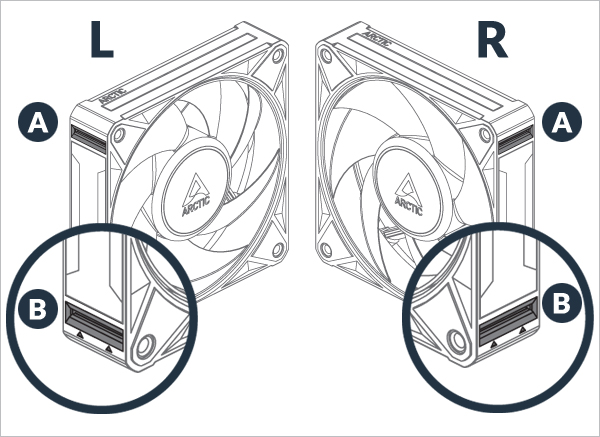

Orientace
A : Elektrický port, který napájí ventilátor
B : Pasivní port pro spojení ventilátorů k sobě

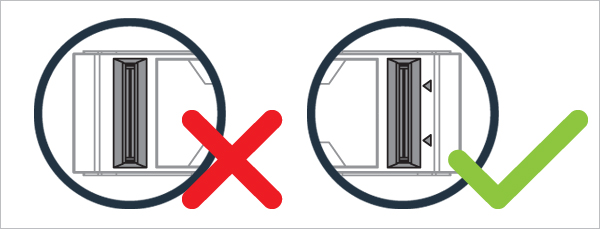

Elektrické porty jsou označeny šipkami
Pozor
Udržuj porty bez cizích předmětů / materiálů
Pro 1. ventilátor

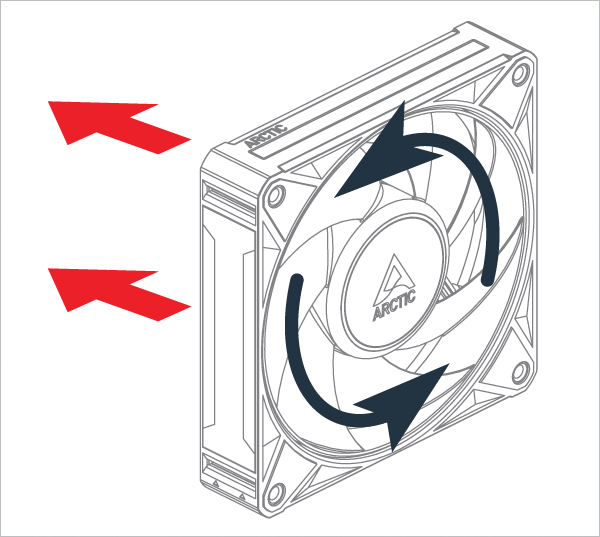

Lze nainstalovat v libovolné orientaci!
Pozor

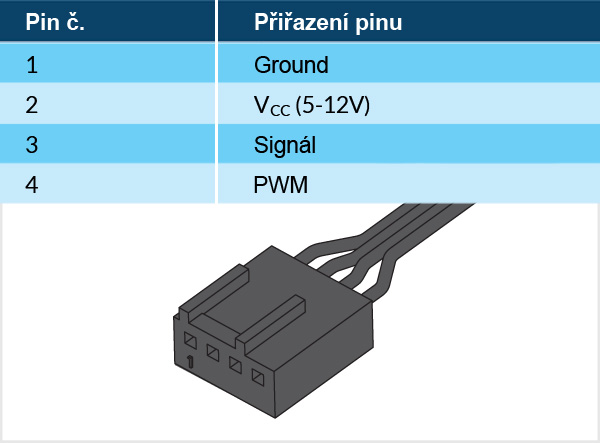

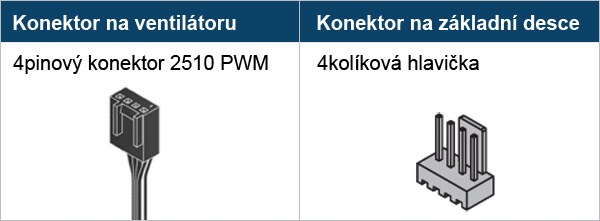

3pinová zásuvka je kompatibilní se 4pinovou zástrčkou, ale ovládání ventilátoru pomocí PWM nebude k dispozici.
Ujisti se, že konektor pro ventilátory na tvé základní desce dokáže dodat dostatek energie pro více ventilátorů. K 1A konektoru připoj nejvýše 3 ventilátory, k 2A konektoru 6 ventilátorů a k 3A konektoru 9 ventilátorů. Podrobnosti najdeš ve specifikacích základní desky.

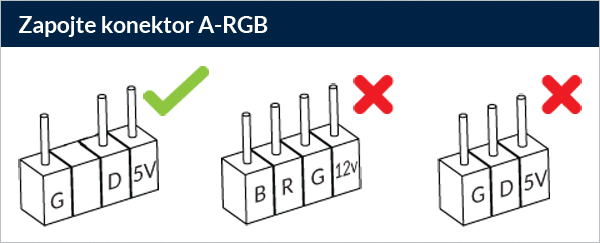

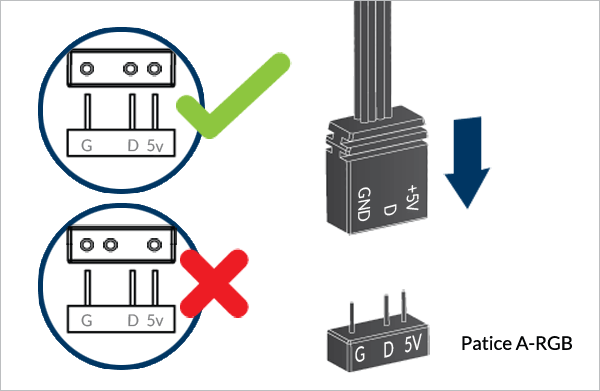

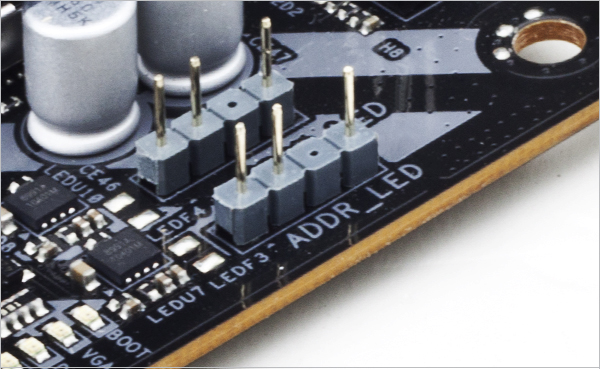

Připoj Input Cable přímo k vyhrazenému konektoru A-RGB. Ujisti se, že konektor A-RGB tvé základní desky dokáže dodat dostatek energie pro více ventilátorů. K 2A konektoru připoj nejvýše 3 ventilátorů a k 3A konektoru 5 ventilátorů. Podrobnosti najdeš ve specifikacích základní desky.
Chceš-li plně využít své produkty A-RGB, přečti si průvodce nastavením A-RGB.
Pro další ventilátory
* Na každý ventilátor jsou potřeba dva Bridge Modules
Lze nainstalovat v libovolné orientaci!

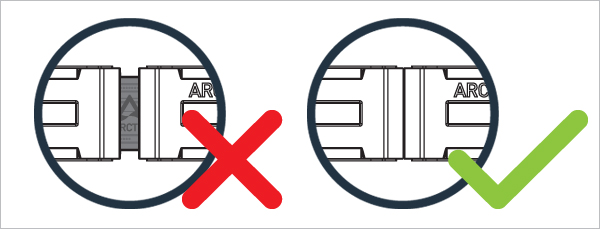

Elektrické porty jsou označeny šipkou a musí být vzájemně zarovnané
* Pouze v trojbalení

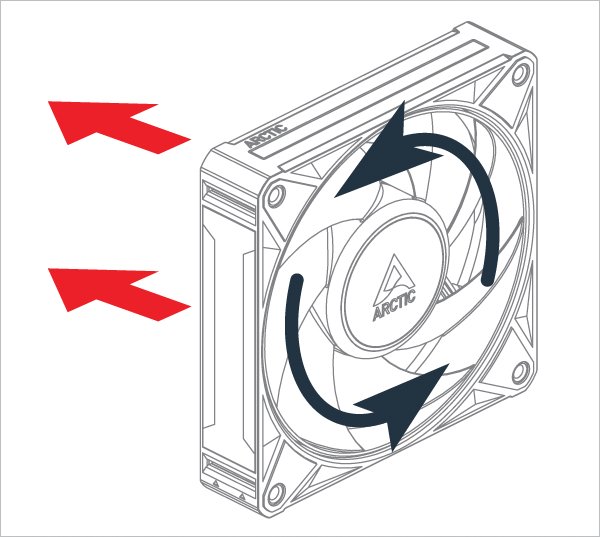

Lze nainstalovat v libovolné orientaci!
Kabely a moduly pro BioniX P12 A-RGB a P14 A-RGB jsou zaměnitelné a vzájemně kompatibilní. Mezi modely se mohou vyskytnout drobné rozdíly v uložení nebo vzhledu. To je normální a nemá vliv na výkon ani funkčnost.

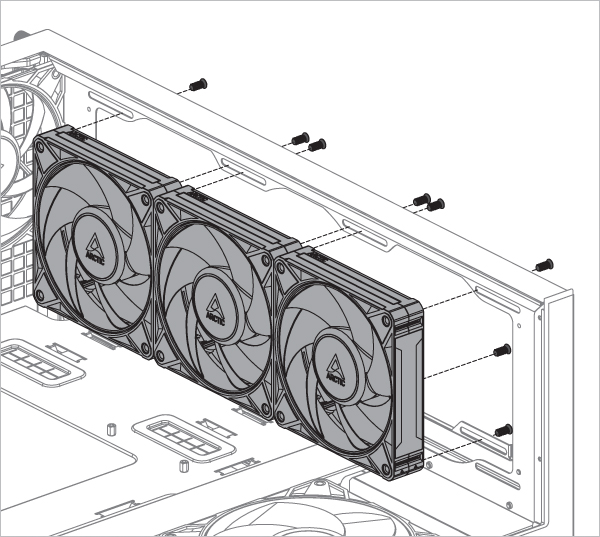

Nejprve spoj všechny ventilátory dohromady, aby byla instalace snazší!
* Na každý ventilátor jsou potřeba 4 šrouby
Nejprve spoj všechny ventilátory dohromady, aby byla instalace snazší!
Šrouby pro radiátor nejsou součástí balení. Použij ty, které byly dodány s chladičem, a zkontroluj, zda projdou ventilátorem a zda závit vyčnívá alespoň o 1 mm.

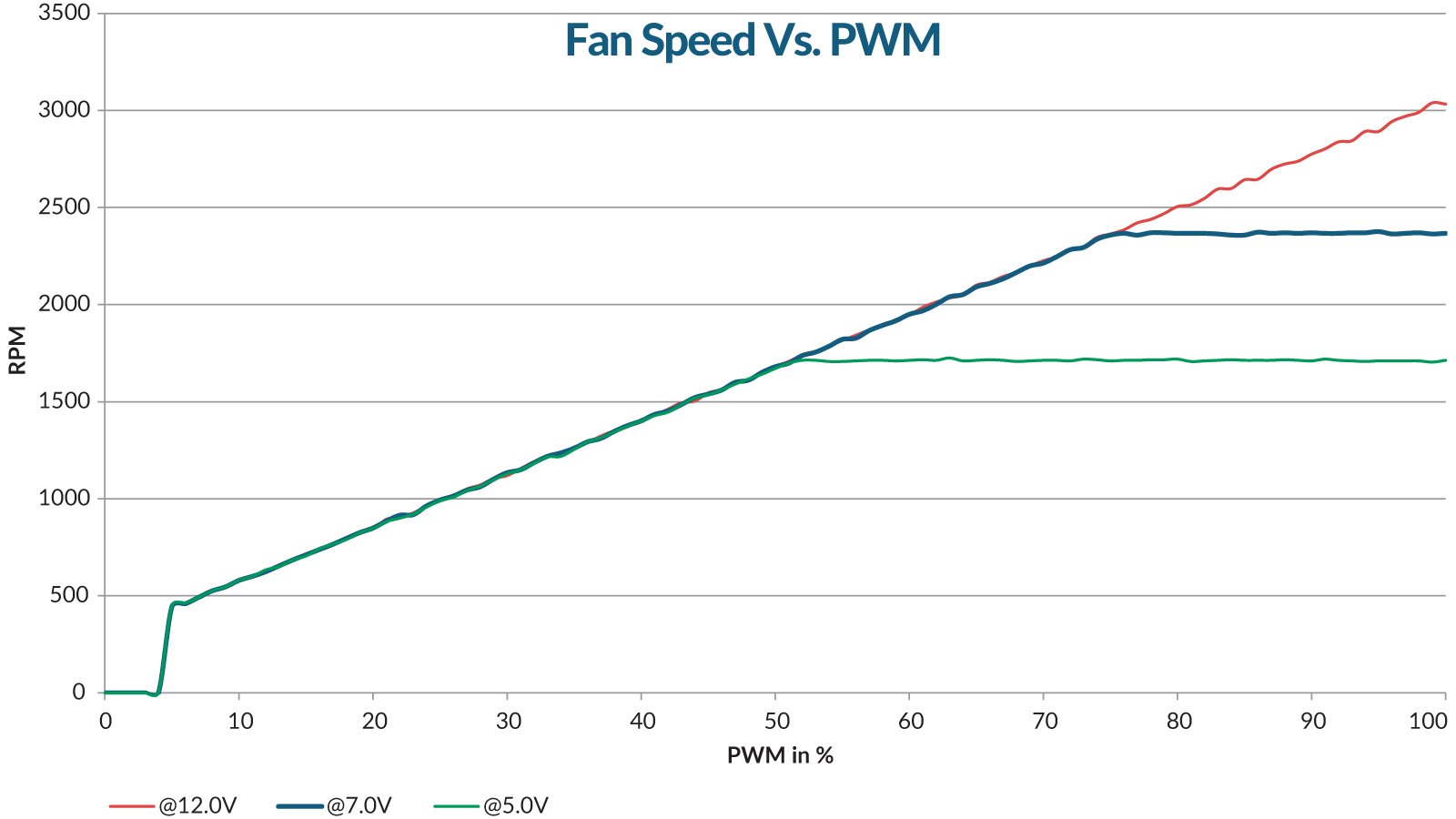

Otáčky BioniX P12 A-RGB lze upravit pomocí signálu PWM ze základní desky. Podle tohoto postupu uprav nastavení na své základní desce.
Otáčky BioniX P12 A-RGB lze upravit pomocí signálu PWM ze základní desky. Podle tohoto postupu uprav nastavení na své základní desce.
