Herramientas necesarias
Destornillador de estrella PH2
- Paquete individual
- Paquete triple
Bionix P12 A-RGB
Input Cable
Controla la velocidad del ventilador y los efectos A-RGB, y suministra alimentación al ventilador desde la placa base / los controladores correspondientes
Bridge Module
Para conectar en cadena ventiladores adyacentes
Input Cable
Controla la velocidad del ventilador y los efectos A-RGB, y suministra alimentación al ventilador desde la placa base / los controladores correspondientes
Bridge Module
Para conectar en cadena ventiladores adyacentes
Bridge Cable
Para conectar en cadena ventiladores separados
Los cables y módulos para BioniX P12 A-RGB y P14 A-RGB son intercambiables y compatibles entre sí. Pueden producirse pequeñas variaciones de ajuste o aspecto entre modelos. Esto es normal y no afecta al rendimiento ni a la funcionalidad.
Orientación
A : Puerto eléctrico que suministra alimentación al ventilador
B : Puerto pasivo para fijar los ventiladores entre sí
Los puertos eléctricos tienen flechas al lado
Atención
Mantén los puertos libres de objetos / materiales extraños
Para el 1.er ventilador
¡Se puede instalar en cualquier orientación!
Atención

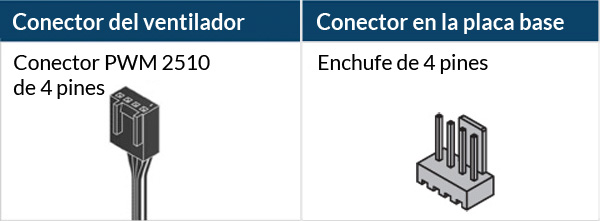

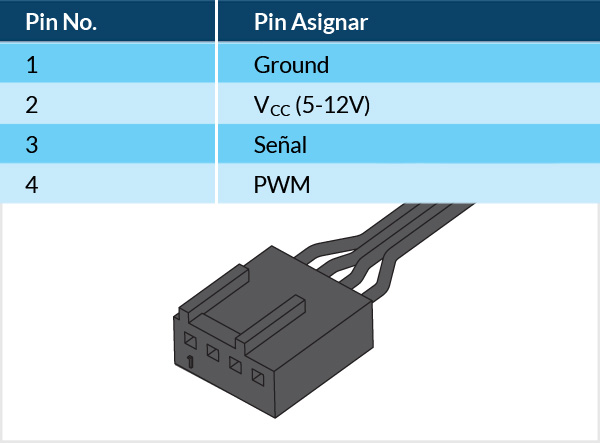

El zócalo de 3 pines es compatible con el conector de 4 pines, pero el control PWM del ventilador no estará disponible.
Asegúrate de que el conector de ventilador de tu placa base pueda suministrar suficiente energía para varios ventiladores. No conectes más de 3 ventiladores a un conector de 1 A, 6 ventiladores a uno de 2 A y 9 ventiladores a uno de 3 A. Consulta las especificaciones de tu placa base para más detalles.

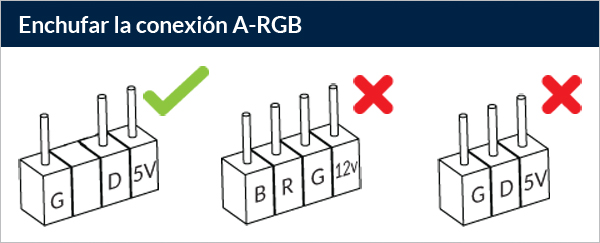

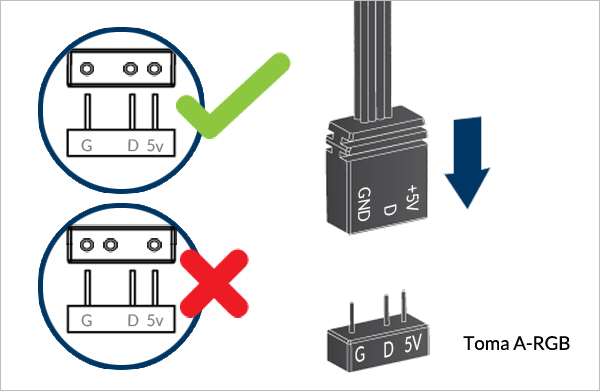

Conecta el Input Cable directamente a un conector A-RGB dedicado. Asegúrate de que el conector A-RGB de tu placa base pueda suministrar suficiente energía para varios ventiladores. No conectes más de 3 ventiladores a un conector de 2 A y 5 ventiladores a uno de 3 A. Consulta las especificaciones de tu placa base para más detalles.
Para aprovechar al máximo tus productos A-RGB, consulta la guía de configuración A-RGB.
Para ventiladores adicionales
* Se necesitan dos Bridge Modules por ventilador
¡Se puede instalar en cualquier orientación!
Los puertos eléctricos tienen una flecha al lado y deben quedar alineados entre sí
* Solo en el paquete triple
¡Se puede instalar en cualquier orientación!
Los cables y módulos para BioniX P12 A-RGB y P14 A-RGB son intercambiables y compatibles entre sí. Pueden producirse pequeñas variaciones de ajuste o aspecto entre modelos. Esto es normal y no afecta al rendimiento ni a la funcionalidad.
¡Conecta primero todos los ventiladores entre sí para facilitar la instalación!
* Se necesitan 4 tornillos por ventilador
¡Conecta primero todos los ventiladores entre sí para facilitar la instalación!
Los tornillos para radiador no están incluidos. Usa los que vienen con el disipador y comprueba que pasen a través del ventilador y que la rosca sobresalga al menos 1 mm.
The speed of BioniX P12 A-RGB can be adjusted using PWM signal from the motherboard. Please follow this procedure to adjust the settings on your motherboard.
The speed of BioniX P12 A-RGB can be adjusted using PWM signal from the motherboard. Please follow this procedure to adjust the settings on your motherboard.
