Strumenti necessari

Cacciavite a croce PH2

Contenuto della confezione
Cavo incluso

Input Cable

Controlla la velocità della ventola e gli effetti A-RGB e alimenta la ventola dalla scheda madre / dai controller pertinenti

Bridge Module

Per collegare in cascata ventole adiacenti

Input Cable

Controlla la velocità della ventola e gli effetti A-RGB e alimenta la ventola dalla scheda madre / dai controller pertinenti

Bridge Module

Per collegare in cascata ventole adiacenti

Bridge Cable

Per collegare in cascata ventole distanti

I cavi e i moduli per BioniX P12 A-RGB e P14 A-RGB sono intercambiabili e compatibili tra loro. Tra i modelli possono verificarsi lievi differenze di accoppiamento o aspetto. È normale e non influisce sulle prestazioni o sulla funzionalità.

Collegamento della ventola
Direzione del flusso d'aria

Orientamento

A : Porta elettrica che alimenta la ventola
B : Porta passiva per fissare insieme le ventole

Le porte elettriche presentano delle frecce accanto

Attenzione

Mantieni le porte libere da corpi estranei / materiali

Per la 1ª ventola

Può essere installato in qualsiasi orientamento!

Attenzione

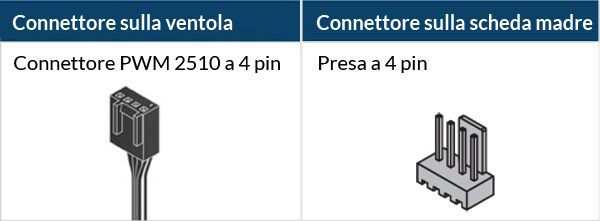

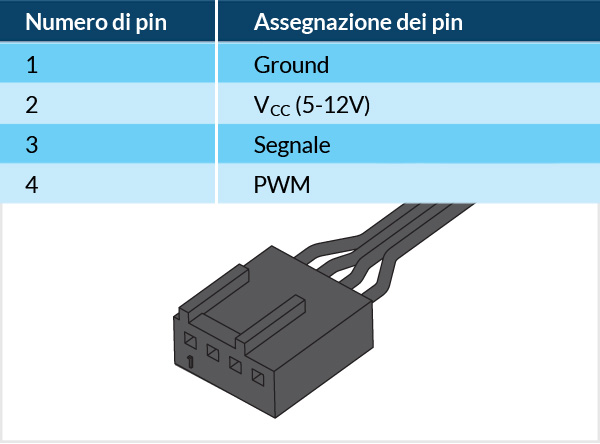

La presa a 3 pin è compatibile con la spina a 4 pin, ma il controllo PWM della ventola non sarà disponibile.

Assicurati che il connettore per ventole della tua scheda madre possa fornire alimentazione sufficiente per più ventole. Non collegare più di 3 ventole a un connettore da 1 A, 6 ventole a uno da 2 A e 9 ventole a uno da 3 A. Per i dettagli consulta le specifiche della tua scheda madre.

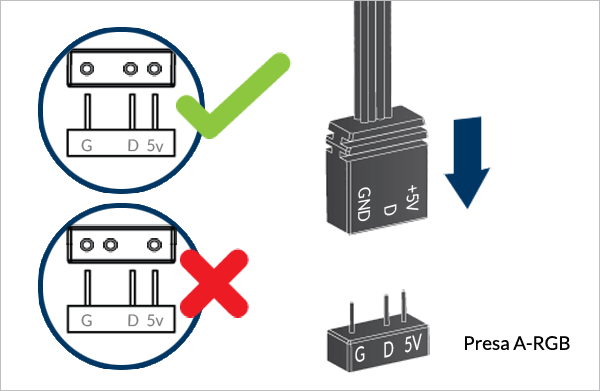

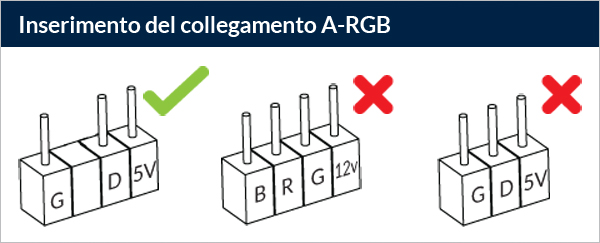

Collega l'Input Cable direttamente a un connettore A-RGB dedicato. Assicurati che il connettore A-RGB della tua scheda madre possa fornire alimentazione sufficiente per più ventole. Non collegare più di 3 ventole a un connettore da 2 A e 5 ventole a uno da 3 A. Per i dettagli consulta le specifiche della tua scheda madre.

Per sfruttare al meglio i tuoi prodotti A-RGB, consulta la guida alla configurazione A-RGB.

Per ventole aggiuntive

* Sono necessari due Bridge Modules per ventola

Può essere installato in qualsiasi orientamento!

Los puertos eléctricos tienen una flecha al lado y deben quedar alineados entre sí

* Solo nella confezione tripla

Può essere installato in qualsiasi orientamento!

I cavi e i moduli per BioniX P12 A-RGB e P14 A-RGB sono intercambiabili e compatibili tra loro. Tra i modelli possono verificarsi lievi differenze di accoppiamento o aspetto. È normale e non influisce sulle prestazioni o sulla funzionalità.

Montaggio della ventola

Collega prima tutte le ventole tra loro per semplificare l'installazione!

* Sono necessarie 4 viti per ventola

Collega prima tutte le ventole tra loro per semplificare l'installazione!

Le viti per radiatore non sono incluse. Usa quelle fornite con il dissipatore e verifica che passino attraverso la ventola e che la filettatura sporga di almeno 1 mm.

Direzione del flusso d'aria

Mounting Pattern

Descargar en formato PDF
Controllo della ventola

La velocità del BioniX P12 A-RGB può essere regolata tramite il segnale PWM della scheda madre. Segui questa procedura per regolare le impostazioni sulla tua scheda madre.

La velocità del BioniX P12 A-RGB può essere regolata tramite il segnale PWM della scheda madre. Segui questa procedura per regolare le impostazioni sulla tua scheda madre.
