Outils requis
Tournevis cruciforme PH2
- Pack individuel
- Pack de trois
Bionix P12 A-RGB
Input Cable
Contrôle la vitesse du ventilateur et les effets A-RGB, et alimente le ventilateur depuis la carte mère / les contrôleurs concernés
Bridge Module
Pour chaîner des ventilateurs adjacents
Input Cable
Contrôle la vitesse du ventilateur et les effets A-RGB, et alimente le ventilateur depuis la carte mère / les contrôleurs concernés
Bridge Module
Pour chaîner des ventilateurs adjacents
Bridge Cable
Pour chaîner des ventilateurs à distance
Les câbles et modules pour BioniX P12 A-RGB et P14 A-RGB sont interchangeables et compatibles entre eux. De légères variations d'ajustement ou d'apparence peuvent exister d'un modèle à l'autre. Cela est normal et n'affecte ni les performances ni le fonctionnement.
Orientation
A : Port électrique qui alimente le ventilateur
B : Port passif pour fixer les ventilateurs ensemble
Les ports électriques sont marqués de flèches
Attention
Veuillez maintenir les ports exempts de tout corps étranger / matériau
Pour le 1er ventilateur
Peut être installé dans n'importe quel sens !
Attention

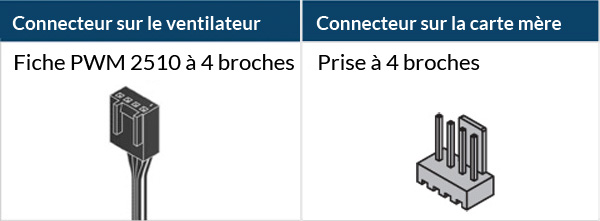

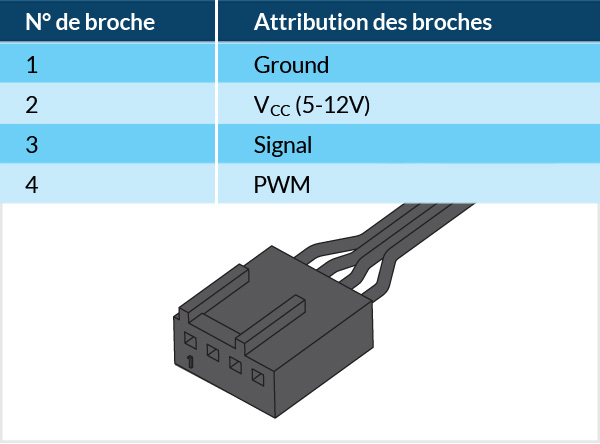

La prise 3 broches est compatible avec la fiche 4 broches, mais le contrôle PWM du ventilateur ne sera pas disponible.
Assurez-vous que le connecteur de ventilateur de votre carte mère peut fournir assez de puissance pour plusieurs ventilateurs. Ne raccordez pas plus de 3 ventilateurs à un connecteur 1 A, 6 ventilateurs à un connecteur 2 A et 9 ventilateurs à un connecteur 3 A. Consultez les spécifications de votre carte mère pour plus de détails.

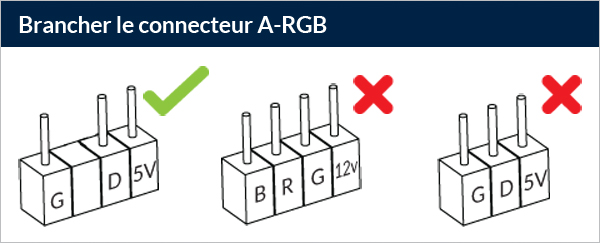

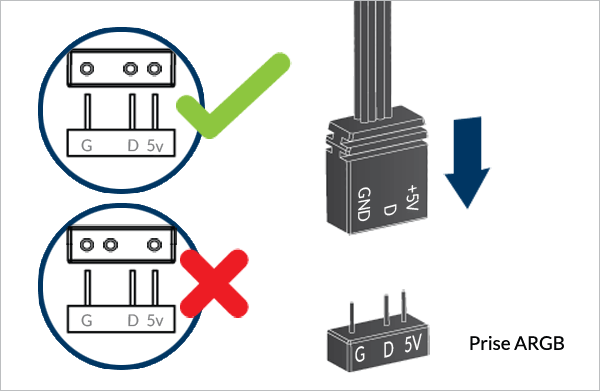

Branchez l'Input Cable directement sur un connecteur A-RGB dédié. Assurez-vous que le connecteur A-RGB de votre carte mère peut fournir assez de puissance pour plusieurs ventilateurs. Ne raccordez pas plus de 3 ventilateurs à un connecteur 2 A et 5 ventilateurs à un connecteur 3 A. Consultez les spécifications de votre carte mère pour plus de détails.
Pour profiter pleinement de vos produits A-RGB, consultez le guide de configuration A-RGB.
Pour des ventilateurs supplémentaires
* Deux Bridge Modules par ventilateur sont nécessaires
Peut être installé dans n'importe quel sens !
Les ports électriques sont marqués d'une flèche et doivent être alignés les uns avec les autres
* Uniquement dans le pack de trois
Peut être installé dans n'importe quel sens !
Les câbles et modules pour BioniX P12 A-RGB et P14 A-RGB sont interchangeables et compatibles entre eux. De légères variations d'ajustement ou d'apparence peuvent exister d'un modèle à l'autre. Cela est normal et n'affecte ni les performances ni le fonctionnement.
Reliez d'abord tous les ventilateurs entre eux pour faciliter l'installation !
* 4 vis par ventilateur sont nécessaires
Reliez d'abord tous les ventilateurs entre eux pour faciliter l'installation !
Les vis de radiateur ne sont pas incluses. Utilisez celles fournies avec le refroidisseur et vérifiez qu'elles passent à travers le ventilateur et que le filetage dépasse d'au moins 1 mm.
La vitesse du BioniX P12 A-RGB peut être ajustée à l'aide du signal PWM de la carte mère. Veuillez suivre cette procédure pour régler les paramètres sur votre carte mère.
La vitesse du BioniX P12 A-RGB peut être ajustée à l'aide du signal PWM de la carte mère. Veuillez suivre cette procédure pour régler les paramètres sur votre carte mère.
