Si se necesitan tornillos M5, póngase en contacto con nuestro servicio de atención al cliente para obtenerlos gratuitamente.
Recomendación basada en grosor de sobremesa superior a 20 mm. Las sobremesas más delgadas pueden necesitar ser reforzadas antes de la instalación.
Para los escritorios que usan una estructura de panal de abeja o una estructura de emparedado con bolsillos huecos, recomendamos agregar una tabla de refuerzo para evitar daños por pinzas en la mesa.
Atención
Por favor, siga las siguientes instrucciones para retirar la cubierta de cartón de forma segura y estirar lentamente el brazo monitor con resorte de gas, liberando la presión y permitiendo que alcance gradualmente su máxima extensión.
Se recomienda realizar la instalación con, al menos, dos personas.
Si se necesitan tornillos M5, póngase en contacto con nuestro servicio de atención al cliente para obtenerlos gratuitamente.

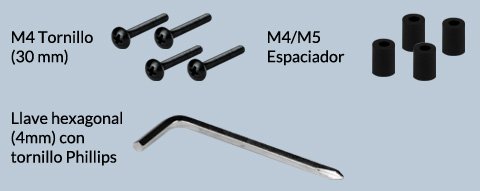

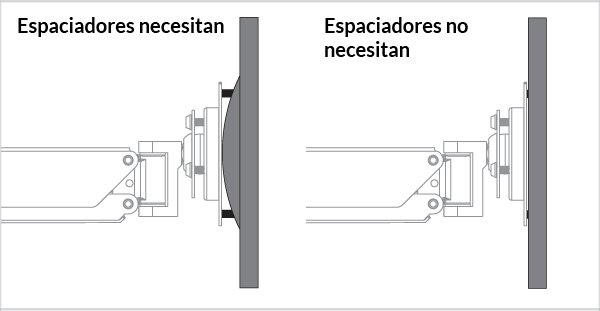

Los espaciadores se utilizan para llenar el espacio entre el soporte de montaje y los orificios, si los hubiera.

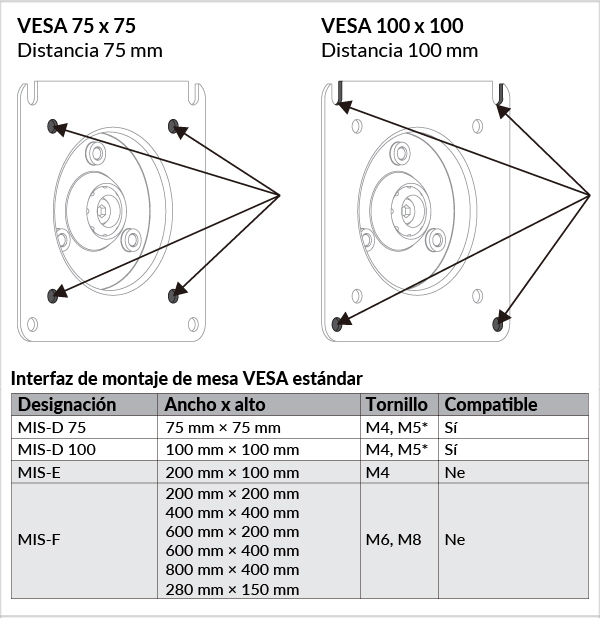

- VESA 100x100, sin espaciadores
- VESA 100x100, con espaciadores
- VESA 75x75, sin espaciadores
- VESA 75x75, con espaciadores
Atención
No utilice tornillos de 30 mm sin espaciadores.
Atención
No utilice tornillos de 30 mm sin espaciadores.
Ajustar la fuerza del resorte de gas
Apriete el tornillo de fijación para fijar la posición del brazo.
Fijar el monitor en la inclinación y rotación deseada
Advertencia
Cuando realices los siguientes ajustes, asegúrate de que el monitor está bien colocado para evitar daños.
En el caso de monitores pesados (más de 8 kg), el ajuste de inclinación/rotación debe apretarse para garantizar la estabilidad. Como resultado, el ajuste no puede realizarse libremente.
Para cualquier ajuste de inclinación/rotación, es necesario desatornillar ligeramente los 3 tornillos de la parte posterior, ajustar el monitor a la posición deseada y, a continuación, asegurar su posición volviendo a atornillar los tornillos.
Coloque los cables en las aperturas del clip de gestión de cables. Alinee el clip con el brazo monitor y empújelo en el brazo. Se oye un "clic" cuando la instalación se realiza con éxito.
Retire la cobertura de plástico e inserte los cables en el alojamiento del elemento bajo. Vuelva a deslizar la cubierta de plástico. Después de la instalación correcta, se oye un sonido "clack".
