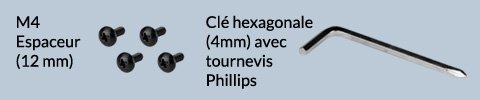

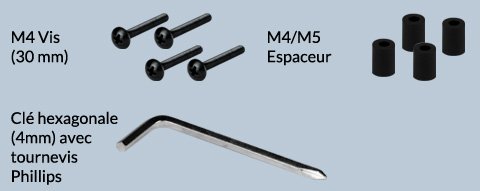

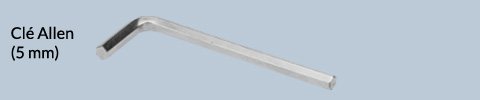

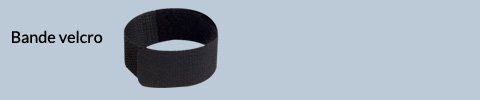

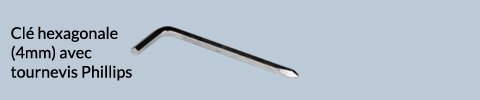

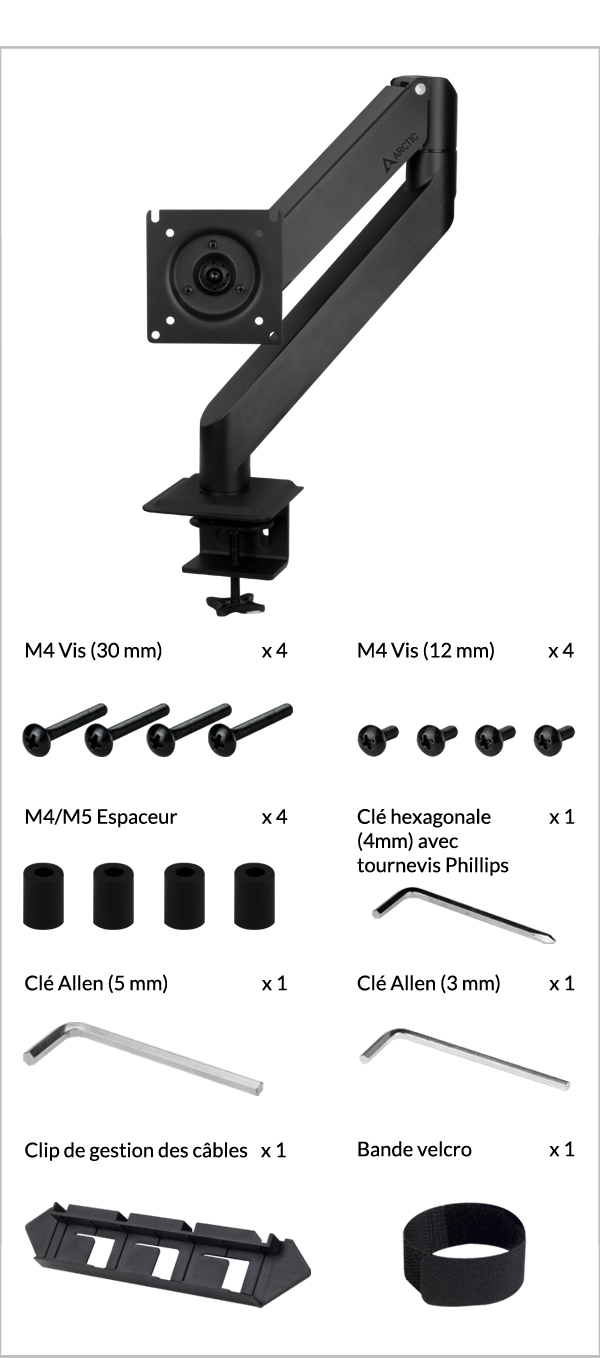

Contenu de la boîte

Si des vis M5 sont nécessaires, veuillez contacter notre service clientèle pour les obtenir gratuitement.

Avertissement

Recommandation basée sur une épaisseur de plateau supérieure à 20 mm. Les dessus de table plus minces devront peut-être être renforcés avant l'installation..

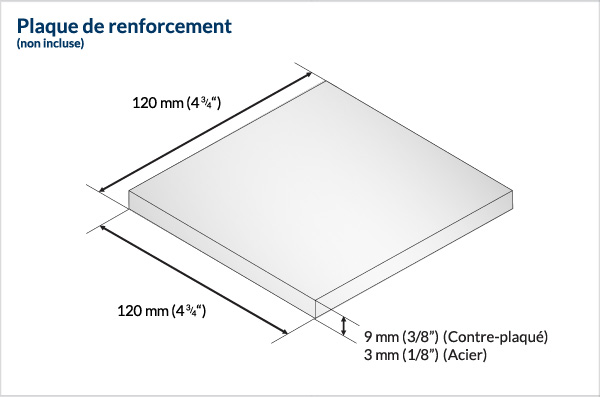

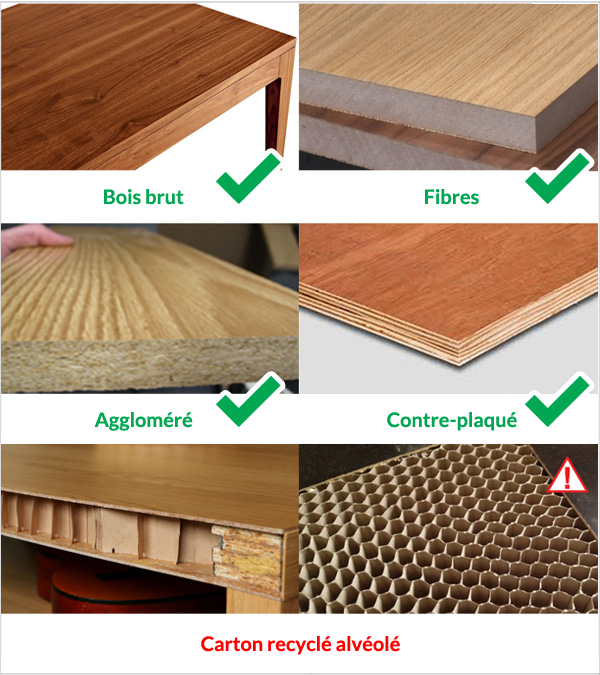

Pour les bureaux utilisant une structure en nid d'abeille ou une structure en sandwich avec des poches creuses, nous vous recommandons d'ajouter un panneau de renforcement pour éviter d'endommager la pince sur le dessus de la table.

Préparation
Installation du bras du moniteur

Attention

Veuillez suivre les instructions ci-dessous pour retirer en toute sécurité le couvercle en carton et étirer lentement le bras du moniteur à ressort à gaz afin de relâcher doucement la pression et de lui permettre d'atteindre progressivement son extension complète.

Installation d'un moniteur

Un minimum de deux personnes est recommandé pour effectuer l'installation.

Si des vis M5 sont nécessaires, veuillez contacter notre service clientèle pour les obtenir gratuitement.

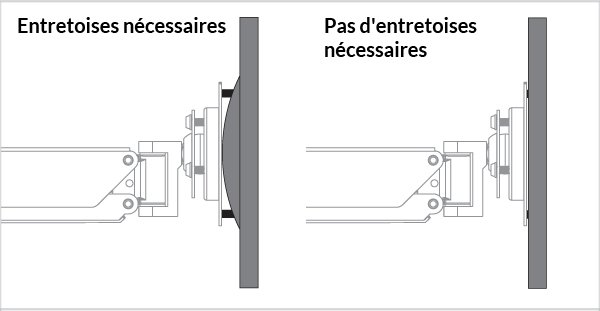

Les entretoises sont utilisées pour combler les lacunes entre le support de montage et les trous éventuels.

Avertissement

N'utilisez pas de vis de 30 mm sans entretoises

Avertissement

N'utilisez pas de vis de 30 mm sans entretoises

Ajustabilité

Ajuster la puissance du ressort à gaz

Serrez la vis verrouillable pour fixer la position du bras pour le pivotement souhaité.

Ajustez l'étanchéité du moniteur pour obtenir l'inclinaison et la rotation souhaitées.

Attention

Lorsque vous effectuez les réglages suivants, assurez-vous que le moniteur est bien positionné pour éviter tout dommage.

Pour les moniteurs lourds (plus de 8 kg), le réglage de l'inclinaison/rotation doit être serré pour assurer la stabilité. Par conséquent, le réglage ne peut pas être effectué librement.

Pour tout réglage d'inclinaison/rotation, il est nécessaire de dévisser légèrement les 3 vis à l'arrière, d'ajuster le moniteur dans la position souhaitée puis de sécuriser sa position en fixant à nouveau les vis.

Gestion des câbles

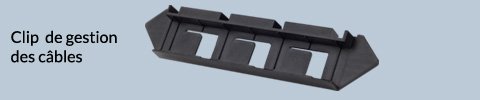

Placez les câbles dans les fentes du clip de gestion des câbles. Alignez le clip avec le bras du moniteur et poussez-le dans le bras. Un bruit de claquement se fait entendre lorsque l'installation est réussie.

Retirez le panneau en plastique et placez les câbles dans le logement de l'extension inférieure. Remettez le panneau en plastique en place en le faisant glisser. Un bruit de claquement se fait entendre lorsque l'installation est réussie.
