Если требуются винты M5, обратитесь в нашу службу поддержки клиентов, чтобы получить их бесплатно.
Рекомендация основана на толщине столешницы более 20 мм. Более тонкие столешницы могут быть усилены перед установкой.

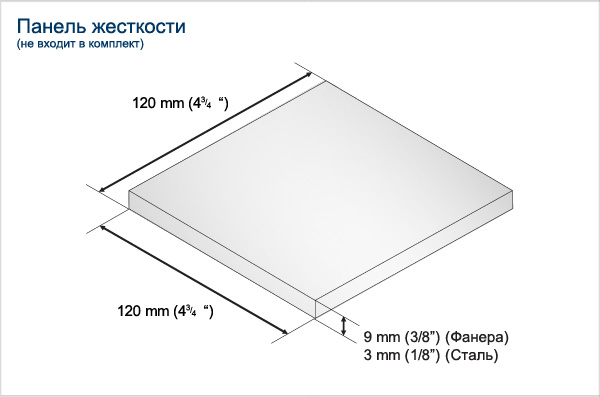

Для столов, использующих сотовую или многослойную конструкцию с полыми карманами, мы рекомендуем добавить жесткую доску, чтобы предотвратить повреждение зажима на столешнице.
Внимание
Следуйте инструкциям, показанным ниже, чтобы безопасно снять картонную крышку и медленно растянуть кронштейн монитора с пневматической пружиной, осторожно сбрасывая давление и постепенно вытягивая кронштейн на максимальную длину.
Рекомендуется, чтобы монтаж крепления выполняли не менее двух человек.

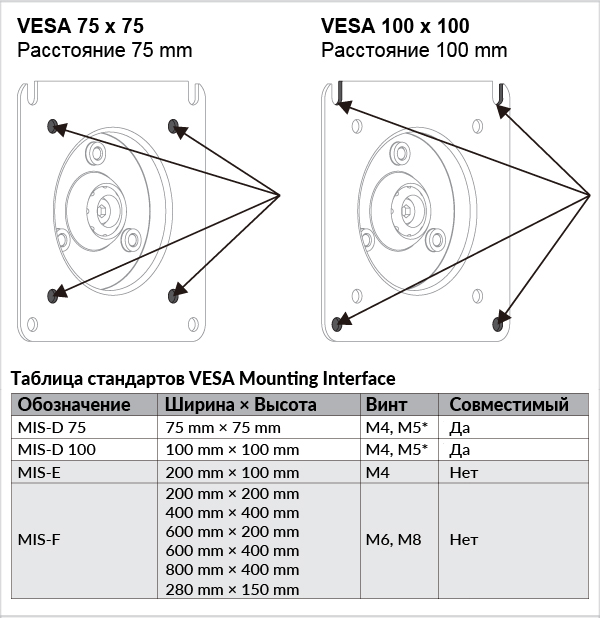

Если требуются винты M5, обратитесь в нашу службу поддержки клиентов, чтобы получить их бесплатно.

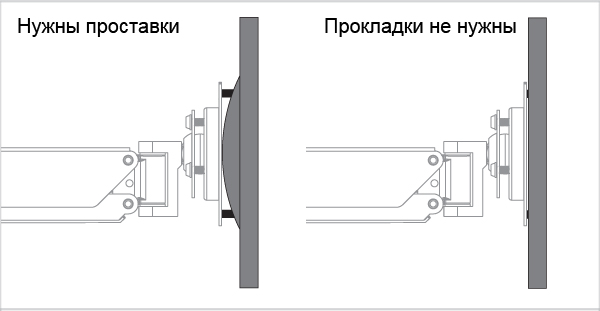

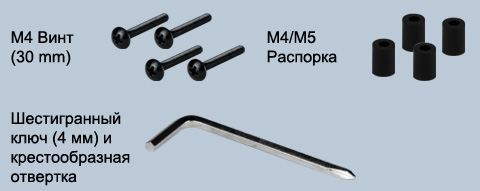

Распорки используются для заполнения пробела между монтажным кронштейном и отверстиями, если таковые имеются.
Внимание

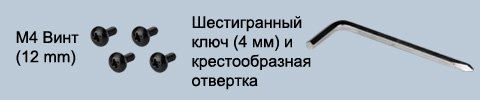

Не используйте винты 30 мм без шайб
Внимание
Не используйте винты 30 мм без шайб
Отрегулируйте упругость пневматической пружины
Затяните блокируемый винт, чтобы зафиксировать положение кронштейна на желаемом уровне
Отрегулируйте затяжку монитора для желаемого наклона и поворота
Внимание
При выполнении следующих регулировок, пожалуйста, убедитесь, что монитор хорошо закреплен в нужном положении, чтобы избежать повреждений.
Для тяжелых мониторов (более 8 кг) регулировка наклона/поворота должна быть затянута для обеспечения устойчивости. В результате регулировка не может быть выполнена свободно.
Для любой регулировки наклона/поворота необходимо слегка ослабить 3 винта сзади, установить монитор в нужное положение, а затем зафиксировать его положение, снова закрепив винты.

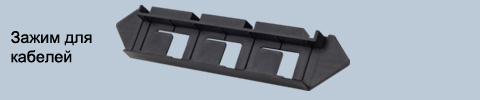

ВВставьте кабели в прорези зажима для крепления кабелей. Совместите зажим с кронштейном монитора и вставьте его в кронштейн. При успешной установке слышен щелчок
Снимите пластиковую панель и поместите кабели в корпус нижнего удлинителя. Снова наденьте пластиковую панель. При успешной установке слышен щелчок
