Jeśli potrzebne są śruby M5, skontaktuj się z naszym działem obsługi klienta, aby otrzymać je bezpłatnie.
Zalecenie w oparciu o średnicę blatu stołu większą niż 20 mm. Blaty stołów o mniejszej średnicy mogą wymagać wzmocnienia przed montażem

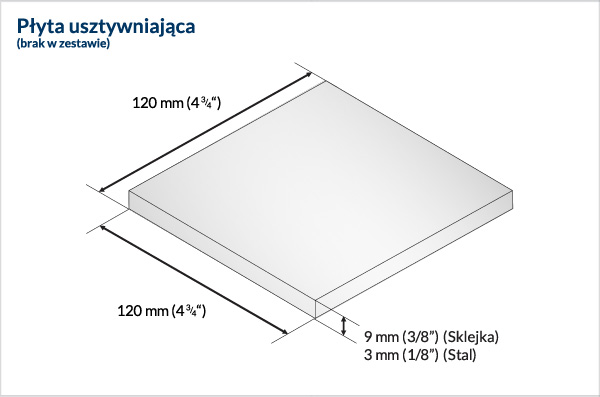

W przypadku biurek ze strukturą plastra miodu lub struktury warstwowej, z wydrążonymi zagłębieniami, zalecamy dodać płytę usztywniającą, aby zapobiec uszkodzeniom zacisku na stole.
Przestroga
Postępuj zgodnie z przedstawionymi poniżej instrukcjami - w bezpieczny sposób zdejmij kartonową osłonę i powoli wysuń ramię monitora na sprężynę gazową, aby delikatnie uwolnić ciśnienie i pozwolić na stopniowe osiągnięcie pełnego wysunięcia
Zaleca się, by montaż został przeprowadzony przez przynajmniej dwie osoby.

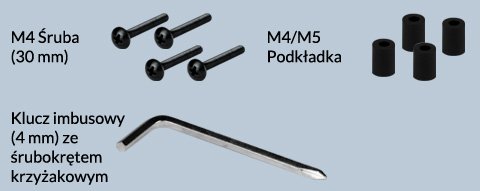

Jeśli potrzebne są śruby M5, skontaktuj się z naszym działem obsługi klienta, aby otrzymać je bezpłatnie.

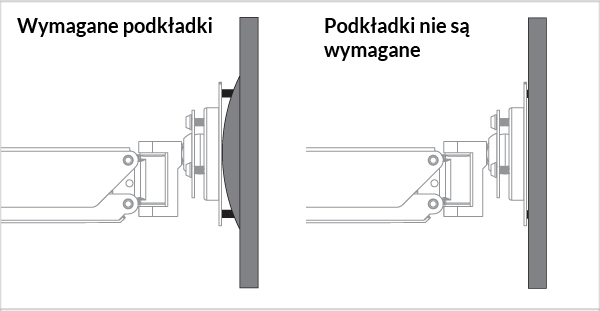

Podkładki służą do wypełnienia przestrzeni pomiędzy wspornikiem montażowym a otworami, o ile występuje jakakolwiek przerwa.

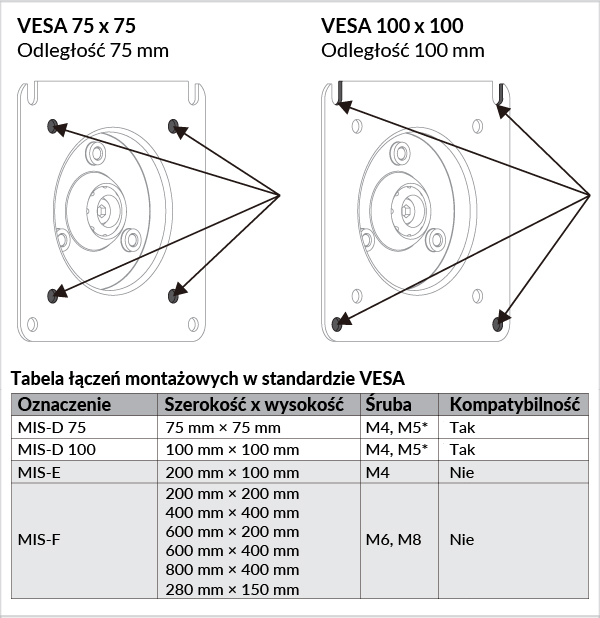

- VESA 100x100, bez podkładek
- VESA 100x100, z podkładkami
- VESA 75x75, bez podkładek
- VESA 75x75, z podkładkami
Ostrzeżenie
Nie używaj śrub 30 mm bez podkładek
Ostrzeżenie
Nie używaj śrub 30 mm bez podkładek
Dostosuj siłę sprężyny gazowej
Dokręć śrubę z blokadą, aby ustalić pozycję ramienia dla pożądanego obrotu
Dostosuj zacisk monitora do pożądanego nachylenia i obrotu
Uwaga
Podczas wykonywania poniższych regulacji, proszę upewnić się, że monitor jest dobrze podparty w pozycji, aby uniknąć jakichkolwiek uszkodzeń.
W przypadku ciężkich monitorów (powyżej 8 kg) należy dokręcić regulację pochylenia/obrotu, aby zapewnić stabilność. W rezultacie regulacja nie może być wykonana swobodnie.
W celu dowolnej regulacji nachylenia/obrotu należy lekko poluzować 3 śruby z tyłu, ustawić monitor w pożądanej pozycji, a następnie zabezpieczyć jego położenie poprzez ponowne przykręcenie śrub.

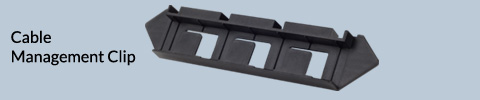

Umieść kable w szczelinach klipsa do porządkowania kabli. Dopasuj klips do ramienia monitora i wepchnij go do ramienia. Po odpowiednim zamocowaniu usłyszysz dźwięk „klik”
Zdejmij plastikowy panel i umieść kable w korpusie dolnego wysuwanego ramienia. Wsuń plastikowy panel na swoje miejsce. Po odpowiednim zamocowaniu usłyszysz dźwięk „klik”
