Strumenti necessari
Cacciavite a croce PH2
- Confezione singola
- Confezione tripla
Bionix P14 A-RGB
Input Cable
Controlla la velocità della ventola e gli effetti A-RGB e alimenta la ventola dalla scheda madre / dai controller pertinenti
Bridge Module
Per collegare in cascata ventole adiacenti
Input Cable
Controlla la velocità della ventola e gli effetti A-RGB e alimenta la ventola dalla scheda madre / dai controller pertinenti
Bridge Module
Per collegare in cascata ventole adiacenti
Bridge Cable
Per collegare in cascata ventole distanti
I cavi e i moduli per BioniX P14 A-RGB e P12 A-RGB sono intercambiabili e compatibili tra loro. Tra i modelli possono verificarsi lievi differenze di accoppiamento o aspetto. È normale e non influisce sulle prestazioni o sulla funzionalità.
Orientamento
A : Porta elettrica che alimenta la ventola
B : Porta passiva per fissare insieme le ventole
Le porte elettriche presentano delle frecce accanto
Attenzione
Mantieni le porte libere da corpi estranei / materiali
Per la 1ª ventola
Può essere installato in qualsiasi orientamento!
Attenzione

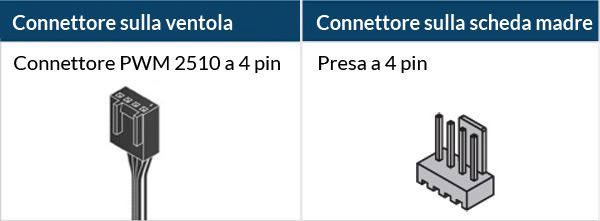

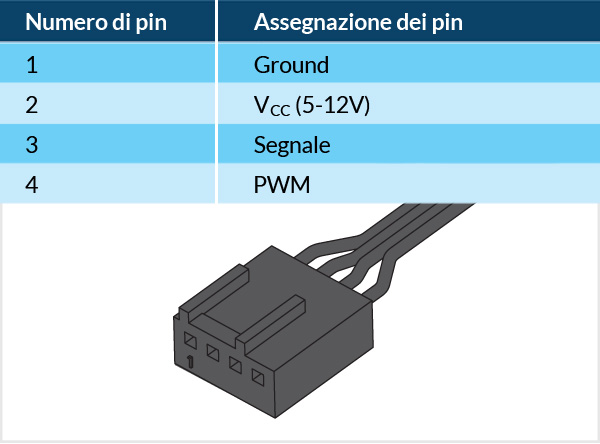

La presa a 3 pin è compatibile con la spina a 4 pin, ma il controllo PWM della ventola non sarà disponibile.
Assicurati che il connettore per ventole della tua scheda madre possa fornire alimentazione sufficiente per più ventole. Non collegare più di 3 ventole a un connettore da 1 A, 6 ventole a uno da 2 A e 9 ventole a uno da 3 A. Per i dettagli consulta le specifiche della tua scheda madre.

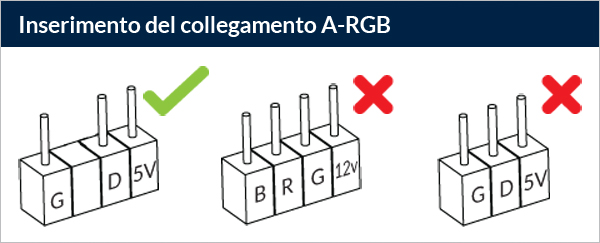

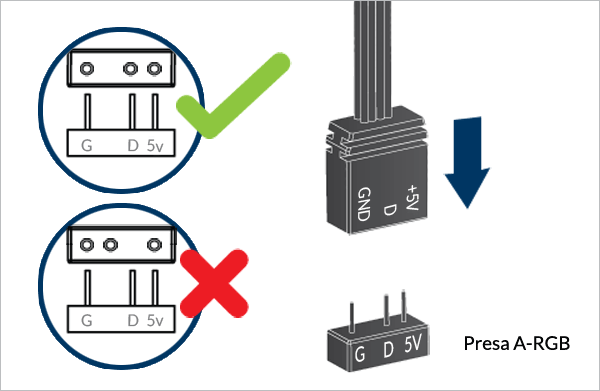

Collega l'Input Cable direttamente a un connettore A-RGB dedicato. Assicurati che il connettore A-RGB della tua scheda madre possa fornire alimentazione sufficiente per più ventole. Non collegare più di 3 ventole a un connettore da 2 A e 5 ventole a uno da 3 A. Per i dettagli consulta le specifiche della tua scheda madre.
Per sfruttare al meglio i tuoi prodotti A-RGB, consulta la guida alla configurazione A-RGB.
Per ventole aggiuntive
* Sono necessari due Bridge Modules per ventola
Può essere installato in qualsiasi orientamento!
Los puertos eléctricos tienen una flecha al lado y deben quedar alineados entre sí
* Solo nella confezione tripla
Può essere installato in qualsiasi orientamento!
I cavi e i moduli per BioniX P14 A-RGB e P12 A-RGB sono intercambiabili e compatibili tra loro. Tra i modelli possono verificarsi lievi differenze di accoppiamento o aspetto. È normale e non influisce sulle prestazioni o sulla funzionalità.
Collega prima tutte le ventole tra loro per semplificare l'installazione!
* Sono necessarie 4 viti per ventola
Collega prima tutte le ventole tra loro per semplificare l'installazione!
Le viti per radiatore non sono incluse. Usa quelle fornite con il dissipatore e verifica che passino attraverso la ventola e che la filettatura sporga di almeno 1 mm.
La velocità del BioniX P14 A-RGB può essere regolata tramite il segnale PWM della scheda madre. Segui questa procedura per regolare le impostazioni sulla tua scheda madre.
La velocità del BioniX P14 A-RGB può essere regolata tramite il segnale PWM della scheda madre. Segui questa procedura per regolare le impostazioni sulla tua scheda madre.
