Wymagane narzędzia
Śrubokręt krzyżakowy PH2
- Pojedyncze opakowanie
- Potrójne opakowanie
Bionix P14 A-RGB
Input Cable
Steruje prędkością wentylatora i efektami A-RGB oraz zasila wentylator z płyty głównej / odpowiednich kontrolerów
Bridge Module
Do łączenia łańcuchowego sąsiadujących wentylatorów
Input Cable
Steruje prędkością wentylatora i efektami A-RGB oraz zasila wentylator z płyty głównej / odpowiednich kontrolerów
Bridge Module
Do łączenia łańcuchowego sąsiadujących wentylatorów
Bridge Cable
Do łączenia łańcuchowego oddalonych wentylatorów
Kable i moduły do BioniX P14 A-RGB i P12 A-RGB są wymienne i wzajemnie kompatybilne. Między modelami mogą występować niewielkie różnice w dopasowaniu lub wyglądzie. Jest to normalne i nie wpływa na wydajność ani działanie.
Orientacja
A : Port elektryczny zasilający wentylator
B : Port pasywny do łączenia wentylatorów ze sobą
Porty elektryczne są oznaczone strzałkami
Uwaga
Utrzymuj porty wolne od ciał obcych / materiałów
Dla 1. wentylatora
Można zainstalować w dowolnym położeniu!
Uwaga

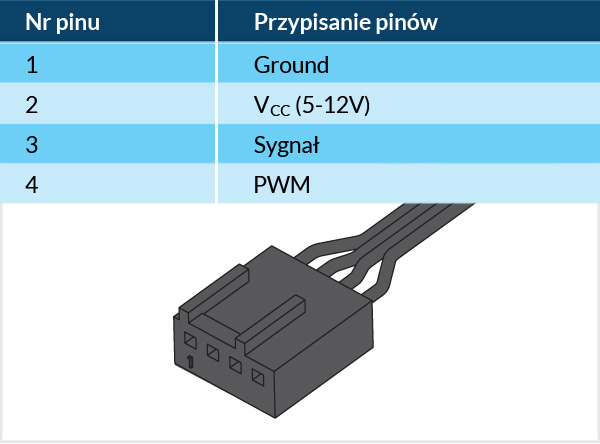

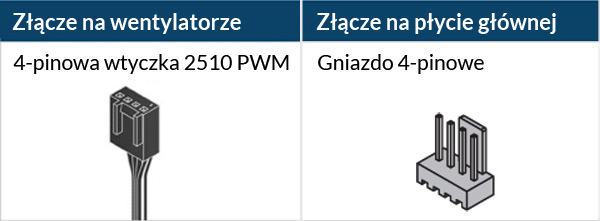

Gniazdo 3-pinowe jest kompatybilne z wtykiem 4-pinowym, ale sterowanie wentylatorem PWM nie będzie dostępne.
Upewnij się, że złącze wentylatora na płycie głównej może dostarczyć wystarczającą moc dla wielu wentylatorów. Do złącza 1 A podłączaj maksymalnie 3 wentylatory, do złącza 2 A – 6 wentylatorów, a do złącza 3 A – 9 wentylatorów. Szczegóły znajdziesz w specyfikacji płyty głównej.

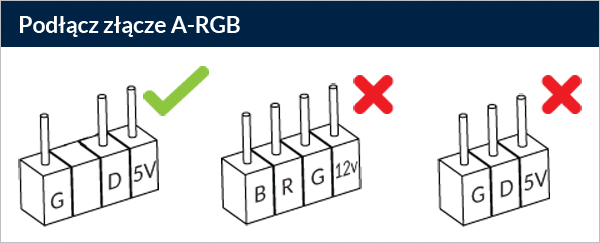

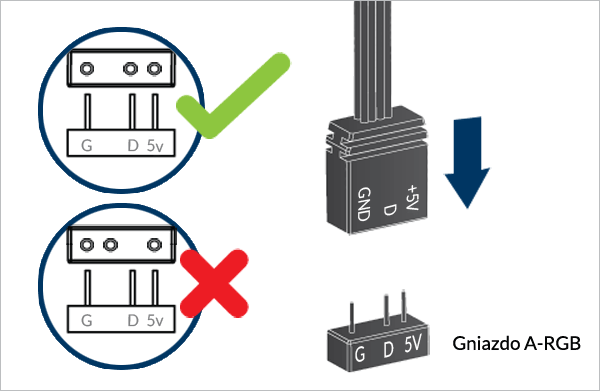

Podłącz Input Cable bezpośrednio do dedykowanego złącza A-RGB. Upewnij się, że złącze A-RGB płyty głównej może dostarczyć wystarczającą moc dla wielu wentylatorów. Do złącza 2 A podłączaj maksymalnie 3 wentylatorów, a do złącza 3 A – 5 wentylatorów. Szczegóły znajdziesz w specyfikacji płyty głównej.
Aby w pełni wykorzystać możliwości produktów A-RGB, zapoznaj się z przewodnikiem konfiguracji A-RGB.
Dla dodatkowych wentylatorów
* Na każdy wentylator potrzebne są dwa Bridge Modules
Można zainstalować w dowolnym położeniu!
Porty elektryczne są oznaczone strzałką i powinny być wzajemnie wyrównane
* Tylko w potrójnym opakowaniu
Można zainstalować w dowolnym położeniu!
Kable i moduły do BioniX P14 A-RGB i P12 A-RGB są wymienne i wzajemnie kompatybilne. Między modelami mogą występować niewielkie różnice w dopasowaniu lub wyglądzie. Jest to normalne i nie wpływa na wydajność ani działanie.
Najpierw połącz wszystkie wentylatory ze sobą, aby ułatwić montaż!
* Na każdy wentylator potrzeba 4 śrub
Najpierw połącz wszystkie wentylatory ze sobą, aby ułatwić montaż!
Śruby do chłodnicy nie są dołączone. Użyj tych dostarczonych z chłodzeniem i sprawdź, czy przechodzą przez wentylator, a gwint wystaje co najmniej 1 mm.
Prędkość BioniX P14 A-RGB można regulować za pomocą sygnału PWM z płyty głównej. Postępuj zgodnie z tą procedurą, aby dostosować ustawienia na płycie głównej.
Prędkość BioniX P14 A-RGB można regulować za pomocą sygnału PWM z płyty głównej. Postępuj zgodnie z tą procedurą, aby dostosować ustawienia na płycie głównej.
