Verktyg som behövs
2 stjärnskruvmejsel
- Enkelpack
- Trippelpack
Bionix P14 A-RGB
Input Cable
Styr fläkthastighet och A-RGB-effekter och förser fläkten med ström från moderkortet / relevanta styrenheter
Bridge Module
För att seriekoppla intilliggande fläktar
Input Cable
Styr fläkthastighet och A-RGB-effekter och förser fläkten med ström från moderkortet / relevanta styrenheter
Bridge Module
För att seriekoppla intilliggande fläktar
Bridge Cable
För att seriekoppla fläktar på avstånd
Kablar och moduler för BioniX P14 A-RGB och P12 A-RGB är utbytbara och kompatibla med varandra. Mindre skillnader i passform eller utseende kan förekomma mellan modellerna. Detta är normalt och påverkar varken prestanda eller funktion.
Orientering
A : Elektrisk port som förser fläkten med ström
B : Passiv port för att fästa fläktarna ihop
Elektriska portar är märkta med pilar
Observera
Håll portarna fria från främmande föremål / material
För 1:a fläkten
Kan monteras i valfri riktning!
Observera

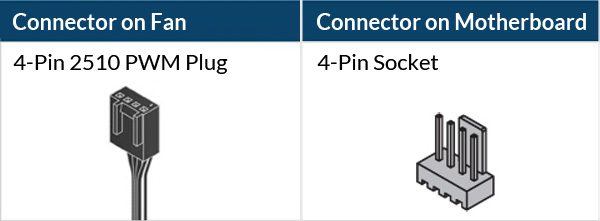

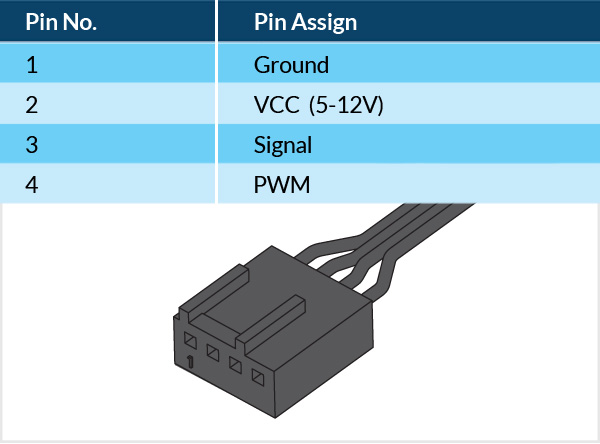

3-stiftsuttaget är kompatibelt med 4-stiftskontakten, men PWM-styrning av fläkten är inte tillgänglig.
Kontrollera att moderkortets fläktkontakt kan leverera tillräckligt med ström för flera fläktar. Anslut högst 3 fläktar till en 1 A-kontakt, 6 fläktar till en 2 A-kontakt och 9 fläktar till en 3 A-kontakt. Se moderkortets specifikationer för detaljer.

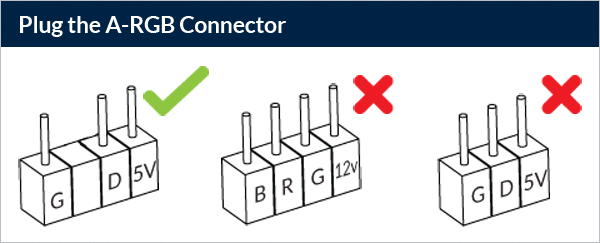

Anslut Input Cable direkt till en dedikerad A-RGB-kontakt. Kontrollera att moderkortets A-RGB-kontakt kan leverera tillräckligt med ström för flera fläktar. Anslut högst 3 fläktar till en 2 A-kontakt och 5 fläktar till en 3 A-kontakt. Se moderkortets specifikationer för detaljer.
För att få ut mesta möjliga av dina A-RGB-produkter, se A-RGB-installationsguiden.
För ytterligare fläktar
* Två Bridge Modules per fläkt krävs
Kan monteras i valfri riktning!
Elektriska portar är märkta med en pil och ska riktas in mot varandra
* Endast i trippelpack
Kan monteras i valfri riktning!
Cables and Modules for BioniX P12 A-RGB and P14 A-RGB are interchangeable and cross-compatible. Minor variances in physical fitting or appearance may occur between models. This is normal and does not affect performance or functionality.
Anslut först alla fläktar till varandra för att göra installationen enklare!
* 4 skruvar per fläkt krävs
Anslut först alla fläktar till varandra för att göra installationen enklare!
Radiatorskruvar ingår inte. Använd de som medföljer kylaren och kontrollera att de passar genom fläkten och att gängan sticker ut minst 1 mm.
Hastigheten för BioniX P14 A-RGB kan justeras med PWM-signalen från moderkortet. Följ den här proceduren för att justera inställningarna på moderkortet.
Hastigheten för BioniX P14 A-RGB kan justeras med PWM-signalen från moderkortet. Följ den här proceduren för att justera inställningarna på moderkortet.
