Необходимые инструменты
Крестовая отвёртка PH2
- Одиночная упаковка
- Тройная упаковка
Bionix P14 A-RGB
Input Cable
Управляет скоростью вентилятора и эффектами A-RGB и обеспечивает питание вентилятора от материнской платы / соответствующих контроллеров
Bridge Module
Для последовательного соединения расположенных рядом вентиляторов
Input Cable
Управляет скоростью вентилятора и эффектами A-RGB и обеспечивает питание вентилятора от материнской платы / соответствующих контроллеров
Bridge Module
Для последовательного соединения расположенных рядом вентиляторов
Bridge Cable
Для последовательного соединения вентиляторов на расстоянии
Кабели и модули для BioniX P14 A-RGB и P12 A-RGB взаимозаменяемы и совместимы между собой. Между моделями возможны незначительные различия в посадке или внешнем виде. Это нормально и не влияет на производительность или работу.
Ориентация
A : Электрический разъём, обеспечивающий питание вентилятора
B : Пассивный разъём для скрепления вентиляторов между собой
Электрические разъёмы отмечены стрелками
Внимание
Не допускайте попадания в разъёмы посторонних предметов / материалов
Для 1-го вентилятора
Можно установить в любом положении!
Внимание

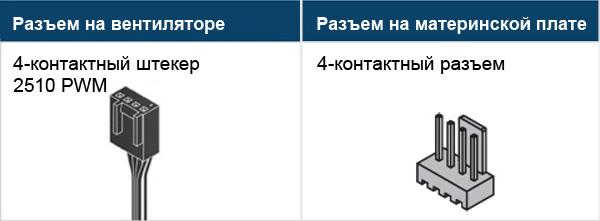

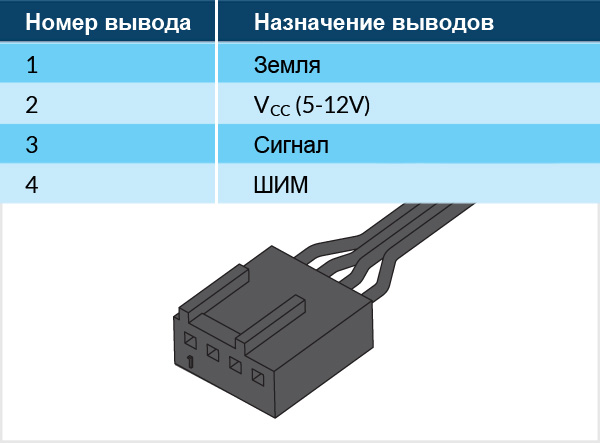

3-контактное гнездо совместимо с 4-контактным штекером, но управление вентилятором по PWM будет недоступно.
Убедитесь, что разъём для вентиляторов на материнской плате обеспечивает достаточную мощность для нескольких вентиляторов. Подключайте не более 3 вентиляторов к разъёму 1 А, 6 вентиляторов к разъёму 2 А и 9 вентиляторов к разъёму 3 А. Подробности см. в спецификациях материнской платы.

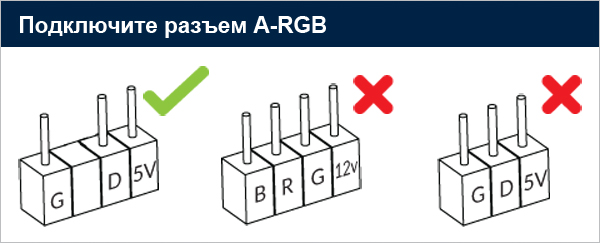

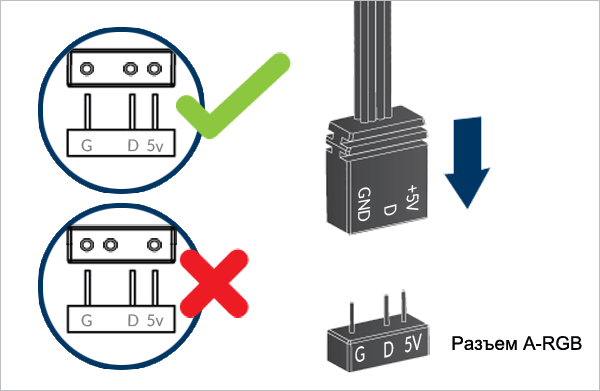

Подключайте Input Cable непосредственно к выделенному разъёму A-RGB. Убедитесь, что разъём A-RGB материнской платы обеспечивает достаточную мощность для нескольких вентиляторов. Подключайте не более 3 вентиляторов к разъёму 2 А и 5 вентиляторов к разъёму 3 А. Подробности см. в спецификациях материнской платы.
Чтобы полностью раскрыть возможности продуктов A-RGB, ознакомьтесь с руководством по настройке A-RGB.
Для дополнительных вентиляторов
* На каждый вентилятор требуется два Bridge Modules
Можно установить в любом положении!
Электрические разъёмы отмечены стрелкой и должны совпадать друг с другом
* Только в тройной упаковке
Можно установить в любом положении!
Кабели и модули для BioniX P14 A-RGB и P12 A-RGB взаимозаменяемы и совместимы между собой. Между моделями возможны незначительные различия в посадке или внешнем виде. Это нормально и не влияет на производительность или работу.
Сначала соедините все вентиляторы вместе, чтобы упростить установку!
* На каждый вентилятор требуется 4 винта
Сначала соедините все вентиляторы вместе, чтобы упростить установку!
Винты для радиатора не входят в комплект. Используйте винты, поставляемые с кулером, и убедитесь, что они проходят через вентилятор, а резьба выступает не менее чем на 1 мм.
Скорость BioniX P14 A-RGB можно регулировать с помощью PWM-сигнала материнской платы. Следуйте этой инструкции, чтобы настроить параметры на материнской плате.
Скорость BioniX P14 A-RGB можно регулировать с помощью PWM-сигнала материнской платы. Следуйте этой инструкции, чтобы настроить параметры на материнской плате.
