يتوفر دليل بدء سريع قابل للطباعة هنا.
للتحقق من توافق اللوحة الأم لديك، يرجى اتباع هذا الرابط.

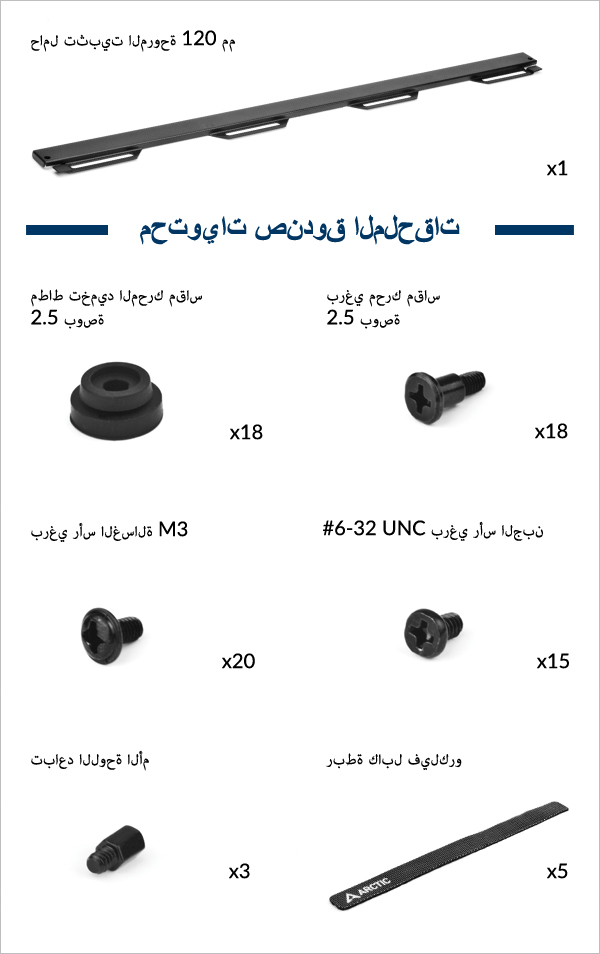

الأدوات المطلوبة
مفك براغي برأس فيليبس PH2

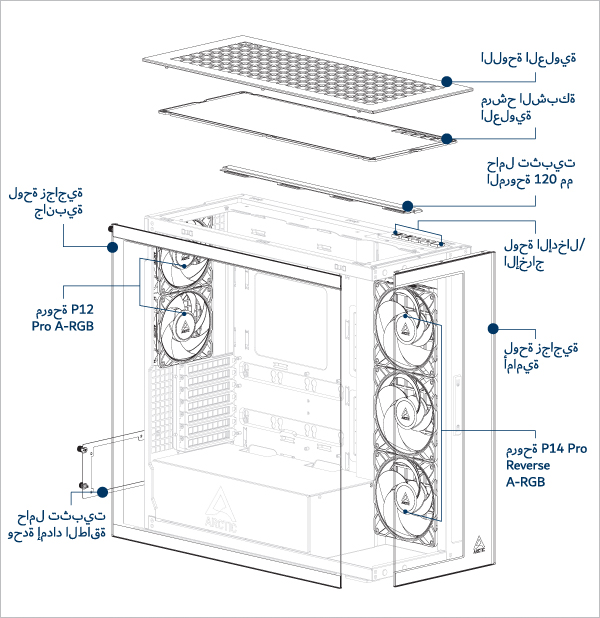

اللوحة العلوية
الموافقات والمواصفات
بدون قفص القرص الصلب: الحد الأقصى للطول = 318 مم
مع قفص القرص الصلب: الحد الأقصى للطول = 200 مم
الحد الأقصى للطول = 482 مم (بدون مشعاع جانبي)
جدول توافق المبردات
الحد الأقصى للسمك (مزيج المروحة + المبرد)
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
الجانب: <83 مم (الحد الأقصى للمبرد 56 مم)
جانب: <176mm
الجانب: <65 مم (الحد الأقصى للمبرد 38 مم)

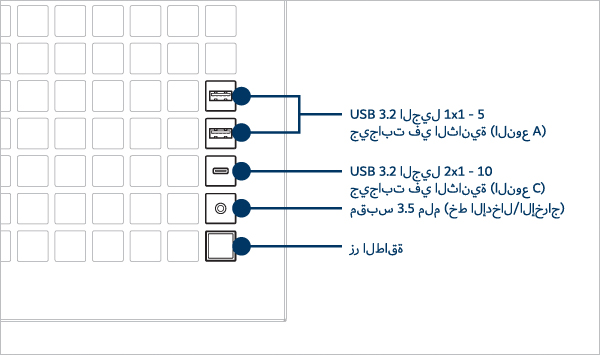

مواصفات لوحة الإدخال/الإخراج الأمامية
اتجاه تدفق الهواء الموصى به
اتجاه تدفق الهواء للمراوح المثبتة في الأعلى
يؤدي هذا التكوين إلى تحسين درجة حرارة بطاقة الرسوميات بشكل طفيف.
يؤدي هذا التكوين إلى تحسين درجة حرارة وحدة المعالجة المركزية قليلاً.

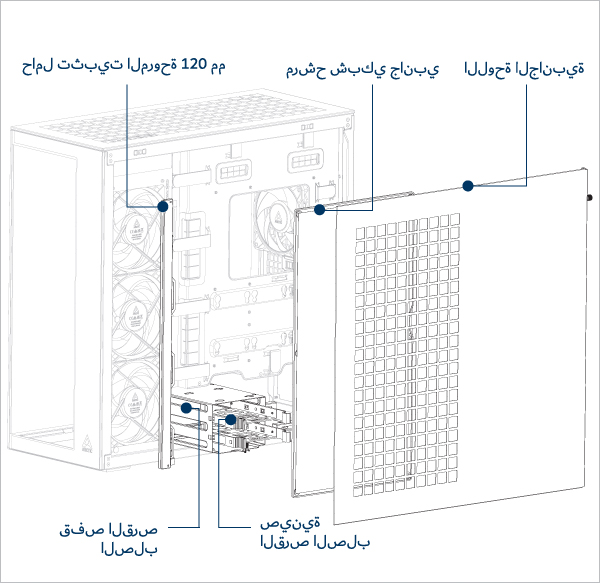

إزالة اللوحة

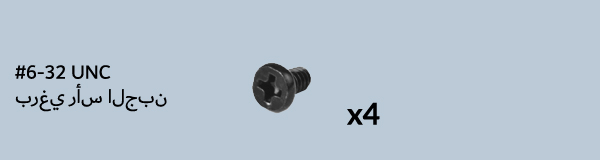

تركيب وحدة إمداد الطاقة
هام! ثبّت وحدة إمداد الطاقة مع توجيه المروحة لأسفل.
سيؤدي إزالة قفص القرص الصلب إلى توفير مساحة إضافية لوحدة إمداد الطاقة (PSU) أو إدارة الكابلات (اختياري).
تركيب اللوحة الأم
للتحقق من توافق اللوحة الأم لديك، يرجى اتباع هذا الرابط.

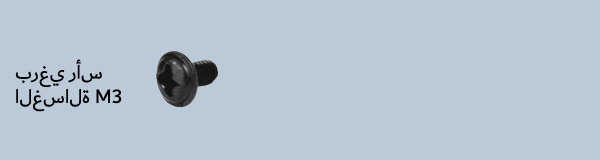

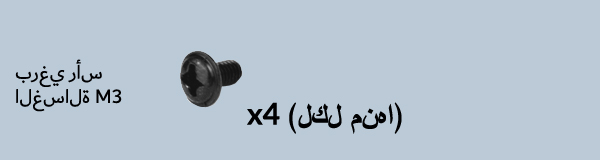

تحتاج إلى أربعة مسامير رأس غسالة M3 لتثبيت اللوحة الأم Mini-ITX.

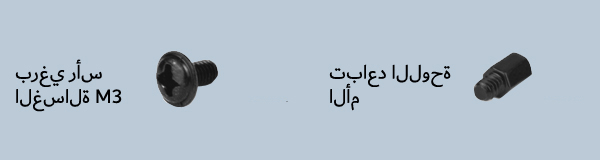

بالنسبة للوحات الأم mATX، تأكد من تثبيت الحاجز الإضافي على درج اللوحة الأم. ثبّت اللوحة الأم بمسامير رأس الغسالة M3.
استخدم براغي رأس الغسالة M3 لتثبيت اللوحات الأم ATX. قد يختلف عدد البراغي المطلوبة حسب طراز اللوحة الأم.
استخدم براغي رأس الغسالة M3 لتثبيت اللوحات الأم E-ATX. قد يختلف عدد البراغي المطلوبة حسب طراز اللوحة الأم.
يجب تثبيت درع الإدخال/الإخراج قبل اللوحة الأم.
يأتي درع الإدخال/الإخراج مُرفقًا مع اللوحة الأم.
قد تحتوي بعض اللوحات الأم على درع إدخال/إخراج مُدمج
تركيب SSD وHDD
موضع SSD وHDD
يدعم ما يصل إلى الحد الأقصى 6 × 2.5 بوصة SSD أو 4 × 2.5 بوصة SSD + 2 × 3.5 بوصة HDD
- قم بتثبيت SSD على درج اللوحة الأم
- قم بتثبيت SSD في درج القرص الصلب
- تثبيت القرص الصلب
- قم بتثبيت SSD أعلى قفص القرص الصلب
قم بمحاذاة المسامير على درج القرص الصلب مع الفتحات في القرص الصلب.

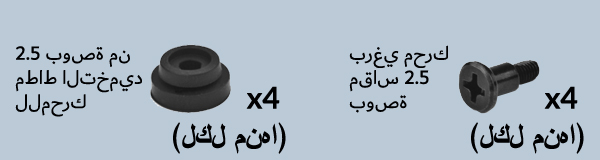

قم بمحاذاة المثبطات الموجودة على SSD مع فتحات التثبيت الموجودة على قفص HDD.
تركيب المروحة/المبرد
دعم المشجعين
يدعم ما يصل إلى 3 مراوح مقاس 120 أو 140 ملم في الجزء العلوي وعلى اللوحة الجانبية.
يدعم مروحتين مقاس 120 مم في الجزء الخلفي
دعم المبرد
الحد الأقصى للسمك (مزيج المروحة + المبرد)
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
جانب: <176mm
الجانب: <83 مم (الحد الأقصى للمبرد 56 مم)
جانب: <176mm
الجانب: <65 مم (الحد الأقصى للمبرد 38 مم)
يجب ألا يتجاوز سمك المبرد 38 مم في تكوين 2 × 420 مم.
- 360/240 مم على اللوحة العلوية
- 360/240 ملم على اللوحة الجانبية
- 420/280 مم على اللوحة العلوية
- 420/280 مم على اللوحة الجانبية
تركيب المبرد
قم بإزالة المراوح قبل تركيب المبرد على اللوحة الجانبية.

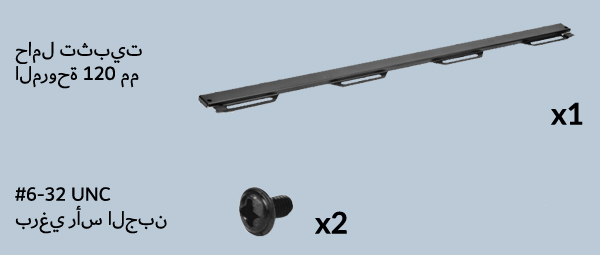

قم بتثبيت دعامة تثبيت المروحة قبل تركيب مشعاع مقاس 240 مم أو 360 مم.
إذا كنت تستخدم مبرد سائل ARCTIC، فيرجى الرجوع إلى هذه الصفحة للحصول على نصائح إضافية حول التثبيت: [مبردات المياه ARCTIC AIO - دليل المستخدم]
قم بإزالة دعامة تثبيت المروحة قبل تركيب مشعاع مقاس 280 أو 420 ملم.
إذا كنت تستخدم مبرد سائل ARCTIC، فيرجى الرجوع إلى هذه الصفحة للحصول على نصائح إضافية حول التثبيت: [مبردات المياه ARCTIC AIO - دليل المستخدم]
قم بإزالة المراوح قبل تركيب المبرد على اللوحة الجانبية.
إذا كنت تستخدم مبرد سائل ARCTIC، فيرجى الرجوع إلى هذه الصفحة للحصول على نصائح إضافية حول التثبيت: [مبردات المياه ARCTIC AIO - دليل المستخدم]
اتصال الكابل

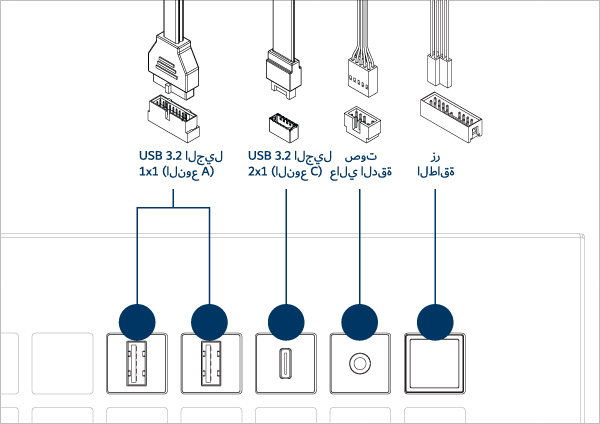

زر الإدخال/الإخراج الأمامي وزر الطاقة
قم بتوصيل الكابلات بموصلات اللوحة الأم المناسبة.
قم بفحص دليل اللوحة الأم لديك لمعرفة موضع الرأس والدبوس الصحيح.

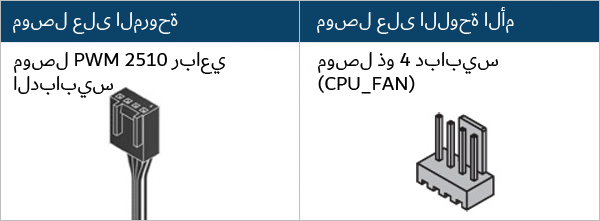

توصيل كابل المروحة
إذا لم يكن لديك ما يكفي من رؤوس المراوح على اللوحة الأم الخاصة بك، فنوصيك باستخدام ARCTIC Case Fan Hub.
للحصول على أفضل استفادة من مراوحك، يوصى بضبط التحكم في سرعة المروحة في BIOS، اتبع هذا الدليل لضبط PWM.
لا تقم بتوصيل أكثر من 5 مراوح/خطوط إلى رأس واحد
للاستفادة الكاملة من منتجات A-RGB، راجع دليل إعداد A-RGB.

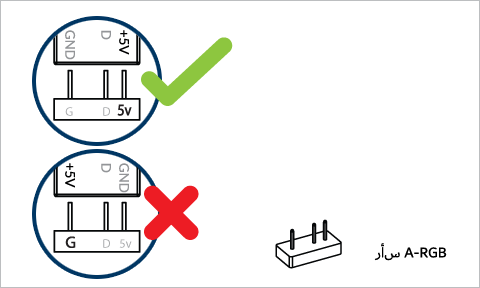

توصيل كابل PSU RGB Stripe
ابحث عن كابلات PSU RGB في حجرة PSU.

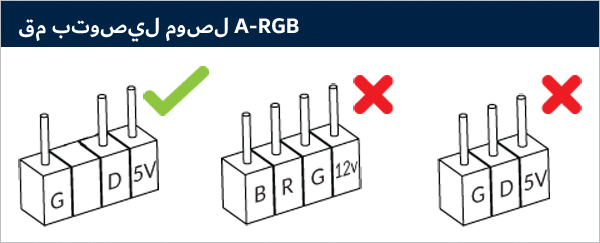

قم بتوصيله بموصل A-RGB ثلاثي السنون الموجود على اللوحة الأم
لا تقم بتوصيل أكثر من 5 مراوح/خطوط إلى رأس واحد
للاستفادة الكاملة من منتجات A-RGB، راجع دليل إعداد A-RGB.

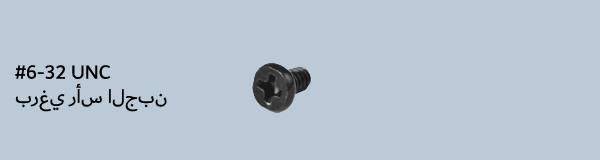

تثبيت بطاقة الرسومات أو البطاقة الإضافية
قم بإزالة غطاء فتحة PCIe قبل تثبيت بطاقة الرسوميات أو أي بطاقة إضافية.
تركيب اللوحة
قم بمحاذاة علامات التبويب الموجودة في اللوحة الجانبية مع الشقوق الموجودة في اللوحة السفلية.
قم بمحاذاة علامات التبويب الموجودة على اللوحة الزجاجية الجانبية مع الشق الموجود على اللوحة السفلية.
