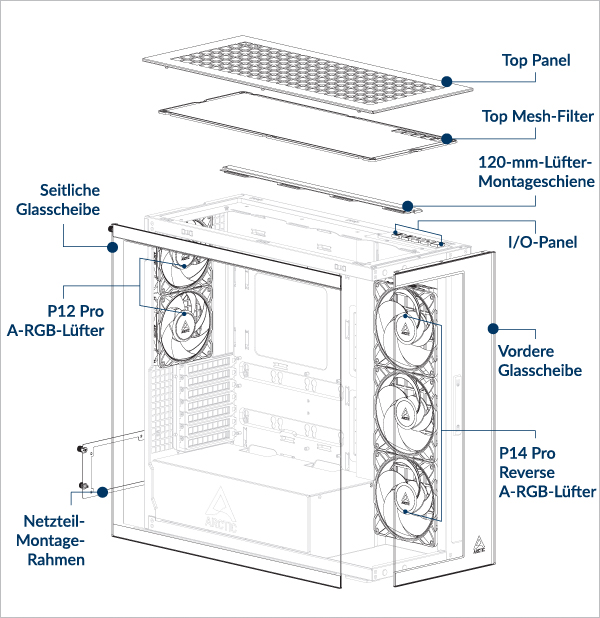

Eine druckbare Schnellstartanleitung ist hier verfügbar.
Um die Kompatibilität des Motherboards zu überprüfen, folge bitte diesem Link.
Benötigtes Werkzeug
PH2 Kreuzschlitzschraubendreher

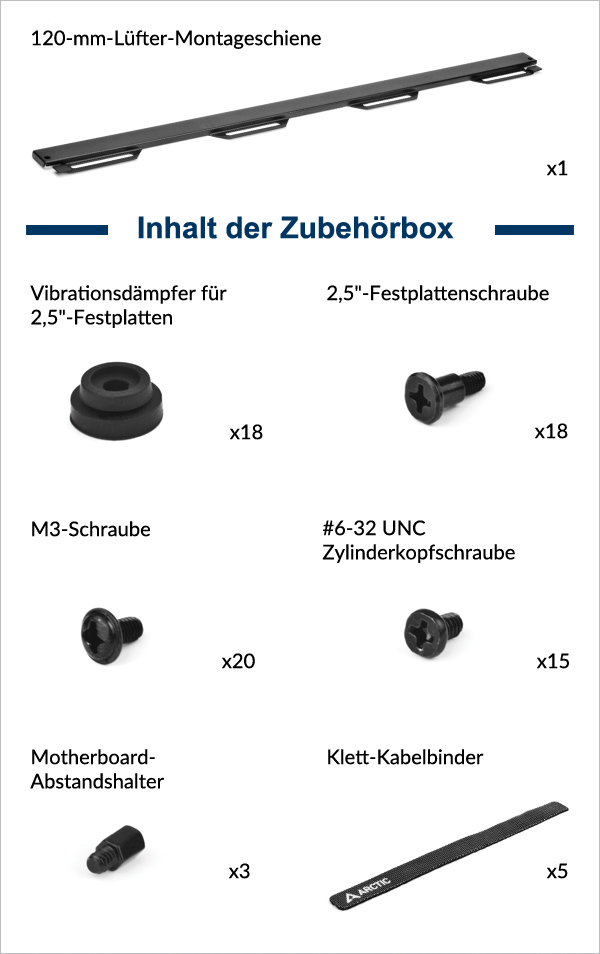

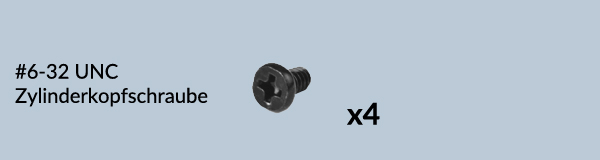

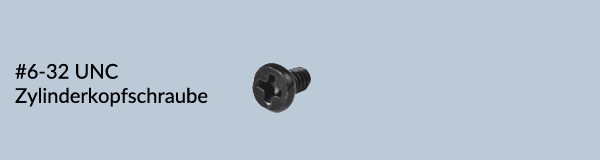

Verpackungsinhalt
Abstände und Spezifikationen
Ohne HDD-Käfig: Max. Länge = 318 mm
Mit HDD-Käfig: Max. Länge = 200 mm
Max. Länge = 482 mm (ohne seitlichen Radiator)
Radiator-Kompatibilitätstabelle
Maximale Gesamtdicke (Lüfter + Radiator)
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: < 83 mm (max. 56 mm Radiator)
Seite: <176mm
Seite: <65 mm (max. 38 mm Radiator)

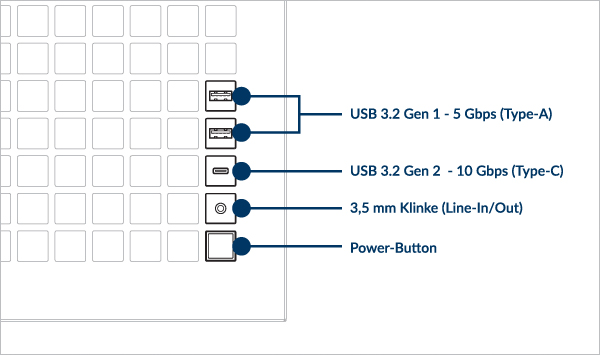

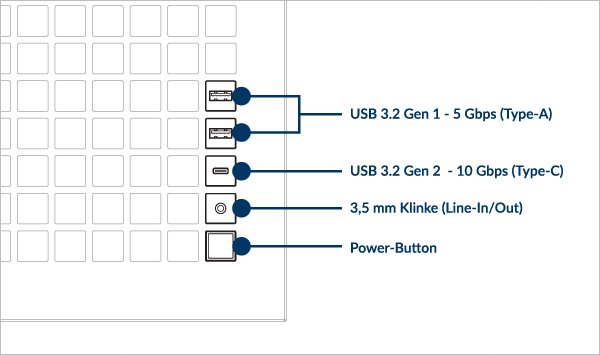

Front-I/O-Panel Spezifikation
Empfohlene Luftstromrichtung
Luftstromrichtung der oben montierten Lüftern
Diese Konfiguration begünstigt die Grafikkarten-Temperatur leicht.
Diese Konfiguration begünstigt die CPU-Temperatur leicht.

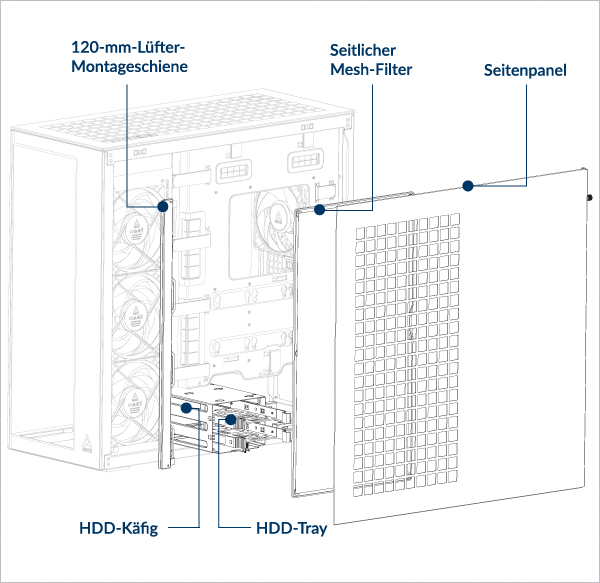

Entfernen der Panels
Netzteilinstallation
Wichtig! Installieren Sie das Netzteil mit dem Lüfter nach unten.
Durch Entfernen des Festplattenkäfigs kann zusätzlicher Platz für Netzteil (PSU) oder Kabel gewonnen werden (optional).
Installation des Motherboards
Um die Kompatibilität des Motherboards zu überprüfen, folge bitte diesem Link.

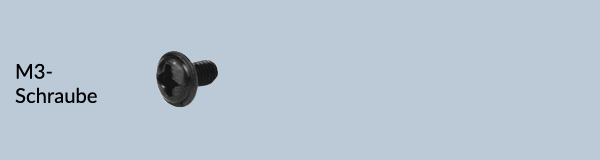

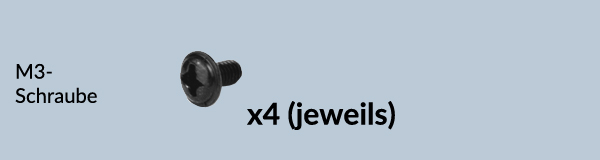

Es werden vier M3-Schrauben benötigt, um ein Mini-ITX-Motherboard zu installieren.

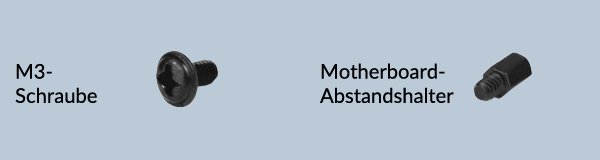

Bei mATX-Motherboards ist der zusätzliche Abstandshalter am Motherboard-Tray zu installieren. Das Motherboard wird dann mit M3-Schrauben befestigt.
Verwende M3-Schrauben um ATX-Motherboards zu installieren. Die Anzahl der benötigten Schrauben hängt vom jeweiligen Motherboard-Modell ab.
Verwende M3-Schrauben um E-ATX-Motherboards zu installieren. Die Anzahl der benötigten Schrauben hängt vom jeweiligen Motherboard-Modell ab.
Das I/O-Shield muss vor dem Motherboard installiert werden.
Das I/O-Shield wird als Zubehör mit dem Motherboard geliefert.
Einige Motherboards verfügen über ein integriertes I/O-Shield
SSD and HDD Installation
SSD and HDD Position
Unterstützt bis zu maximal 6 x 2,5-Zoll-SSD oder 4 x 2,5-Zoll-SSD + 2 x 3,5-Zoll-HDD

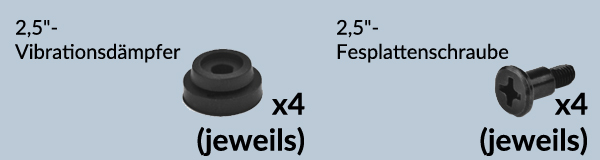

- Installieren einer SSD auf dem Motherboard-Tray
- Installieren einer SSD im HHD-Rahmen
- Installieren einer HDD
- Installieren einer SSD auf dem HDD-Käfig
Richte die Nasen am HDD-Tray mit den Löchern an der Festplatte aus.
Richte die Vibrationsdämpfer der SSD an den Montagelöchern des HDD-Käfigs aus.
Lüfter-/Kühlerinstallation
Lüfter-Unterstützung
Unterstützt bis zu 3× 120- oder 140-mm-Lüfter an der Oberseite und am Seitenteil.
Unterstützt 2x 120-mm-Lüfter an der Rückseite.
Radiator-Unterstützung
Maximale Gesamtdicke (Lüfter + Radiator)
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <176mm
Seite: <83 mm (max. 56 mm Radiator)
Seite: <176mm
Seite: <65 mm (max. 38 mm Radiator)
Die Radiatordicke darf bei einer 2 × 420 mm Konfiguration 38 mm nicht überschreiten.
- 360/240 mm an der Oberseite
- 360/240 mm an der Seite
- 420/280 mm an der Oberseite
- 420/280 mm an der Seite
Radiatorinstallation
Entferne die Lüfter, bevor du einen Radiator an der Seite installierst.

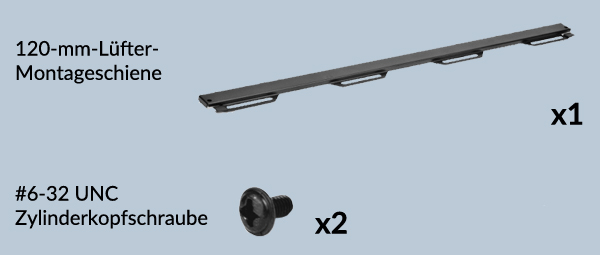

Installiere die Lüfter-Montageschiene vor dem Einbau von 240- oder 360-mm-Radiatoren.
Wenn du einen ARCTIC Wasserkühler benutzt, schau dir diese Seite für weitere Installationstipps an: ARCTIC AIO-Wasserkühler – Benutzerhandbuch
Entferne die Lüfter-Montageschiene vor dem Einbau von 280- oder 420-mm-Radiatoren.
Wenn du einen ARCTIC Wasserkühler benutzt, schau dir diese Seite für weitere Installationstipps an: ARCTIC AIO-Wasserkühler – Benutzerhandbuch
Entferne die Lüfter, bevor du einen Radiator an der Seite installierst.
Wenn du einen ARCTIC Wasserkühler benutzt, schau dir diese Seite für weitere Installationstipps an: ARCTIC AIO-Wasserkühler – Benutzerhandbuch
Verkabelung

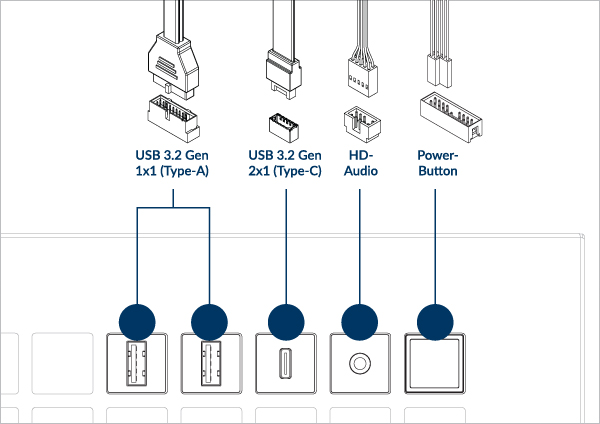

Front-IO- und Power-Button
Schließe die Kabel an die entsprechenden Anschlüsse auf dem Mainboard an.
Sieh in deinem Motherboard-Handbuch nach, um die richtigen Anschlüsse und die Pin-Belegung zu finden.

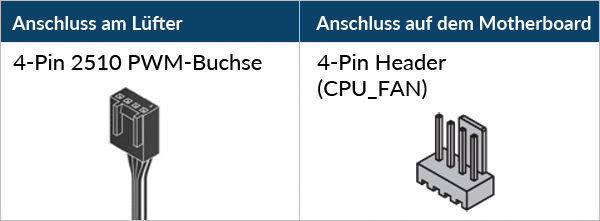

Lüfterverkabelung
Falls dein Mainboard nicht über ausreichend Lüfteranschlüsse verfügt, empfehlen wir den ARCTIC Case Fan Hub
Um das Beste aus deinen Lüftern herauszuholen, empfehlen wir, die Geschwindigkeit im BIOS einzustellen. Folge dieser Anleitung, um deine PWM-Kurve optimal einzustellen.
Schließen Sie nicht mehr als 5 Lüfter/Streifen an einen Header an.
Um das volle Potenzial deiner A-RGB-Produkte auszuschöpfen, schau dir denhe A-RGB-Setup-Guide an.
Netzteil-RGB-Streifenkabelanschluss
Suchen Sie die RGB-Kabel des Netzteils im Netzteilfach.

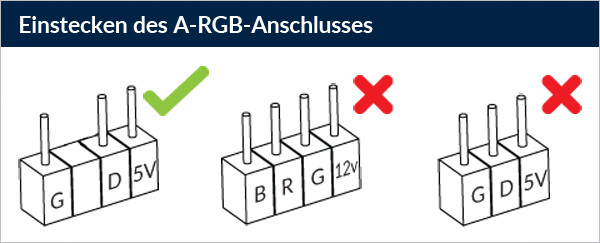

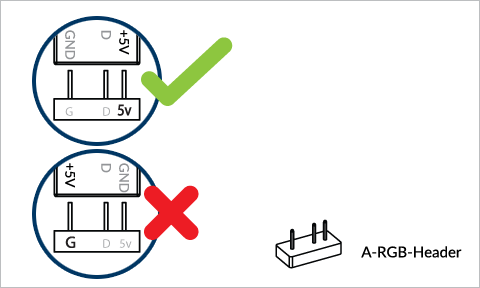

Schließen Sie es an den 3-poligen A-RGB-Anschluss auf dem Motherboard an.
Schließen Sie nicht mehr als 5 Lüfter/Streifen an einen Header an.
Um das volle Potenzial deiner A-RGB-Produkte auszuschöpfen, schau dir denhe A-RGB-Setup-Guide an.
Grafik- oder Erweiterungskarte einbauen
Entferne die PCIe-Slotblende, bevor du die Grafikkarte oder eine andere Erweiterungskarte einbaust.
Panelinstallation
- Oberes Panel
- Seitliches Panel
- Seitliche Glasscheibe
- Vordere Glasscheibe
Panel Installation
Richte die Laschen des seitlichen Panels an den Aussparungen der Bodenplatte aus.
Richte die Laschen der seitlichen Glasscheibe an der Aussparung der Bodenplatte aus.
