Tištěný průvodce rychlým spuštěním je k dispozici zde.
Chcete-li ověřit kompatibilitu vaší základní desky, klikněte na tento odkaz.
Potřebné nástroje
Šroubovák s křížovou hlavou PH2

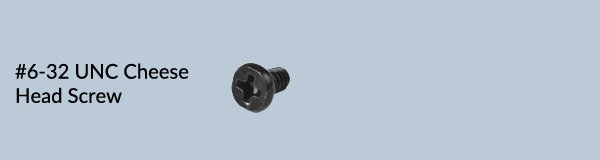

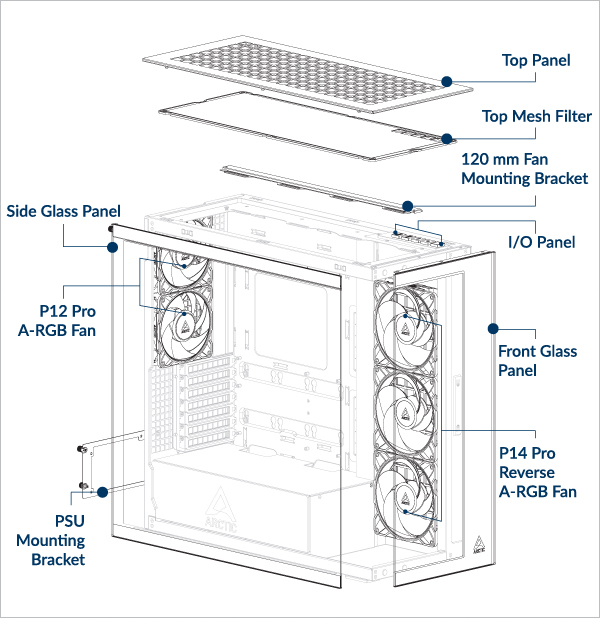

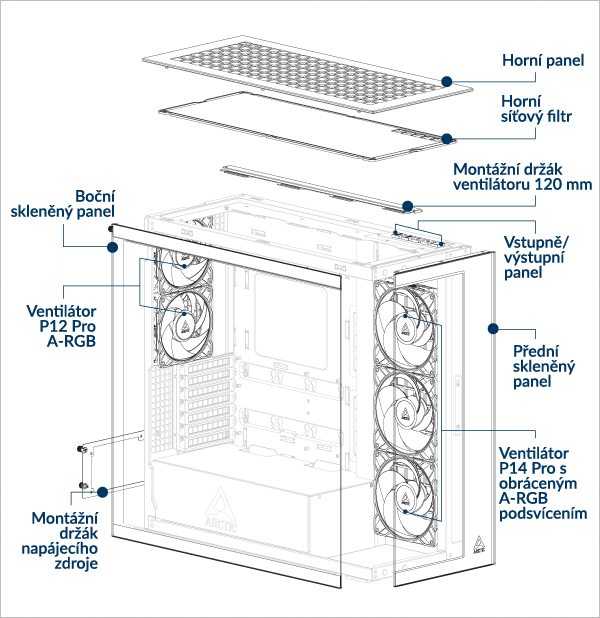

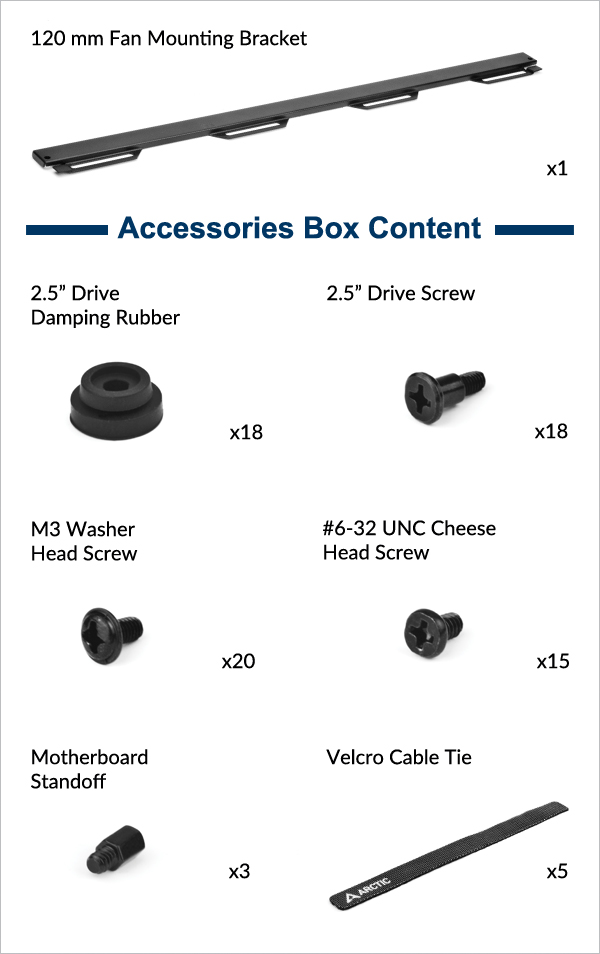

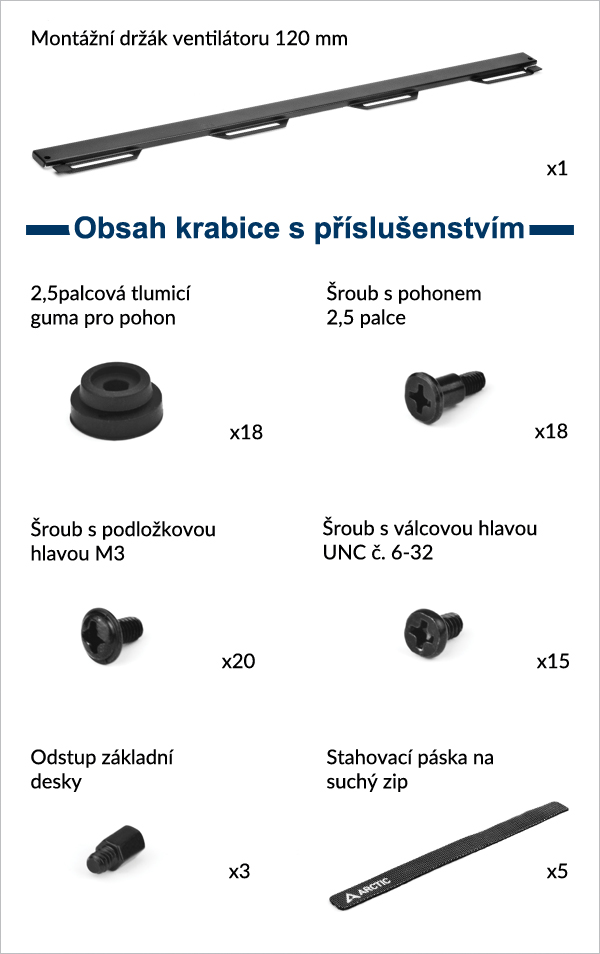

Obsah balení
Vůle a specifikace
bez klece pro pevný disk: Max. délka = 318 mm
S klecí pro pevný disk: Max. délka = 200 mm
Maximální délka = 482 mm (bez bočního chladiče)
Tabulka kompatibility radiátorů
Maximální tloušťka (kombinace ventilátoru + chladiče)
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Boční: <83 mm (max. 56 mm chladič)
Strana: <176mm
Boční: <65 mm (max. 38 mm chladič)

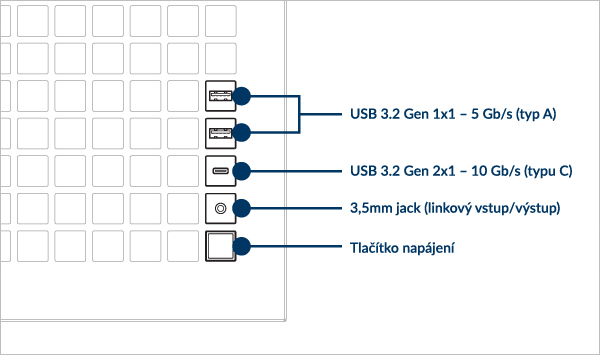

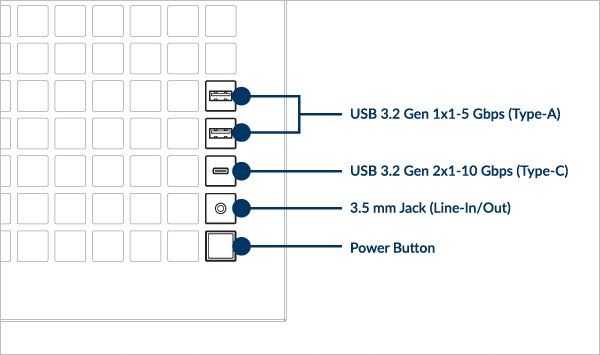

Specifikace předního I/O panelu

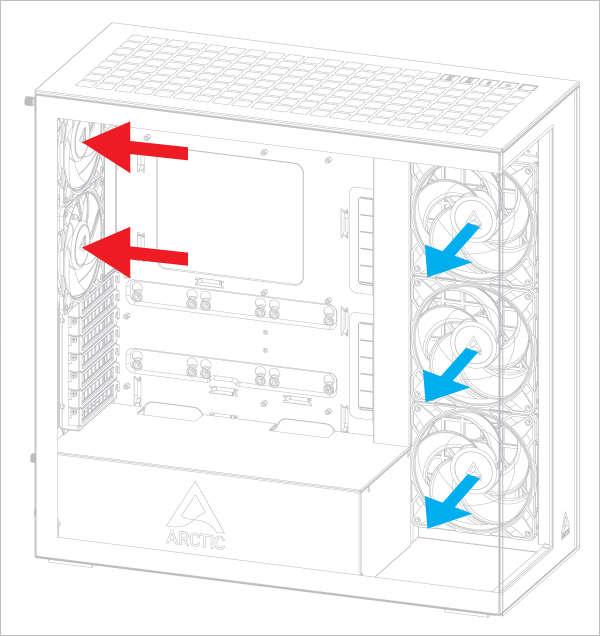

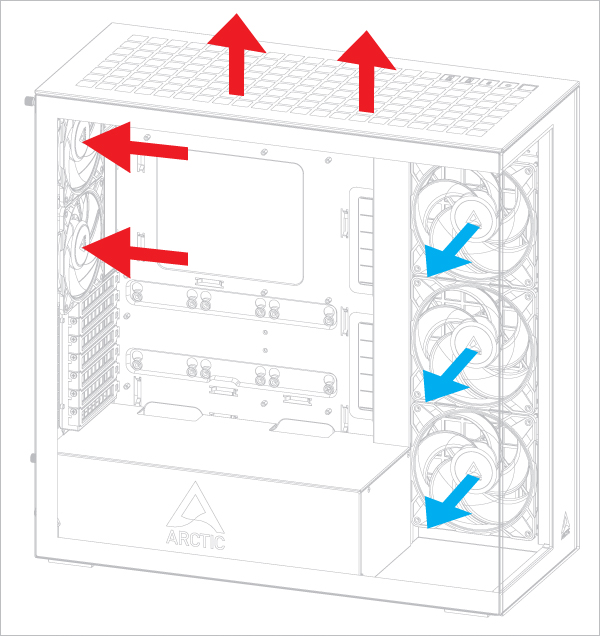

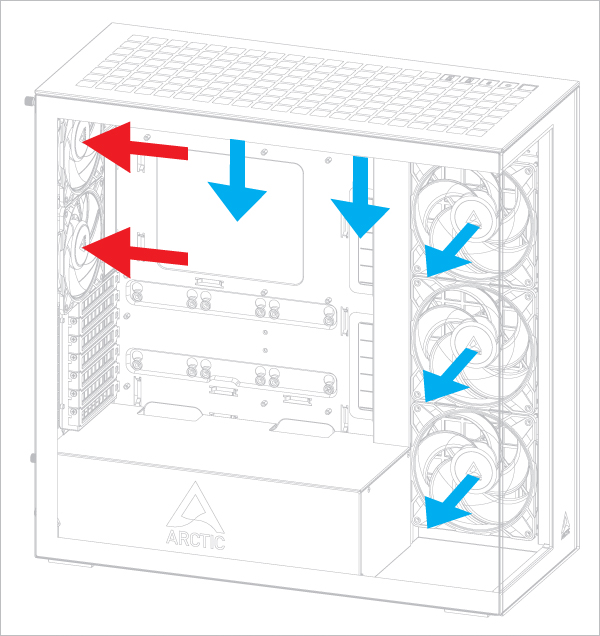

Doporučený směr proudění vzduchuon
Směr proudění vzduchu u ventilátorů montovaných nahoře
Tato konfigurace mírně zvýhodňuje teplotu grafické karty.
Tato konfigurace mírně zvýhodňuje teplotu procesoru

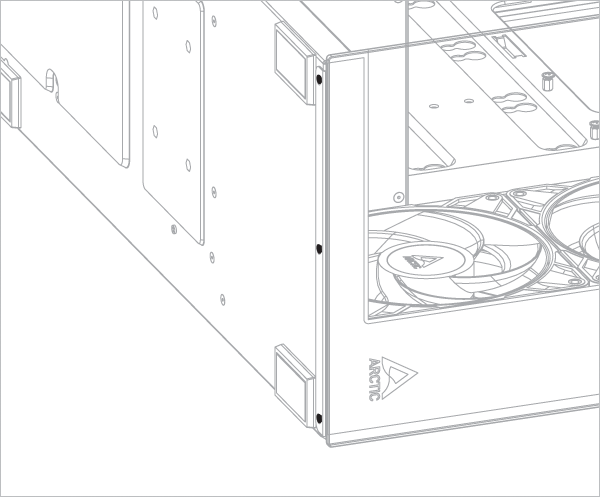

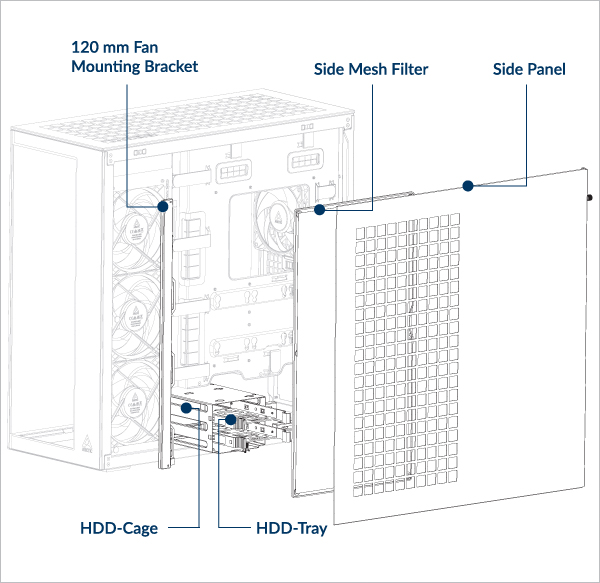

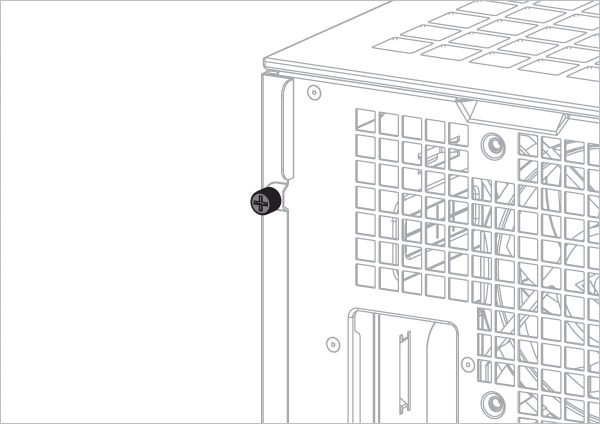

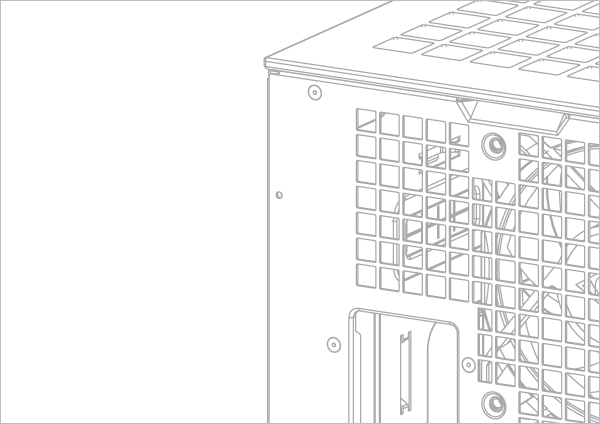

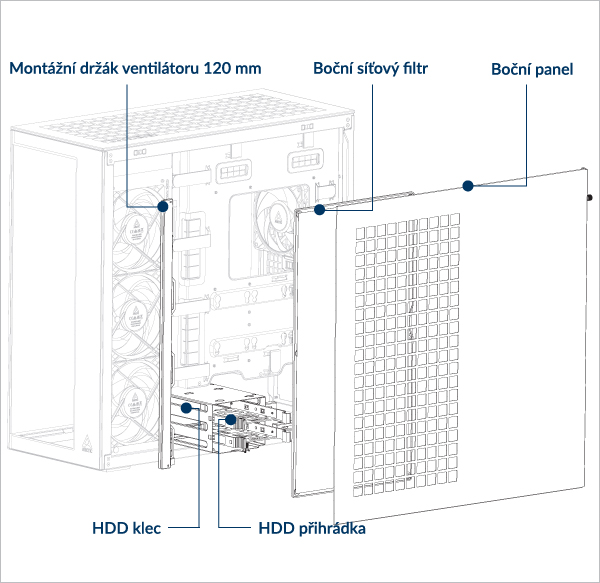

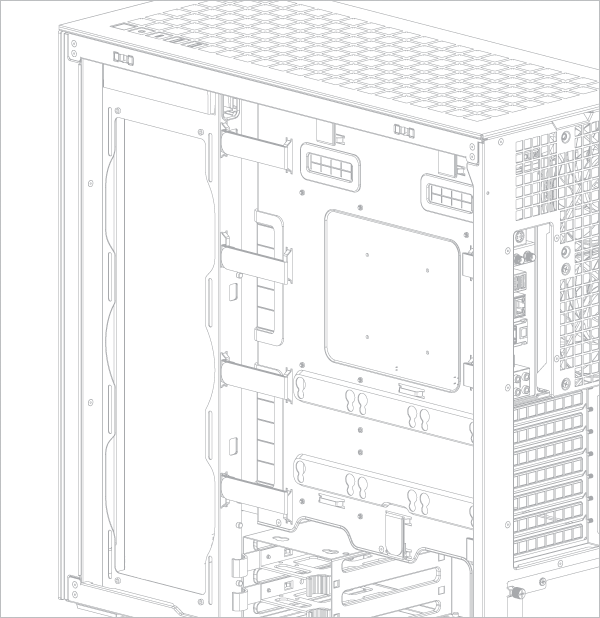

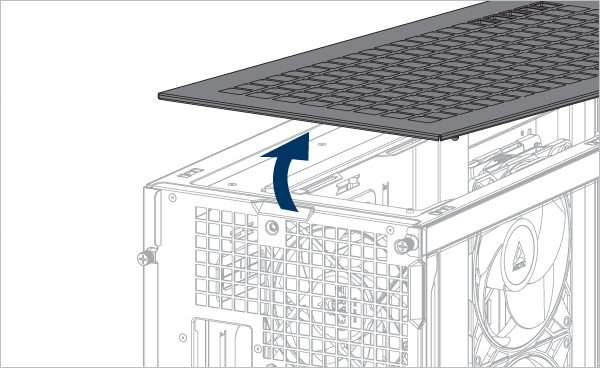

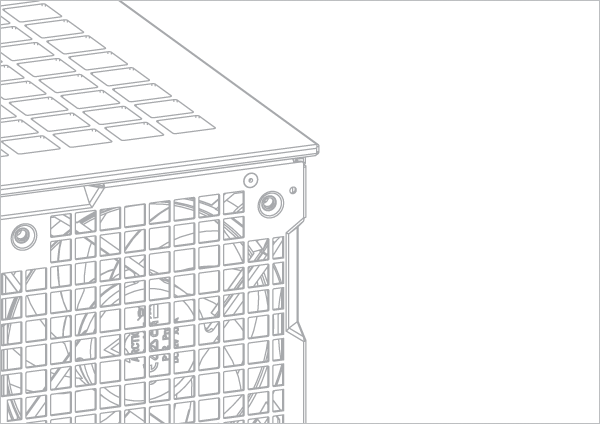

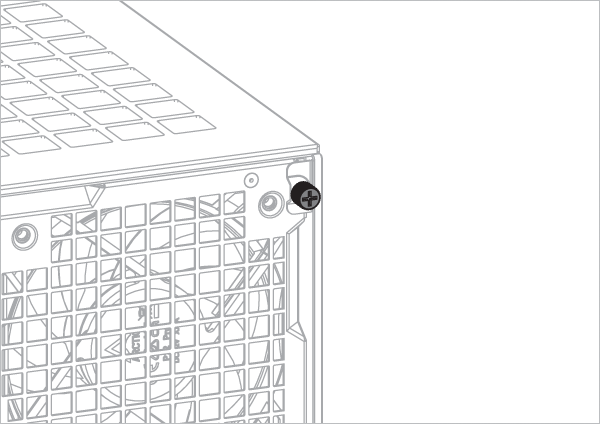

Demontáž panelu

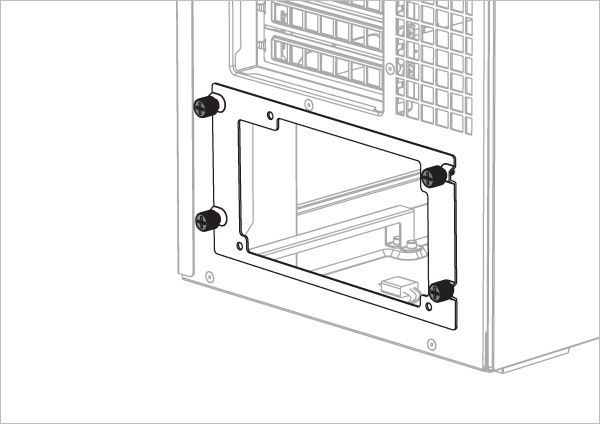

Instalace zdroje

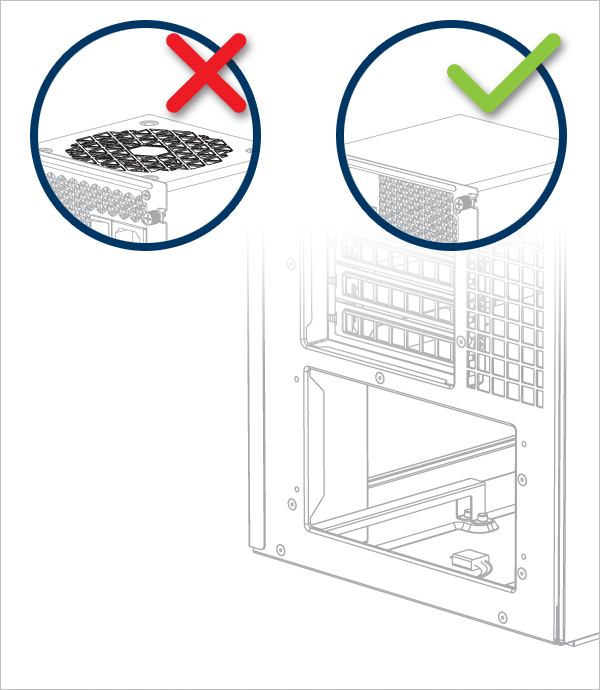

Důležité! Nainstalujte zdroj s ventilátorem směřujícím dolů.

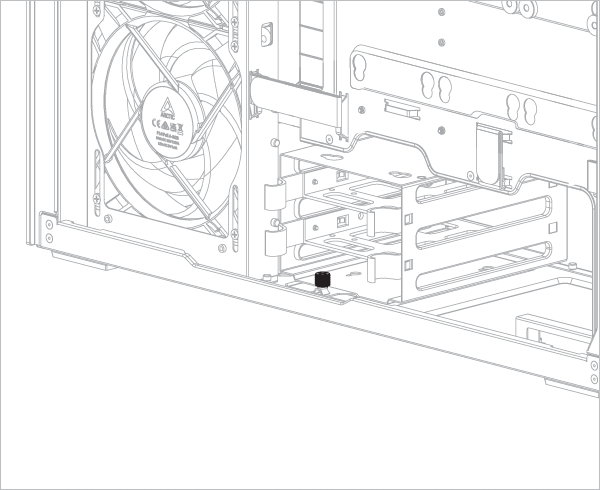

Vyjmutím rámu pevného disku se uvolní další místo pro napájecí zdroj (PSU) nebo pro správu kabelů (volitelné).

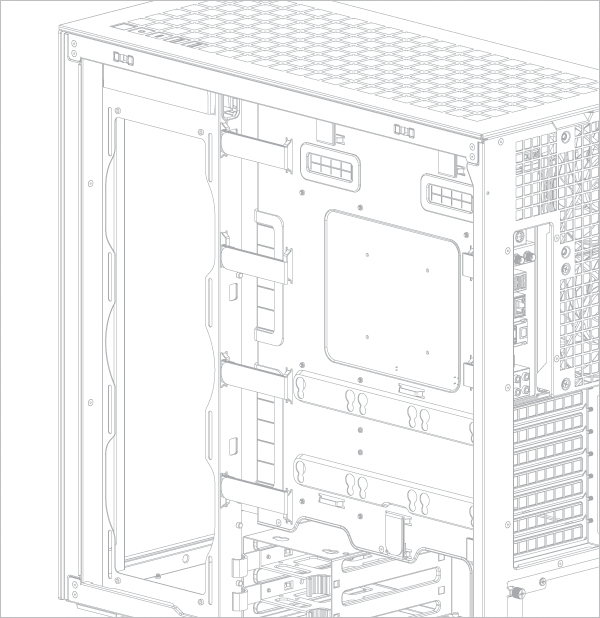

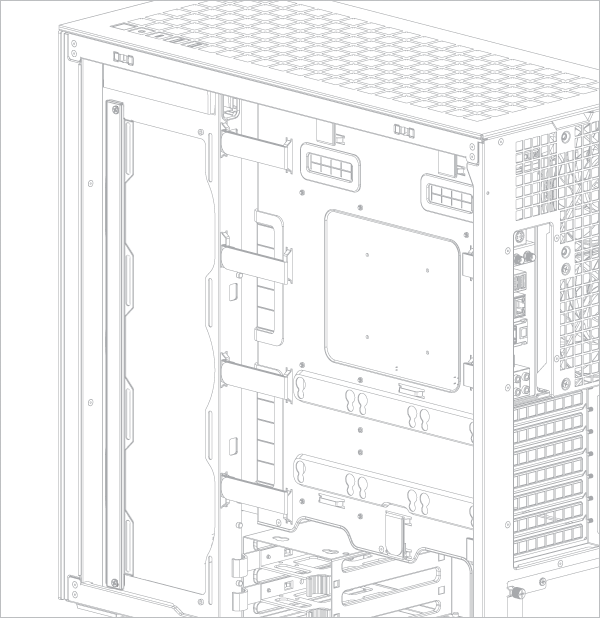

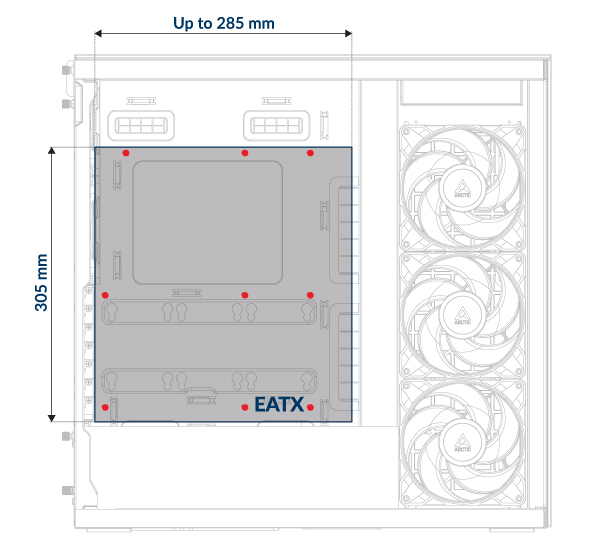

Instalace základní desky
Chcete-li ověřit kompatibilitu vaší základní desky, klikněte na tento odkaz.

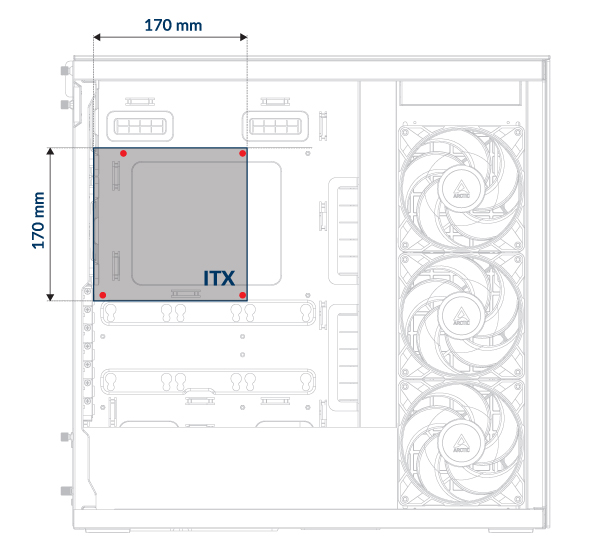

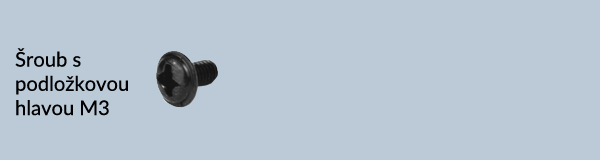

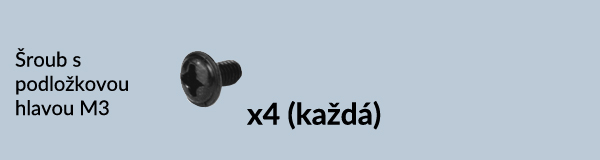

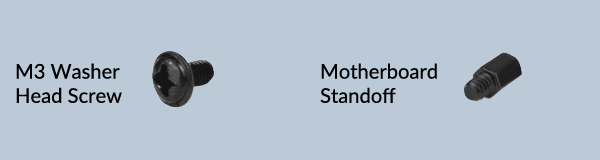

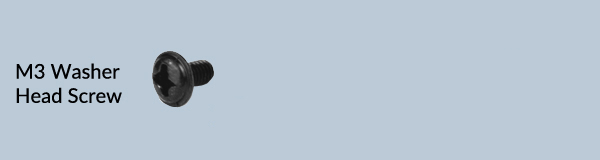

K instalaci základní desky Mini-ITX potřebujete čtyři šrouby M3 s podložkou.

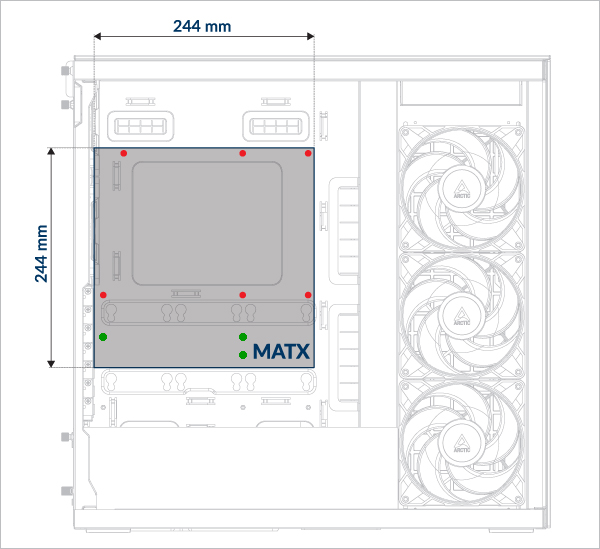

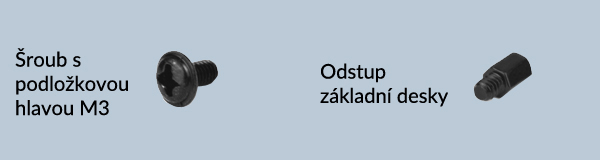

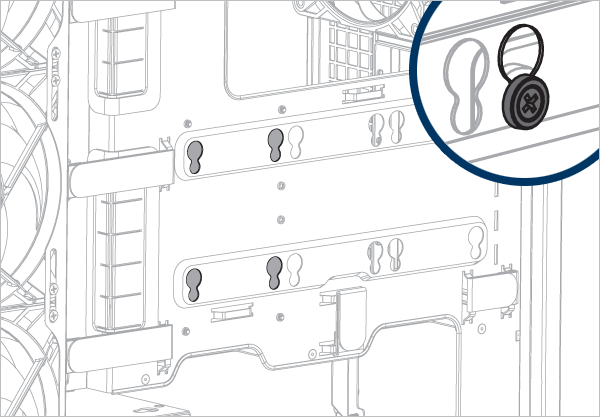

U základních desek mATX nezapomeňte nainstalovat na držák základní desky další distanční podložku. Zajistěte základní desku šrouby M3 s podložkou.

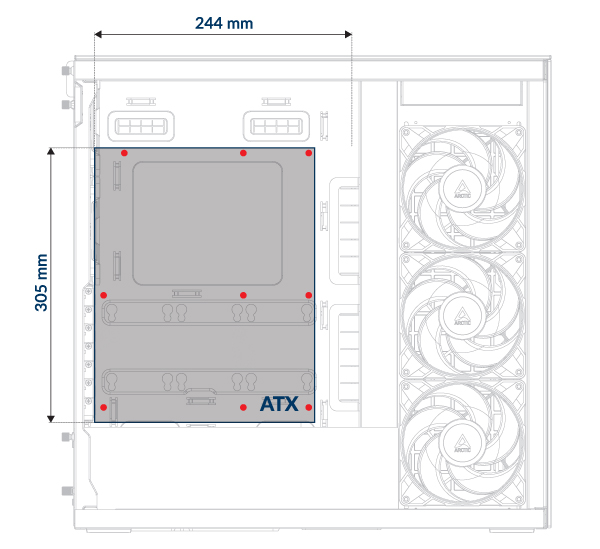

K instalaci základních desek ATX použijte šrouby M3 s podložkou. Počet potřebných šroubů se může lišit v závislosti na modelu základní desky.
K instalaci základních desek E-ATX použijte šrouby M3 s podložkou. Počet potřebných šroubů se může lišit v závislosti na modelu základní desky.
I/O štít musí být nainstalován před základní deskou.
Kryt I/O je dodáván jako příslušenství se základní deskou.
Některé základní desky mohou mít integrovaný kryt I/O.

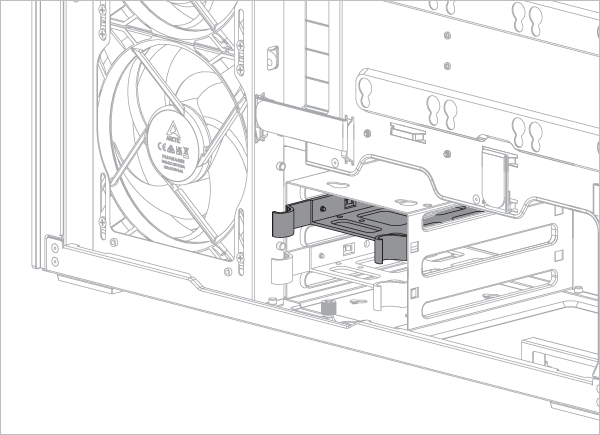

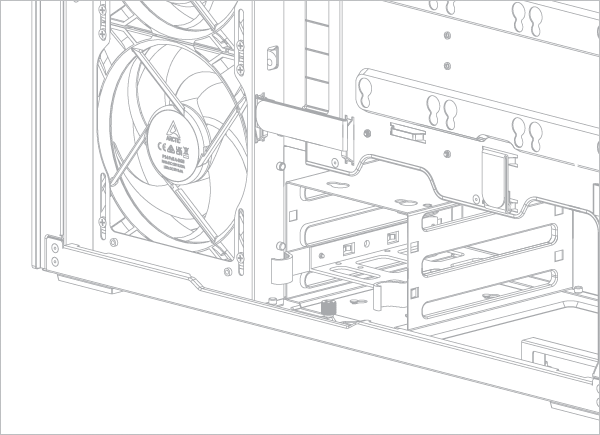

Instalace SSD a HDD

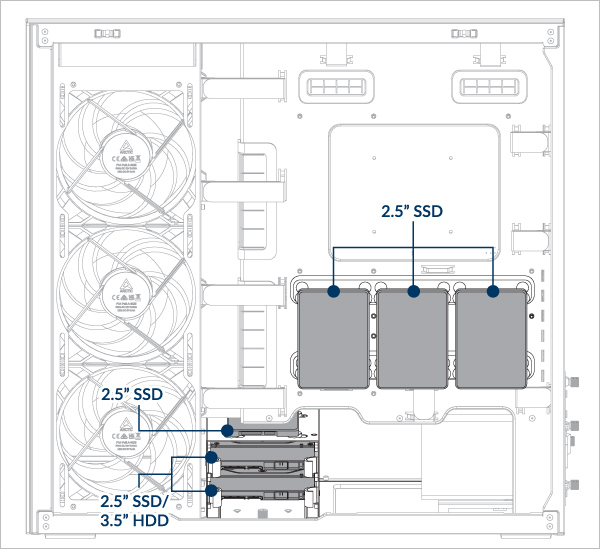

Umístění SSD a HDD
Podpora maximálně 6 x 2,5” SSD nebo 4 x 2,5” SSD + 2 x 3,5” HDD

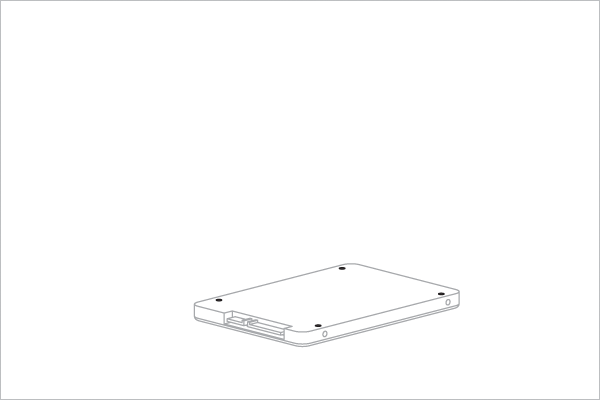

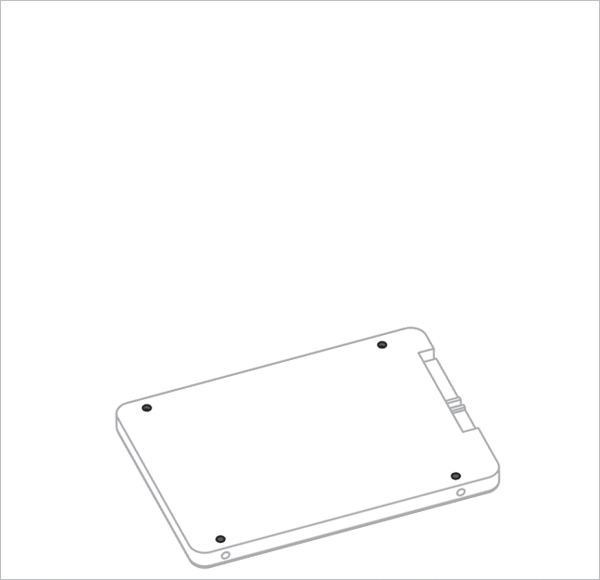

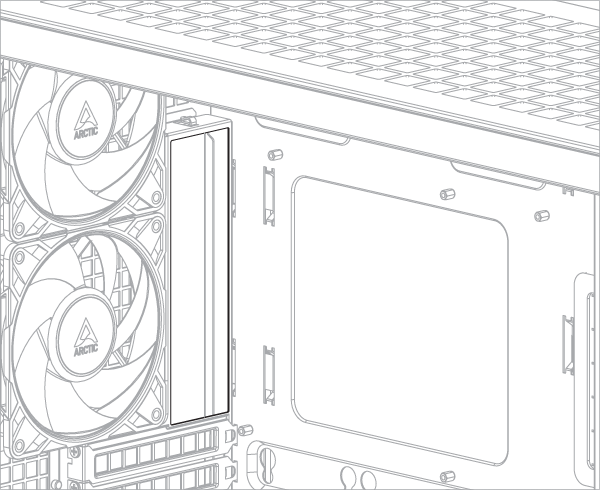

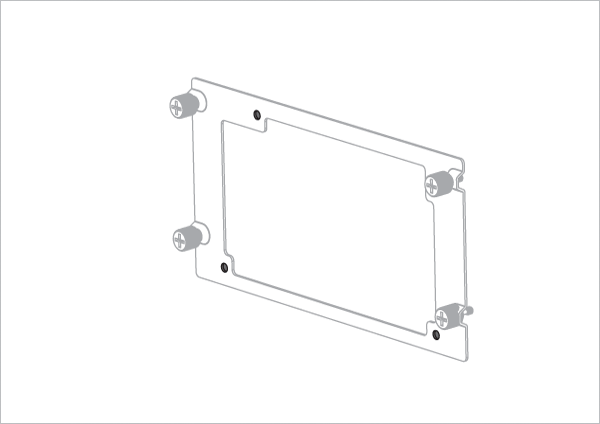

- Instalace SSD disku do držáku základní desky
- Instalace SSD disku do šachty pro pevný disk

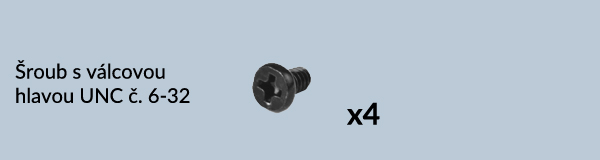

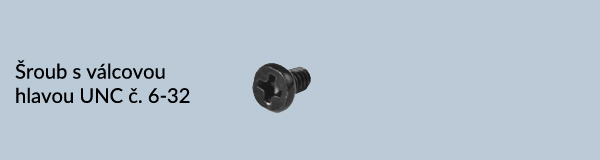

- Instalace pevného disku

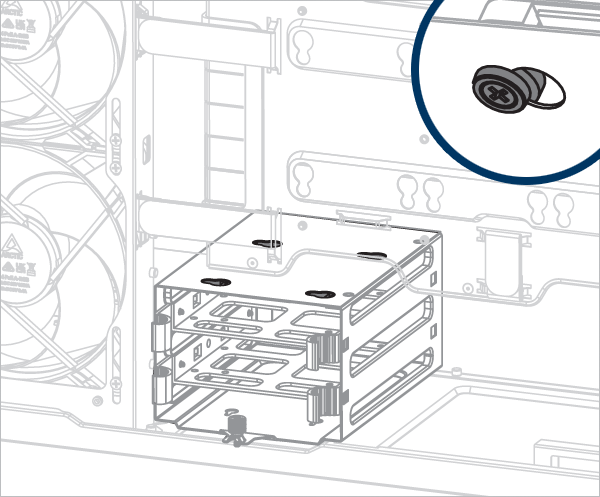

- Nainstalujte SSD disk na horní část klece HDD disku

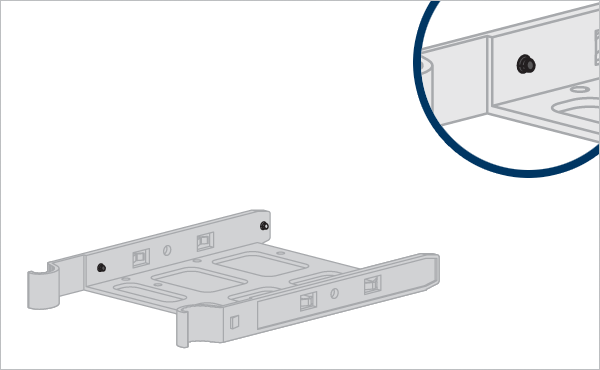

Vyrovnejte kolíky v přihrádce pevného disku s otvory na HDD.

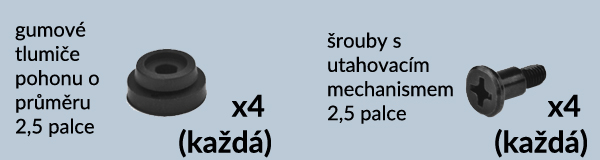

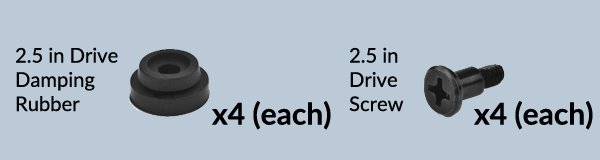

Zarovnejte tlumiče na SSD disku s montážními otvory na kleci HDD disku.

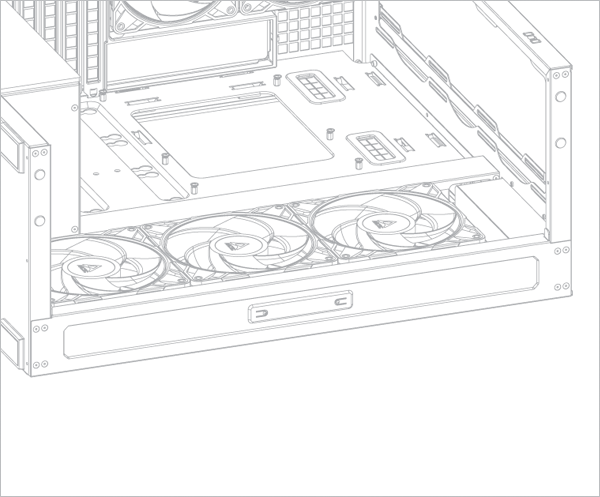

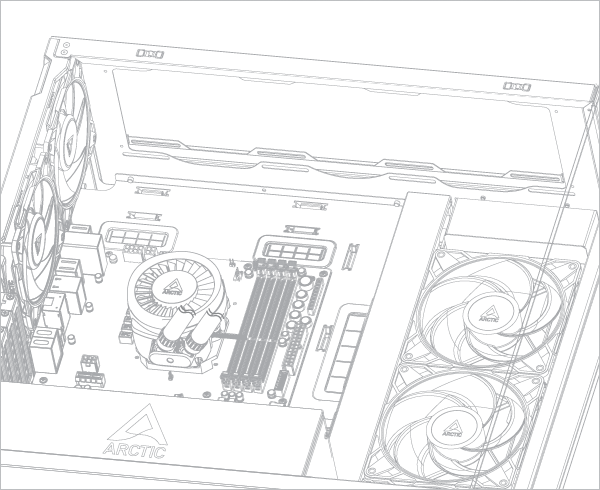

Instalace ventilátoru/chladiče

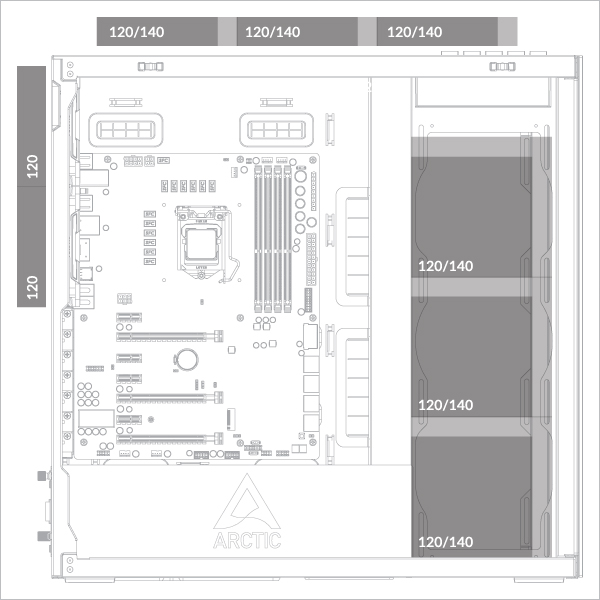

Podpora fanoušků

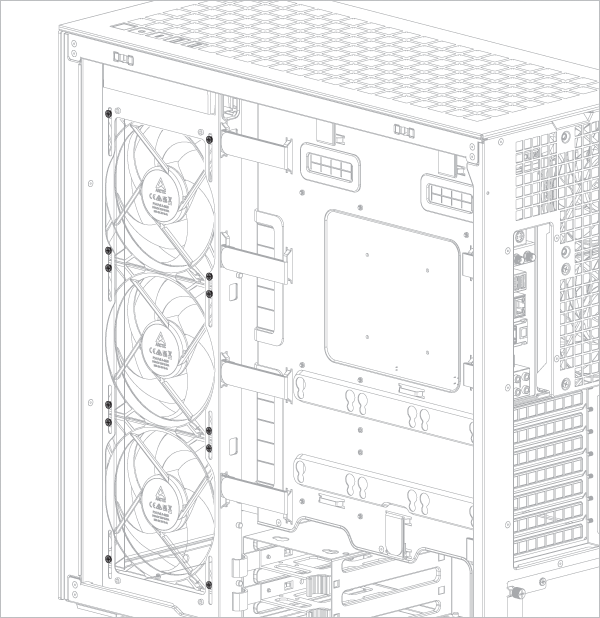

Podporuje až 3× 120 nebo 140 mm ventilátory na horním a bočním panelu.
Podpora 2x 120mm ventilátorů vzadu

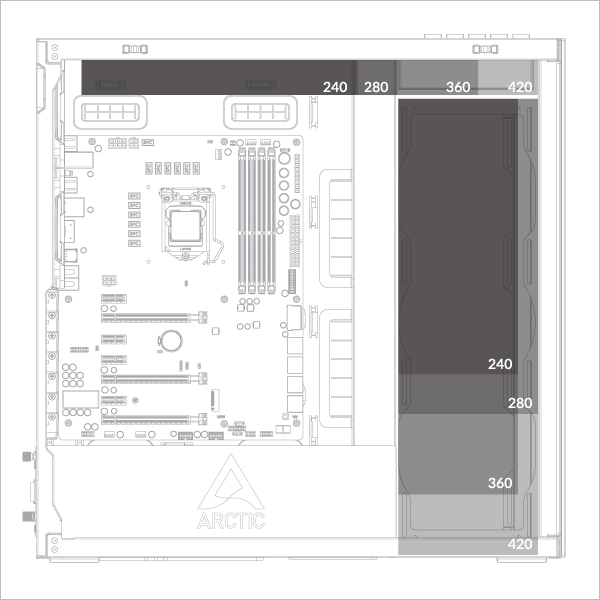

Podpěra chladiče
Maximální tloušťka (kombinace ventilátoru + chladiče)
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Boční: <83 mm (max. 56 mm chladič)
Strana: <176mm
Boční: <65 mm (max. 38 mm chladič)
Tloušťka radiátoru by neměla v konfiguraci 2 × 420 mm překročit 38 mm.

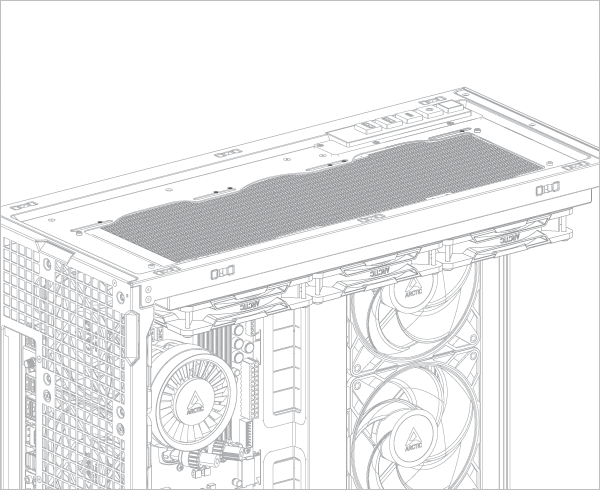

- 360/240 mm na horním panelu
- 360/240 mm na bočním panelu
- 420/280 mm na horním panelu
- 420/280 mm na bočním panelu

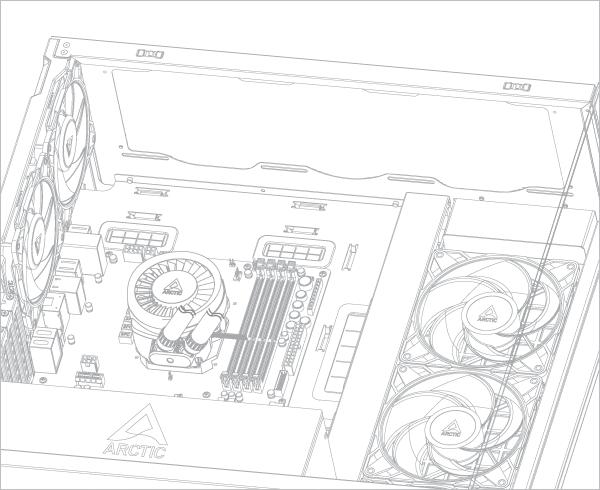

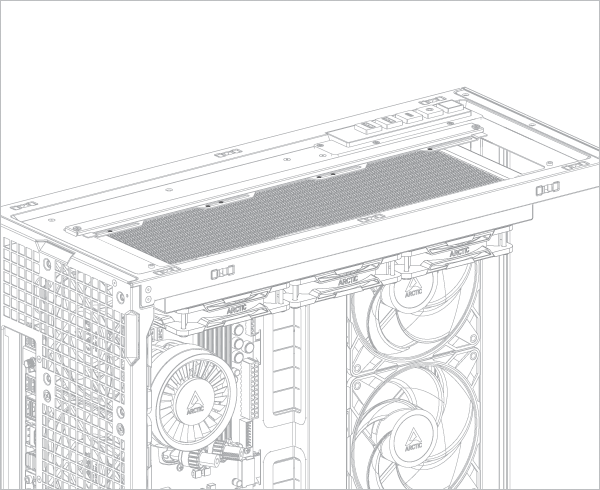

Instalace radiátoru
Před instalací chladiče na boční panel odstraňte ventilátory.

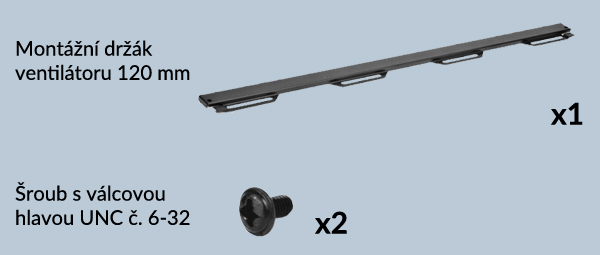

Před instalací chladiče o průměru 240 mm nebo 360 mm připevněte montážní držák ventilátoru.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Před instalací chladiče o průměru 280 nebo 420 mm odstraňte montážní držák ventilátoru.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Před instalací chladiče na boční panel odstraňte ventilátory.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Připojení kabelu

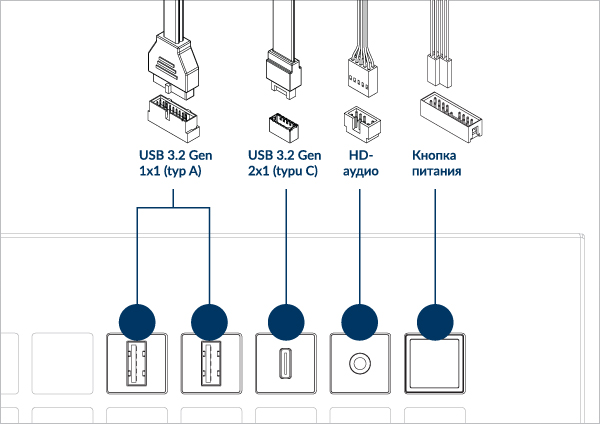

Přední I/O a tlačítko napájení
Připojte kabely k příslušným konektorům základní desky.
Správnou polohu konektoru a pinů si ověřte v manuálu k základní desce.

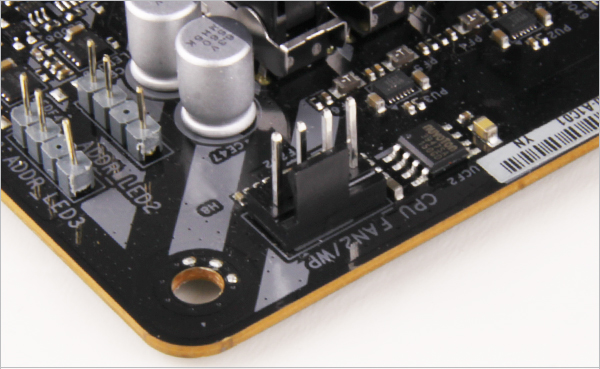

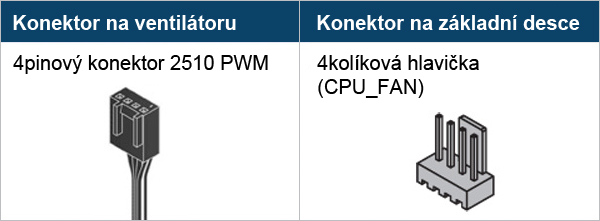

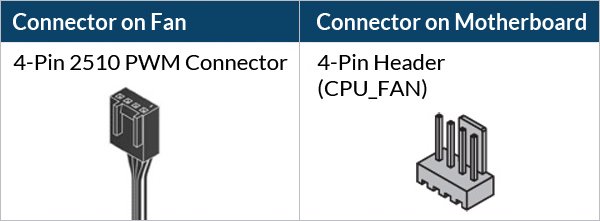

Připojení kabelu ventilátoru
Pokud na základní desce nemáte dostatek konektorů pro ventilátory, doporučujeme použít rozbočovač ventilátorů ARCTIC Case Fan Hub
Abyste z ventilátorů vytěžili maximum, doporučuje se upravit rychlost otáčení ventilátorů v systému BIOS. Pro nastavení PWM postupujte podle tohoto návodu.
Nepřipojujte více než 5 ventilátorů/proužků k jednomu záhlaví
Chcete-li plně využít výhody produktů A-RGB, prostudujte si Průvodce nastavením A-RGB..

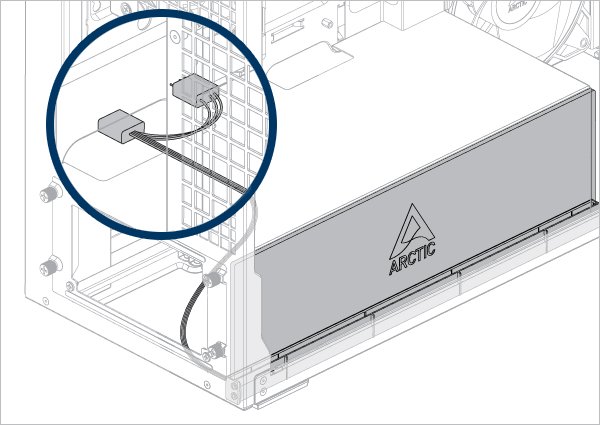

Připojení proužkového kabelu PSU RGB
Najděte RGB kabely PSU v komoře PSU.

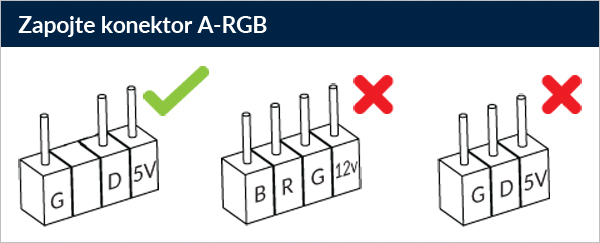

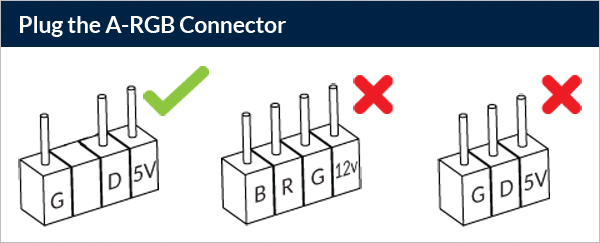

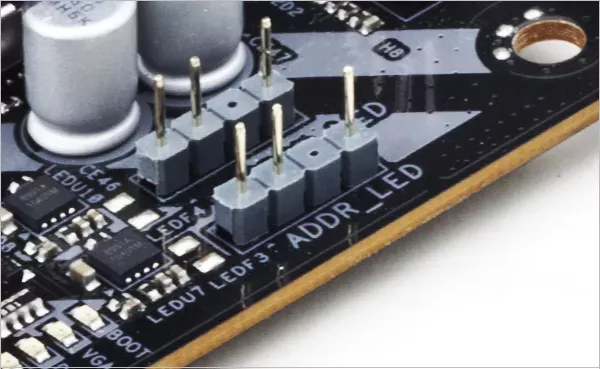

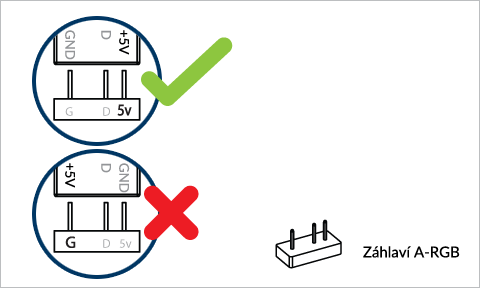

připojte jej ke 3pinovému A-RGB konektoru na základní desce
Nepřipojujte více než 5 ventilátorů/proužků k jednomu záhlaví
Chcete-li plně využít výhody produktů A-RGB, prostudujte si Průvodce nastavením A-RGB..

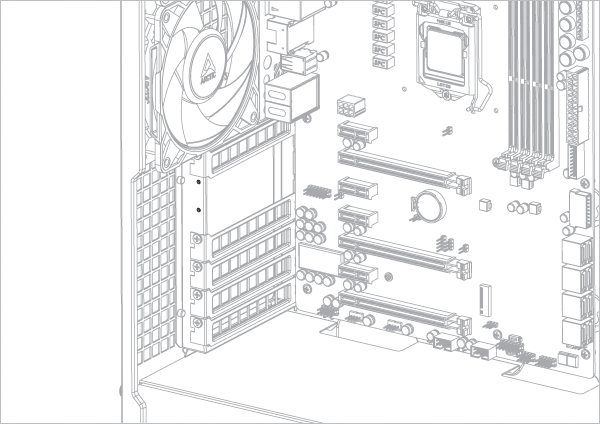

Instalace grafické karty nebo přídavné karty

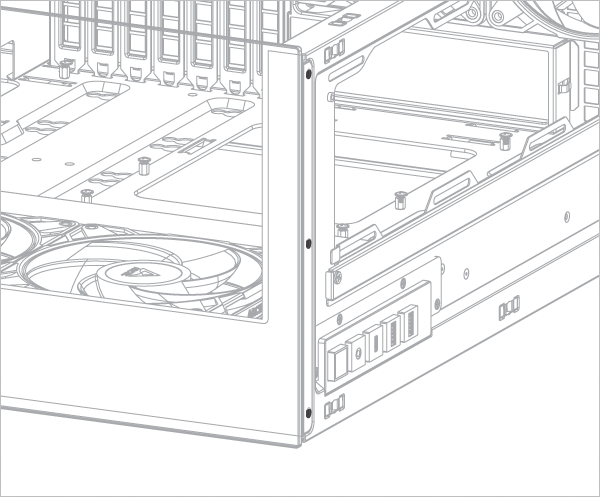

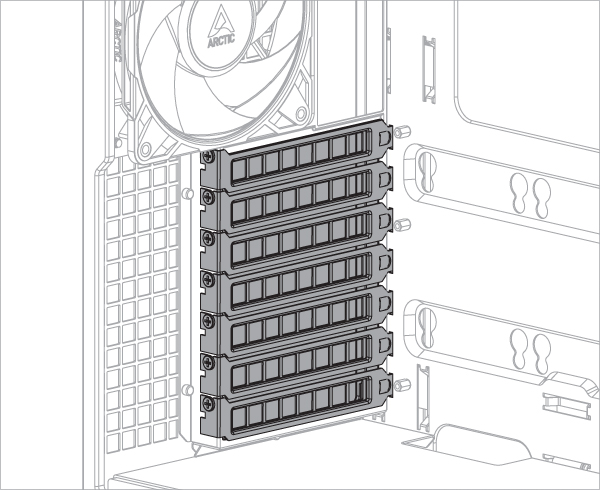

Před instalací grafické karty nebo jakékoli přídavné karty sejměte kryt slotu PCIe.
Instalace panelu

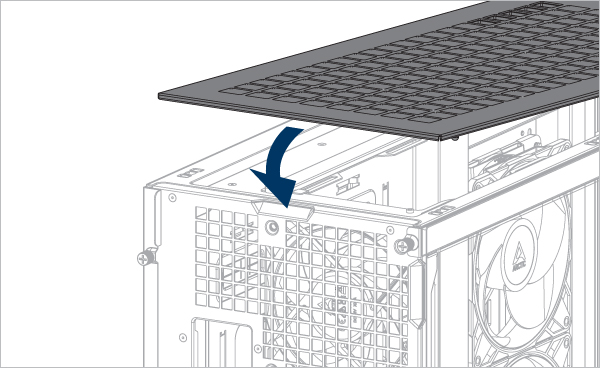

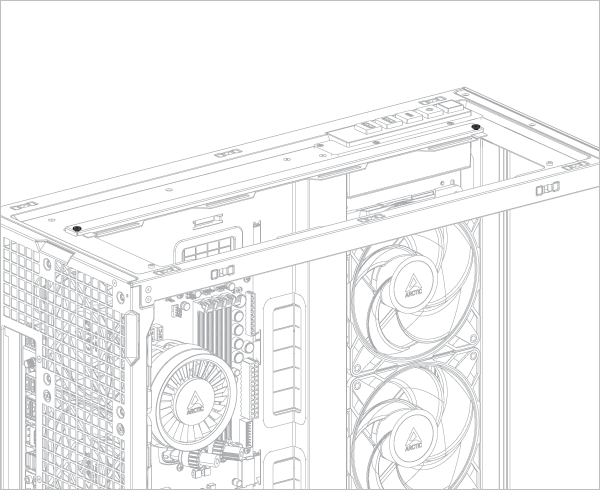

- Horní panel
- Boční panel
- Boční skleněný panel

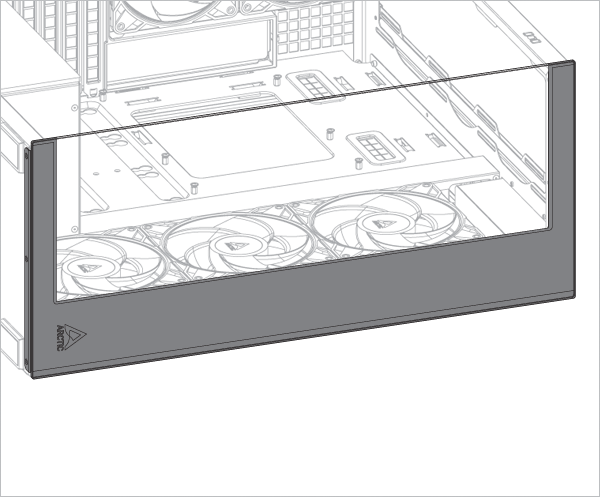

- Přední skleněný panel
Instalace panelu

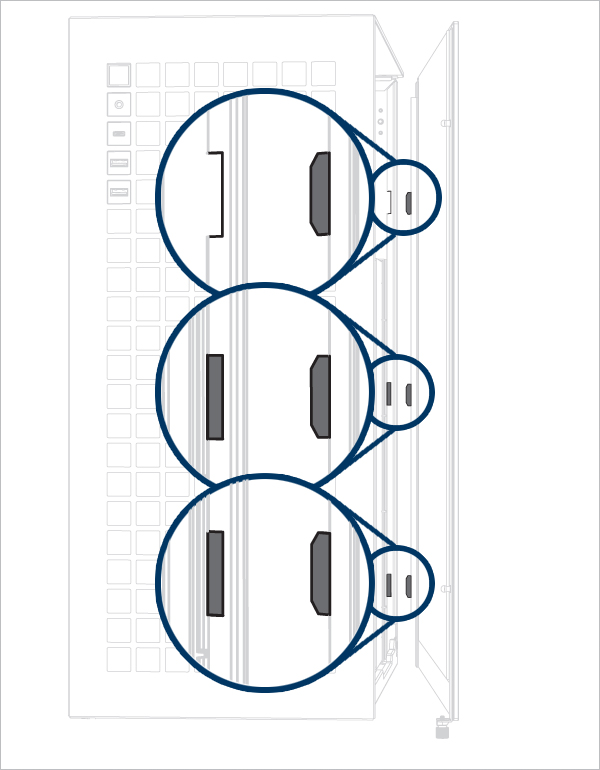

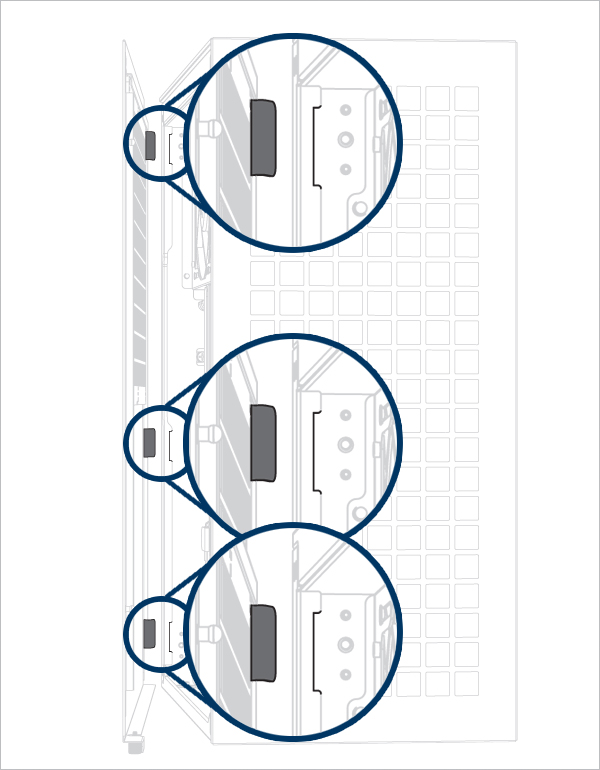

Zarovnejte výstupky bočního panelu se zářezy na spodním panelu.
Zarovnejte výstupky na bočním skleněném panelu se zářezem na spodním panelu.
