Um guia de início rápido para impressão está disponível aqui.
Para verificar a compatibilidade da sua placa-mãe, siga este link.
Ferramentas necessárias
Chave de fenda Philips PH2

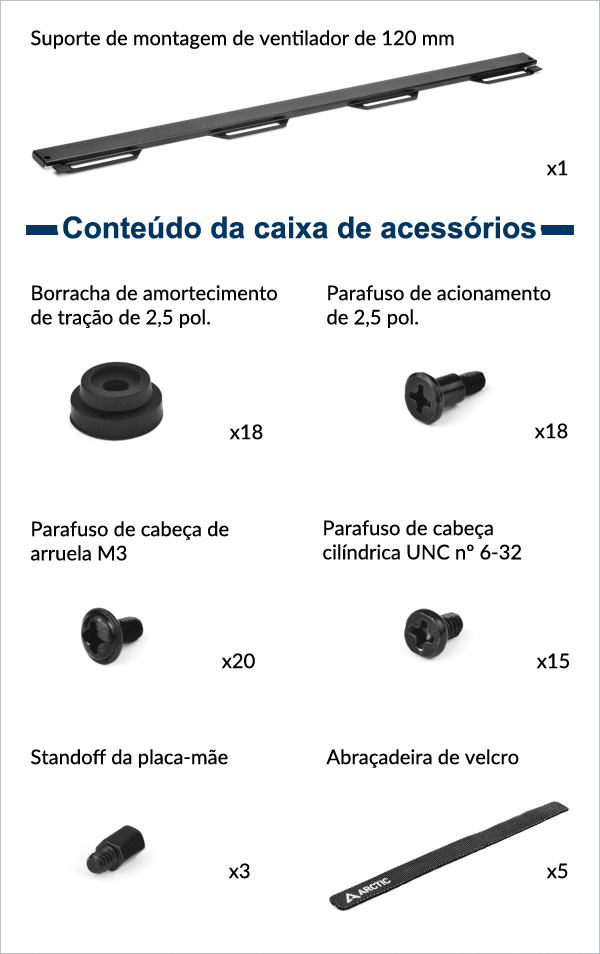

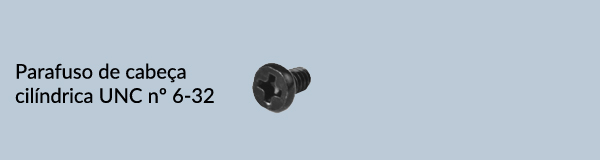

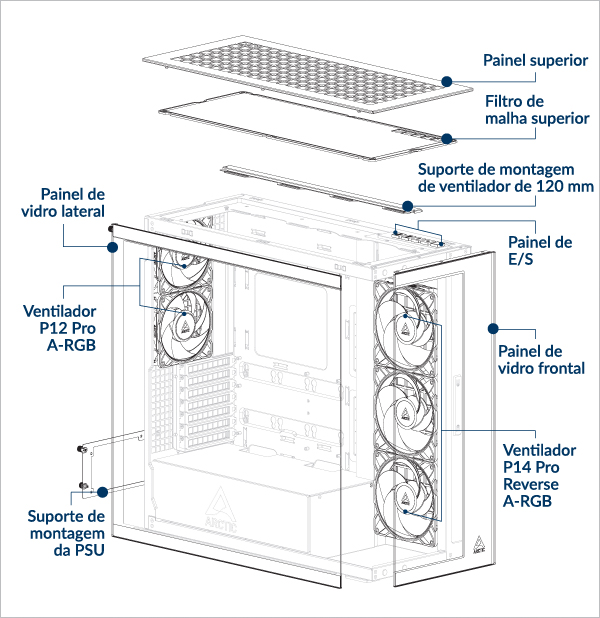

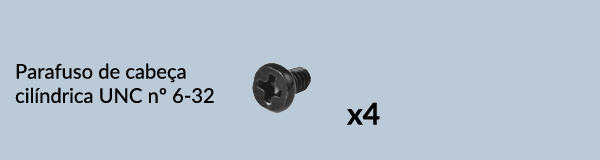

Conteúdo da embalagem
Folgas e Especificações
sem gaiola de HDD: comprimento máximo = 318 mm
Com gaiola de HDD: comprimento máximo = 200 mm
Comprimento máximo = 482 mm (sem radiador lateral)
Tabela de compatibilidade de radiadores
Espessura máxima (combinação de ventilador e radiador)
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lateral: <83 mm (radiador máx. 56 mm)
Lado: <176 mm
Lateral: <65 mm (radiador máx. 38 mm)

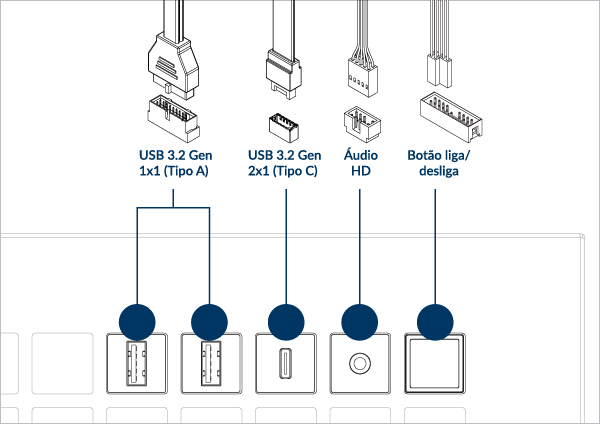

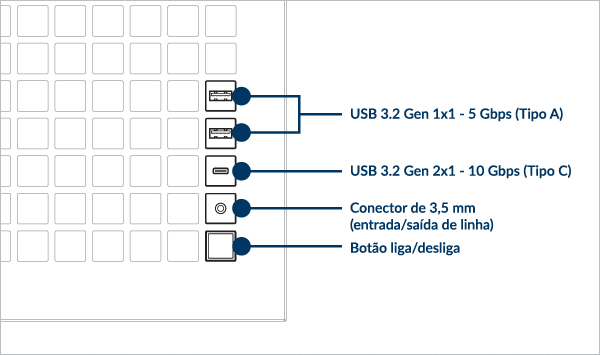

Especificação do painel de E/S frontal
Direção do fluxo de ar recomendada
Direção do fluxo de ar dos ventiladores montados na parte superior
Esta configuração favorece um pouco a temperatura da placa de vídeo.
Esta configuração favorece ligeiramente a temperatura da CPU.
Remoção do painel
Instalação de PSU
Importante! Instale a PSU com a ventoinha voltada para baixo.
A remoção do compartimento do HDD liberará espaço adicional para a unidade de fonte de alimentação (PSU) ou para o gerenciamento de cabos (opcional).
Instalação da placa-mãe
Para verificar a compatibilidade da sua placa-mãe, siga este link.

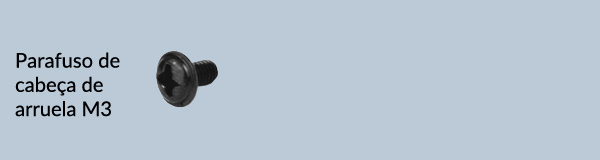

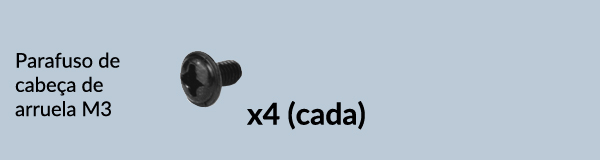

Você precisa de quatro parafusos M3 com arruela para instalar uma placa-mãe Mini-ITX.

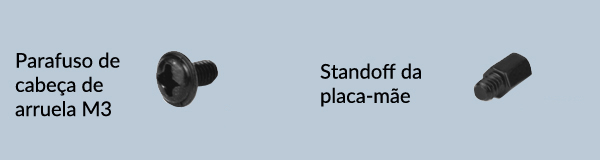

Para placas-mãe mATX, certifique-se de instalar o espaçador adicional na bandeja da placa-mãe. Fixe a placa-mãe com parafusos M3 com arruela.
Use parafusos M3 com arruela para instalar placas-mãe ATX. O número de parafusos necessários pode variar dependendo do modelo da placa-mãe.
Use parafusos M3 com arruela para instalar placas-mãe E-ATX. O número de parafusos necessários pode variar dependendo do modelo da placa-mãe.
A blindagem de E/S deve ser instalada antes da placa-mãe.
A blindagem de E/S é fornecida como acessório com a placa-mãe.
Algumas placas-mãe podem ter uma blindagem de E/S integrada.

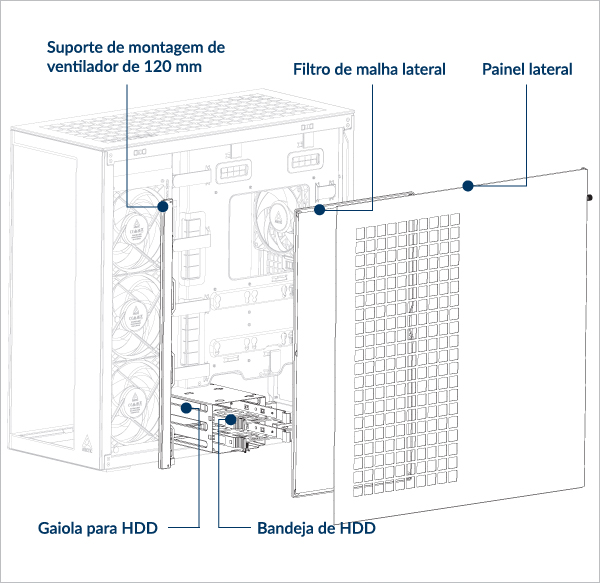

Instalação de SSD e HDD
Posição do SSD e do HDD
Suporta até 6 x 2,5” SSD ou 4 x 2,5” SSD + 2 x 3,5” HDD
- Instalar um SSD na bandeja da placa-mãe
- Instalar um SSD na bandeja do HDD
- Instalar um HDD
- Instalar um SS

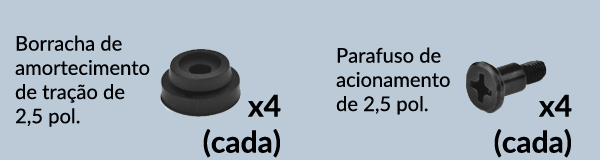

Alinhe os pinos da bandeja do disco rígido com os furos do HDD.
Alinhe os amortecedores do SSD com os furos de montagem no compartimento do HDD.
Instalação de ventilador/radiador
Apoio dos fãs
Suporta até 3 ventoinhas de 120 ou 140 mm na parte superior e no painel lateral.
Suporta 2 ventoinhas de 120 mm na parte traseiraar
Suporte de radiador
Espessura máxima (combinação de ventilador e radiador)
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lado: <176 mm
Lateral: <83 mm (radiador máx. 56 mm)
Lado: <176 mm
Lateral: <65 mm (radiador máx. 38 mm)
A espessura do radiador não deve exceder 38 mm em uma configuração de 2 × 420 mm.
- 360/240 mm no painel superior
- 360/240 mm no painel lateral
- 420/280 mm no painel superior
- 420/280 mm no painel lateral
Instalação de radiador
Remova os ventiladores antes de instalar o radiador no painel lateral.

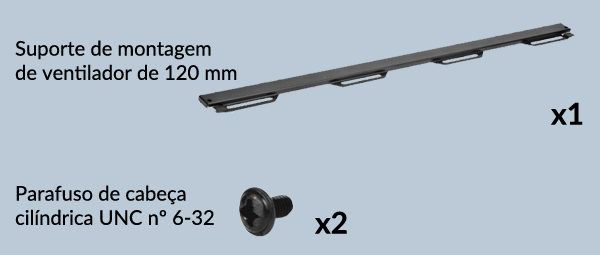

Fixe o suporte de montagem do ventilador antes de instalar um radiador de 240 mm ou 360 mm.
Se você estiver usando um refrigerador de líquido ARCTIC, consulte esta página para obter dicas adicionais de instalação: [Refrigeradores de água ARCTIC AIO – Manual do usuário]
Remova o suporte de montagem do ventilador antes de instalar um radiador de 280 ou 420 mm.
Se você estiver usando um refrigerador de líquido ARCTIC, consulte esta página para obter dicas adicionais de instalação: [Refrigeradores de água ARCTIC AIO – Manual do usuário]
Remova os ventiladores antes de instalar o radiador no painel lateral.
Se você estiver usando um refrigerador de líquido ARCTIC, consulte esta página para obter dicas adicionais de instalação: [Refrigeradores de água ARCTIC AIO – Manual do usuário]
Conexão de cabo
Botão de E/S frontal e botão liga/desliga
Conecte os cabos aos conectores apropriados da placa-mãe.
Verifique o manual da placa-mãe para saber a posição correta do conector e dos pinos.

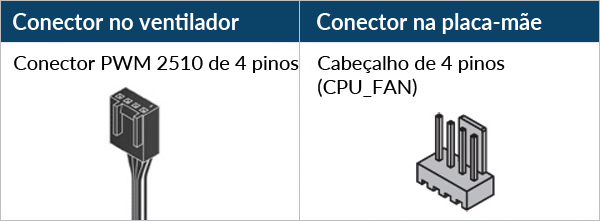

Conexão do cabo do ventilador
Se você não tiver conectores de ventoinha suficientes na sua placa-mãe, recomendamos usar o ARCTIC Case Fan Hub
Para obter o melhor dos seus ventiladores, é recomendável ajustar o controle de velocidade do ventilador no BIOS. Siga este guia para ajustar seu PWM.
Não conecte mais de 5 fãs/listras para um cabeçalho

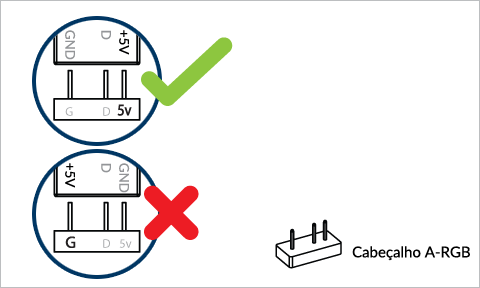

Para aproveitar ao máximo seus produtos A-RGB, confira o Guia de configuração A-RGB.
Conexão do cabo de faixa RGB da PSU
Localize os cabos RGB da PSU no compartimento da PSU.

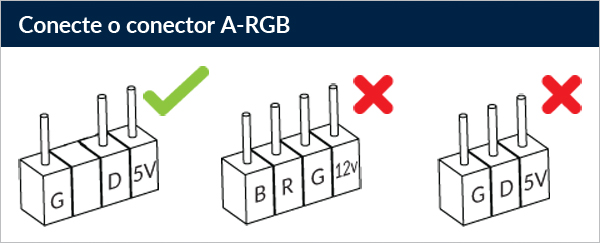

Conecte-o ao conector A-RGB de 3 pinos na placa-mãe
Não conecte mais de 5 fãs/listras para um cabeçalho
Para aproveitar ao máximo seus produtos A-RGB, confira o Guia de configuração A-RGB.
Instalação de placa gráfica ou placa complementar
Remova a tampa do slot PCIe antes de instalar a placa gráfica ou qualquer placa complementar.
Instalação do painel
- Painel superior
- Painel lateral
- Painel de vidro lateral
- Painel de vidro frontal
Instalação do painel
Alinhe as abas do painel lateral com os entalhes no painel inferior.
Alinhe as abas no painel de vidro lateral com o entalhe no painel inferior.
