可打印的快速入门指南请点击 此处。

要检查主板的兼容性，请点击此 链接。

所需工具

PH2 十字螺丝刀

内容概述

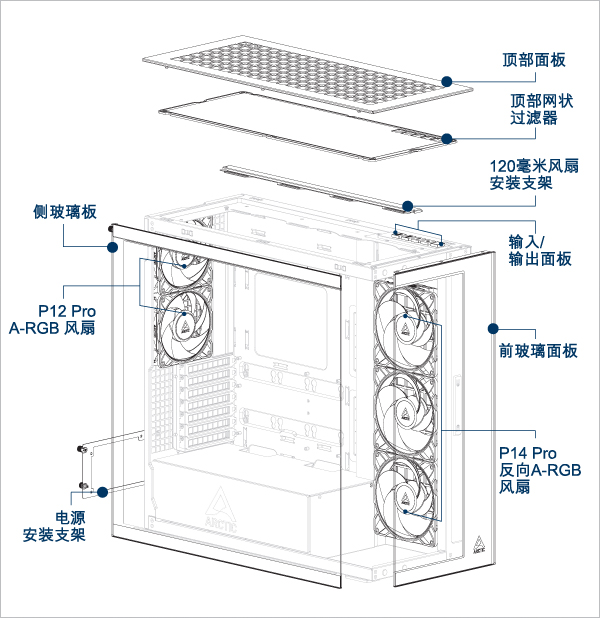

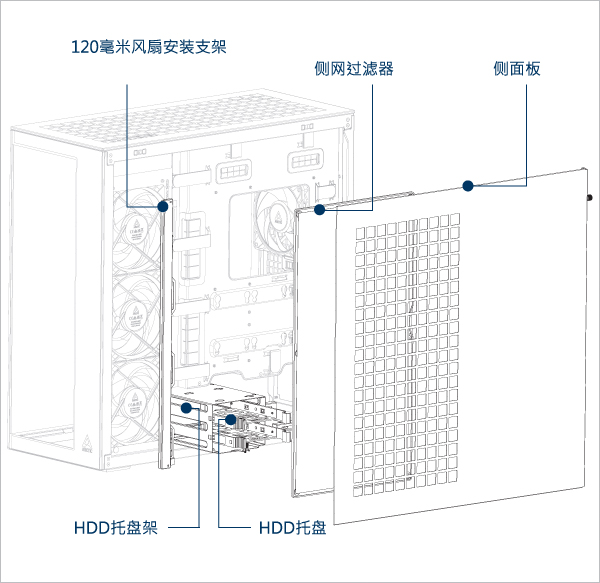

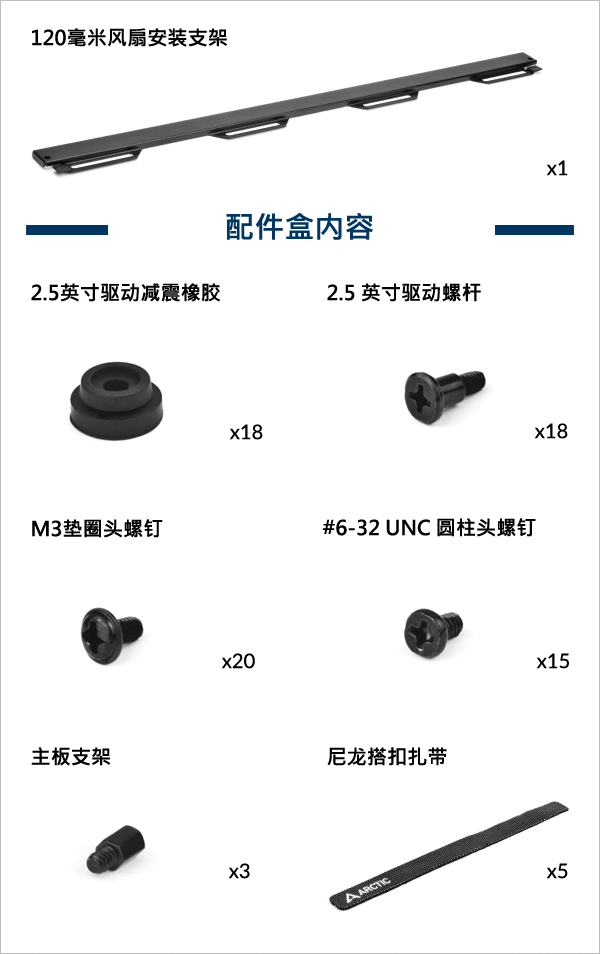

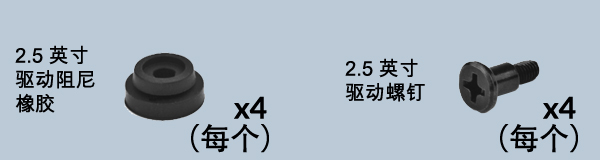

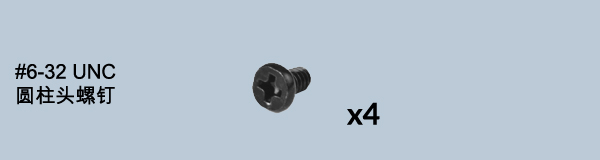

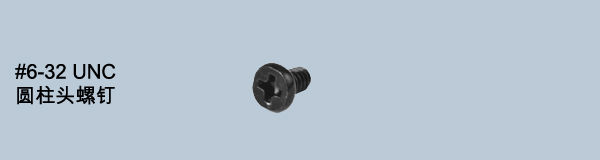

包装内容

准备

间隙和规格

母板
Mini-ITX、mATX、ATX、E-ATX（宽度最大285mm）
电源单元
ATX
不带硬盘笼：最大长度 = 318 毫米
带硬盘笼：最大长度 = 200 毫米
CPU 冷却器
最大高度 = 171 毫米
显卡
最大长度 = 337毫米
最大长度 = 482mm（不含侧散热器）
散热器
顶部
420/360/280/240/120毫米，厚度参考表格。
边
420/360/280/240/120毫米，厚度参考表格。

散热器兼容性表

散热器兼容性表
最大厚度（风扇+散热器组合）
侧装散热器和风扇
顶部安装的散热器和风扇
无散热器
240毫米散热器
360毫米散热器
280毫米散热器
420毫米散热器
无散热器
/
顶部: < 75毫米
顶部: < 75毫米
顶部: < 65毫米
顶部: < 65毫米
240毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
360毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
280毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
420毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部：<65毫米
侧面: <83 毫米（最大 56 毫米散热器）
顶部: <65毫米
边: <176毫米
顶部: <65毫米
侧面: <65 毫米（最大 38 毫米散热器）

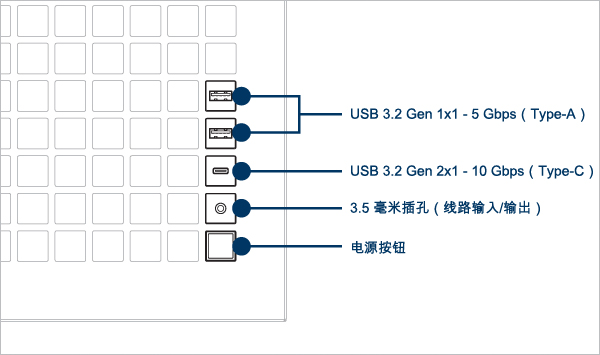

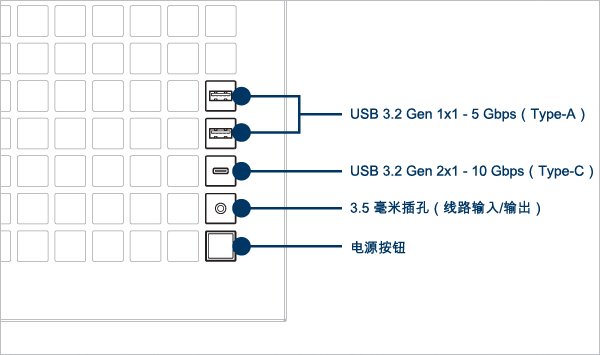

前 I/O 面板规格

建议气流方向

顶置风扇的气流方向

此配置对显卡温度略有利。

此配置对 CPU 温度略有好处。

安装

面板拆卸

电源安装

重要提示！安装 PSU 时，风扇应朝下。

移除 HDD 笼将为电源装置 (PSU) 或电缆管理 (可选) 释放更多空间。

主板安装

要检查主板的兼容性，请点击此 链接。

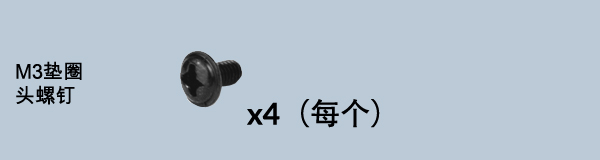

您需要四个 M3 垫圈头螺钉来安装 Mini-ITX 主板。

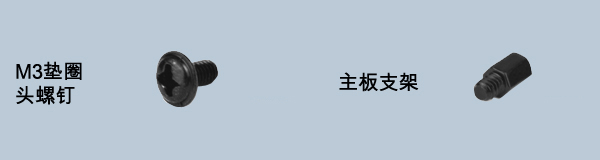

对于 mATX 主板，请确保在主板托盘上安装额外的支架。使用 M3 垫圈头螺钉固定主板

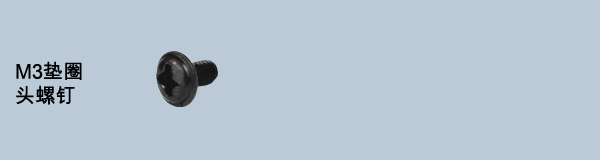

使用 M3 垫圈头螺钉安装 ATX 主板。所需螺钉数量可能因主板型号而异。

使用 M3 垫圈头螺钉安装 E-ATX 主板。所需螺钉数量可能因主板型号而异。

必须在主板之前安装 I/O 防护板。

I/O 防护板作为主板配件提供。
某些主板可能集成有 I/O 防护板。.

SSD 和 HDD 安装

SSD 和 HDD 的位置

最多支持 6 x 2.5”SSD 或 4 x 2.5”SSD + 2 x 3.5” HDD

将硬盘托架上的凸耳与硬盘上的孔对齐。

将 SSD 上的减震器与 HDD 笼上的安装孔对齐。

风扇/散热器安装

风扇支持

顶部和侧面板上最多支持 3 个 120 或 140 毫米风扇。
后部支持 2x 120 mm 风扇

散热器支持

散热器兼容性表
最大厚度（风扇+散热器组合）
侧装散热器和风扇
顶部安装的散热器和风扇
无散热器
240毫米散热器
360毫米散热器
280毫米散热器
420毫米散热器
无散热器
/
顶部: < 75毫米
顶部: < 75毫米
顶部: < 65毫米
顶部: < 65毫米
240毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
360毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
280毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
420毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部：<65毫米
侧面: <83 毫米（最大 56 毫米散热器）
顶部: <65毫米
边: <176毫米
顶部: <65毫米
侧面: <65 毫米（最大 38 毫米散热器）

在 2 × 420 毫米配置中，散热器厚度不应超过 38 毫米。

在侧面板上安装散热器之前，请先拆下风扇。

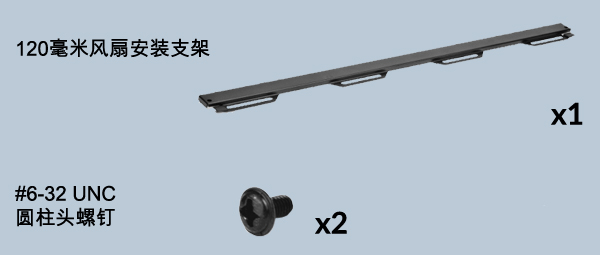

在安装 240 毫米或 360 毫米散热器之前，请先安装风扇安装支架。

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

安装 280 或 420 毫米散热器之前，请先拆下风扇安装支架。ng a 280 or 420 mm radiator.

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

在侧面板上安装散热器之前，请先拆下风扇。

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

电缆连接

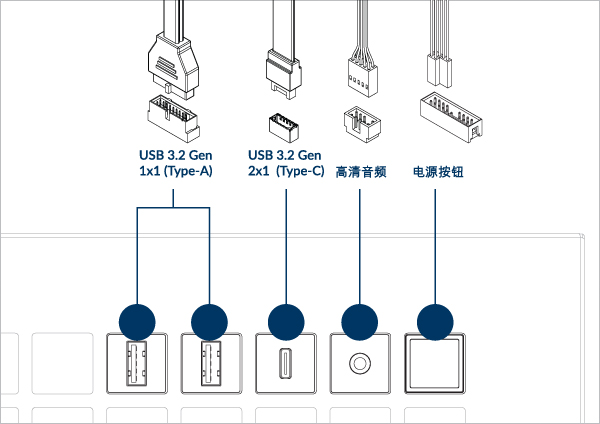

前置 I/O 和电源按钮

将电缆连接到适当的主板接头。

请查看主板手册以了解正确的接头和引脚位置。

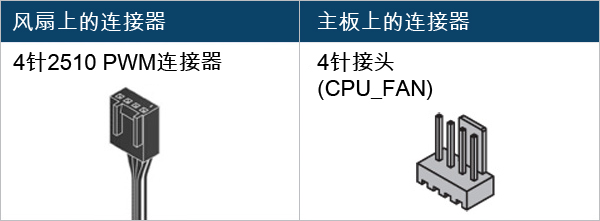

风扇电缆连接

如果您主板上没有足够的风扇接头，我们建议使用 ARCTIC Case Fan Hub。

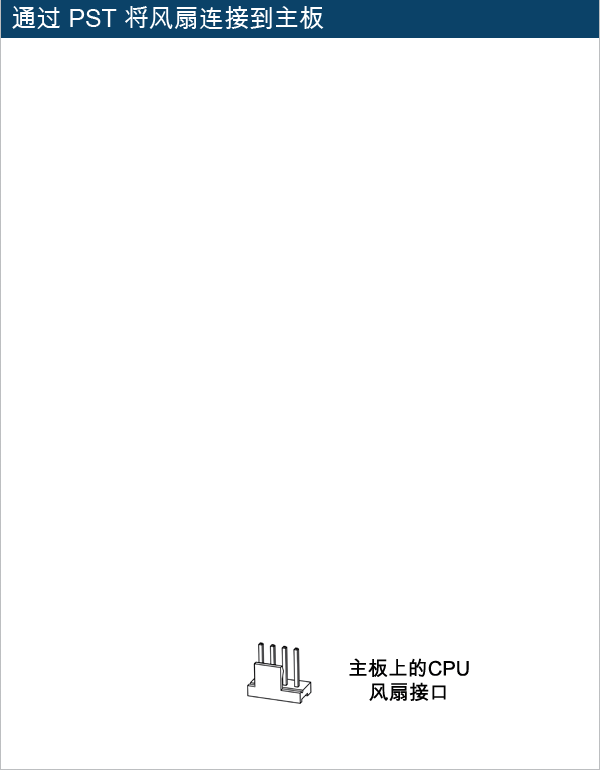

为了充分发挥风扇的性能，建议在 BIOS 中调整风扇速度控制，并按照 本指南调整 PWM。

请勿将超过 5 个风扇/灯带连接到一个接头

要充分利用您的 A-RGB 产品，请查看 A-RGB 设置指南。

PSU RGB 灯带电缆连接

在电源舱中找到 PSU RGB 线缆。

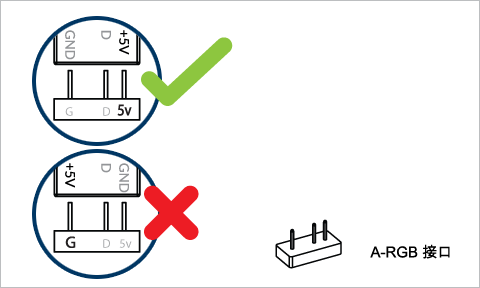

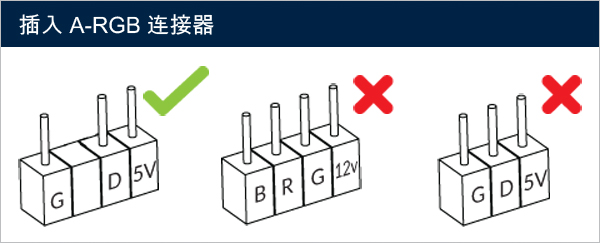

将其连接到主板上的 3 针 A-RGB 接口

请勿将超过 5 个风扇/灯带连接到一个接头

要充分利用您的 A-RGB 产品，请查看 A-RGB 设置指南。

显卡或附加卡安装

安装显卡或任何附加卡之前，请先卸下 PCIe 插槽盖。

面板安装

将侧面板的突出部分与底部面板上的凹口对齐。

将侧面玻璃板上的突出部分与底部面板上的凹口对齐。
