ARCTIC Xtender - User Manual

Здесь доступна печатная инструкция для быстрого старта.

Чтобы проверить совместимость вашей материнской платы, перейдите по этой ссылке.

Необходимые инструменты

Отвертка Philips PH2

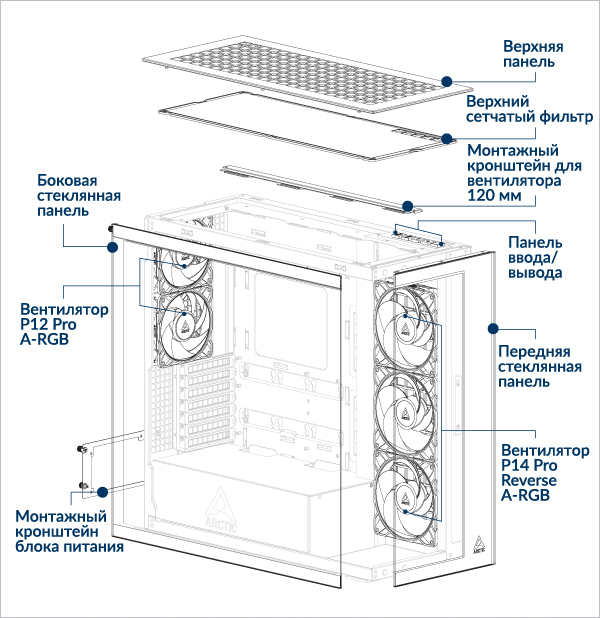

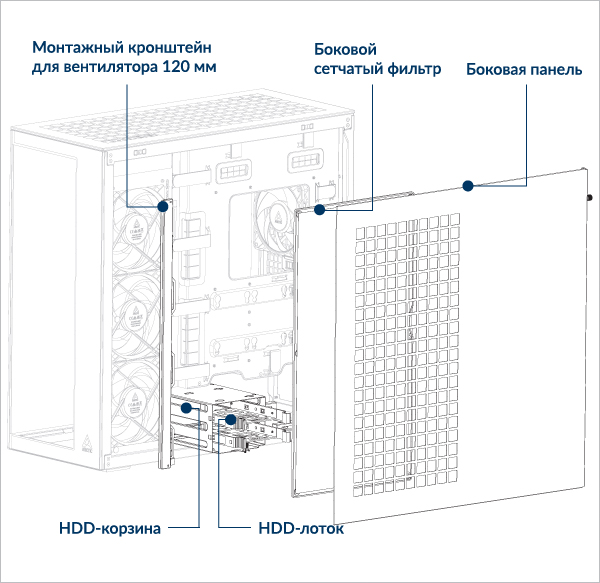

Обзор содержания

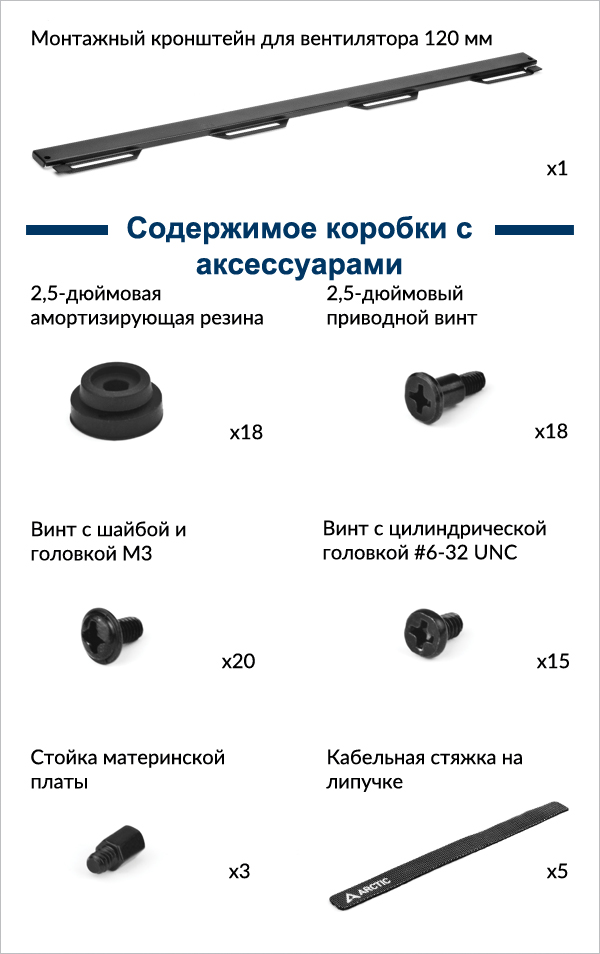

Содержимое упаковки

Подготовка

Зазоры и характеристики

Материнская плата

Mini-ITX, mATX, ATX, E-ATX(шириной до 285 мм)

Блок питания

ATX
без корзины для жестких дисков: максимальная длина = 318 мм
С корзиной для жестких дисков: максимальная длина = 200 мм

Процессорные кулеры

Максимальная высота = 171 мм

Видеокарты

Максимальная длина = 337 мм
Максимальная длина = 482 мм (без бокового радиатора)

Радиатор

Вершина

420/360/280/240/120 мм, Толщину смотрите в таблице.

Side

420/360/280/240/120 мм, Толщину смотрите в таблице.

Таблица совместимости радиаторов

Таблица совместимости радиаторов
Максимальная толщина (комбинация вентилятора и радиатора)

Боковой радиатор и вентилятор

Вершина: < 75mm

Вершина: < 65mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Верх: <65mm
Сбоку: <83 мм (макс. радиатор 56 мм)

Вершина: <65mm
Сторона: <176mm

Верх: <65mm
Сбоку: <65 мм (макс. радиатор 38 мм)

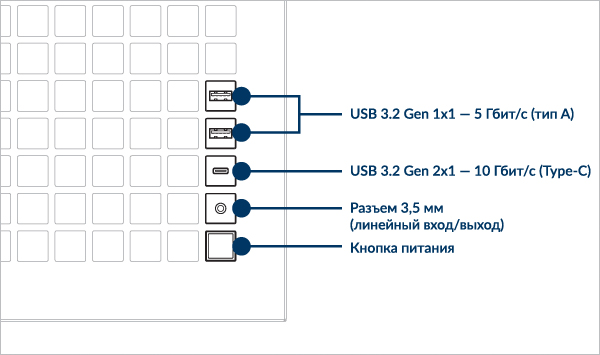

Технические характеристики передней панели ввода/вывода

Направление потока воздуха вентиляторов, установленных сверху

Верхний выхлоп
Верхний заборник

Такая конфигурация немного благоприятствует температуре видеокарты.

Такая конфигурация немного благоприятствует температуре процессора.

Установка

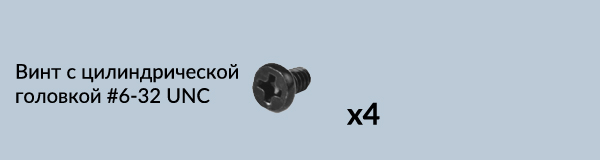

Установка блока питания

Важно! Устанавливайте блок питания вентилятором вниз.

Извлечение корзины для жестких дисков освободит дополнительное пространство для блока питания (БП) или системы управления кабелями (опционально)

Установка материнской платы

Чтобы проверить совместимость вашей материнской платы, перейдите по этой ссылке.

Материнская плата Mini-ITX
материнская плата mATX
материнская плата ATX
материнская плата E-ATX

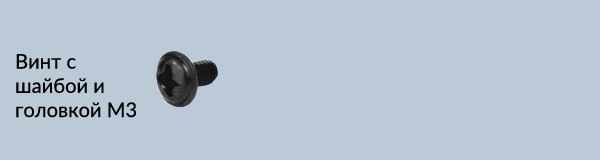

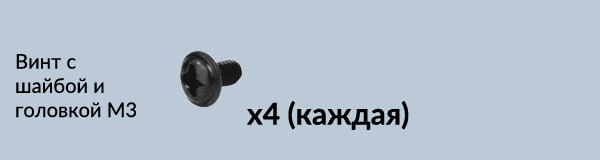

Для установки материнской платы Mini-ITX вам понадобятся четыре винта с шайбами M3.

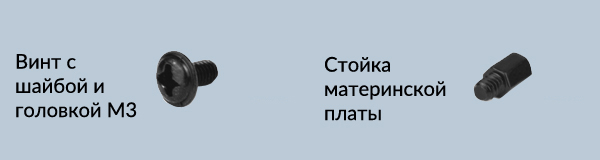

Для материнских плат mATX обязательно установите дополнительную стойку на поддон материнской платы. Закрепите материнскую плату винтами M3 с шайбами под головку.

Для установки материнских плат ATX используйте винты с шайбой M3. Количество необходимых винтов может варьироваться в зависимости от модели материнской платы.ing on the motherboard model.

Для установки материнских плат E-ATX используйте винты с шайбой M3. Количество необходимых винтов может варьироваться в зависимости от модели материнской платы.

Щит ввода-вывода должен быть установлен перед материнской платой.

Щит ввода-вывода поставляется в качестве аксессуара к материнской плате.
Некоторые материнские платы могут иметь встроенный щит ввода-вывода.

Установка SSD и HDD

Расположение SSD и HDD

Поддержка до 6 x 2,5-дюймовых SSD или 4 x 2,5-дюймовых SSD + 2 x 3,5-дюймовых HDD

Установите SSD на поддон материнской платы.
Установите SSD в лоток для жестких дисков

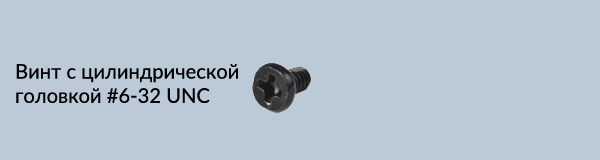

Установить жесткий диск
Установите SSD поверх корзины для HDD.

Выровняйте выступы на лотке жесткого диска с отверстиями на HDD.

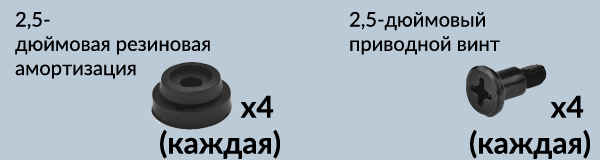

Совместите демпферы на SSD с монтажными отверстиями на корзине для HDD.

Установка вентилятора/радиатора

Поддержка фанатов

Поддерживает до 3 вентиляторов размером 120 или 140 мм на верхней и боковой панели.
Поддержка 2 вентиляторов 120 мм на задней панели

Опора радиатора

Таблица совместимости радиаторов
Максимальная толщина (комбинация вентилятора и радиатора)

Боковой радиатор и вентилятор

Вершина: < 75mm

Вершина: < 65mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Вершина: <65mm
Сторона: <176mm

Сторона < 176mm

Вершина: <75mm
Сторона: <176mm

Верх: <65mm
Сбоку: <83 мм (макс. радиатор 56 мм)

Вершина: <65mm
Сторона: <176mm

Верх: <65mm
Сбоку: <65 мм (макс. радиатор 56 мм)

Толщина радиатора не должна превышать 38 мм в конфигурации 2 × 420 мм.

Установка радиатора

360/240 мм на верхней панели
360/240 мм на боковой панели
420/280 мм на верхней панели
420/280 мм на боковой панели

Перед установкой радиатора на боковую панель снимите вентиляторы.

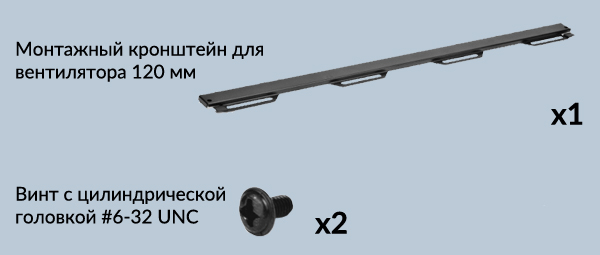

Перед установкой радиатора размером 240 мм или 360 мм прикрепите кронштейн для крепления вентилятора.

Если вы используете жидкостный охладитель ARCTIC, обратитесь к этой странице за дополнительными советами по установке: [Водяные охладители ARCTIC AIO – Руководство пользователя]

Перед установкой радиатора размером 280 или 420 мм снимите кронштейн крепления вентилятора.

Перед установкой радиатора на боковую панель снимите вентиляторы.

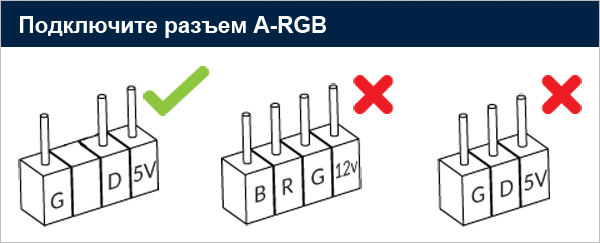

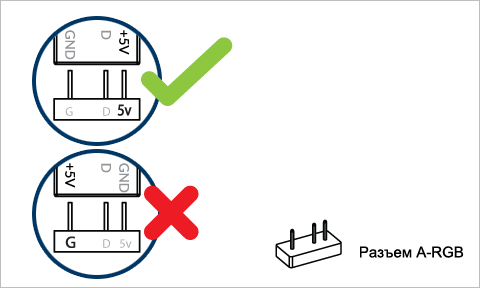

Кабельное соединение

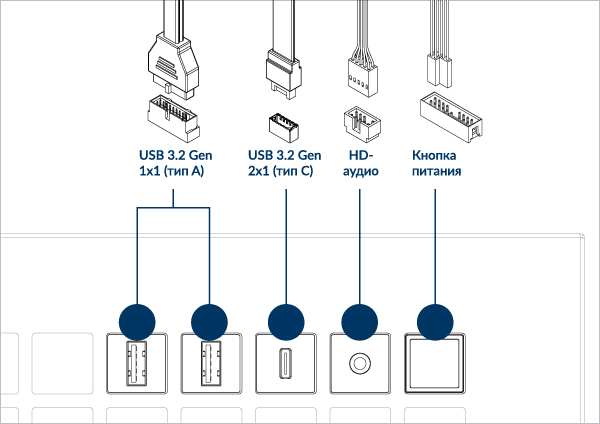

Передняя панель ввода-вывода и кнопка питания

Подключите кабели к соответствующим разъемам материнской платы.

Проверьте руководство по эксплуатации вашей материнской платы на предмет правильного расположения разъемов и контактов.

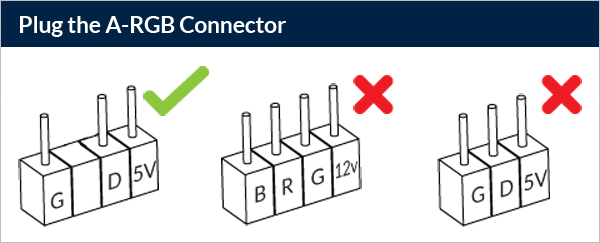

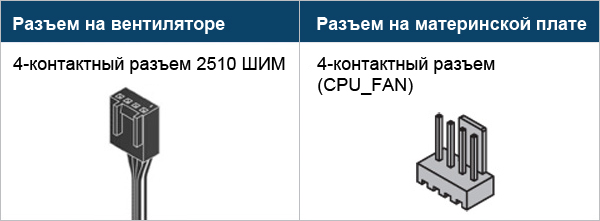

Подключение кабеля вентилятора

Если на вашей материнской плате недостаточно разъемов для вентиляторов, мы рекомендуем использовать ARCTIC Case Fan Hub

Чтобы максимально эффективно использовать вентиляторы, рекомендуется настроить управление скоростью вращения вентилятора в BIOS. Следуйте этому руководству по настройке ШИМ.
