Dostępna jest tutaj drukowana instrukcja szybkiego startu.
Aby sprawdzić kompatybilność swojej płyty głównej, skorzystaj z tego łącza.
Wymagane narzędzia
Śrubokręt krzyżakowy PH2

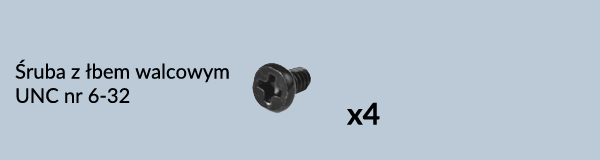

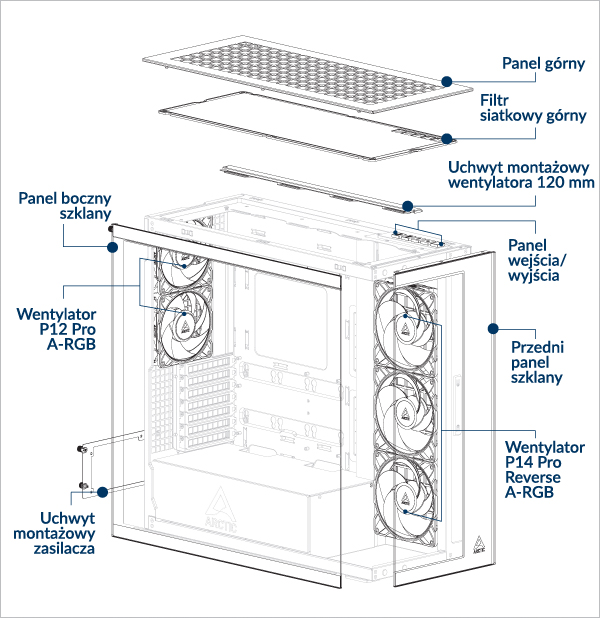

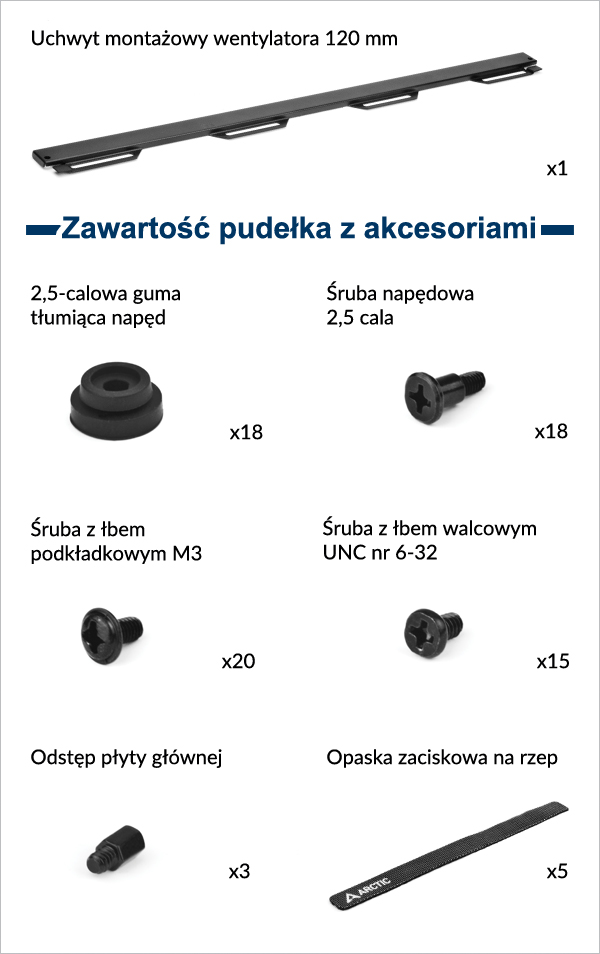

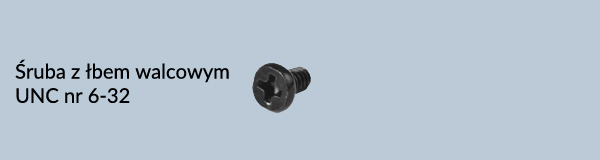

Zawartość opakowania
Prześwity i specyfikacje
bez klatki HDD: maksymalna długość = 318 mm
Z klatką HDD: Maksymalna długość = 200 mm
Maksymalna długość = 482 mm (bez bocznego radiatora)
Tabela kompatybilności grzejników
Maksymalna grubość (kombinacja wentylatora i chłodnicy)
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Bok: <83 mm (maks. grzejnik 56 mm)
Strona: <176mm
Bok: <65 mm (maks. grzejnik 38 mm)

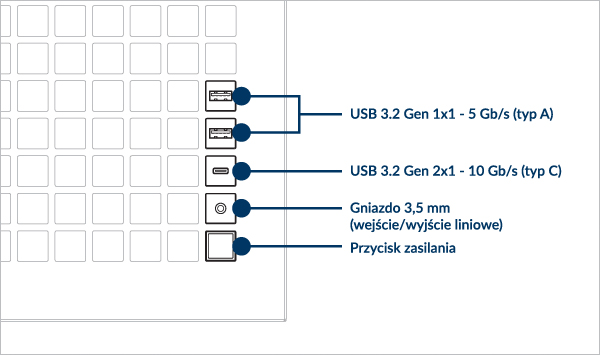

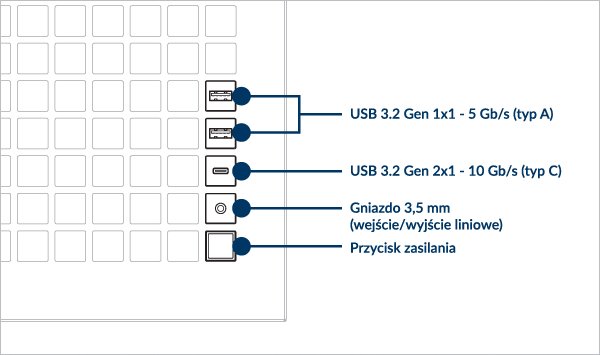

Specyfikacja przedniego panelu I/O
Zalecany kierunek przepływu powietrza
Kierunek przepływu powietrza wentylatorów montowanych na górze
Taka konfiguracja nieznacznie zwiększa temperaturę karty graficznej.
Taka konfiguracja nieznacznie zwiększa temperaturę procesora.

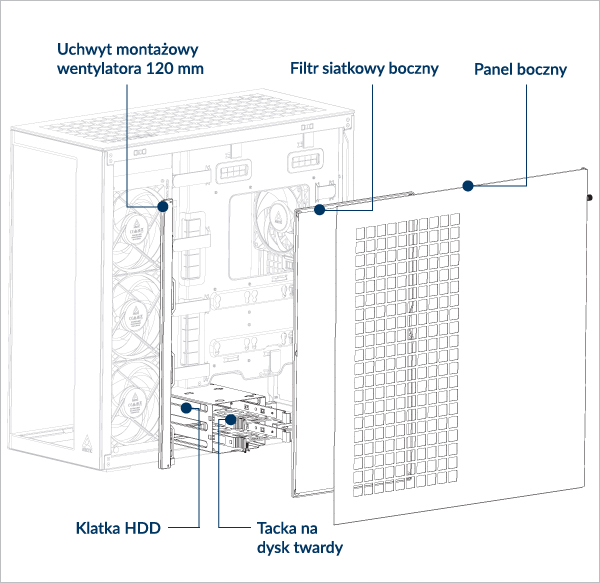

Usuwanie panelu
Instalacja zasilacza
Ważne! Zamontuj zasilacz z wentylatorem skierowanym w dół.
Usunięcie klatki dysku twardego spowoduje zwolnienie dodatkowej przestrzeni na zasilacz (PSU) lub zarządzanie kablami (opcjonalnie).
Instalacja płyty głównej
Aby sprawdzić kompatybilność swojej płyty głównej, skorzystaj z tego łącza.

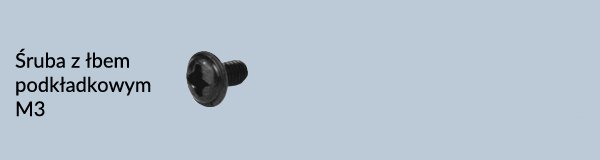

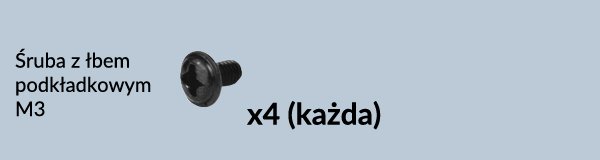

Do zainstalowania płyty głównej Mini-ITX potrzebne są cztery śruby z łbem podkładkowym M3.

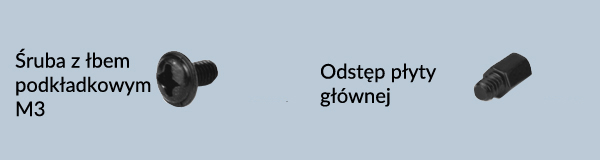

W przypadku płyt głównych mATX należy zainstalować dodatkowy element dystansowy na tacce płyty głównej. Przymocuj płytę główną za pomocą śrub M3 z łbem podkładkowym.
Do montażu płyt głównych ATX należy użyć śrub z łbem podkładkowym M3. Liczba potrzebnych śrub może się różnić w zależności od modelu płyty głównej.
Do montażu płyt głównych E-ATX należy użyć śrub z łbem podkładkowym M3. Liczba potrzebnych śrub może się różnić w zależności od modelu płyty głównej.
Osłonę I/O należy zainstalować przed płytą główną.
Osłona I/O jest dostarczana jako akcesorium do płyty głównej.
Niektóre płyty główne mogą być wyposażone w zintegrowaną osłonę I/O.
Instalacja dysków SSD i HDD
Pozycja dysków SSD i HDD
Obsługa maksymalnie 6 dysków SSD 2,5” lub 4 dysków SSD 2,5” + 2 dysków twardych 3,5”
- Zainstaluj dysk SSD na tacce płyty głównej
- Zainstaluj dysk SSD w kieszeni HDD
- Zainstaluj dysk twardy
- Zainstaluj dysk SSD na górze klatki HDD
Wyrównaj wypustki na tacy dysku twardego z otworami na HDD.

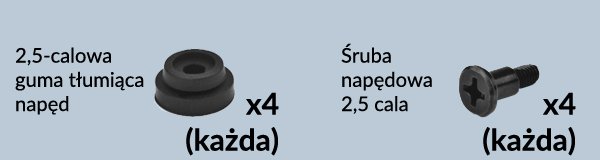

Dopasuj amortyzatory na dysku SSD do otworów montażowych w klatce dysku twardego.
Montaż wentylatora/chłodnicy
Wsparcie fanów
Możliwość montażu do 3 wentylatorów 120 lub 140 mm na górze i na panelu bocznym.
Obsługa 2 wentylatorów 120 mm z tyłu
Podpora chłodnicy
Maksymalna grubość (kombinacja wentylatora i chłodnicy)
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Strona: <176mm
Bok: <83 mm (maks. grzejnik 56 mm)
Strona: <176mm
Bok: <65 mm (maks. grzejnik 38 mm)
Grubość grzejnika nie powinna przekraczać 38 mm w konfiguracji 2 × 420 mm.
- 360/240 mm na panelu górnym
- 360/240 mm na panelu bocznym
- 420/280 mm na panelu górnym
- 420/280 mm na panelu bocznym
Montaż grzejników
Przed zamontowaniem grzejnika na panelu bocznym należy zdemontować wentylatory.

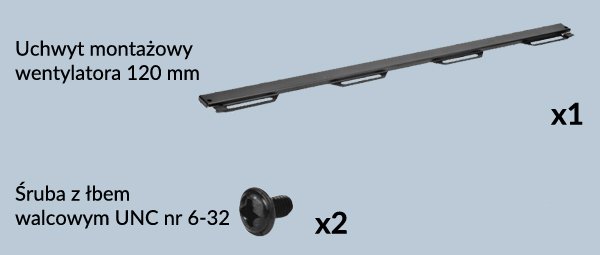

Przed zainstalowaniem grzejnika o średnicy 240 mm lub 360 mm należy zamontować wspornik wentylatora.
Jeśli używasz chłodnicy cieczy ARCTIC, zapoznaj się z tą stroną, aby uzyskać dodatkowe wskazówki dotyczące instalacji: [Chłodnice wody ARCTIC AIO – Instrukcja obsługi]
Przed montażem grzejnika o średnicy 280 lub 420 mm należy zdjąć wspornik montażowy wentylatora.
Jeśli używasz chłodnicy cieczy ARCTIC, zapoznaj się z tą stroną, aby uzyskać dodatkowe wskazówki dotyczące instalacji: [Chłodnice wody ARCTIC AIO – Instrukcja obsługi]
Przed zamontowaniem grzejnika na panelu bocznym należy zdemontować wentylatory.
Jeśli używasz chłodnicy cieczy ARCTIC, zapoznaj się z tą stroną, aby uzyskać dodatkowe wskazówki dotyczące instalacji: [Chłodnice wody ARCTIC AIO – Instrukcja obsługi]
Połączenie kablowe

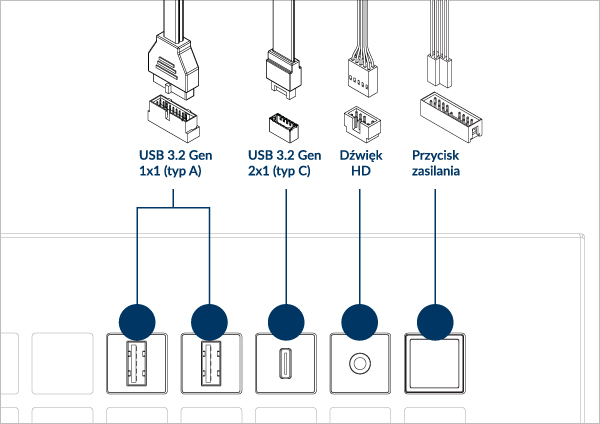

Przedni panel I/O i przycisk zasilania
Podłącz kable do odpowiednich złączy płyty głównej.
Sprawdź instrukcję płyty głównej, aby uzyskać informacje na temat prawidłowego położenia nagłówka i pinów.

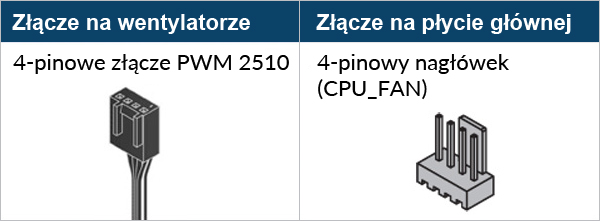

Podłączenie kabla wentylatora
Jeśli na płycie głównej nie ma wystarczającej liczby złączy wentylatorów, zalecamy zastosowanie koncentratora wentylatorów ARCTIC Case Fan Hub
Aby w pełni wykorzystać możliwości wentylatorów, zaleca się dostosowanie prędkości wentylatora w BIOS-ie. Aby dostosować PWM, postępuj zgodnie z tym przewodnikiem.
Nie podłączaj więcej niż 5 wentylatorów/pasków do jednego złącza
Aby w pełni wykorzystać zalety produktów A-RGB, zapoznaj się z Przewodnikiem konfiguracji A-RGB.
Połączenie kabla RGB zasilacza
Znajdź kable RGB zasilacza w komorze zasilacza.

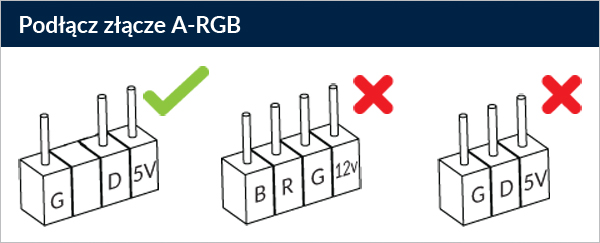

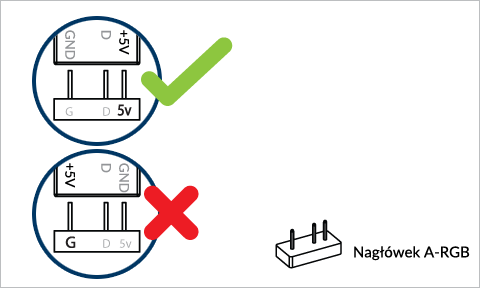

podłącz go do 3-pinowego złącza A-RGB na płycie głównej
Nie podłączaj więcej niż 5 wentylatorów/pasków do jednego złącza
Aby w pełni wykorzystać zalety produktów A-RGB, zapoznaj się z Przewodnikiem konfiguracji A-RGB.
Instalacja karty graficznej lub karty dodatkowej
Przed zainstalowaniem karty graficznej lub jakiejkolwiek karty dodatkowej należy zdjąć osłonę gniazda PCIe.
Instalacja panelu
- Panel górny
- Panel boczny
- Panel boczny szklany
- Przedni panel szklany
Instalacja panelu
Dopasuj zaczepy na panelu bocznym do wycięć na panelu dolnym.
Dopasuj zaczepy na bocznym panelu szklanym do wycięcia na dolnym panelu.
