Una guía de inicio rápido imprimible está disponible aquí.
Para comprobar la compatibilidad de su placa base, siga este enlace.
Para comprobar la compatibilidad de su tarjeta gráfica, siga este enlace.
Herramientas necesarias
Destornillador Philips PH2

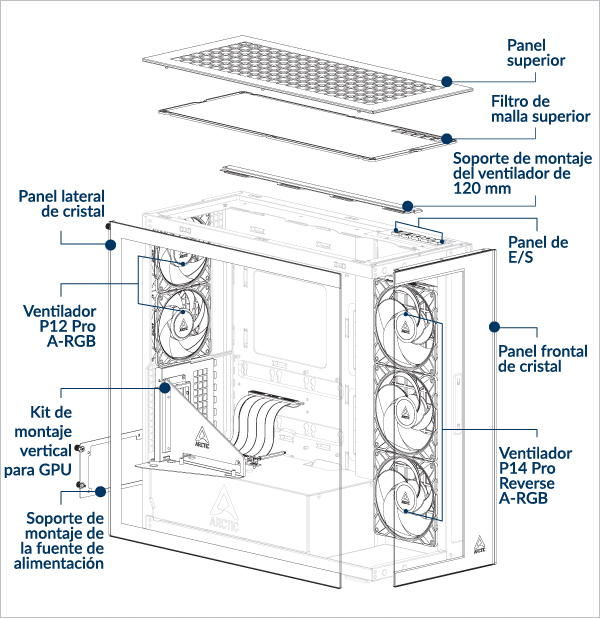

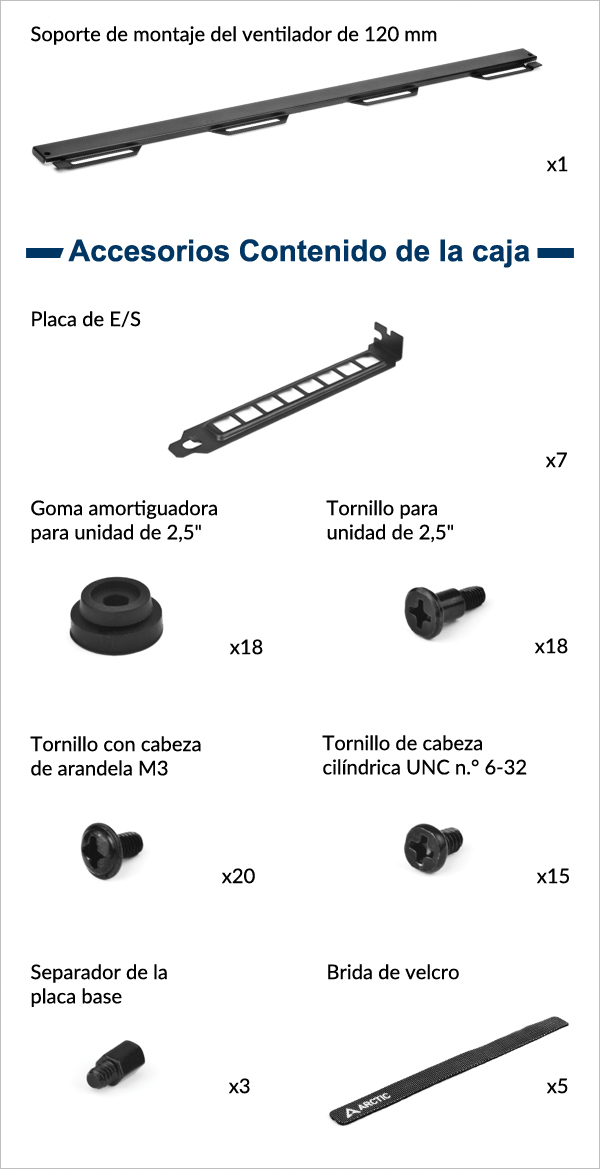

Contenido del embalaje
Espacios libres y especificaciones
Si utiliza el disipador Liquid Freezer III Pro AIO con un soporte de GPU vertical, entonces:
Para plataformas AMD: se recomienda que el ancho de la tarjeta gráfica no supere los 130 mm.
Para plataformas Intel: se recomienda que el ancho de la tarjeta gráfica no supere los 143 mm.
Sin caja para disco duro: Longitud máxima: 318 mm
Con caja para disco duro: Longitud máxima: 200 mm
Longitud máxima: 482 mm (sin radiador lateral)
Tabla de compatibilidad de radiadores
Grosor máximo (combinación de ventilador y radiador)
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <83mm (radiador máx. de 56 mm)
Lateral: <176mm
Lateral: <65mm (radiador máx. de 38 mm)

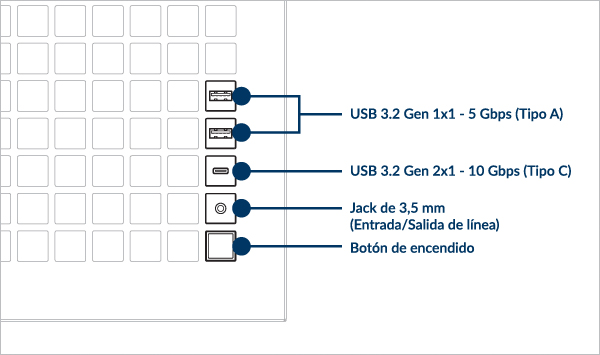

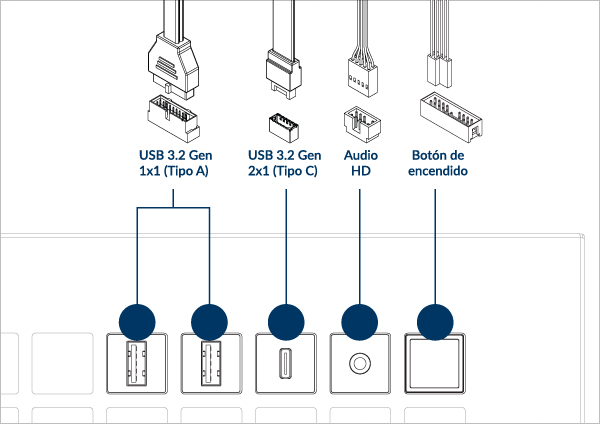

Especificaciones del panel frontal de E/S
Dirección recomendada del flujo de aire
Dirección del flujo de aire de los ventiladores superiores
Esta configuración mejora ligeramente la temperatura de la tarjeta gráfica.
Esta configuración mejora ligeramente la temperatura de la CPU.

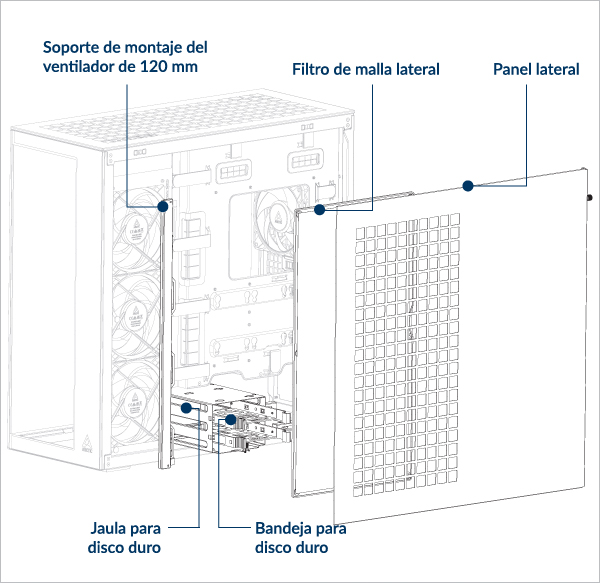

Desmontaje del panel

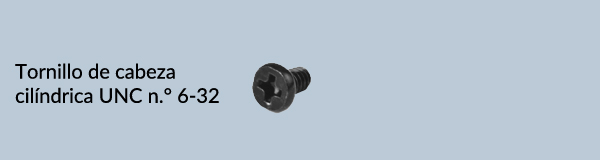

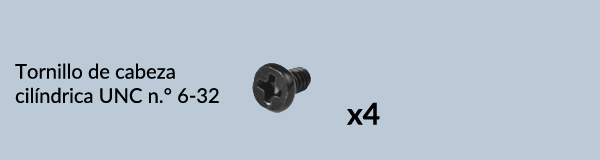

Instalación de la fuente de alimentación (PSU)
¡Importante! Instale la fuente de alimentación con el ventilador hacia abajo.
Al retirar la caja del disco duro, se liberará espacio adicional para la fuente de alimentación (PSU) o el sistema de gestión de cables (opcional).
Instalación de la placa base
Para comprobar la compatibilidad de su placa base, siga este enlace.

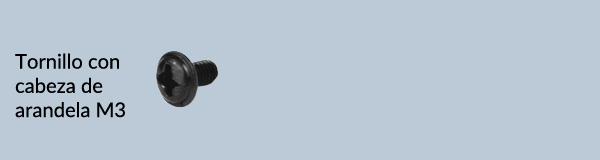

Necesita cuatro tornillos M3 con cabeza de arandela para instalar una placa base Mini-ITX.
Deje vacío el orificio del tornillo marcado con un punto azul; está reservado para instalar el kit de montaje vertical de la GPU.

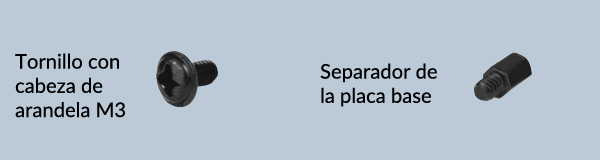

Para placas base mATX, asegúrese de instalar el separador adicional en la bandeja de la placa base. Fije la placa base con tornillos de cabeza arandela M3.
Deje vacío el orificio del tornillo marcado con un punto azul; está reservado para instalar el kit de montaje vertical de la GPU.

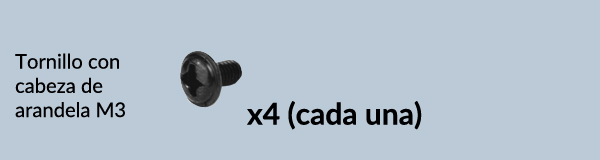

Utilice tornillos con arandela M3 para instalar placas base ATX. La cantidad de tornillos necesarios puede variar según el modelo de la placa base.
Deje vacío el orificio del tornillo marcado con un punto azul; está reservado para instalar el kit de montaje vertical de la GPU.
Utilice tornillos con arandela M3 para instalar placas base E-ATX. La cantidad de tornillos necesarios puede variar según el modelo de la placa base.
Deje vacío el orificio del tornillo marcado con un punto azul; está reservado para instalar el kit de montaje vertical de la GPU.
Retire el kit de montaje vertical de la GPU antes de instalar la placa base.
El protector de E/S debe instalarse antes de la placa base.
El protector de E/S se suministra como accesorio con la placa base.
Algunas placas base pueden tener un protector de E/S integrado.
Instalación de SSD y HDD
Ubicación de SSD y HDD
Admite un máximo de 6 SSD de 2,5" o 4 SSD de 2,5" + 2 HDD de 3,5"
- Instale un SSD en la bandeja de la placa base
- Instale un SSD en la bandeja del HDD
- Instalación de un disco duro
- Instalación de una unidad SSD sobre la caja del disco duro
Alinea las clavijas de la bandeja del disco duro con los agujeros del disco duro.

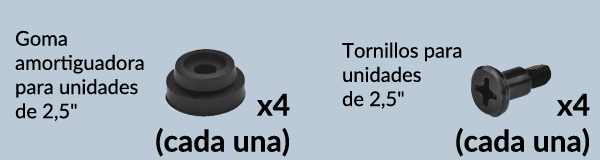

Alinee los amortiguadores de la unidad SSD con los orificios de montaje de la caja del disco duro.
Instalación del ventilador/radiador
Soporte del ventilador
Admite hasta 3 ventiladores de 120 o 140 mm en la parte superior y en el panel lateral.el.
Admite 2 ventiladores de 120 mm en la parte trasera
Soporte del radiador
Grosor máximo (combinación de ventilador y radiador)
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <176mm
Lateral: <83 mm (radiador máx. de 56 mm)
Lateral: <176mm
Lateral: <65 mm (radiador máx. de 38 mm)
Para comprobar la compatibilidad de su tarjeta gráfica, siga este enlace.
- 360/240 mm en el panel superior
- 360/240 mm en el panel lateral
- 420/280 mm en el panel superior
- 420/280 mm on side panel
Instalación del radiador
If you are using ARCTIC liquid cooler, please refer to this page for additional installation tips: ARCTIC AIO Water Coolers - User Manual
Retire los ventiladores antes de instalar el radiador en el panel lateral.

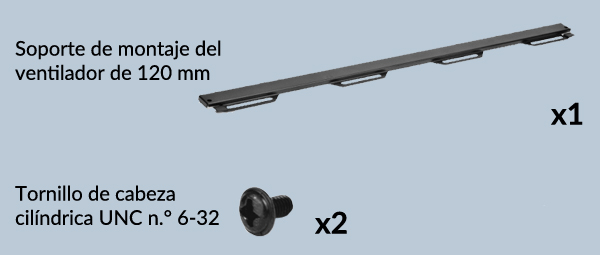

Coloque el soporte de montaje del ventilador antes de instalar un radiador de 240 mm o 360 mm.
Si utiliza un sistema de refrigeración líquida ARCTIC, consulte esta página para obtener consejos de instalación adicionales: [Manual del usuario de sistemas de refrigeración líquida ARCTIC AIO]
Retire el soporte de montaje del ventilador antes de instalar un radiador de 280 o 420 mm.
Si utiliza un sistema de refrigeración líquida ARCTIC, consulte esta página para obtener consejos de instalación adicionales: [Manual del usuario de sistemas de refrigeración líquida ARCTIC AIO]
Retire los ventiladores antes de instalar el radiador en el panel lateral.
Si utiliza un sistema de refrigeración líquida ARCTIC, consulte esta página para obtener consejos de instalación adicionales: [Manual del usuario de sistemas de refrigeración líquida ARCTIC AIO]
Conexión de cables
E/S frontales y botón de encendido
Conecte los cables a los conectores correspondientes de la placa base.
Consulte el manual de su placa base para conocer la posición correcta del conector y los pines.

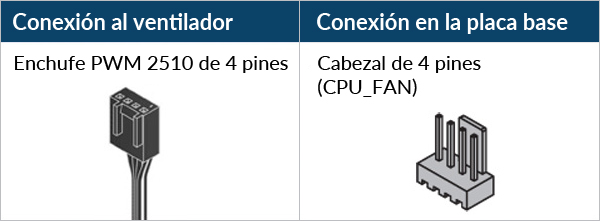

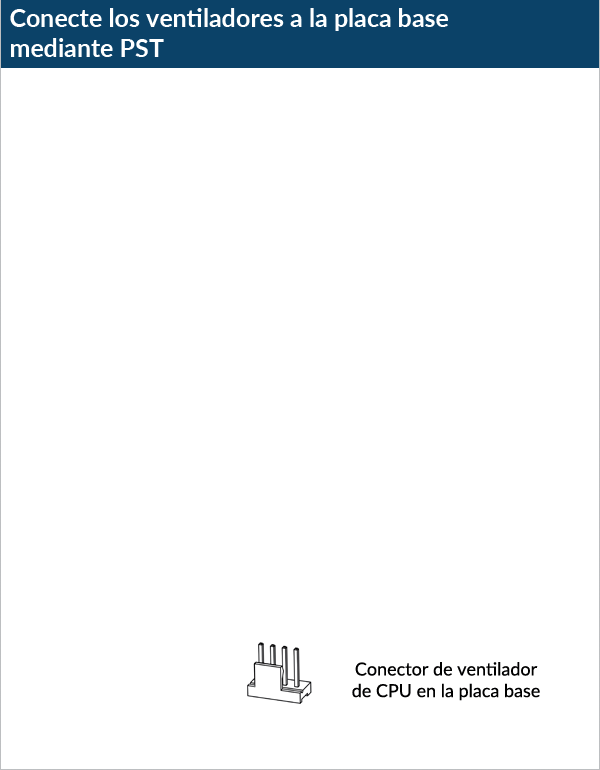

Conexión del cable del ventilador
Si no tiene suficientes conectores para ventiladores en su placa base, le recomendamos usar el concentrador de ventiladores de caja ARCTIC
Para aprovechar al máximo sus ventiladores, se recomienda ajustar la velocidad del ventilador en la BIOS. Siga esta guía p ara ajustar el PWM.
No conecte más de 5 ventiladores/rayas a un encabezado
Para aprovechar al máximo sus productos A-RGB, consulte la Guía de configuración A-RGB.
Conexión del cable de banda RGB de la fuente de alimentación
Encuentre los cables RGB de la fuente de alimentación en la cámara de la fuente de alimentación.

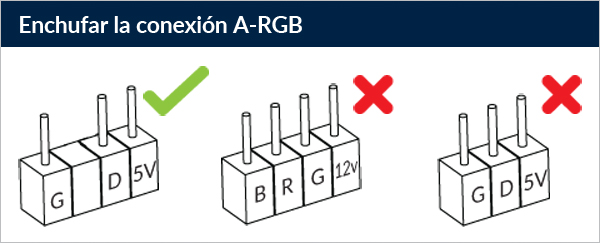

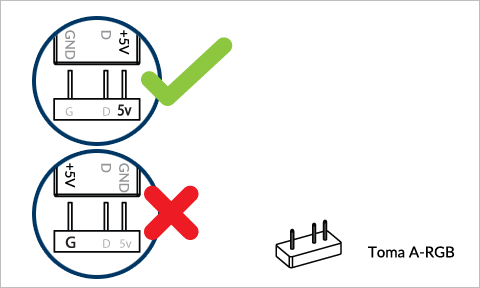

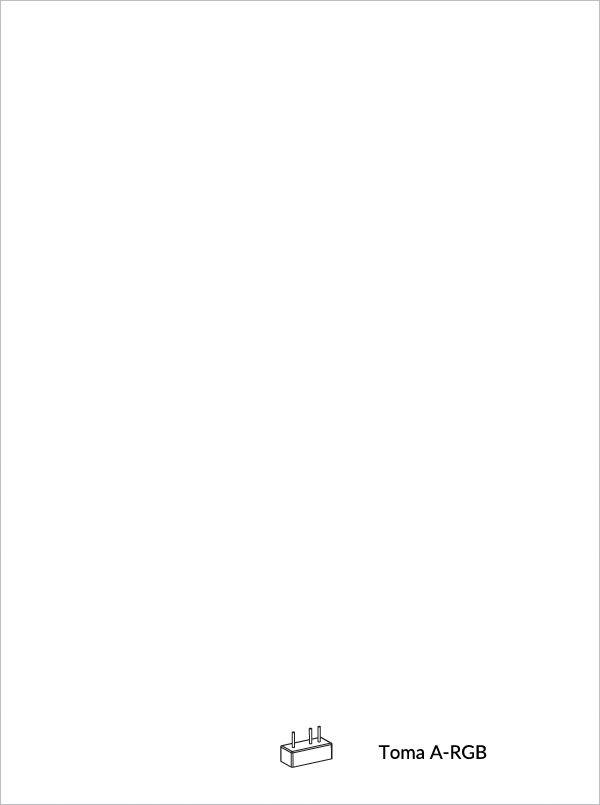

Conéctelo al conector A-RGB de 3 pines de la placa base.
No conecte más de 5 ventiladores/rayas a un encabezado
Para aprovechar al máximo sus productos A-RGB, consulte la Guía de configuración A-RGB.
Instalación de la tarjeta gráfica o tarjeta adicional
Instalación del kit de montaje vertical para GPU
¡Importante! Asegúrate de que el cable esté completamente insertado en la ranura. Recomendamos usar la primera ranura PCIe para obtener el mejor rendimiento.
Atención
Desbloquee completamente el pestillo antes de instalar la tarjeta gráfica.
Install the graphic card
Instalación de la tarjeta gráfica.
Instalación del panel
- Panel superior
- Panel lateral
- Panel de vidrio lateral
- Panel de vidrio frontal
Instalación del panel
Alinea las pestañas del panel lateral con las muescas del panel inferior.
Alinea las pestañas del panel de vidrio lateral con la muesca del panel inferior.
