인쇄 가능한 빠른 시작 가이드는 여기 에서 확인할 수 있습니다.
마더보드의 호환성을 확인하려면 이 링크 를 따라가세요.
그래픽 카드의 호환성을 확인하려면 이 링크를 클릭해 주시기 바랍니다.
필요한 도구
PH2 필립스 헤드 스크루드라이버

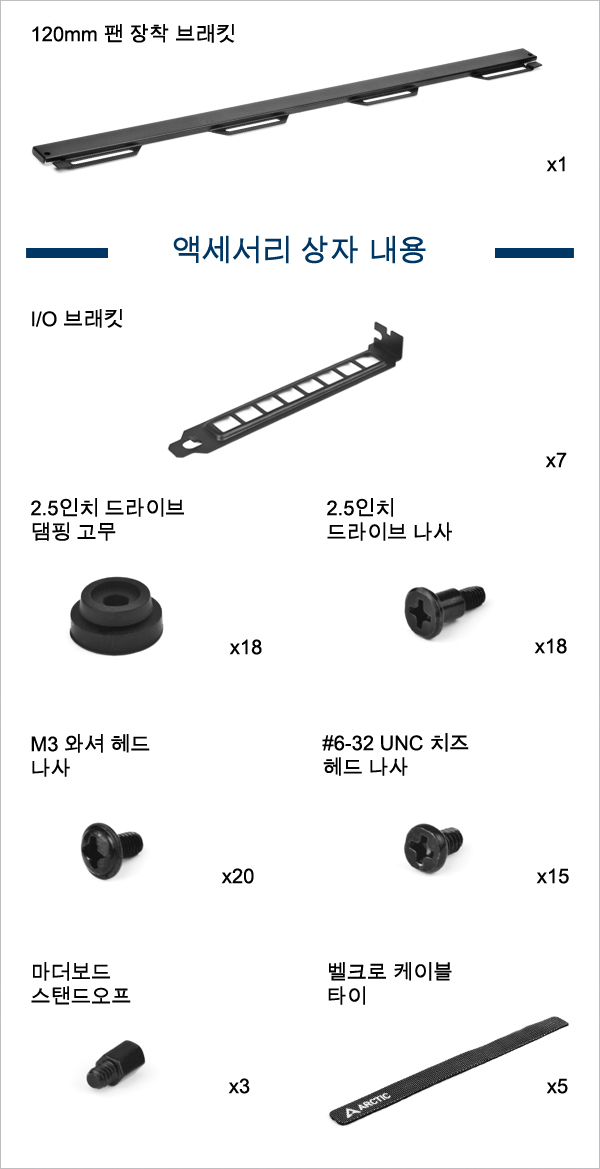

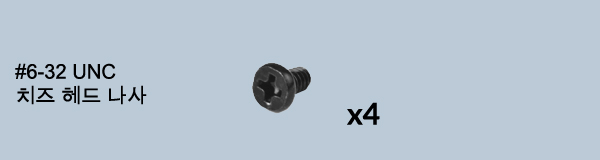

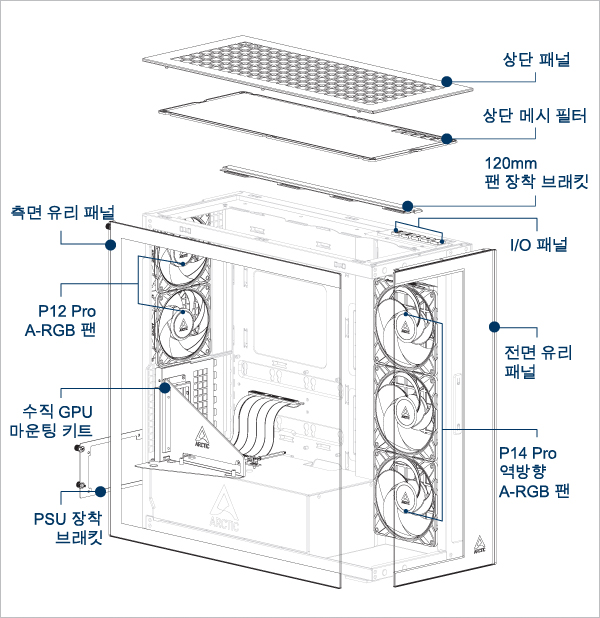

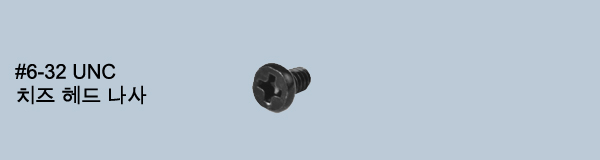

Packaging Content
클리어런스 및 사양
Liquid Freezer III Pro AIO 쿨러를 수직 GPU 마운트와 함께 사용하는 경우:
AMD 플랫폼의 경우: 그래픽 카드 너비가 130mm를 초과하지 않는 것이 좋습니다.
Intel 플랫폼의 경우: 그래픽 카드 너비가 143mm를 초과하지 않는 것이 좋습니다.
HDD 케이지 없음: 최대 길이 = 318mm
HDD 케이지 포함: 최대 길이 = 200m
최대 길이 = 482mm(측면 라디에이터 제외)
라디에이터 호환성 표
최대 두께(팬 + 라디에이터 조합)
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
측면: <83mm (최대 56mm 라디에이터)
옆: <176mm
측면: <65mm (최대 38mm 라디에이터)

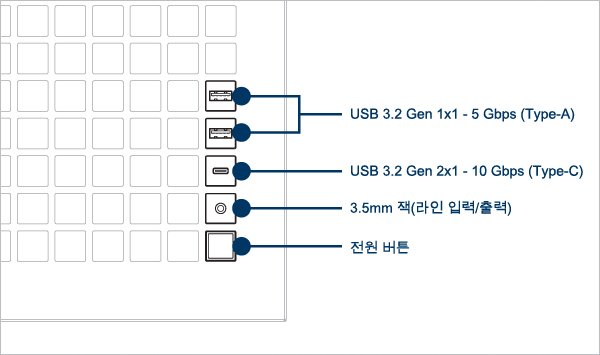

전면 I/O 패널 사양
권장 공기 흐름 방향
상단 장착 팬의 공기 흐름 방향

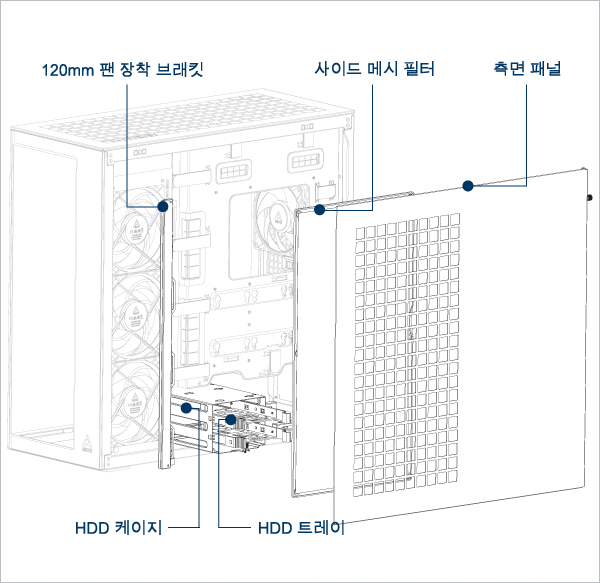

패널 제거
PSU 설치
중요! 팬이 아래쪽을 향하도록 PSU를 설치하세요.
HDD 케이지를 제거하면 전원 공급 장치(PSU)나 케이블 관리(옵션)를 위한 추가 공간이 확보됩니다.
마더보드 설치
마더보드의 호환성을 확인하려면 이 링크 를 따라가세요.

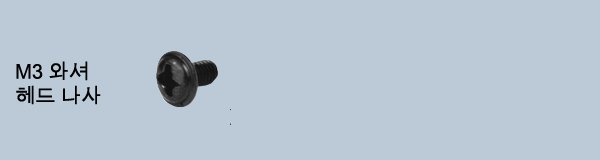

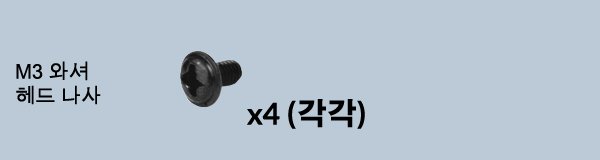

Mini-ITX 마더보드를 설치하려면 M3 와셔 헤드 나사 4개가 필요합니다.
파란색 점으로 표시된 나사 구멍은 비워두세요. 이 구멍은 수직 GPU 장착 키트를 설치하기 위한 공간입니다.

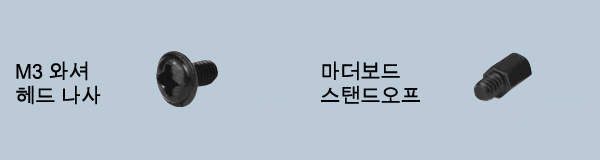

mATX 마더보드의 경우, 추가 스탠드오프를 마더보드 트레이에 설치하세요. M3 와셔 헤드 나사로 마더보드를 고정하세요.
파란색 점으로 표시된 나사 구멍은 비워두세요. 이 구멍은 수직 GPU 장착 키트를 설치하기 위한 공간입니다.
ATX 마더보드를 설치하려면 M3 와셔 헤드 나사를 사용하세요. 필요한 나사 개수는 마더보드 모델에 따라 다를 수 있습니다.
파란색 점으로 표시된 나사 구멍은 비워두세요. 이 구멍은 수직 GPU 장착 키트를 설치하기 위한 공간입니다.
E-ATX 마더보드를 설치하려면 M3 와셔 헤드 나사를 사용하세요. 필요한 나사 개수는 마더보드 모델에 따라 다를 수 있습니다.
파란색 점으로 표시된 나사 구멍은 비워두세요. 이 구멍은 수직 GPU 장착 키트를 설치하기 위한 공간입니다.
마더보드를 설치하기 전에 수직 GPU 장착 키트를 제거하세요.
I/O 실드는 마더보드보다 먼저 설치해야 합니다.
I/O 실드는 마더보드와 함께 액세서리로 제공됩니다.
일부 마더보드에는 I/O 실드가 내장되어 있을 수 있습니다.
SSD 및 HDD 설치
SSD 및 HDD 위치
최대 6 x 2.5" SSD 또는 4 x 2.5" SSD + 2 x 3.5" HDD 지원
하드 디스크 트레이의 핀을 HDD의 구멍과 맞추세요.

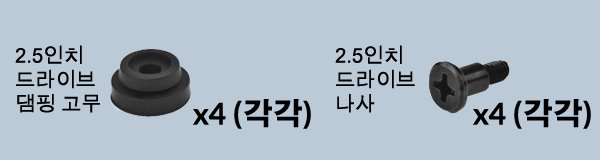

SSD의 댐퍼를 HDD 케이지의 장착 구멍에 맞춥니다.
팬/라디에이터 설치
팬 지원
상단과 측면 패널에 최대 3개의 120mm 또는 140mm 팬을 지원합니다.
후면에 2개의 120mm 팬 지원
라디에이터 지원
최대 두께(팬 + 라디에이터 조합)
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
옆: <176mm
측면: <83mm (최대 56mm 라디에이터)
옆: <176mm
측면: <65mm (최대 38mm 라디에이터)
그래픽 카드의 호환성을 확인하려면 이 링크를 클릭해 주시기 바랍니다.
측면 패널에 라디에이터를 설치하기 전에 팬을 제거하세요.

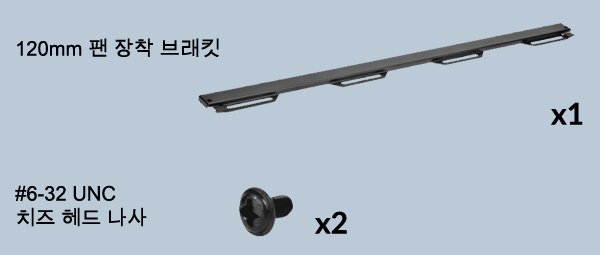

240mm 또는 360mm 라디에이터를 설치하기 전에 팬 장착 브래킷을 부착하세요.
ARCTIC 수냉 쿨러를 사용하는 경우 추가 설치 팁은 이 페이지를 참조하세요: [ARCTIC AIO 수냉 쿨러 - 사용 설명서]
280mm 또는 420mm 라디에이터를 설치하기 전에 팬 장착 브래킷을 제거하세요.
ARCTIC 수냉 쿨러를 사용하는 경우 추가 설치 팁은 이 페이지를 참조하세요: [ARCTIC AIO 수냉 쿨러 - 사용 설명서]
측면 패널에 라디에이터를 설치하기 전에 팬을 제거하세요.
ARCTIC 수냉 쿨러를 사용하는 경우 추가 설치 팁은 이 페이지를 참조하세요: [ARCTIC AIO 수냉 쿨러 - 사용 설명서]
케이블 연결

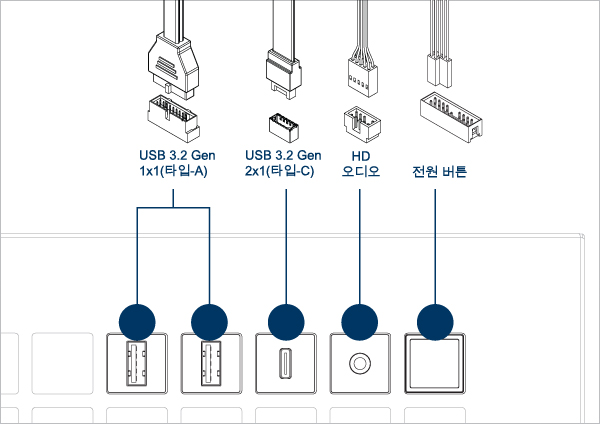

전면 I/O 및 전원 버튼
케이블을 적절한 마더보드 헤더에 연결합니다.
올바른 헤더와 핀 위치는 마더보드 설명서를 확인하세요.

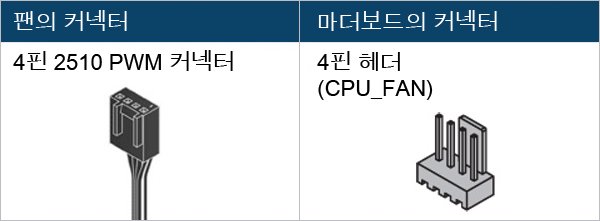

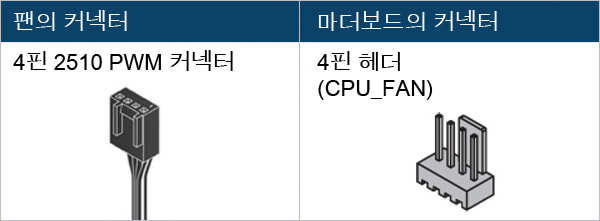

팬 케이블 연결
마더보드에 팬 헤더가 충분하지 않은 경우 ARCTIC 케이스 팬 허브를 사용하는 것이 좋습니다.
팬의 성능을 최대한 활용하려면 BIOS에서 팬 속도 제어를 조정하는 것이 좋습니다. s PWM을 조정하려면 이가이드를 따르세요.
5개 이상의 팬/스트라이프를 연결하지 마십시오. 하나의 헤더에
A-RGB 제품을 최대한 활용하려면 A-RGB 설정 가이드를 확인하세요.
PSU RGB 스트라이프 케이블 연결
PSU 챔버에서 PSU RGB 케이블을 찾으세요.

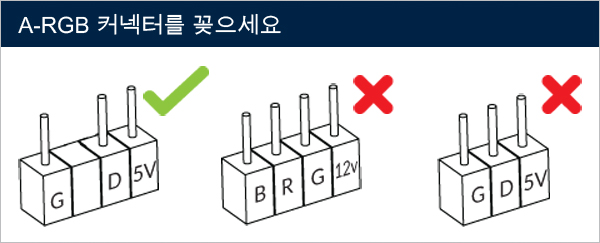

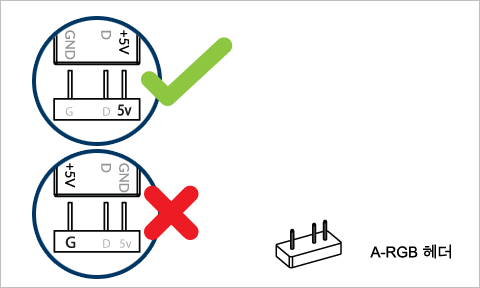

마더보드의 3핀 A-RGB 커넥터에 연결하세요.
5개 이상의 팬/스트라이프를 연결하지 마십시오. 하나의 헤더에
A-RGB 제품을 최대한 활용하려면 A-RGB 설정 가이드를 확인하세요.
그래픽 카드 또는 애드온 카드 설치
수직 GPU 장착 키트 설치
중요! 케이블이 슬롯에 완전히 삽입되었는지 확인하세요. 최상의 성능을 위해 첫 번째 PCIe 슬롯을 사용하는 것이 좋습니다.
주의
그래픽 카드를 설치하기 전에 래치를 완전히 잠금 해제하세요.
그래픽 카드를 설치하세요
래치를 뒤로 밀어 그래픽 카드를 잠급니다.
패널 설치
