Yazdırılabilir bir hızlı başlangıç kılavuzu burada mevcuttur.
Anakartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
Grafik kartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
Gerekli Araçlar
PH2 Philips Başlı Tornavida

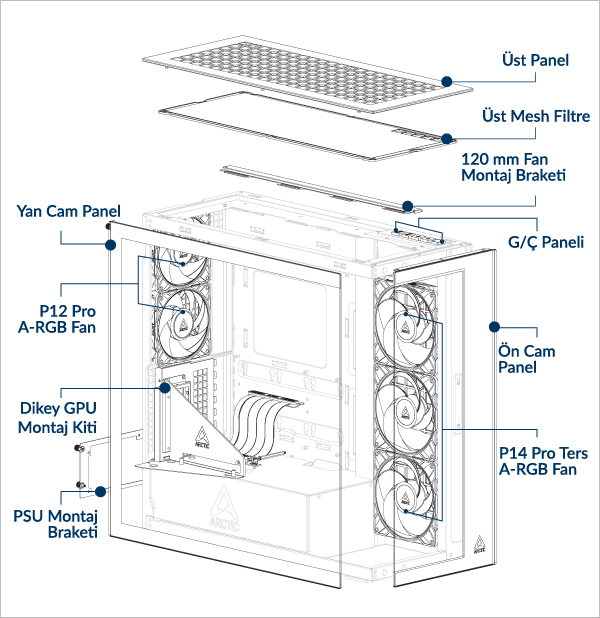

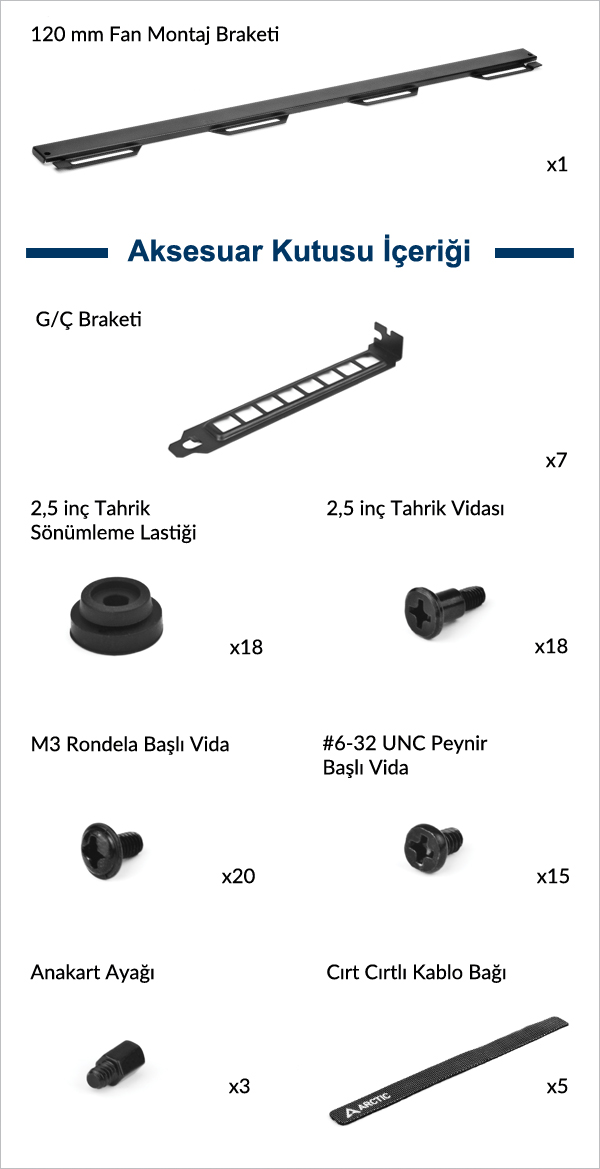

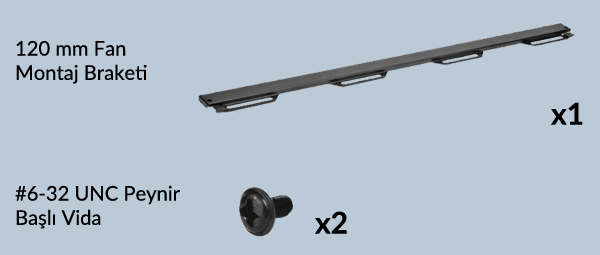

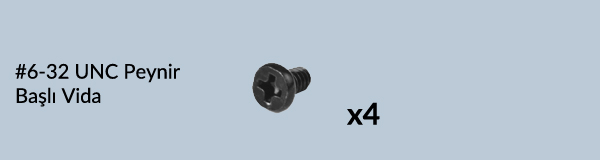

Ambalaj İçeriği
Gümrükleme ve Teknik Özellikler
Liquid Freezer III Pro AIO soğutucuyu dikey GPU yuvasıyla kullanıyorsanız:
AMD platformları için: Ekran kartı genişliğinizin 130 mm'yi geçmemesi önerilir.
Intel platformları için: Ekran kartı genişliğinizin 143 mm'yi geçmemesi önerilir.
HDD Kafesi olmadan: Maksimum Uzunluk = 318 mm
HDD Kafesi ile: Maksimum Uzunluk = 200 mm
Maksimum Uzunluk = 482 mm (Yan Radyatör Olmadan)
Radyatör Uyumluluk Tablosu
Maksimum Kalınlık (Fan + Radyatör Kombinasyonu)
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Yan: <83mm (maks. 56 mm radyatör)
Taraf: <176mm
Yan: <65mm (maks. 38 mm radyatör)

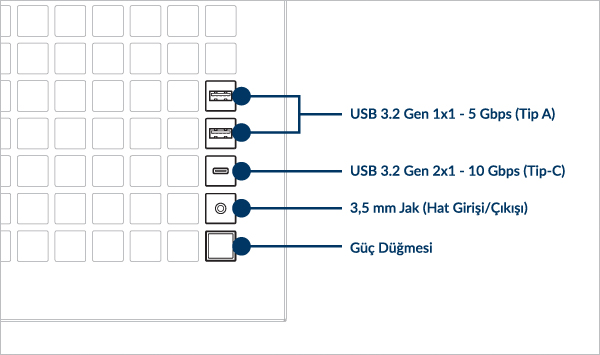

Ön G/Ç Paneli Özellikleri
Önerilen Hava Akış Yönü
Üstten Monteli Fanların Hava Akış Yönü
Bu konfigürasyon grafik kartı sıcaklığını biraz daha olumlu etkiliyor.
Bu konfigürasyon CPU sıcaklığını biraz daha olumlu etkiliyor.

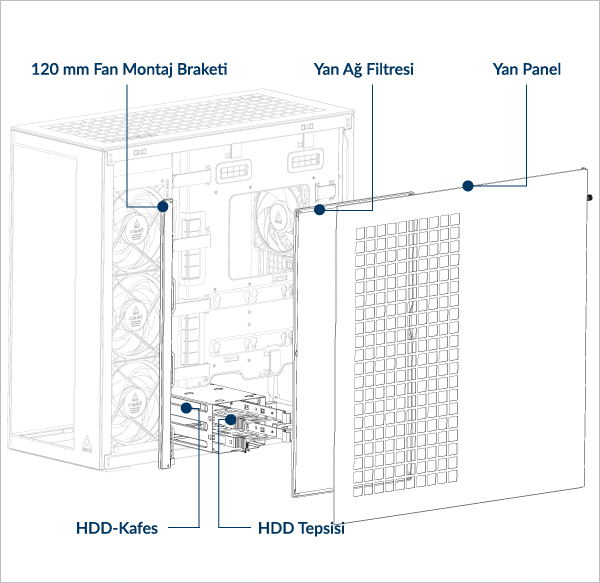

Panel Sökümü
PSU Kurulumu
Önemli! PSU'yu fanı aşağı bakacak şekilde takın.
HDD kafesini çıkarmak, güç kaynağı ünitesi (PSU) veya kablo yönetimi (isteğe bağlı) için ek alan açacaktır.
Anakart Kurulumu
Anakartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.

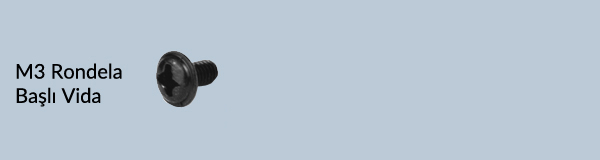

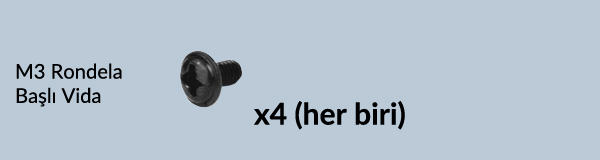

Mini-ITX anakartı takmak için dört adet M3 rondela başlı vidaya ihtiyacınız var.
Mavi nokta ile işaretli vida deliğini boş bırakın - bu, Dikey GPU Montaj kitini takmak için ayrılmıştır.

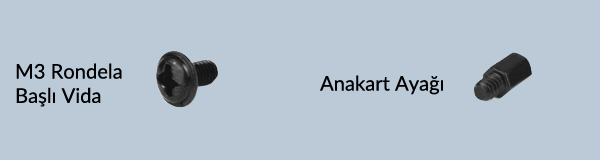

mATX anakartlar için, anakart tepsisine ek ara parçayı taktığınızdan emin olun. Anakartı M3 rondela başlı vidalarla sabitleyin.
Mavi nokta ile işaretli vida deliğini boş bırakın - bu, Dikey GPU Montaj kitini takmak için ayrılmıştır.
ATX anakartları monte etmek için M3 rondela başlı vidalar kullanın. Gerekli vida sayısı anakart modeline göre değişiklik gösterebilir.
Mavi nokta ile işaretli vida deliğini boş bırakın - bu, Dikey GPU Montaj kitini takmak için ayrılmıştır.
E-ATX anakartları monte etmek için M3 rondela başlı vidalar kullanın. Gerekli vida sayısı anakart modeline göre değişiklik gösterebilir.
Mavi nokta ile işaretli vida deliğini boş bırakın - bu, Dikey GPU Montaj kitini takmak için ayrılmıştır.
Anakartı takmadan önce Dikey GPU Montaj Kitini çıkarın.
G/Ç kalkanı anakarttan önce takılmalıdır.
G/Ç kalkanı, anakartla birlikte bir aksesuar olarak verilir.
Bazı anakartlarda entegre bir G/Ç kalkanı bulunabilir.
SSD ve HDD Kurulumu
SSD ve HDD Konumu
Maksimum 6 x 2,5”SSD veya 4 x 2,5”SSD + 2 x 3,5” HDD desteği
- Anakart tepsisine bir SSD takın
- HDD Tepsisine bir SSD takın

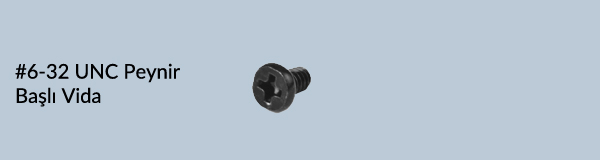

- Bir HDD takın
- HDD kafesinin üstüne bir SSD takın
HDD tepsisindeki pimleri HDD üzerindeki deliklerle hizalayın.

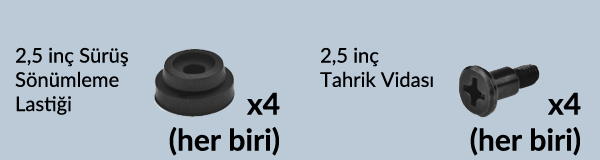

SSD üzerindeki damperleri HDD kafesindeki montaj delikleriyle hizalayın.
Fan/Radyatör Montajı
Taraftar desteği
Üst ve yan panelde 3×120 veya 140 mm'ye kadar fan desteği.
Arkada 2x 120 mm fan desteği
Radyatör desteği
Maksimum Kalınlık (Fan + Radyatör Kombinasyonu)
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Taraf: <176mm
Yan: <83mm (maks. 56 mm radyatör)
Taraf: <176mm
Yan: <65mm (maks. 38 mm radyatör)
Grafik kartınızın uyumluluğunu kontrol etmek için lütfen bu bağlantıyı takip edin.
- Üst Panelde 360/240 mm
- Yan Panelde 360/240 mm
- Üst Panelde 420/280 mm
- Yan Panelde 420/280 mm
Radyatör Montajı
ARCTIC sıvı soğutucu kullanıyorsanız, ek kurulum ipuçları için lütfen bu sayfaya bakın: [ARCTIC AIO Su Soğutucuları – Kullanıcı Kılavuzu]
Radyatörü yan panele monte etmeden önce fanları çıkarın.
240 mm veya 360 mm radyatörü takmadan önce fan montaj braketini takın.
ARCTIC sıvı soğutucu kullanıyorsanız, ek kurulum ipuçları için lütfen bu sayfaya bakın: [ARCTIC AIO Su Soğutucuları – Kullanıcı Kılavuzu]
280 veya 420 mm radyatörü takmadan önce fan montaj braketini çıkarın.
ARCTIC sıvı soğutucu kullanıyorsanız, ek kurulum ipuçları için lütfen bu sayfaya bakın: [ARCTIC AIO Su Soğutucuları – Kullanıcı Kılavuzu]
Radyatörü yan panele monte etmeden önce fanları çıkarın.
ARCTIC sıvı soğutucu kullanıyorsanız, ek kurulum ipuçları için lütfen bu sayfaya bakın: [ARCTIC AIO Su Soğutucuları – Kullanıcı Kılavuzu]
Kablo Bağlantısı

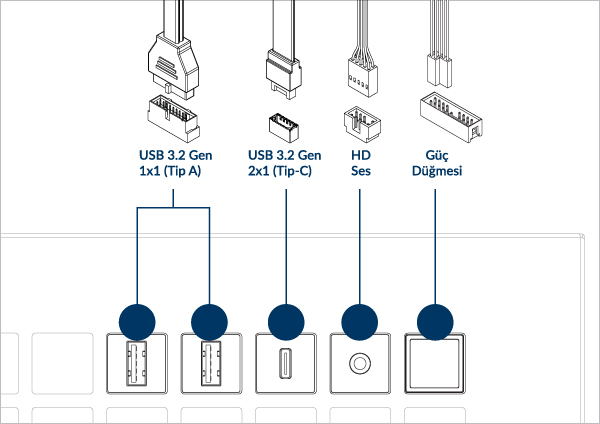

Ön G/Ç ve Güç Düğmesi
Kabloları uygun anakart girişlerine bağlayın.
Doğru başlık ve pin pozisyonu için anakartınızın kullanım kılavuzuna bakın.

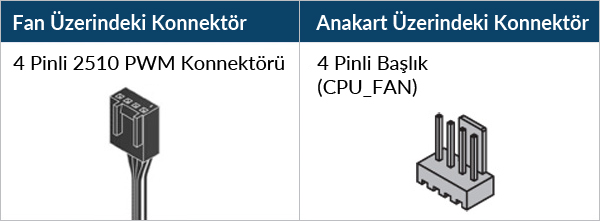

Fan Kablo Bağlantısı
Anakartınızda yeterli sayıda fan başlığı yoksa ARCTIC Case Fan Hub'ı kullanmanızı öneririz.
Fanlarınızdan en iyi verimi alabilmeniz için BIOS'ta fan hızı kontrolünü ayarlamanız önerilir, PWM'nizi ayarlamak için bu kılavuzu izleyin.
5'ten fazla Fan/şerit bağlamayın bir başlığa
A-RGB ürünlerinizden tam olarak yararlanmak için A-RGB Kurulum Kılavuzuna göz atın.
PSU RGB Şerit Kablo Bağlantısı
PSU bölmesinde PSU RGB kablolarını bulun.

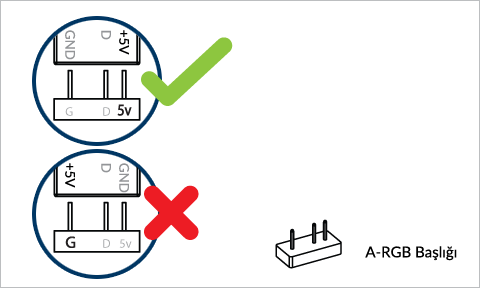

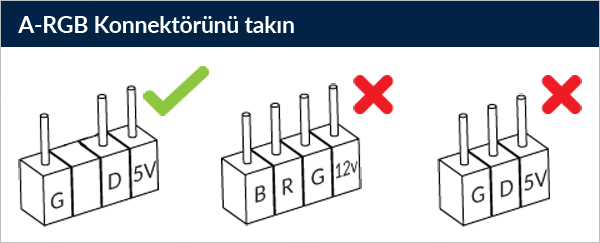

Anakart üzerindeki 3 Pinli A-RGB konektörüne bağlayın.
5'ten fazla Fan/şerit bağlamayın bir başlığa
A-RGB ürünlerinizden tam olarak yararlanmak için A-RGB Kurulum Kılavuzuna göz atın.
Grafik Kartı veya Eklenti Kartı Kurulumu
Dikey GPU Montaj Kitini Takın
Önemli! Kablonun yuvaya tam olarak takıldığından emin olun. En iyi performans için ilk PCIe yuvasını kullanmanızı öneririz.
Dikkat
Ekran kartını takmadan önce mandalı tamamen açın.
Grafik kartını takın
Grafik kartını kilitlemek için mandalı geriye doğru kaydırın.
Panel Montajı
- Üst Panel
- Yan Panel
- Yan Cam Panel
- Ön Cam Panel
Panel Installation
Yan panelin tırnaklarını alt paneldeki çentiklerle hizalayın.
Yan cam paneldeki tırnakları alt paneldeki çentikle hizalayın.
