ARCTIC Xtender VG - User Manual

Un guide de démarrage rapide imprimable est disponible ici.

Pour vérifier la compatibilité de votre carte mère, veuillez suivre ce lien.

Pour vérifier la compatibilité de votre carte graphique, veuillez suivre ce lien.

Outils requis

Tournevis cruciforme PH2

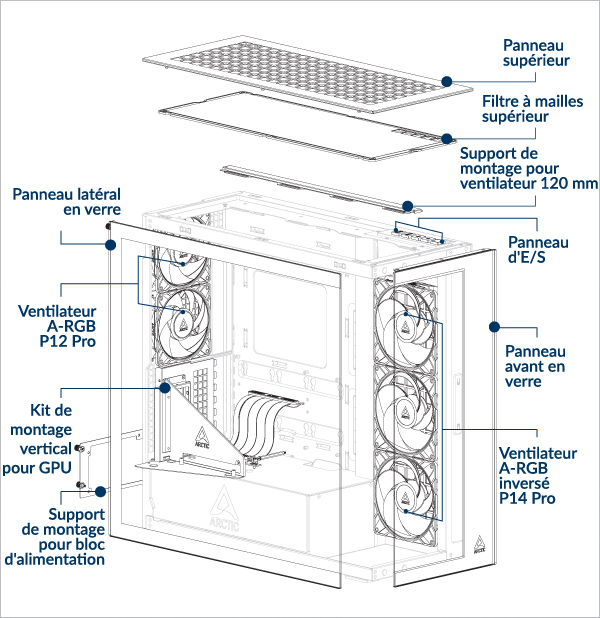

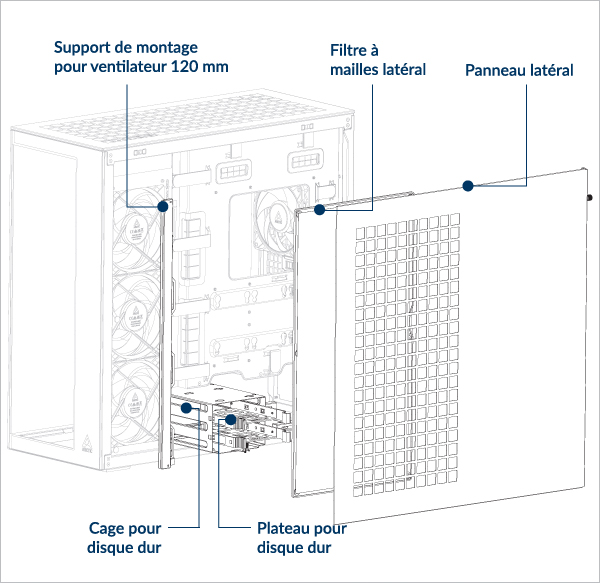

Présentation du contenu

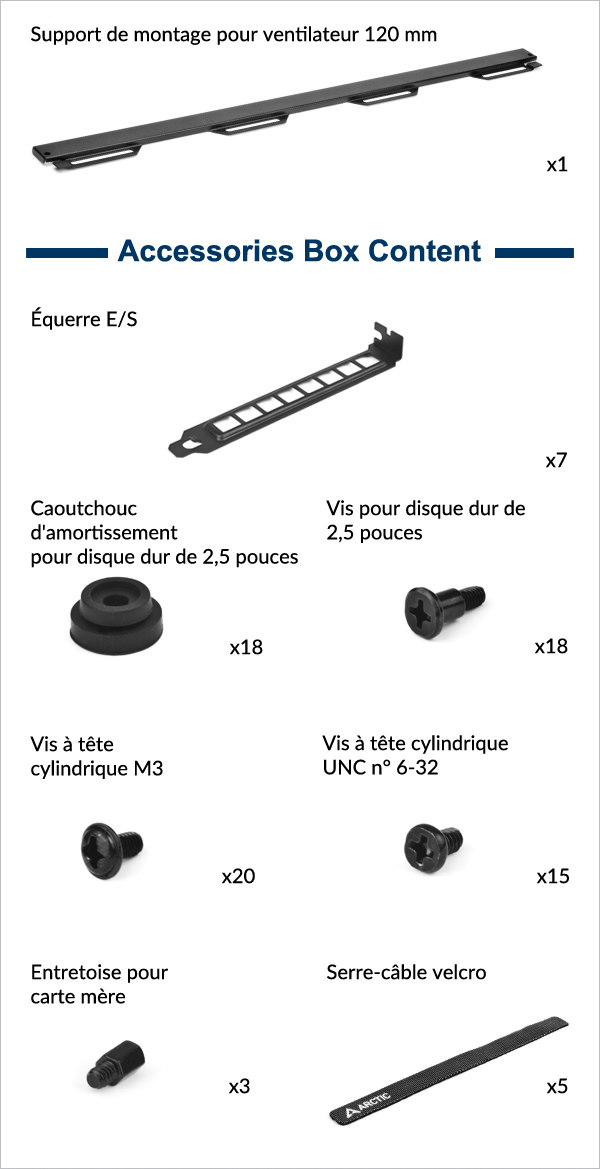

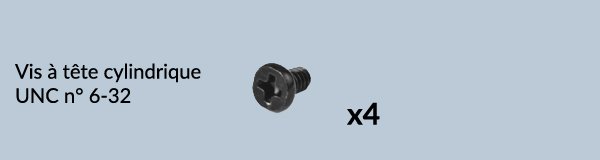

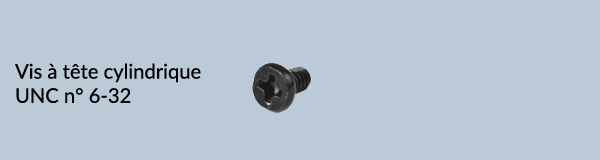

Contenu de l'emballage

Préparation

Dégagements et spécifications

Si vous utilisez le refroidisseur tout-en-un Liquid Freezer III Pro avec un support GPU vertical, alors :

Pour les plateformes AMD : il est recommandé que la largeur de votre carte graphique ne dépasse pas 130 mm.

Pour les plateformes Intel : il est recommandé que la largeur de votre carte graphique ne dépasse pas 143 mm.

Carte mère

Mini-ITX, mATX, ATX, E-ATX (jusqu'à 285 mm de large)

Bloc d'alimentation

ATX
Sans cage pour disque dur : Longueur maximale = 318 mm
Avec cage pour disque dur : Longueur maximale = 200 mm

Refroidisseurs CPU

Hauteur maximale = 171 mm

Cartes graphiques

Longueur maximale = 337 mm
Longueur maximale = 482 mm (sans radiateur latéral)

Radiateur

Supérieur

420/360/280/240/120 mm. Voir le tableau pour l'épaisseur.

Latéral

420/360/280/240/120 mm. Voir le tableau pour l'épaisseur.

Tableau de compatibilité des radiateurse

Tableau de compatibilité des radiateurse
Épaisseur maximale (combinaison ventilateur + radiateur)

Radiateur et ventilateur montés sur le côté

Haut : < 75mm

Haut : < 65mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Dessus : <65mm
Côté : <83 mm (radiateur max. 56 mm)

Haut : <65mm
Côté : <176mm

Dessus : <65mm
Côté : <65 mm (radiateur max. 38 mm)

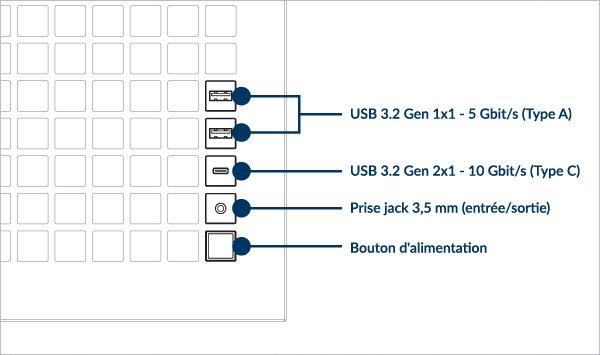

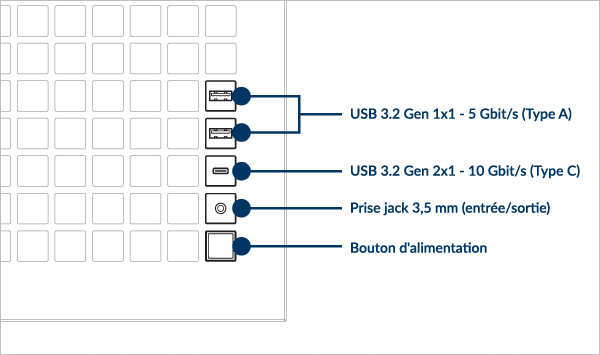

Spécifications du panneau E/S avant

Sens du flux d'air recommandé

Sens du flux d'air des ventilateurs supérieurs

Évacuation par le haut
Admission par le haute

Cette configuration favorise légèrement la température de la carte graphique.

Cette configuration favorise légèrement la température du processeur.

Installation

Installation du bloc d'alimentation

Important ! Installez le bloc d'alimentation avec le ventilateur orienté vers le bas.

Retirer le support du disque dur libérera de l'espace pour le bloc d'alimentation ou le système de gestion des câbles (en option).

Installation de la carte mère

Pour vérifier la compatibilité de votre carte mère, veuillez suivre ce lien.

Carte mère Mini-ITX
Carte mère mATX
Carte mère ATX
Carte mère E-ATX

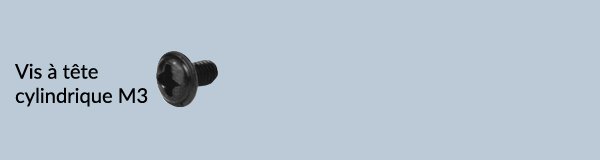

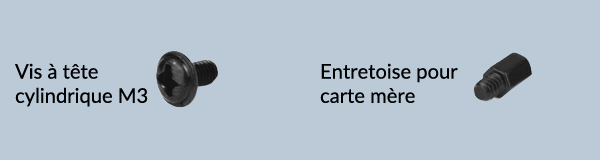

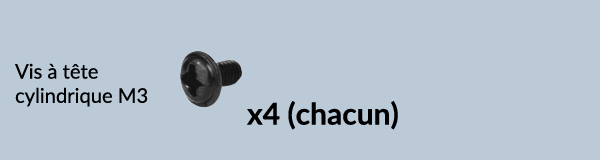

L'installation d'une carte mère Mini-ITX nécessite quatre vis à tête cylindrique M3.

Laissez le trou de vis marqué d'un point bleu vide : il est réservé à l'installation du kit de montage vertical pour GPU.

Pour les cartes mères mATX, veillez à installer l'entretoise supplémentaire sur le plateau de la carte mère. Fixez la carte mère avec des vis à tête fraisée M3.

Laissez le trou de vis marqué d'un point bleu vide : il est réservé à l'installation du kit de montage vertical pour GPU.

Utilisez des vis à tête fraisée M3 pour installer les cartes mères ATX. Le nombre de vis nécessaires peut varier selon le modèle de carte mère.

Laissez le trou de vis marqué d'un point bleu vide : il est réservé à l'installation du kit de montage vertical pour GPU.

Utilisez des vis à tête fraisée M3 pour installer les cartes mères E-ATX. Le nombre de vis nécessaires peut varier selon le modèle de carte mère.

Laissez le trou de vis marqué d'un point bleu vide : il est réservé à l'installation du kit de montage vertical pour GPU.

Retirez le kit de montage vertical pour GPU avant d'installer la carte mère.

Le blindage E/S doit être installé avant la carte mère.

Le blindage E/S est fourni en accessoire avec la carte mère.
Certaines cartes mères peuvent en être équipées.

Installation du SSD et du disque dur

Emplacement du SSD et du disque dur

Prend en charge jusqu'à 6 SSD 2,5" ou 4 SSD 2,5" + 2 disques durs 3,5"

Installation d'un SSD sur le plateau de la carte mère
Installation d'un SSD dans le plateau du disque dur
Installation d'un disque dur
nstallation d'un SSD sur le plateau du disque dur

Alignez les ergots du plateau de disque dur avec les trous du disque dur.

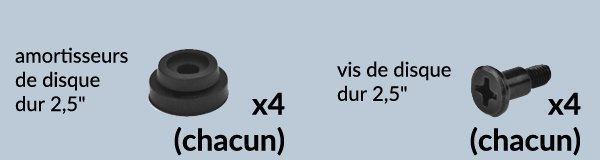

Alignez les amortisseurs du SSD avec les trous de fixation du plateau du disque dur.

Installation du ventilateur/radiateur

Support de ventilateur

Prend en charge jusqu'à 3 ventilateurs de 120 ou 140 mm sur le dessus et le côté..
Prend en charge 2 ventilateurs de 120 mm à l'arrière.

Support de radiateur

Tableau de compatibilité des radiateurse
Épaisseur maximale (combinaison ventilateur + radiateur)

Radiateur et ventilateur montés sur le côté

Haut : < 75mm

Haut : < 65mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Haut : <65mm
Côté : <176mm

Côté < 176mm

Haut : <75mm
Côté : <176mm

Dessus : <65mm
Côté : <83 mm (radiateur max. 56 mm)

Haut : <65mm
Côté : <176mm

Dessus : <65mm
Côté : < 65 mm (radiateur max. 38 mm)

Pour vérifier la compatibilité de votre carte graphique, veuillez suivre ce lien.

Installation du radiateur

360/240 mm sur le panneau supérieur
360/240 mm sur le panneau latéral
420/280 mm sur le panneau supérieur
420/280 mm sur le panneau latéral

Si vous utilisez un refroidisseur liquide ARCTIC, veuillez consulter cette page pour obtenir des conseils d'installation supplémentaires : [Refroidisseurs à eau ARCTIC AIO – Manuel d'utilisation]

Retirez les ventilateurs avant d'installer le radiateur sur le panneau latéral.

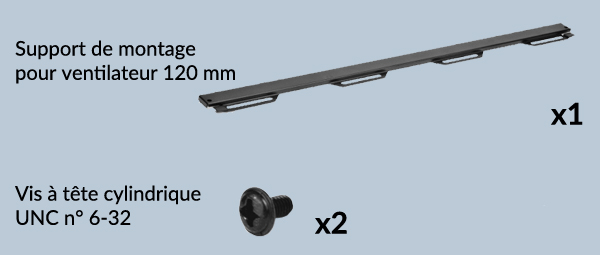

Fixez le support de montage du ventilateur avant d’installer un radiateur de 240 mm ou 360 mm.

Si vous utilisez un refroidisseur liquide ARCTIC, veuillez consulter cette page pour obtenir des conseils d'installation supplémentaires : [Refroidisseurs à eau ARCTIC AIO – Manuel d'utilisation]

Retirez le support de fixation du ventilateur avant d'installer un radiateur de 280 ou 420 mm.

Si vous utilisez un refroidisseur liquide ARCTIC, veuillez consulter cette page pour obtenir des conseils d'installation supplémentaires : [Refroidisseurs à eau ARCTIC AIO – Manuel d'utilisation]

Retirez les ventilateurs avant d'installer le radiateur sur le panneau latéral.

Si vous utilisez un refroidisseur liquide ARCTIC, veuillez consulter cette page pour obtenir des conseils d'installation supplémentaires : [Refroidisseurs à eau ARCTIC AIO – Manuel d'utilisation]

Connexion des câbles

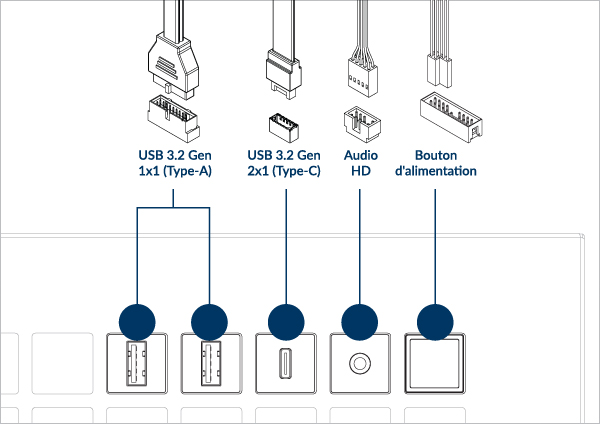

E/S avant et bouton d'alimentation

Connectez les câbles aux connecteurs appropriés de la carte mère.

Consultez le manuel de votre carte mère pour connaître le connecteur et la position des broches.

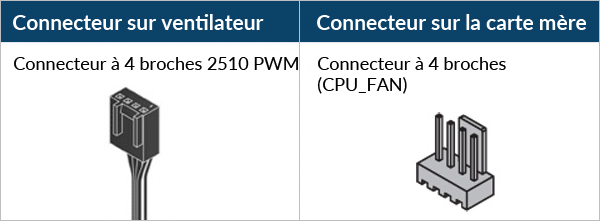

Connexion du câble du ventilateur

Si votre carte mère ne dispose pas de suffisamment de connecteurs pour ventilateurs, nous vous recommandons d'utiliser le concentrateur de ventilateurs ARCTIC.

Pour optimiser vos ventilateurs, il est recommandé d'ajuster la vitesse du ventilateur dans le BIOS. Suivez ce guide pour ajuster votre PWM.

Ne connectez pas plus de 5 ventilateurs/bandes à un en-tête

Pour profiter pleinement de vos produits A-RGB, consultez le guide d'installation A-RGB.

Connexion du câble de bande RVB du bloc d'alimentation

Trouvez les câbles RVB du bloc d'alimentation dans le compartiment du bloc d'alimentation.

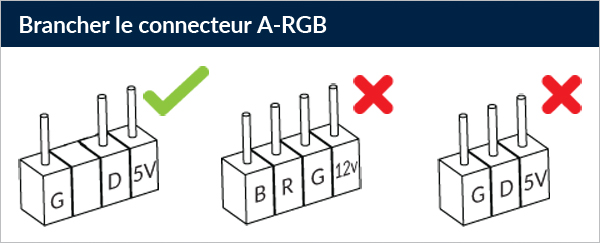

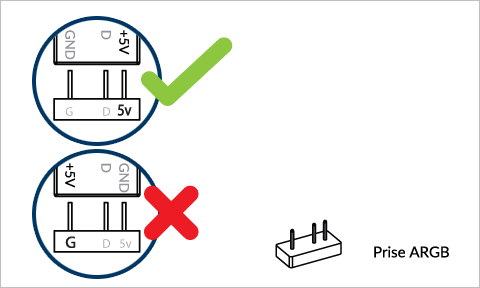

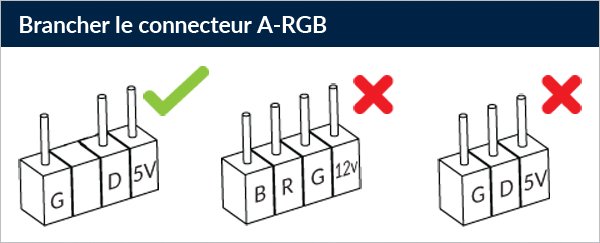

Connectez-le au connecteur A-RGB à 3 broches de la carte mère.

Ne connectez pas plus de 5 ventilateurs/bandes à un en-tête

Pour profiter pleinement de vos produits A-RGB, consultez le guide d'installation A-RGB.

Installation d'une carte graphique ou d'une carte d'extension

Installation du kit de montage vertical pour GPU

Important ! Assurez-vous que le câble est bien inséré dans le slot. Nous recommandons d'utiliser le premier slot PCIe pour des performances optimales.
