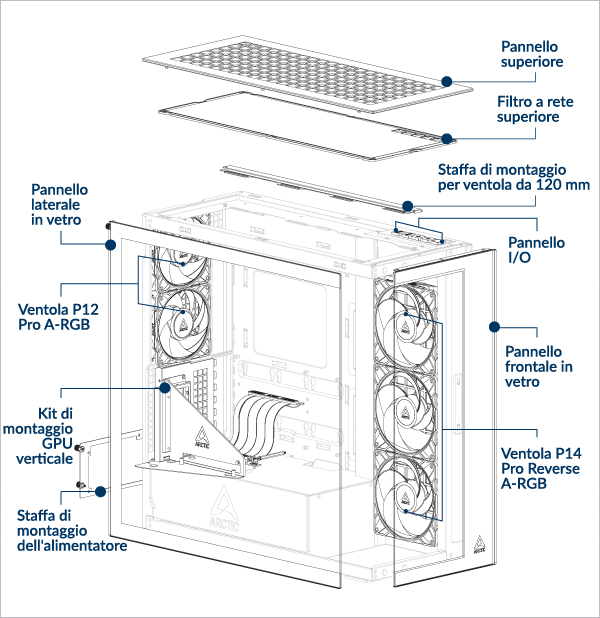

ARCTIC Xtender VG - User Manual

Una guida rapida stampabile è disponibile qui.

Per verificare la compatibilità della tua scheda madre, segui questo link.

Per verificare la compatibilità della scheda grafica, seguire questo link.

Strumenti necessari

Cacciavite a croce PH2

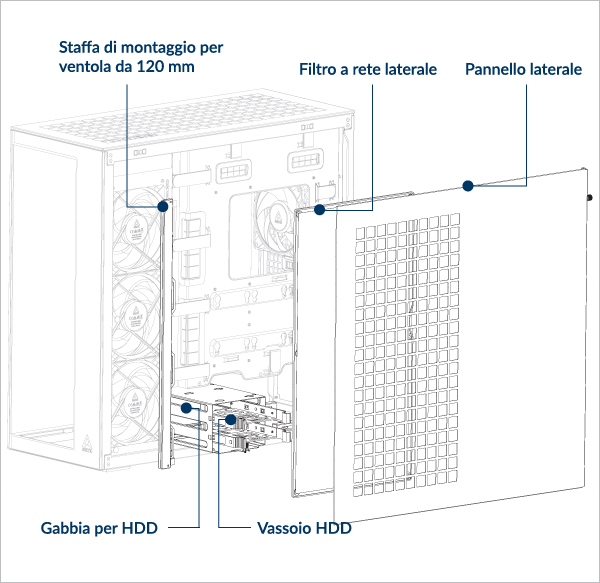

Panoramica dei contenuti

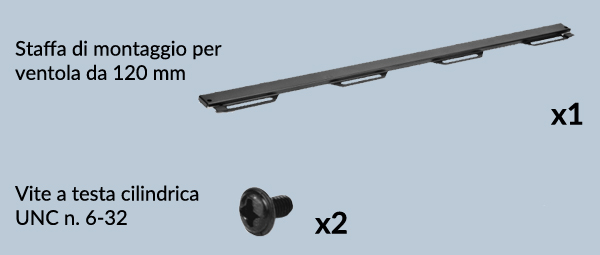

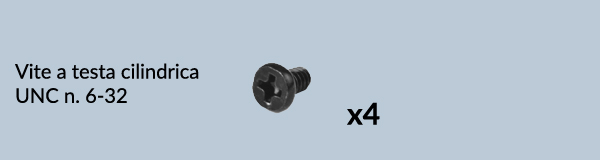

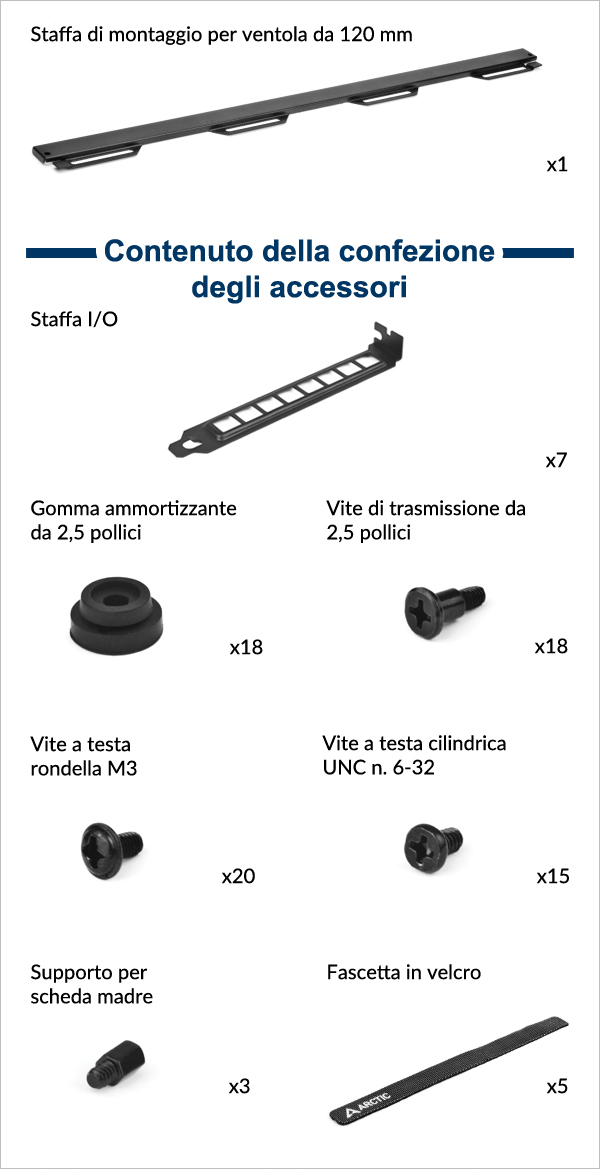

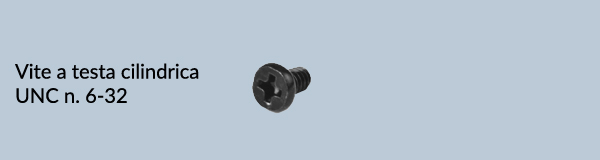

Contenuto della confezione

Preparation

Autorizzazioni e specifiche

Se si utilizza il dissipatore Liquid Freezer III Pro AIO con montaggio GPU verticale, allora:

Per le piattaforme AMD: si consiglia che la larghezza della scheda grafica non superi i 130 mm.

Per le piattaforme Intel: si consiglia che la larghezza della scheda grafica non superi i 143 mm.

Scheda madre

Mini-ITX, mATX, ATX, E-ATX (fino a 285 mm di larghezza)

Unità di alimentazione

ATX
senza gabbia HDD: lunghezza massima = 318 mm
Con gabbia HDD: lunghezza massima = 200 mm

Dissipatori per CPU

Altezza massima = 171 mm

Schede grafiche

Lunghezza massima = 337 mm
Lunghezza massima = 482 mm (senza radiatore laterale)

Radiatore

Superiore

420/360/280/240/120 mm, per lo spessore fare riferimento alla tabella.

Lato

420/360/280/240/120 mm, per lo spessore fare riferimento alla tabella..

Tabella di compatibilità dei radiatori

Tabella di compatibilità dei radiatori
Spessore massimo (combinazione ventola + radiatore)

Radiatore e ventola montati lateralmente

Superiore: < 75mm

Superiore: < 65mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Laterale: <83 mm (radiatore max 56 mm)

Superiore: <65mm
Lato: <176mm

Superiore: <65mm
Lato: <65 mm (radiatore max 38 mm)

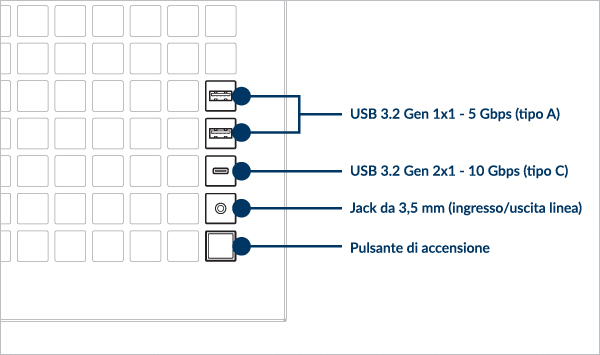

Specifiche del pannello I/O frontale

Direzione del flusso d'aria consigliata

Direzione del flusso d'aria delle ventole montate sulla parte superiore

Scarico superiore
Presa d'aria superiore

Questa configurazione favorisce leggermente la temperatura della scheda grafica.

Questa configurazione favorisce leggermente la temperatura della CPU.

Installazione

Installazione dell'alimentatore

Importante! Installare l'alimentatore con la ventola rivolta verso il basso.

Rimuovendo la gabbia dell'HDD si libererà ulteriore spazio per l'alimentatore (PSU) o per la gestione dei cavi (opzionale).

Installazione della scheda madre

Per verificare la compatibilità della tua scheda madre, segui questo link.

Scheda madre Mini-ITX
scheda madre mATX
Scheda madre ATX
Scheda madre E-ATX

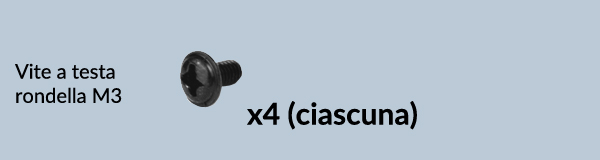

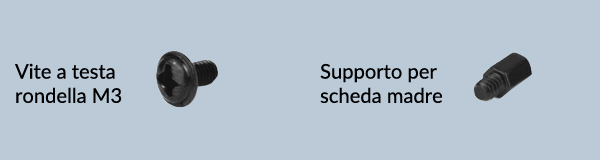

Per installare una scheda madre Mini-ITX sono necessarie quattro viti con testa a rondella M3.

Lasciare vuoto il foro per la vite contrassegnato con un punto blu: è riservato all'installazione del kit di montaggio verticale della GPU.

Per le schede madri mATX, assicurarsi di installare il distanziale aggiuntivo sul vassoio della scheda madre. Fissare la scheda madre con viti a testa rondella M3.

Lasciare vuoto il foro per la vite contrassegnato con un punto blu: è riservato all'installazione del kit di montaggio verticale della GPU.

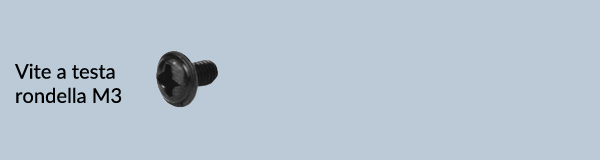

Utilizzare viti a testa rondella M3 per installare le schede madri ATX. Il numero di viti necessarie può variare a seconda del modello di scheda madre.

Lasciare vuoto il foro per la vite contrassegnato con un punto blu: è riservato all'installazione del kit di montaggio verticale della GPU.

Utilizzare viti a testa rondella M3 per installare le schede madri E-ATX. Il numero di viti necessarie può variare a seconda del modello di scheda madre.

Lasciare vuoto il foro per la vite contrassegnato con un punto blu: è riservato all'installazione del kit di montaggio verticale della GPU.

Retirez le kit de montage vertical pour GPU avant d'installer la carte mère.

La schermatura I/O deve essere installata prima della scheda madre.

Lo shield I/O è fornito come accessorio con la scheda madre.
Alcune schede madri potrebbero avere uno shield I/O integrato.

Installazione di SSD e HDD

Posizione SSD e HDD

Supporta fino a un massimo di 6 SSD da 2,5" o 4 SSD da 2,5" + 2 HDD da 3,5"

Installare un SSD sul vassoio della scheda madre
Installare un SSD nel vassoio HDD
Installare un HDD
Installare un SSD sopra la gabbia dell'HDD

Allinea i perni del vassoio del disco rigido con i fori sull’HDD.

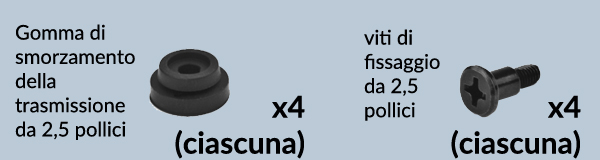

Allineare gli smorzatori sull'SSD con i fori di montaggio sulla gabbia dell'HDD.

Installazione di ventilatori/radiatori

Supporto del vento

Supporta fino a 3 ventole da 120 o 140 mm sul pannello superiore e laterale.
Supporta 2 ventole da 120 mm nella parte posteriore

Supporto radiatore

Tabella di compatibilità dei radiatori
Spessore massimo (combinazione ventola + radiatore)

Radiatore e ventola montati lateralmente

Superiore: < 75mm

Superiore: < 65mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Lato: <176mm

Lato < 176mm

Superiore: <75mm
Lato: <176mm

Superiore: <65mm
Laterale: <83 mm (radiatore max 56 mm)

Superiore: <65mm
Lato: <176mm

Superiore: <65mm
Lato: <65 mm (radiatore max 38 mm)

Per verificare la compatibilità della scheda grafica, seguire questo link.

Installazione del radiatore

360/240 mm sul pannello superiore
360/240 mm on side panel
420/280 mm on top panel
420/280 mm on side panel

Se si utilizza un sistema di raffreddamento a liquido ARCTIC, consultare questa pagina per ulteriori suggerimenti sull'installazione: [Refrigeratori ad acqua ARCTIC AIO - Manuale utente]

Rimuovere le ventole prima di installare il radiatore sul pannello laterale.

Fissare la staffa di montaggio della ventola prima di installare un radiatore da 240 mm o 360 mm.

Se si utilizza un sistema di raffreddamento a liquido ARCTIC, consultare questa pagina per ulteriori suggerimenti sull'installazione: [Refrigeratori ad acqua ARCTIC AIO - Manuale utente]

Rimuovere la staffa di montaggio della ventola prima di installare un radiatore da 280 o 420 mm.

Se si utilizza un sistema di raffreddamento a liquido ARCTIC, consultare questa pagina per ulteriori suggerimenti sull'installazione: [Refrigeratori ad acqua ARCTIC AIO - Manuale utente]

Rimuovere le ventole prima di installare il radiatore sul pannello laterale.

Se si utilizza un sistema di raffreddamento a liquido ARCTIC, consultare questa pagina per ulteriori suggerimenti sull'installazione: [Refrigeratori ad acqua ARCTIC AIO - Manuale utente]

Collegamento via cavo

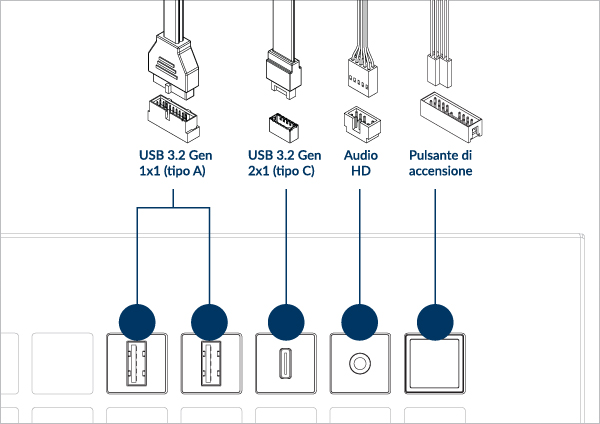

Pulsante di accensione e I/O frontale/h3>

Collegare i cavi agli appositi connettori della scheda madre.

Per conoscere la posizione corretta dei connettori e dei pin, consultare il manuale della scheda madre.

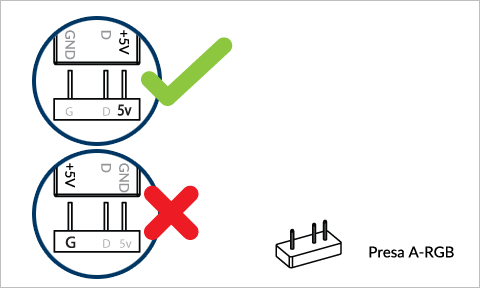

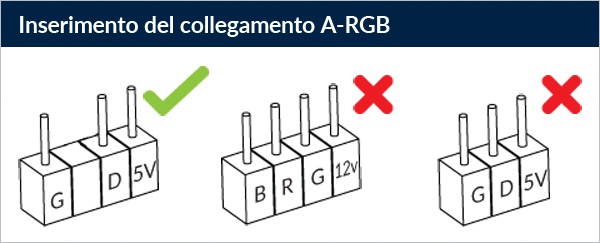

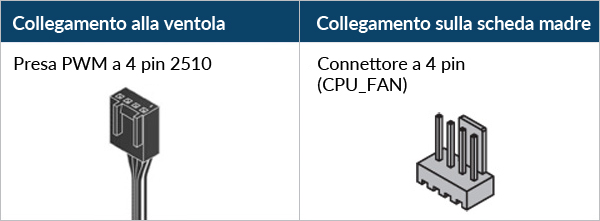

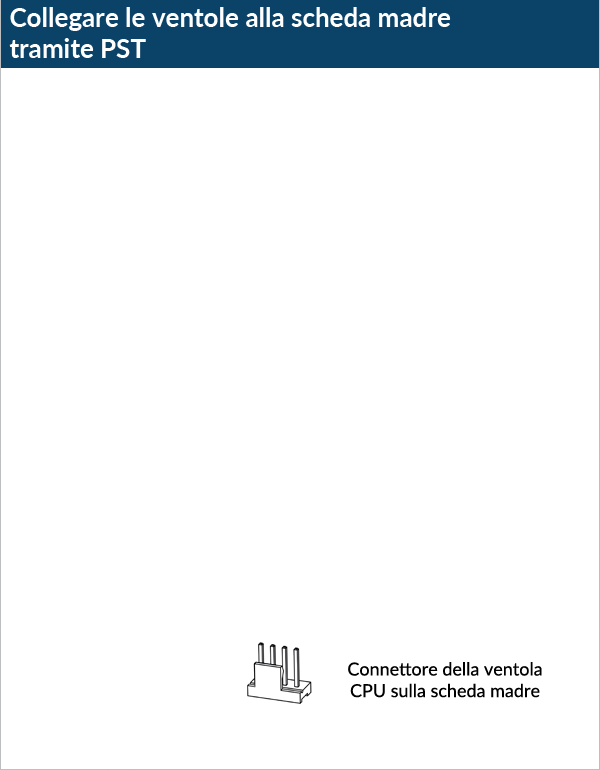

Collegamento del cavo della ventola

Se sulla scheda madre non sono presenti abbastanza connettori per le ventole, consigliamo di utilizzare l'ARCTIC Case Fan Hub

Per sfruttare al meglio le tue ventole, ti consigliamo di regolare il controllo della velocità della ventola nel BIOS. Segui questa guida per regolare il PWM.
