En utskrivbar snabbstartsguide finns tillgänglig här.
För att kontrollera kompatibiliteten med ditt moderkort, följ den här länken.
För att kontrollera kompatibiliteten för ditt grafikkort, följ denna länk.
Nödvändiga verktyg
PH2 Stjärnskruvmejsel

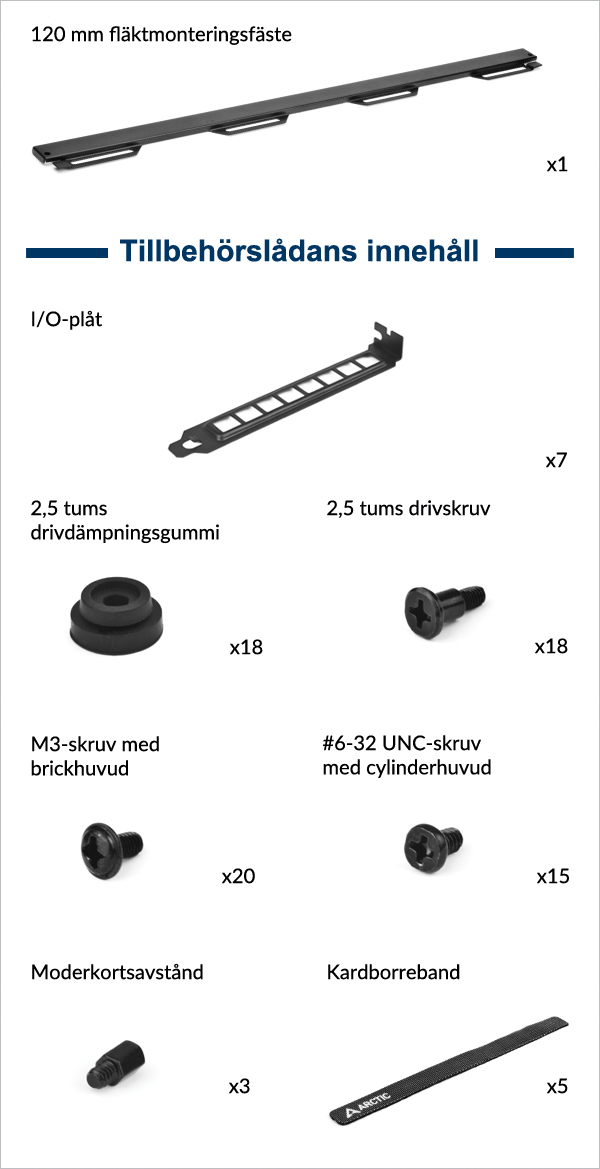

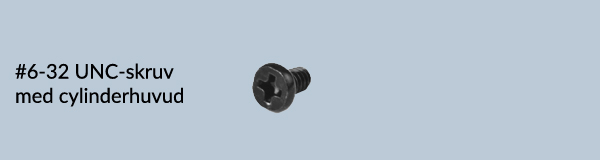

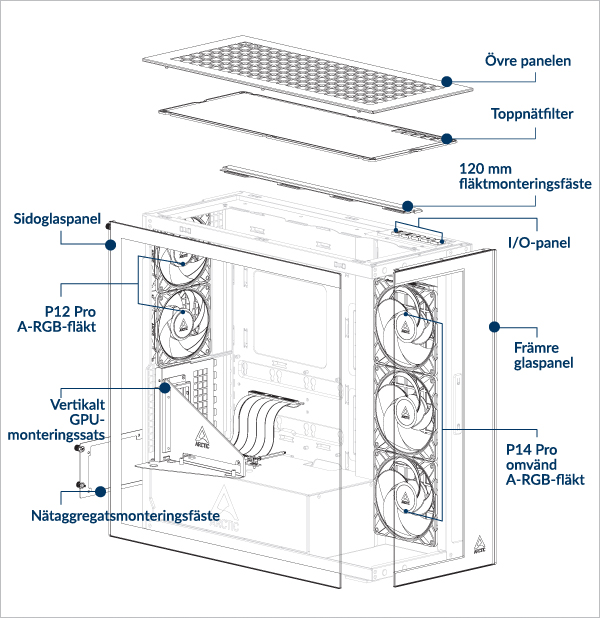

Förpackningsinnehåll
Avstånd och specifikationer
Om du använder Liquid Freezer III Pro AIO-kylare med ett vertikalt GPU-fäste, då:
För AMD-plattformar: det rekommenderas att ditt grafikkorts bredd inte överstiger 130 mm.
För Intel-plattformar: det rekommenderas att ditt grafikkorts bredd inte överstiger 143 mm.
utan hårddiskbur: Maxlängd = 318 mm
Med hårddiskbur: Maxlängd = 200 mm
Maxlängd = 482 mm (utan sidokylare)
Tabell för kylarkompatibilitet
Maximal tjocklek (kombination av fläkt + kylare)
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <83mm (max 56 mm radiator)
Sida: <176mm
Sida: <65mm (max 38 mm radiator)

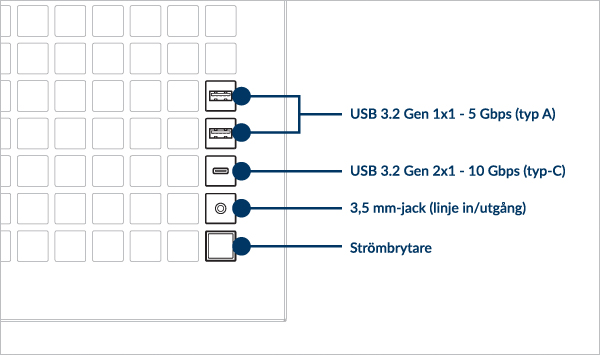

Specifikation för frontpanelen I/O

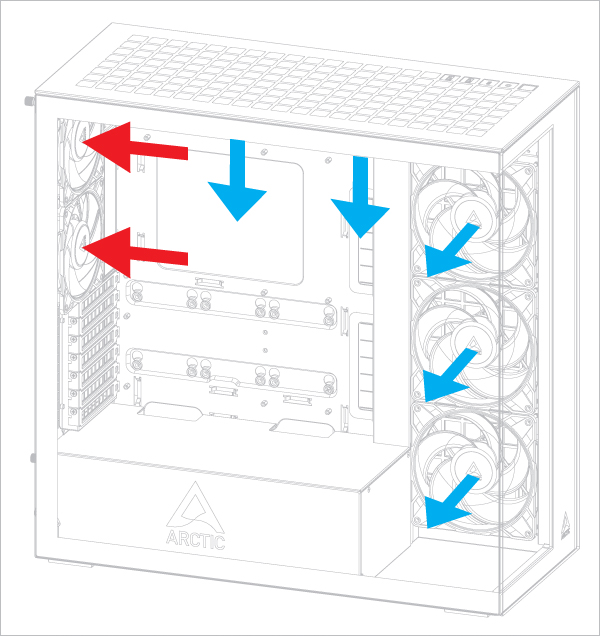

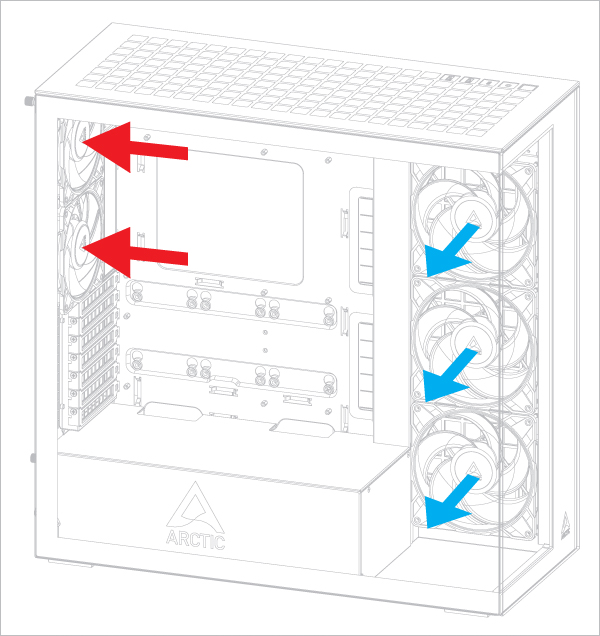

Rekommenderad luftflödesriktning
Luftflödesriktning för toppmonterade fläktar
Denna konfiguration gynnar grafikkortets temperatur något.
Denna konfiguration gynnar CPU-temperaturen något.

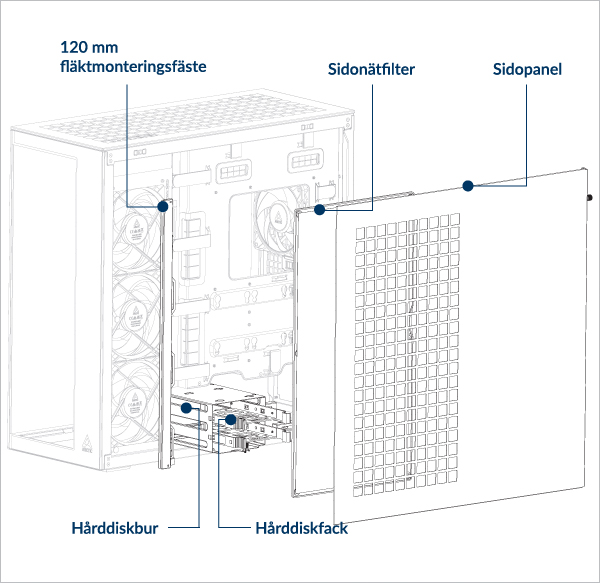

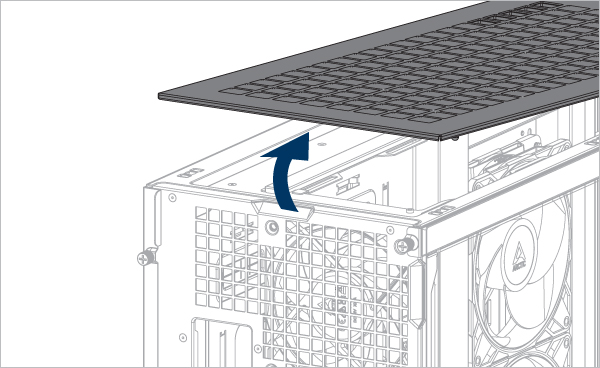

Borttagning av panel

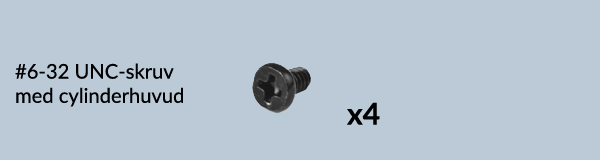

Installation av nätaggregat
Viktigt! Installera nätaggregatet med fläkten nedåt.
Om du tar bort hårddiskhållaren frigörs ytterligare utrymme för nätaggregatet (PSU) eller kabelhanteringen (valfritt).
Installation av moderkort
För att kontrollera kompatibiliteten med ditt moderkort, följ den här länken.

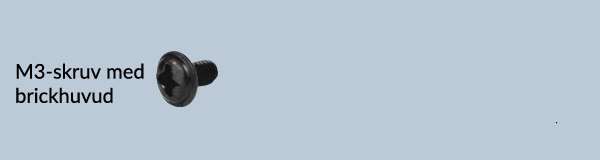

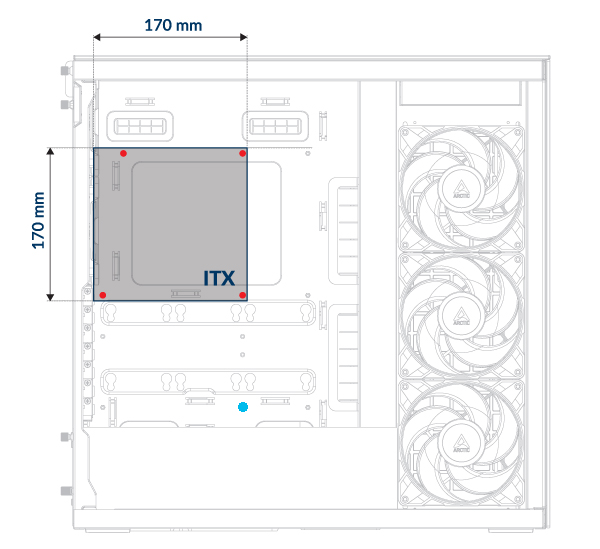

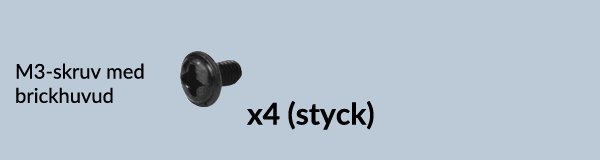

Du behöver fyra M3-skruvar med brickhuvud för att installera ett Mini-ITX-moderkort.
Lämna skruvhålet markerat med en blå prick tomt – det är reserverat för installation av det vertikala GPU-monteringssatsen.

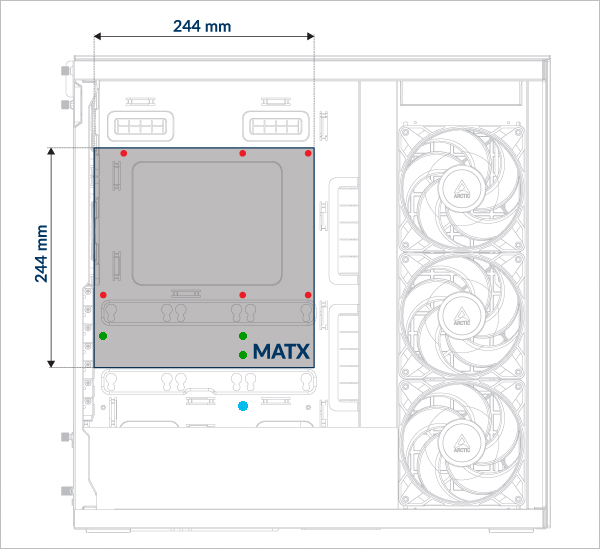

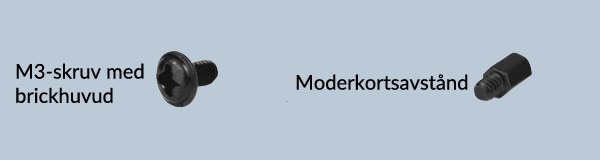

För mATX-moderkort, se till att installera det extra distansfästet på moderkortsfacket. Fäst moderkortet med M3-skruvar med brickhuvud.
Lämna skruvhålet markerat med en blå prick tomt – det är reserverat för installation av det vertikala GPU-monteringssatsen.

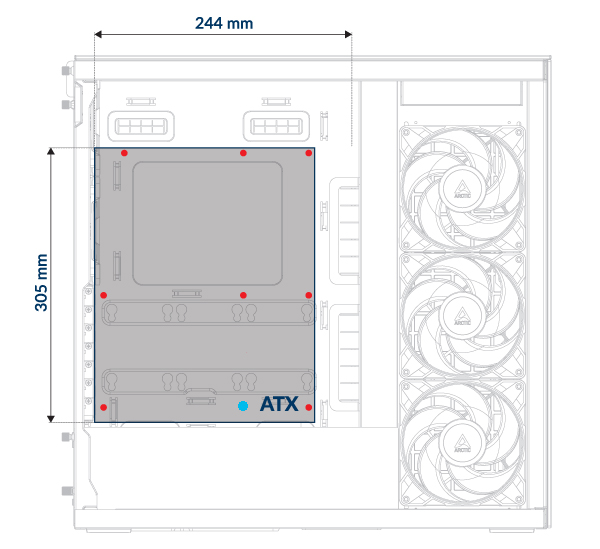

Använd M3-skruvar med brickhuvud för att installera ATX-moderkort. Antalet skruvar som behövs kan variera beroende på moderkortsmodell.
Lämna skruvhålet markerat med en blå prick tomt – det är reserverat för installation av det vertikala GPU-monteringssatsen.

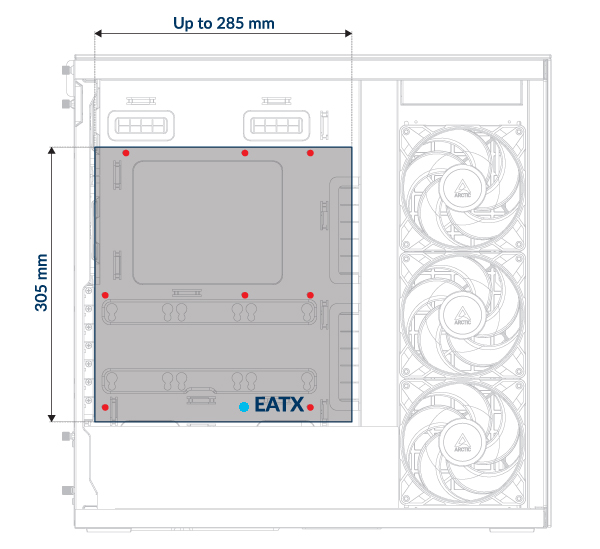

Använd M3-skruvar med brickhuvud för att installera E-ATX-moderkort. Antalet skruvar som behövs kan variera beroende på moderkortsmodell.
Lämna skruvhålet markerat med en blå prick tomt – det är reserverat för installation av det vertikala GPU-monteringssatsen.
Ta bort det vertikala GPU-monteringssatsen innan du installerar moderkortet.
I/O-skölden måste installeras före moderkortet.
I/O-skölden medföljer som tillbehör till moderkortet.
Vissa moderkort kan ha en integrerad I/O-sköld.
SSD- och hårddiskinstallation

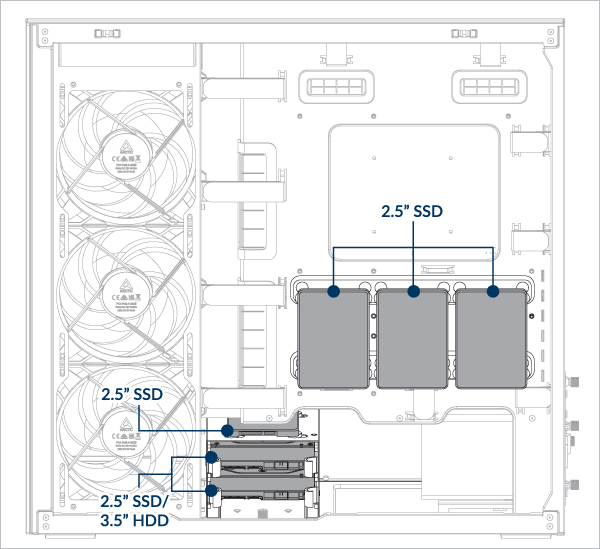

SSD- och hårddiskposition
Stöder upp till maximalt 6 x 2,5” SSD eller 4 x 2,5” SSD + 2 x 3,5” hårddiskar
- Installera en SSD på moderkortsfacket
- Installera en SSD i hårddiskfacket
- Installera en hårddisk
- Installera en SSD ovanpå hårddiskburen
Rikta in piggarna på hårddiskfacket med hålen på hårddisken.

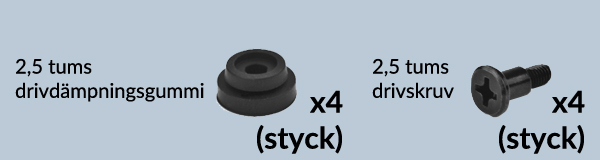

Rikta in dämparna på SSD-enheten med monteringshålen på hårddiskburen.
Installation av fläkt/radiator

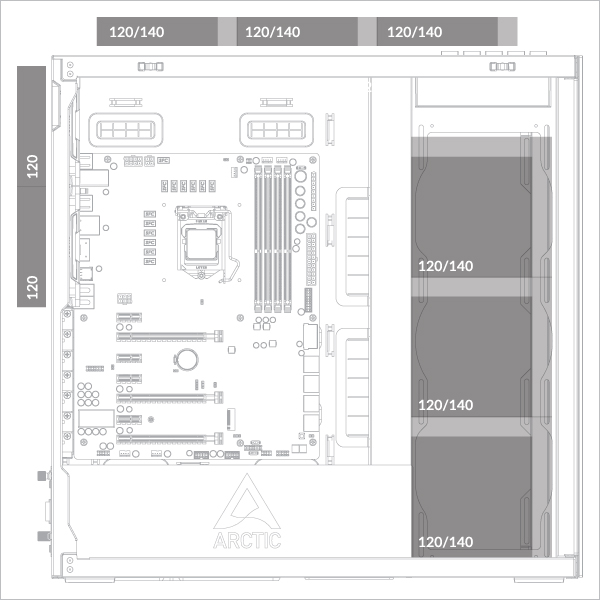

Fanstöd
Stöder upp till 3× 120 eller 140 mm fläktar på toppen och sidopanelen.
Stöd för 2x 120 mm fläktar baktill

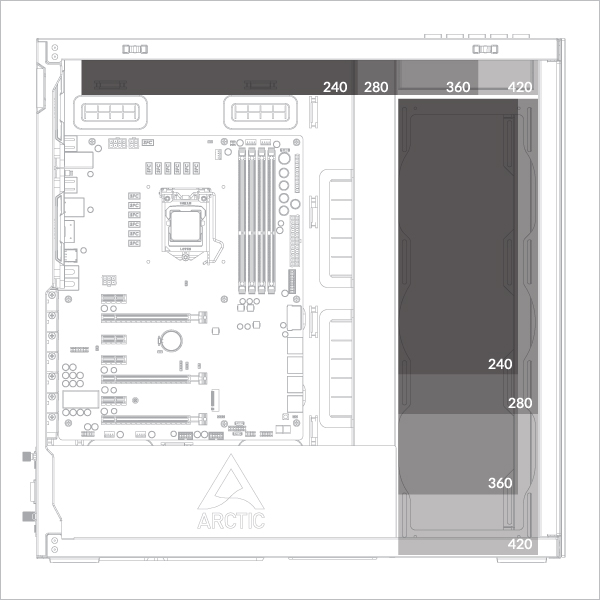

Kylarstöd
Maximal tjocklek (kombination av fläkt + kylare)
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <176mm
Sida: <83mm (max 56 mm radiator)
Sida: <176mm
Sida: <65mm (max 38 mm radiator)
För att kontrollera kompatibiliteten för ditt grafikkort, följ denna länk.
- 360/240 mm på topppanelen
- 360/240 mm på sidopanelen
- 420/280 mm på topppanelen
- 420/280 mm på sidopanelen
Installation av radiator
Om du använder en ARCTIC-vätskekylare, vänligen se den här sidan för ytterligare installationstips: [ARCTIC AIO-vattenkylare – Användarmanual
Ta bort fläktarna innan du monterar kylaren på sidopanelen.

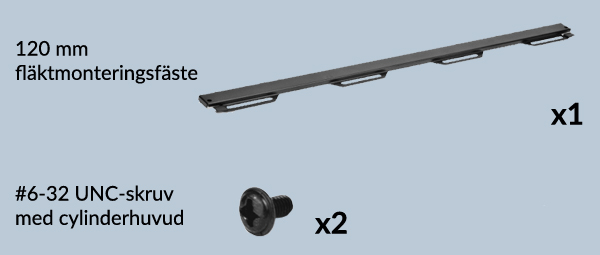

Montera fläktens monteringsfäste innan du installerar en 240 mm eller 360 mm radiator.
Om du använder en ARCTIC-vätskekylare, vänligen se den här sidan för ytterligare installationstips: [ARCTIC AIO-vattenkylare – Användarmanual
Ta bort fläktens monteringsfäste innan du installerar en 280 eller 420 mm radiator.
Om du använder en ARCTIC-vätskekylare, vänligen se den här sidan för ytterligare installationstips: [ARCTIC AIO-vattenkylare – Användarmanual
Ta bort fläktarna innan du monterar kylaren på sidopanelen.
Om du använder en ARCTIC-vätskekylare, vänligen se den här sidan för ytterligare installationstips: [ARCTIC AIO-vattenkylare – Användarmanual
Kabelanslutning

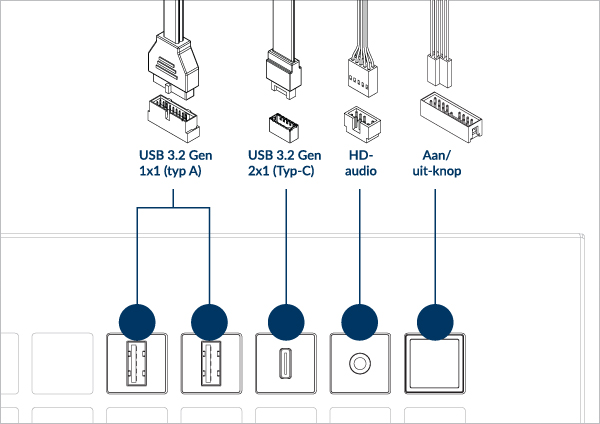

Främre I/O och strömbrytare
Anslut kablarna till lämpliga moderkortskontakter.
Kontrollera moderkortets manual för korrekt position för header och pin.

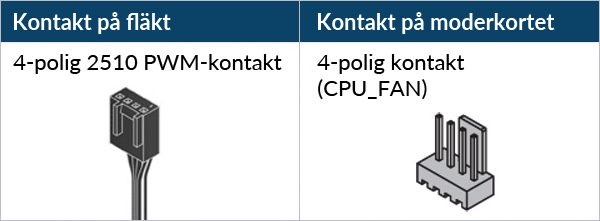

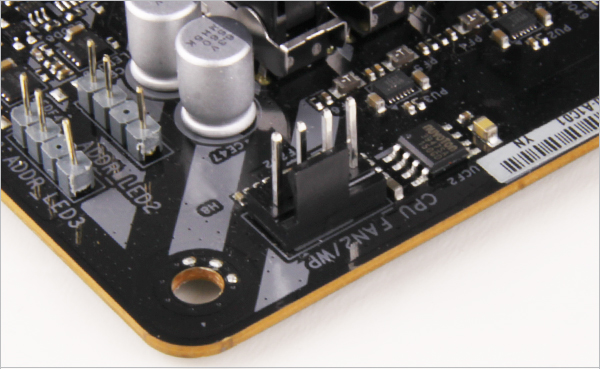

Fläktkabelanslutning
Om du inte har tillräckligt med fläkthuvuden på ditt moderkort rekommenderar vi att du använder ARCTIC Case Fan Hub.
För att få ut det mesta av dina fläktar rekommenderas det att justera fläkthastighetskontrollen i BIOS, följ den här guiden för att justera din PWM.
Anslut inte mer än 5 fläktar/ränder till ett huvud
För att dra full nytta av dina A-RGB-produkter, kolla in A-RGB-installationsguiden.

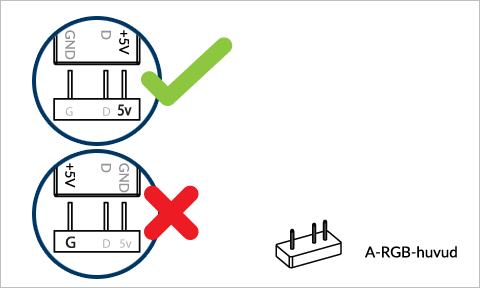

PSU RGB Stripe-kabelanslutning
Hitta PSU RGB-kablarna i PSU-kammaren.

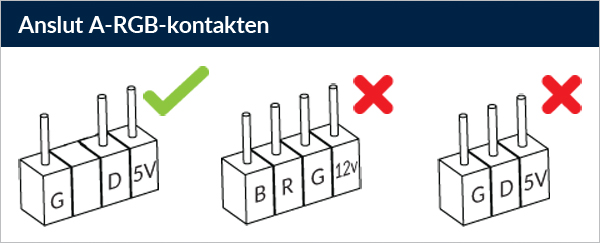

anslut den till 3-stifts A-RGB-kontakten på moderkortet
Anslut inte mer än 5 fläktar/ränder till ett huvud
För att dra full nytta av dina A-RGB-produkter, kolla in A-RGB-installationsguiden.
Installation av grafikkort eller tilläggskort
Installera det vertikala GPU-monteringssatsen
Viktigt! Se till att kabeln är helt isatt i kortplatsen. Vi rekommenderar att du använder den första PCIe-kortplatsen för bästa prestanda.
Uppmärksamhet
Lås upp spärren helt innan du installerar grafikkortet.
Installera grafikkortet
Skjut spärren bakåt för att låsa grafikkortet.
Panelinstallation

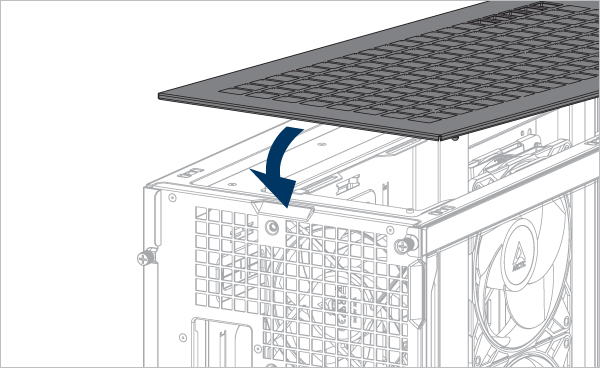

- Övre panelen
- Sidopanel
- Sidoglaspanel
- Främre glaspanel
Panelinstallation
Rikta in flikarna på sidopanelen med skårorna på bottenpanelen.
Rikta in flikarna på sidoglaspanelen med skåran på bottenpanelen.
