Tištěný průvodce rychlým spuštěním je k dispozici zde.
Chcete-li ověřit kompatibilitu vaší základní desky, klikněte na tento odkaz.
Chcete-li zkontrolovat kompatibilitu vaší grafické karty, klikněte na tento odkaz.
Potřebné nástroje
Šroubovák s křížovou hlavou PH2

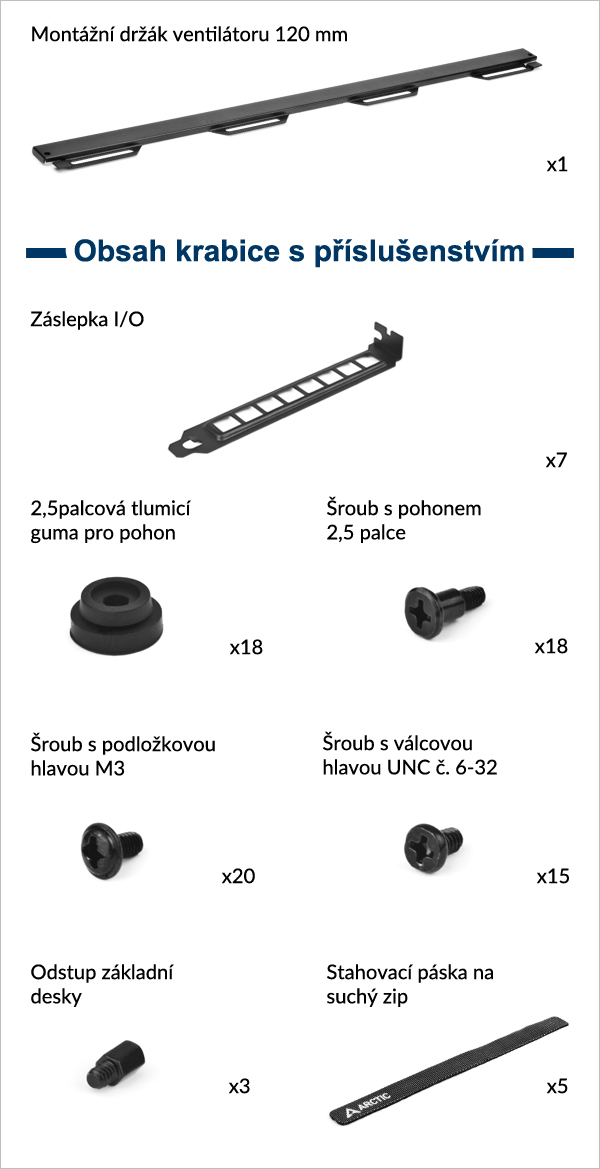

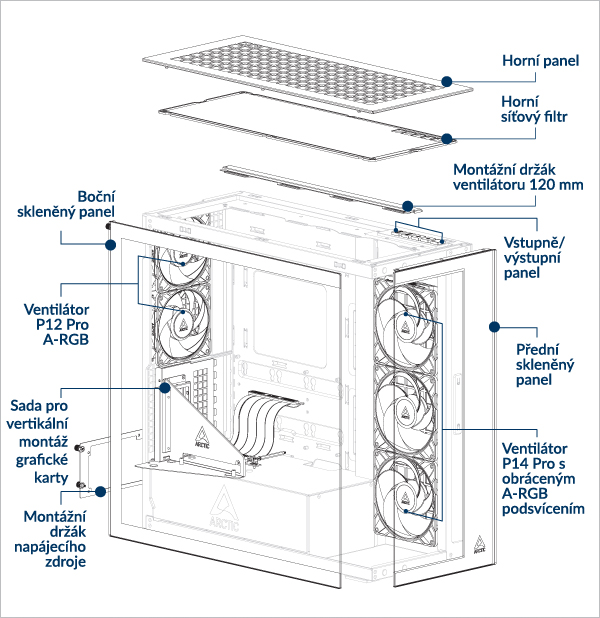

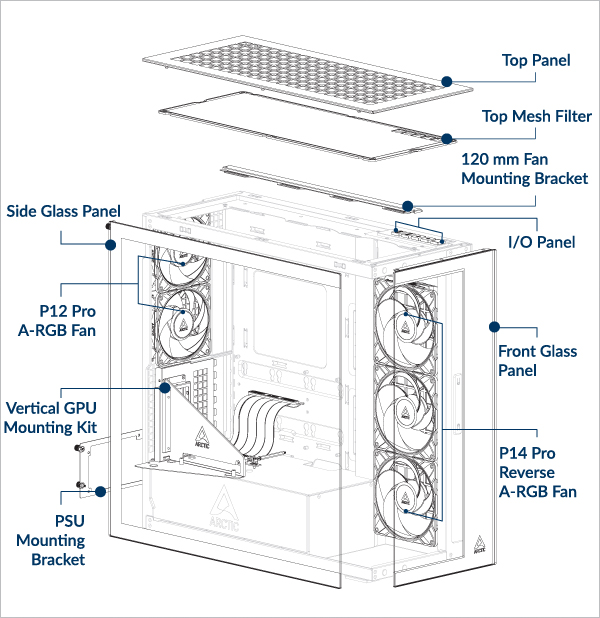

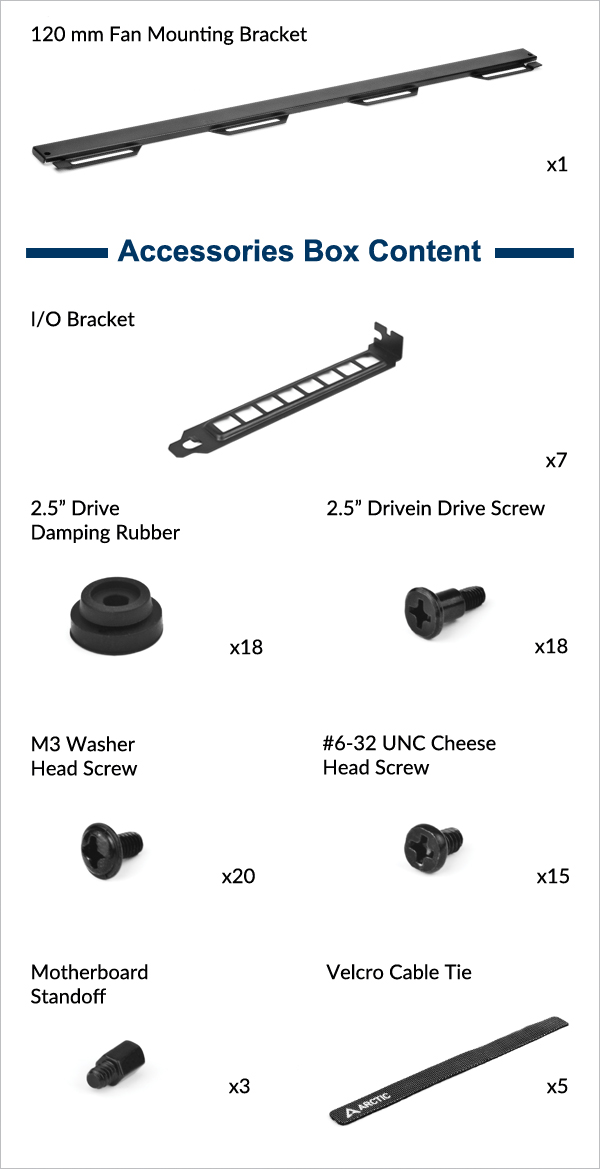

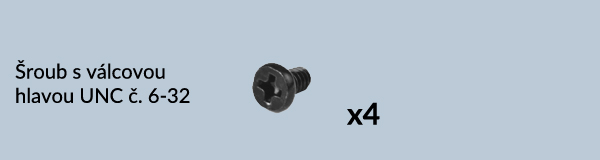

Obsah balení
Vůle a specifikace
Pokud používáte chladič Liquid Freezer III Pro AIO s vertikálním držákem GPU, pak:
Pro platformy AMD: doporučuje se, aby šířka vaší grafické karty nepřesahovala 130 mm.
Pro platformy Intel: doporučuje se, aby šířka vaší grafické karty nepřesahovala 143 mm.
bez klece pro pevný disk: Max. délka = 318 mm
S klecí pro pevný disk: Max. délka = 200 mm
Maximální délka = 482 mm (bez bočního chladiče)
Tabulka kompatibility radiátorů
Maximální tloušťka (kombinace ventilátoru + chladiče)
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Boční: <83 mm (max. 56 mm chladič)
Strana: <176mm
Boční: <65 mm (max. 38 mm chladič)

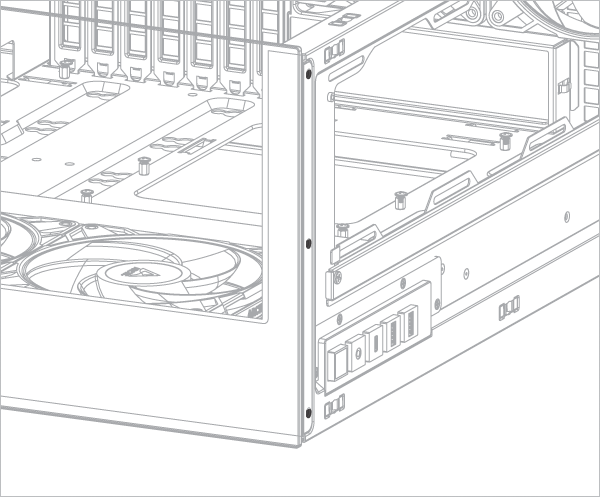

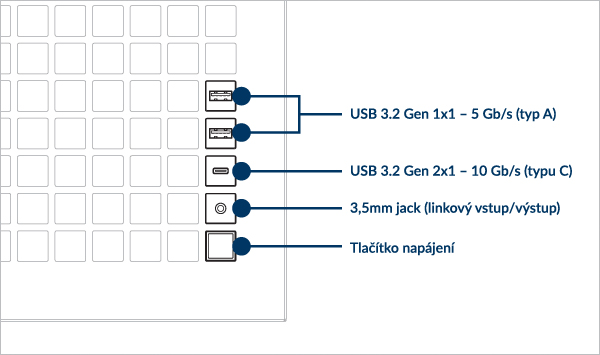

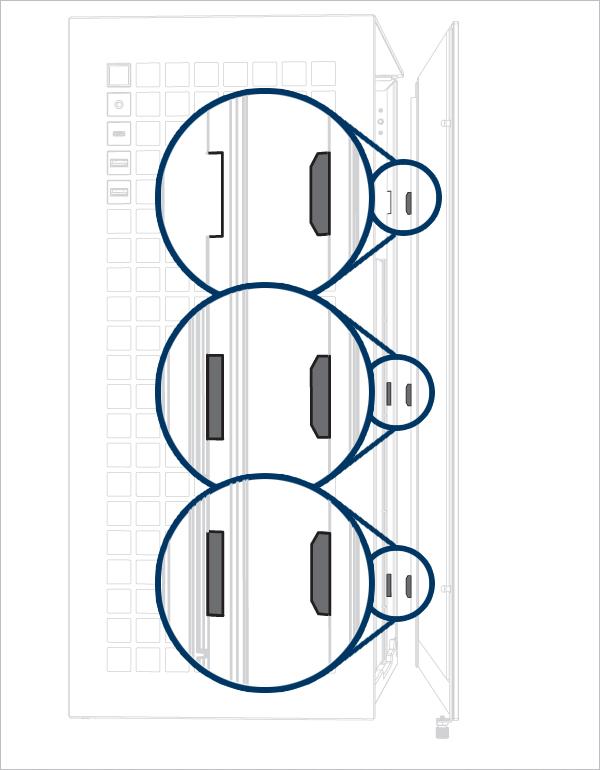

Specifikace předního I/O panelu

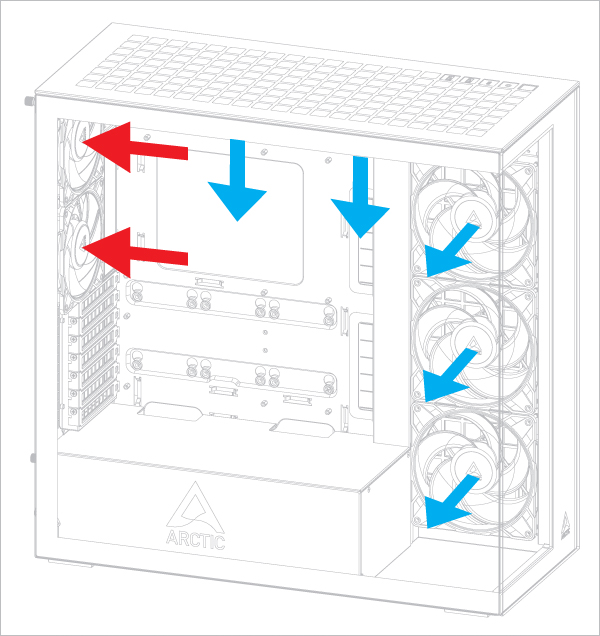

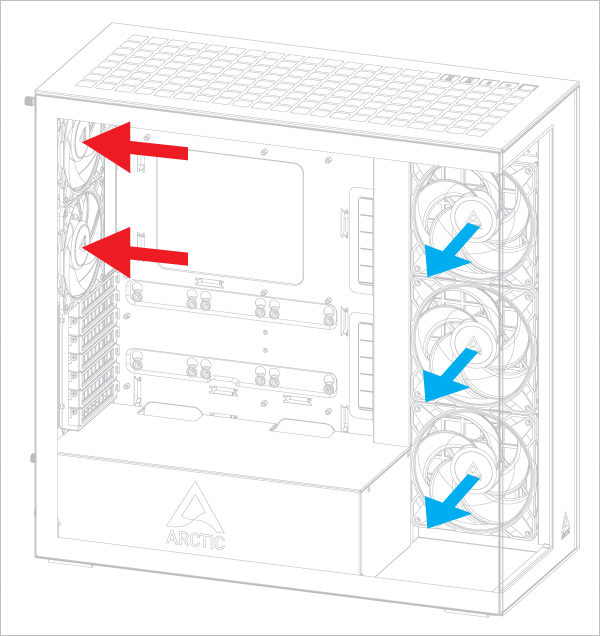

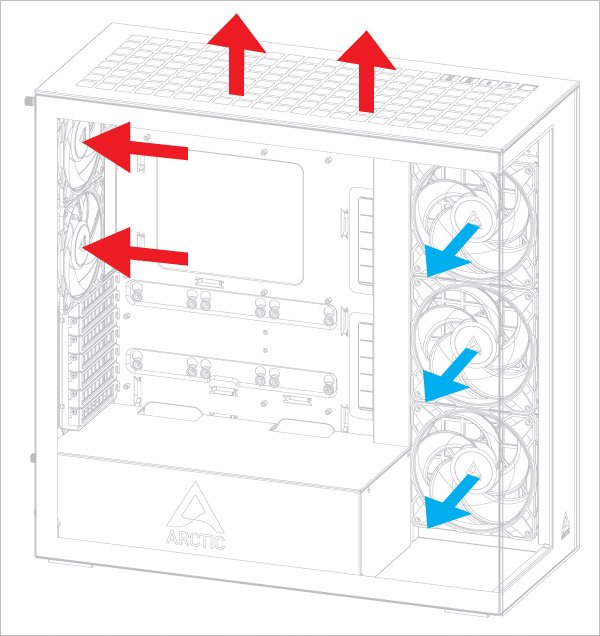

Doporučený směr proudění vzduchuon
Směr proudění vzduchu u ventilátorů montovaných nahoře
Tato konfigurace mírně zvýhodňuje teplotu grafické karty.
Tato konfigurace mírně zvýhodňuje teplotu procesoru

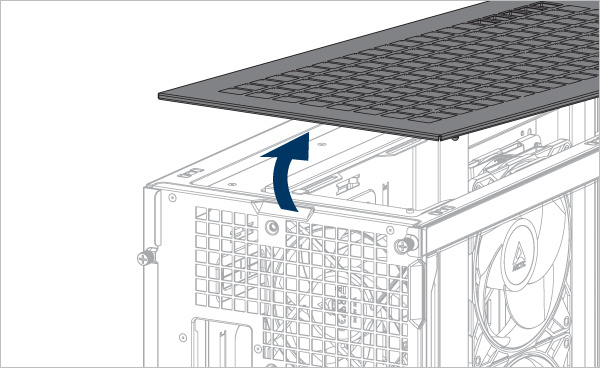

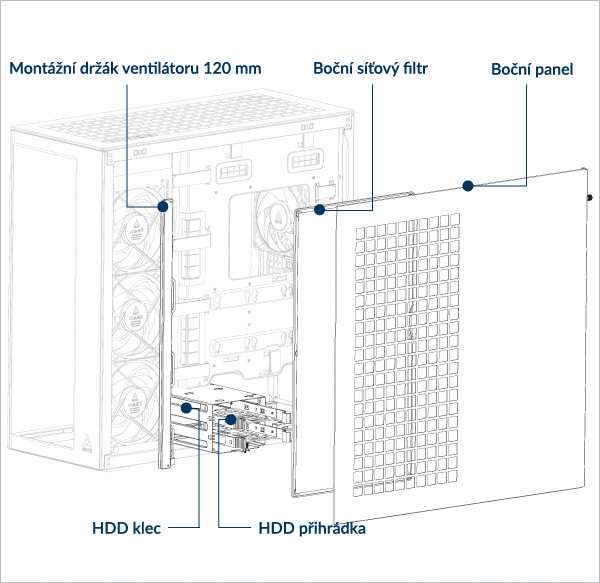

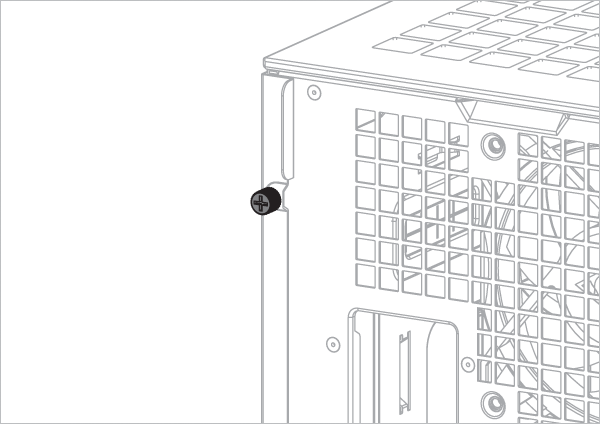

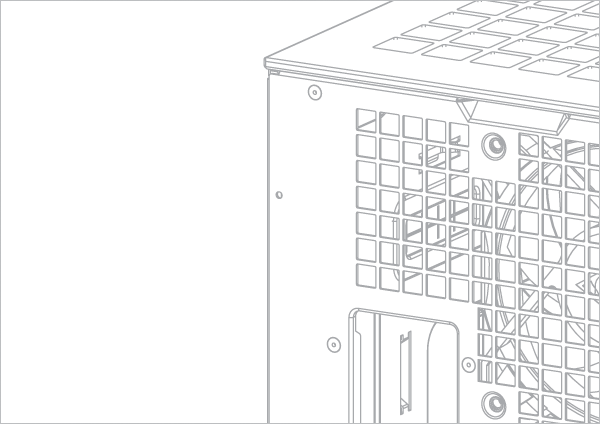

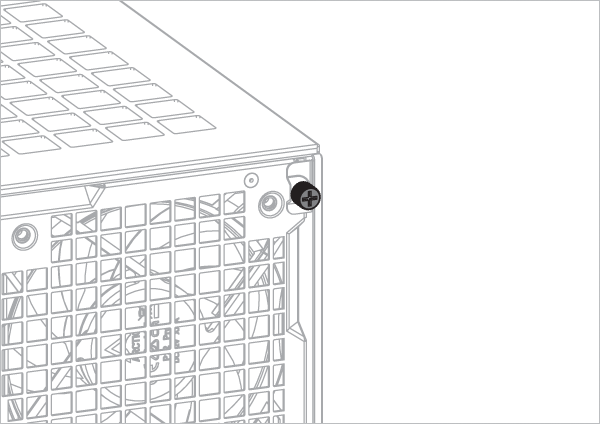

Demontáž panelu

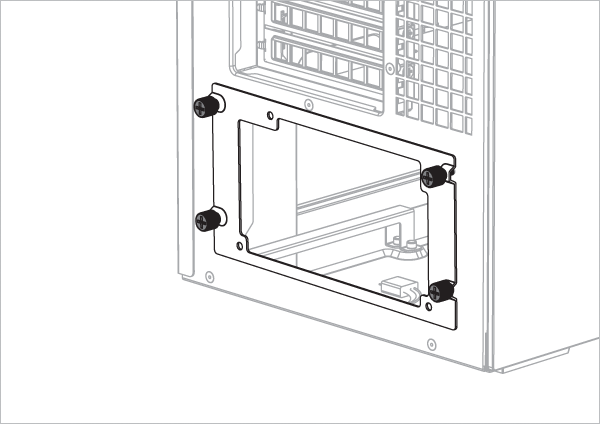

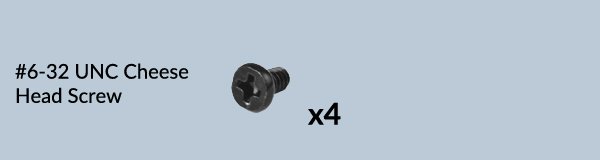

Instalace zdroje

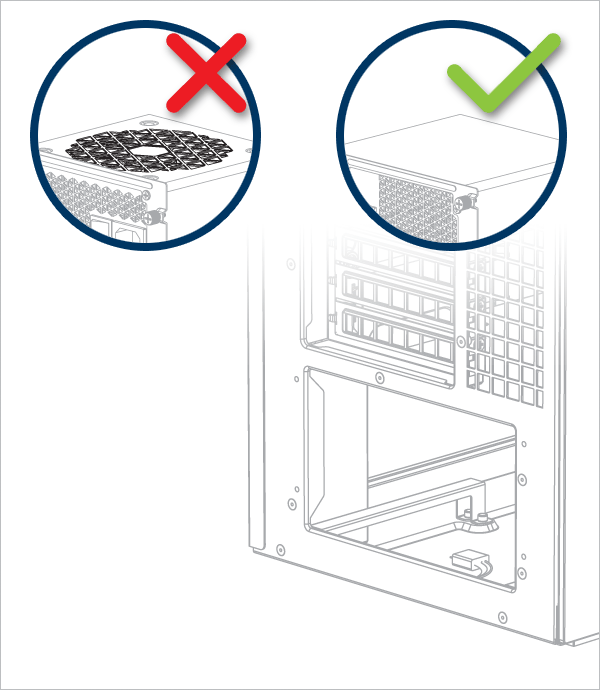

Důležité! Nainstalujte zdroj s ventilátorem směřujícím dolů.
Vyjmutím rámu pevného disku se uvolní další místo pro napájecí zdroj (PSU) nebo pro správu kabelů (volitelné).

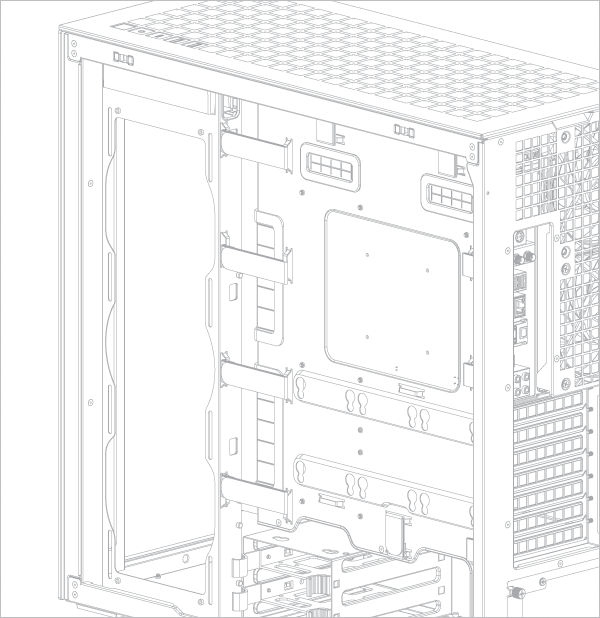

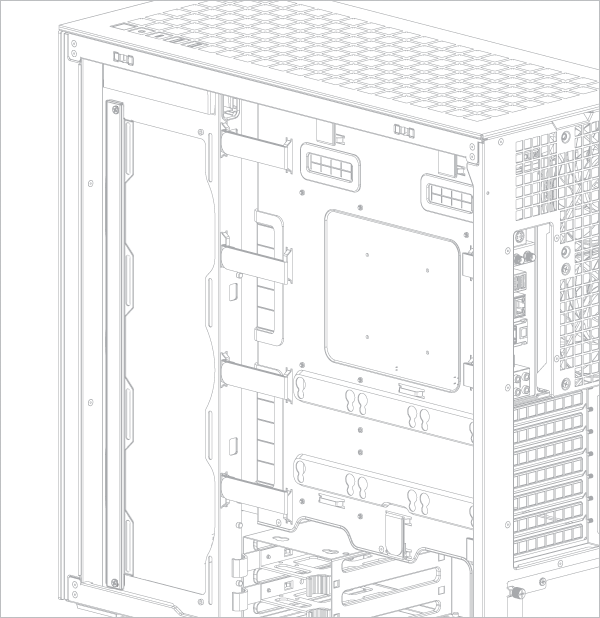

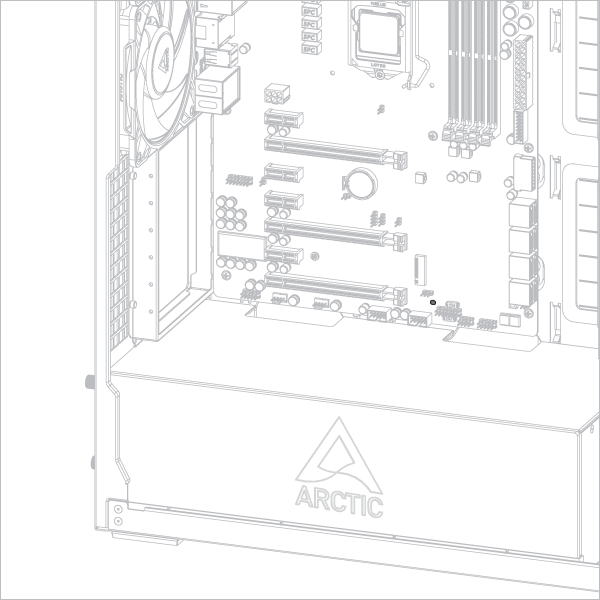

Instalace základní desky
Chcete-li ověřit kompatibilitu vaší základní desky, klikněte na tento odkaz.

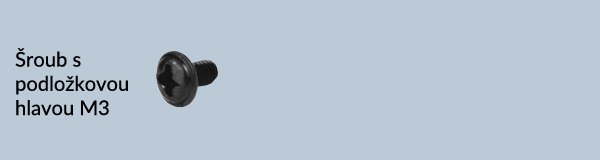

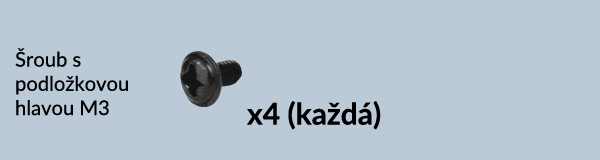

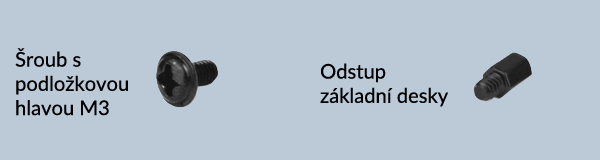

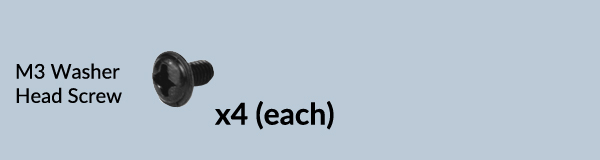

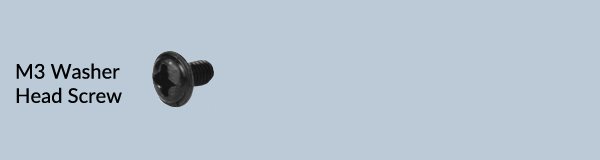

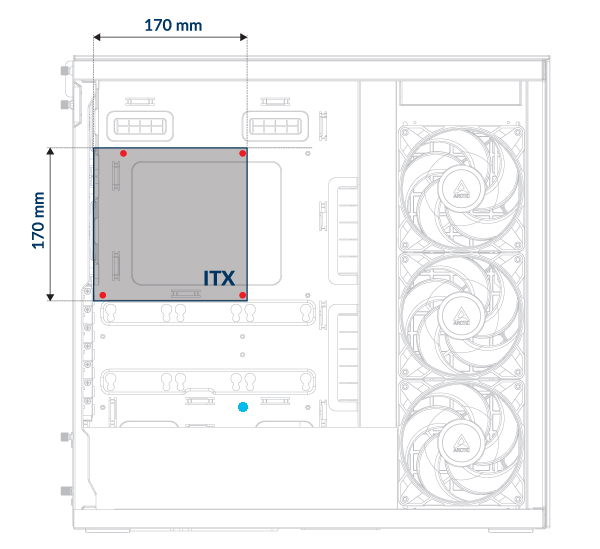

K instalaci základní desky Mini-ITX potřebujete čtyři šrouby M3 s podložkou.
Otvor pro šroub označený modrou tečkou nechte prázdný – je vyhrazen pro instalaci sady pro vertikální montáž grafické karty.

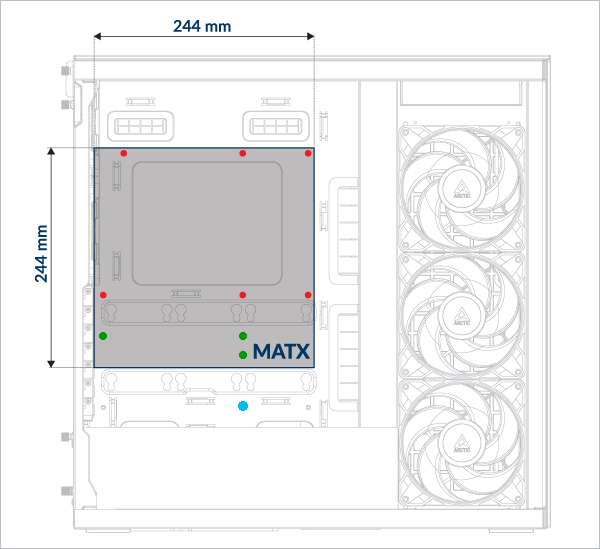

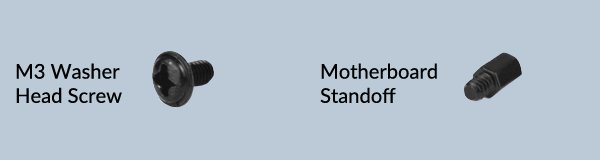

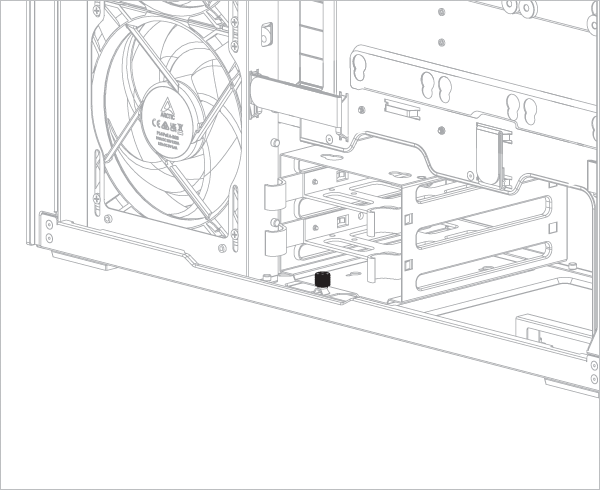

U základních desek mATX nezapomeňte nainstalovat na držák základní desky další distanční podložku. Zajistěte základní desku šrouby M3 s podložkou.
Otvor pro šroub označený modrou tečkou nechte prázdný – je vyhrazen pro instalaci sady pro vertikální montáž grafické karty.

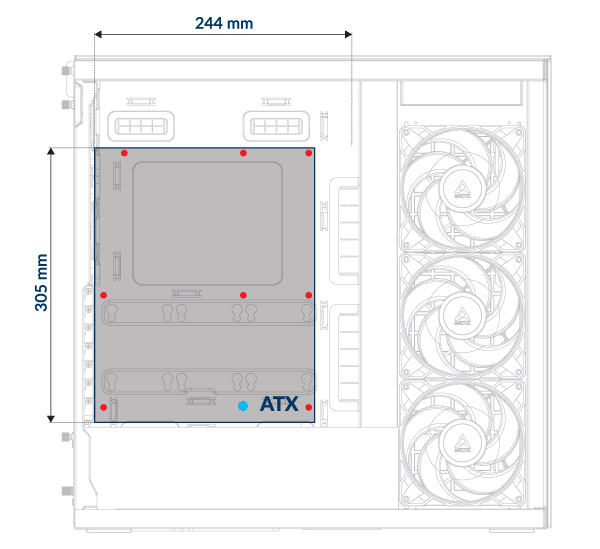

K instalaci základních desek ATX použijte šrouby M3 s podložkou. Počet potřebných šroubů se může lišit v závislosti na modelu základní desky.
Otvor pro šroub označený modrou tečkou nechte prázdný – je vyhrazen pro instalaci sady pro vertikální montáž grafické karty.

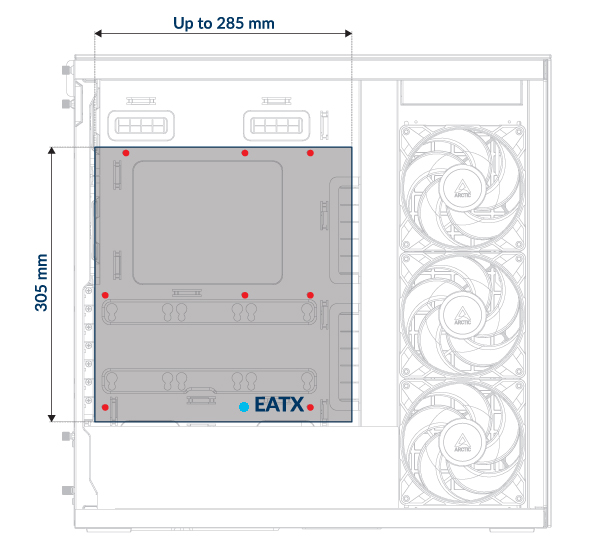

K instalaci základních desek E-ATX použijte šrouby M3 s podložkou. Počet potřebných šroubů se může lišit v závislosti na modelu základní desky.

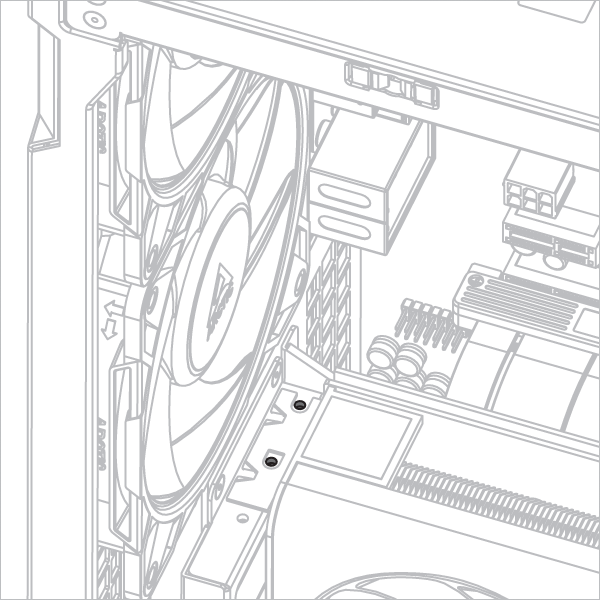

Otvor pro šroub označený modrou tečkou nechte prázdný – je vyhrazen pro instalaci sady pro vertikální montáž grafické karty.

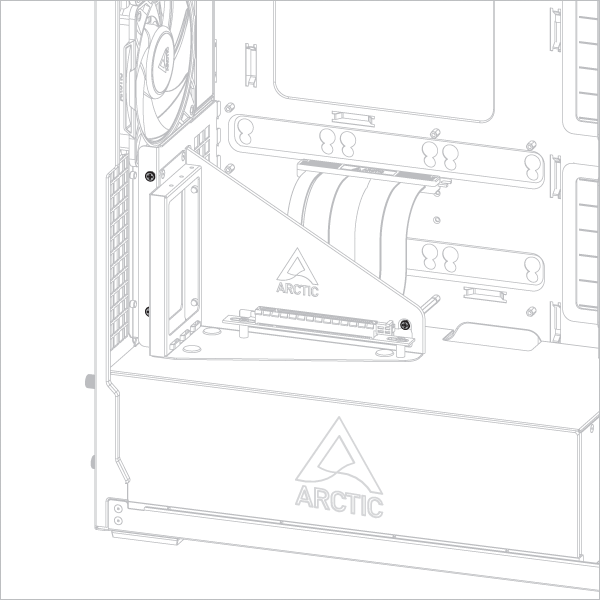

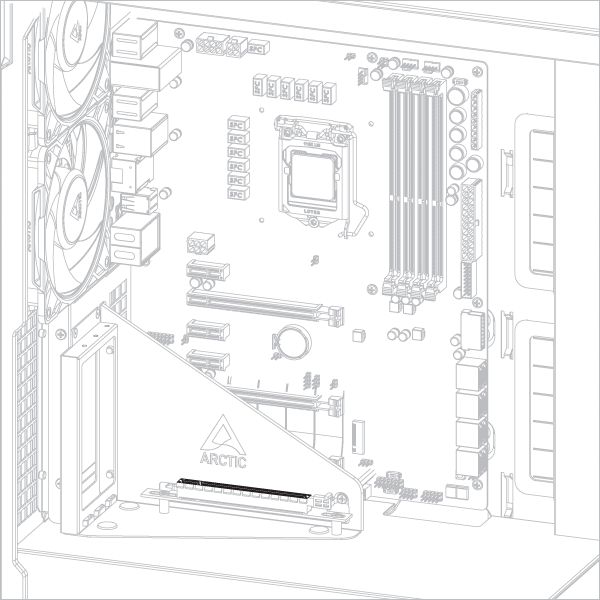

Před instalací základní desky odstraňte montážní sadu pro vertikální grafickou kartu (GPU).
I/O štít musí být nainstalován před základní deskou.
Kryt I/O je dodáván jako příslušenství se základní deskou.
Některé základní desky mohou mít integrovaný kryt I/O.

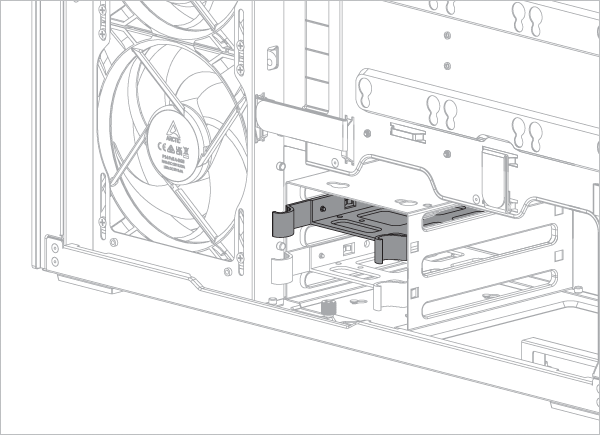

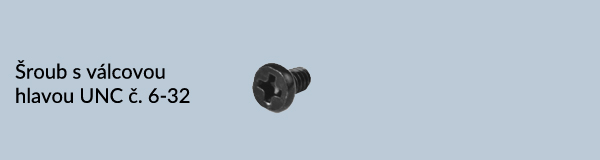

Instalace SSD a HDD

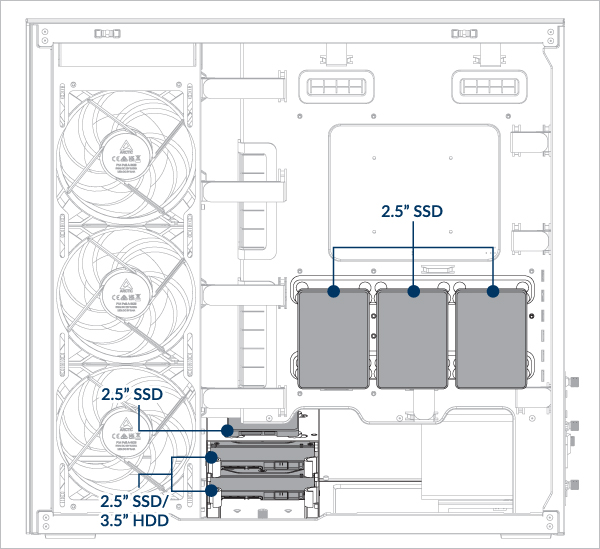

Umístění SSD a HDD
Podpora maximálně 6 x 2,5” SSD nebo 4 x 2,5” SSD + 2 x 3,5” HDD

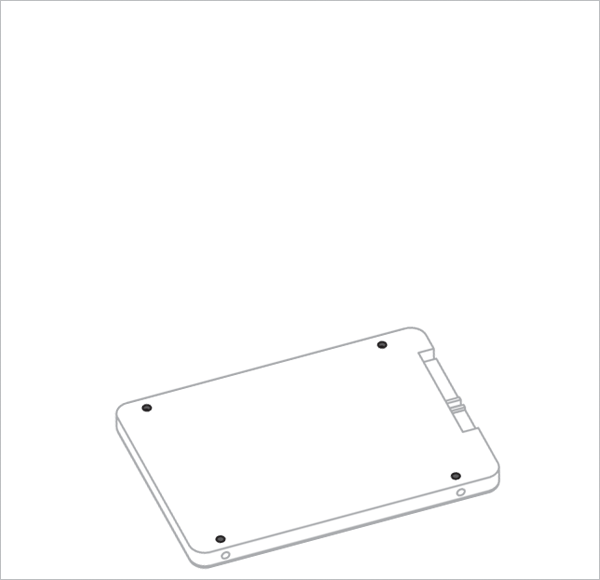

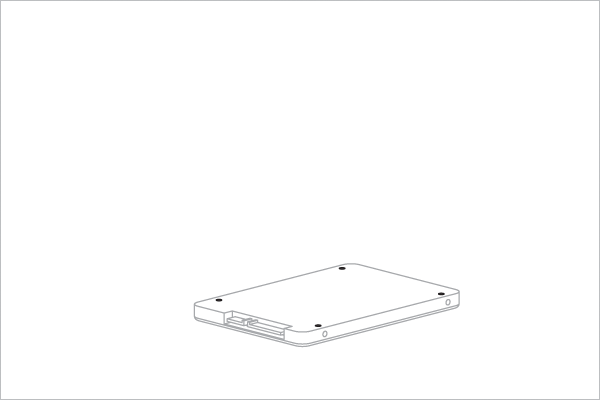

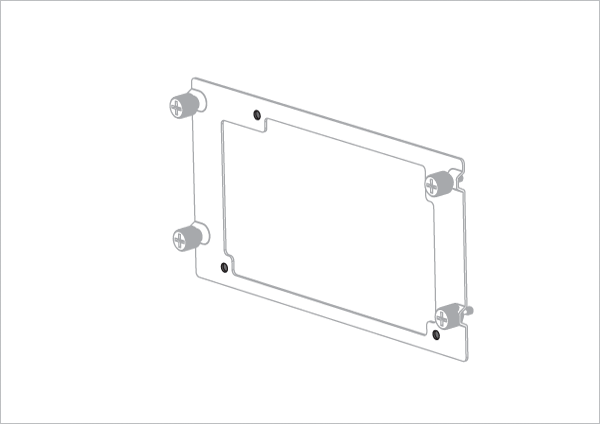

- Instalace SSD disku do držáku základní desky

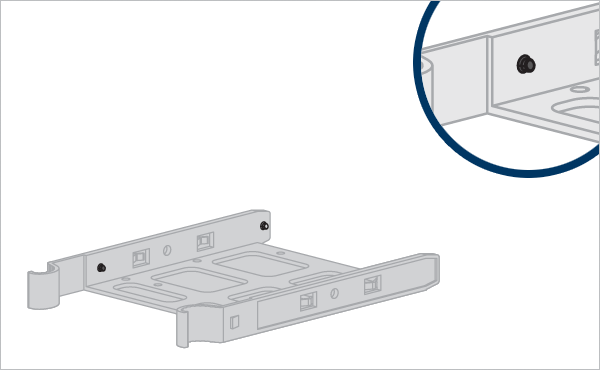

- Instalace SSD disku do šachty pro pevný disk

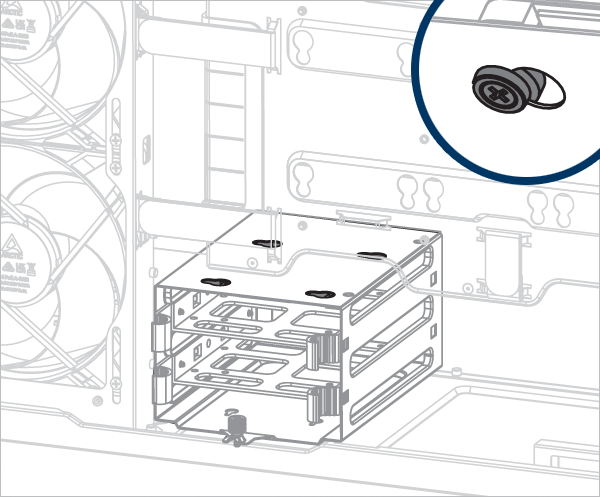

- Instalace pevného disku
- Nainstalujte SSD disk na horní část klece HDD disku

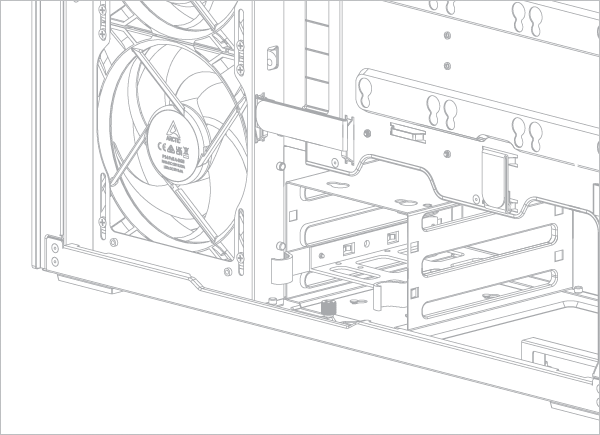

Vyrovnejte kolíky v přihrádce pevného disku s otvory na HDD.

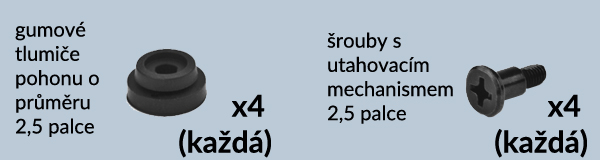

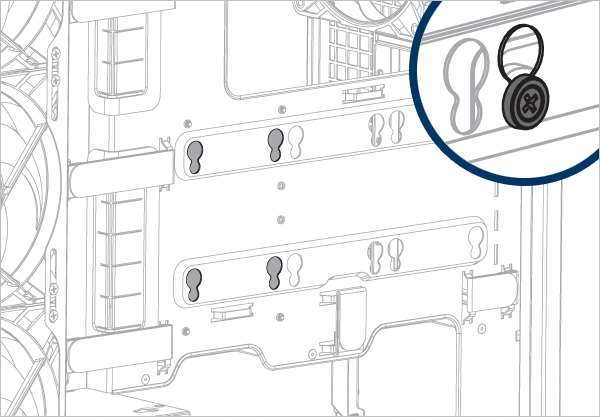

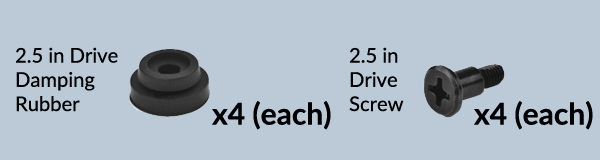

Zarovnejte tlumiče na SSD disku s montážními otvory na kleci HDD disku.

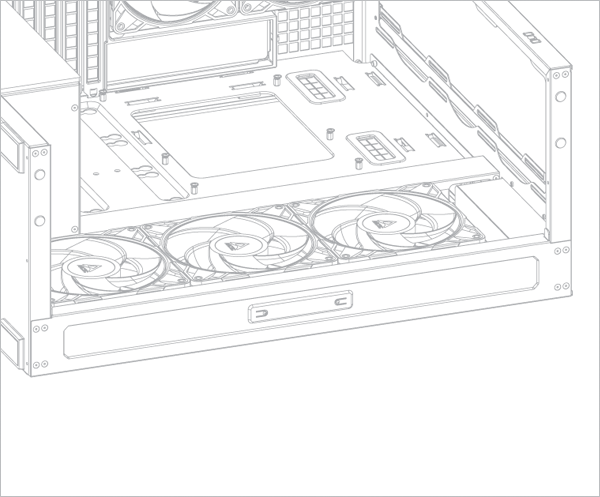

Instalace ventilátoru/chladiče

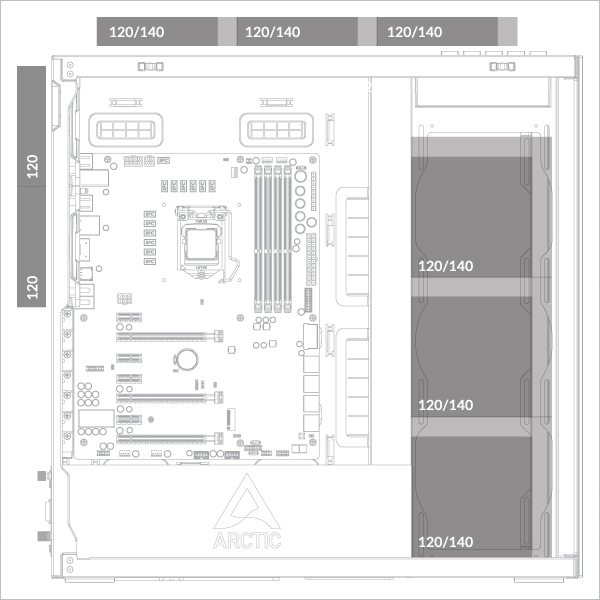

Podpora fanoušků
Podporuje až 3× 120 nebo 140 mm ventilátory na horním a bočním panelu.
Podpora 2x 120mm ventilátorů vzadu

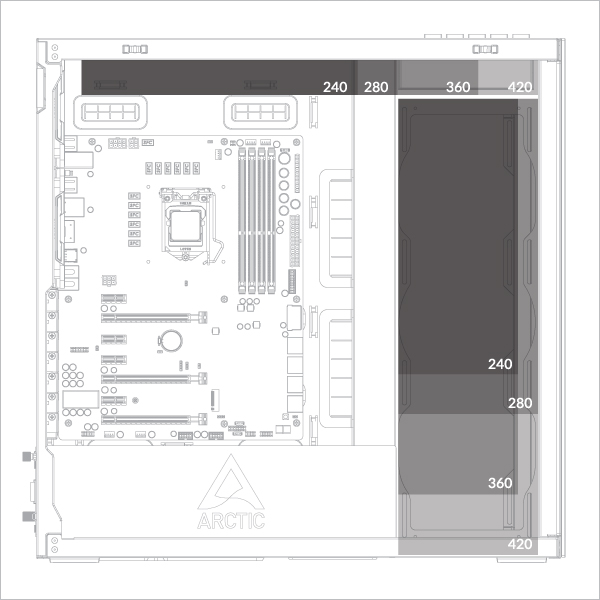

Podpěra chladiče
Maximální tloušťka (kombinace ventilátoru + chladiče)
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Strana: <176mm
Boční: <83 mm (max. 56 mm chladič)
Strana: <176mm
Boční: <65 mm (max. 38 mm chladič)
Chcete-li zkontrolovat kompatibilitu vaší grafické karty, klikněte na tento odkaz.
- 360/240 mm na horním panelu
- 360/240 mm na bočním panelu
- 420/280 mm na horním panelu
- 420/280 mm na bočním panelu

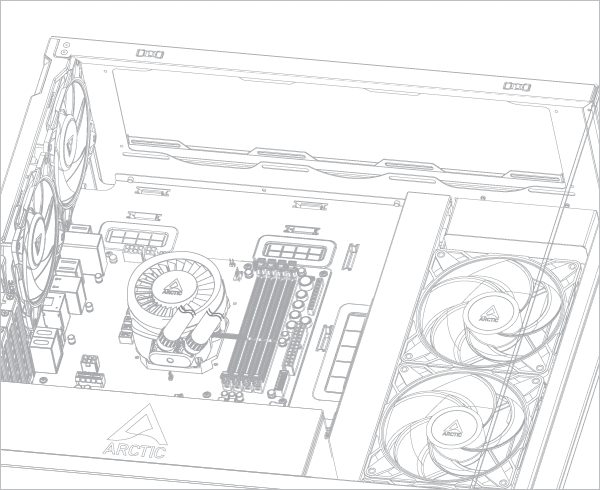

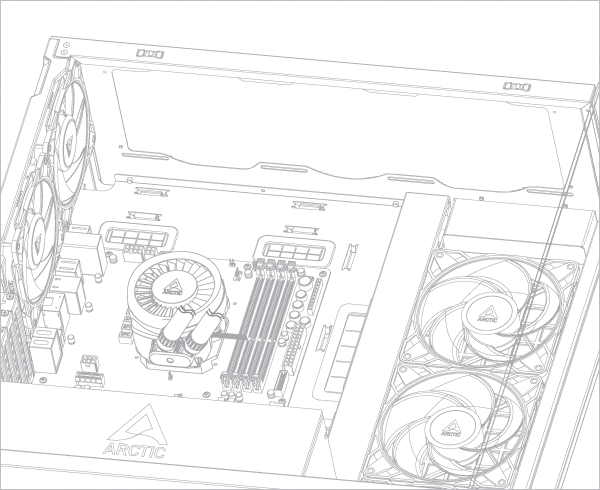

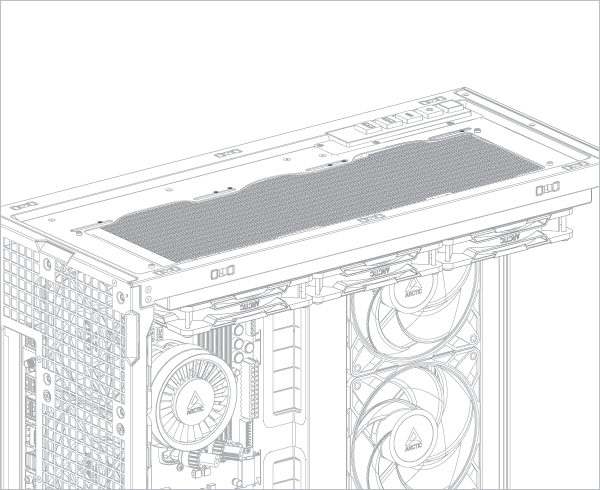

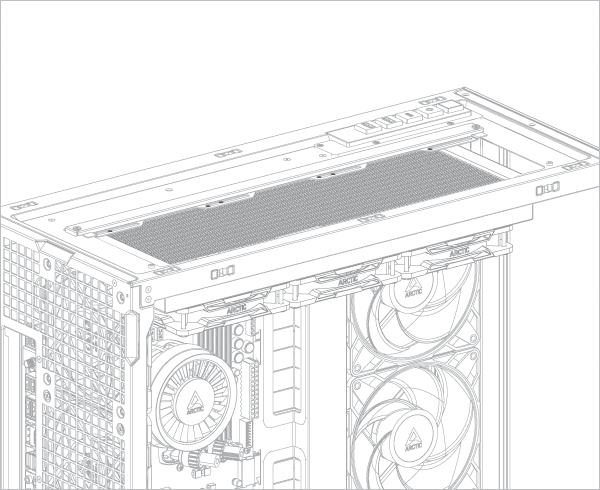

Instalace radiátoru
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]

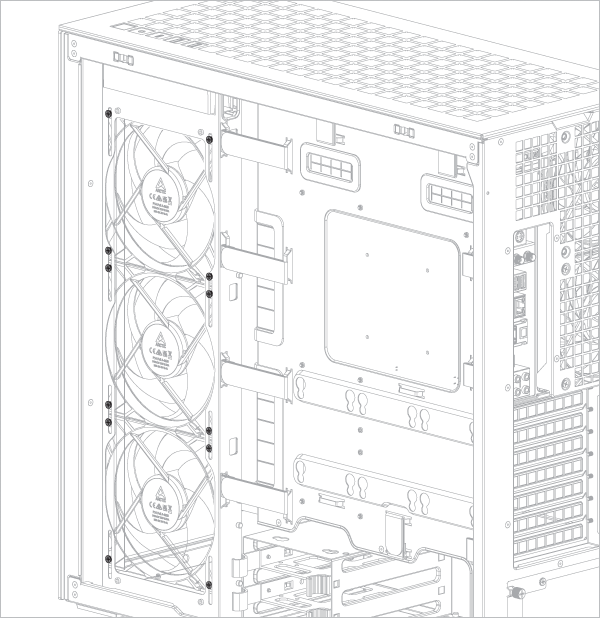

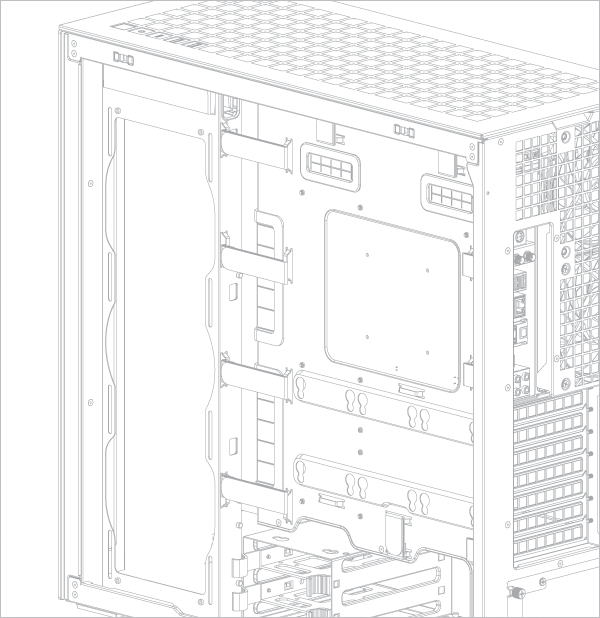

Před instalací chladiče na boční panel odstraňte ventilátory.

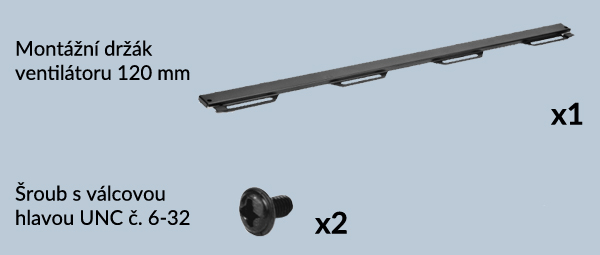

Před instalací chladiče o průměru 240 mm nebo 360 mm připevněte montážní držák ventilátoru.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Před instalací chladiče o průměru 280 nebo 420 mm odstraňte montážní držák ventilátoru.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Před instalací chladiče o průměru 280 nebo 420 mm odstraňte montážní držák ventilátoru.
Pokud používáte kapalinový chladič ARCTIC, další tipy k instalaci naleznete na této stránce: [ARCTIC AIO vodní chladiče – Uživatelská příručka]
Připojení kabelu

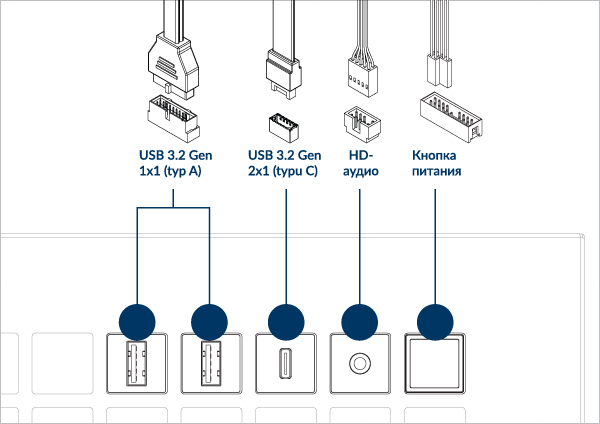

Přední I/O a tlačítko napájení
Připojte kabely k příslušným konektorům základní desky.
Správnou polohu konektoru a pinů si ověřte v manuálu k základní desce.

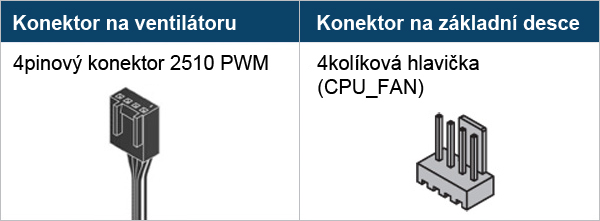

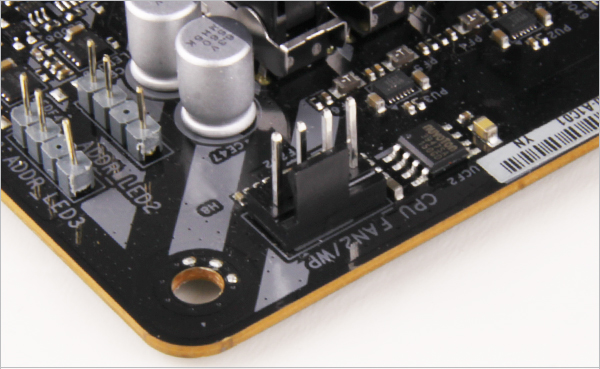

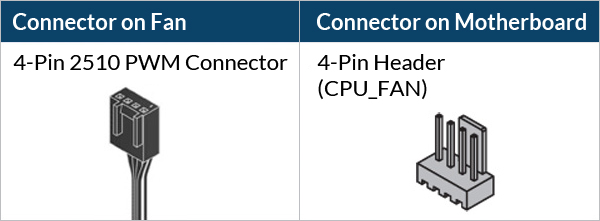

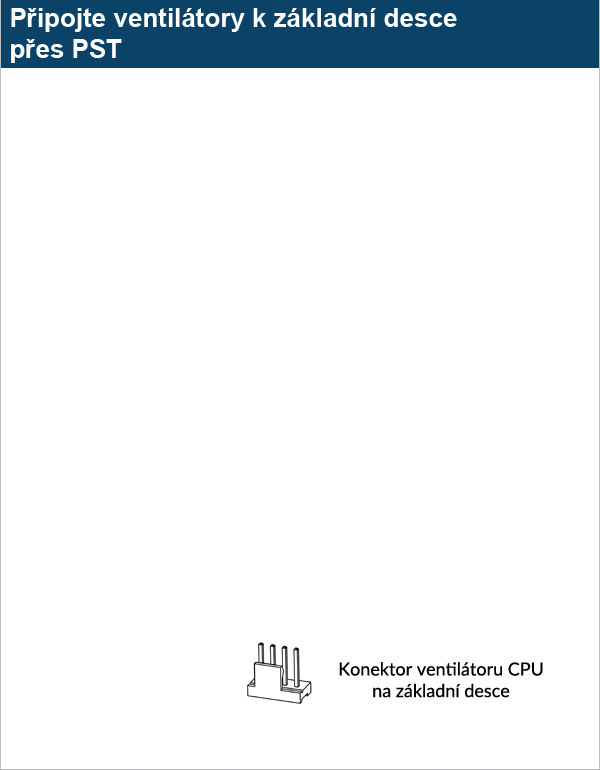

Připojení kabelu ventilátoru
Pokud na základní desce nemáte dostatek konektorů pro ventilátory, doporučujeme použít rozbočovač ventilátorů ARCTIC Case Fan Hub
Abyste z ventilátorů vytěžili maximum, doporučuje se upravit rychlost otáčení ventilátorů v systému BIOS. Pro nastavení PWM postupujte podle tohoto návodu.
Nepřipojujte více než 5 ventilátorů/proužků k jednomu záhlaví
Chcete-li plně využít výhody produktů A-RGB, prostudujte si Průvodce nastavením A-RGB..

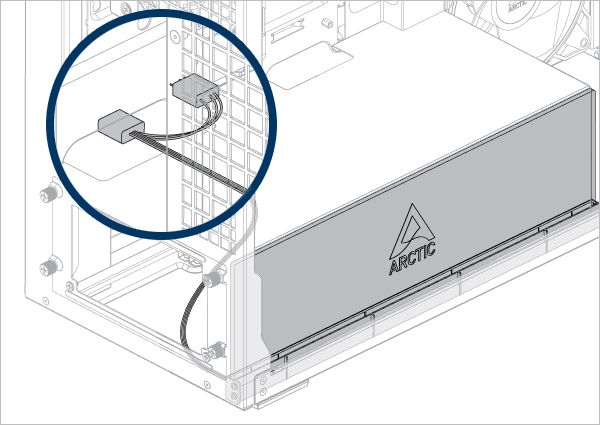

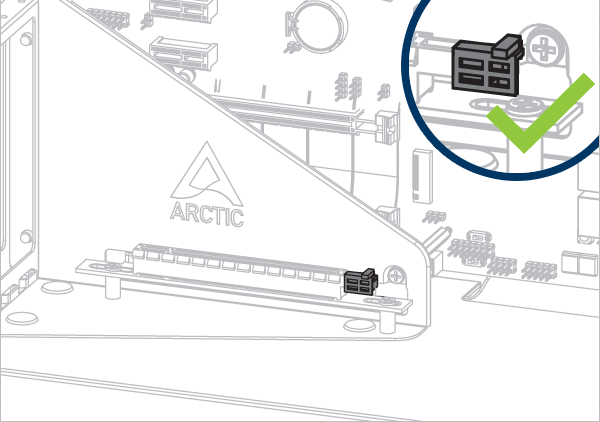

Připojení proužkového kabelu PSU RGB
Najděte RGB kabely PSU v komoře PSU.

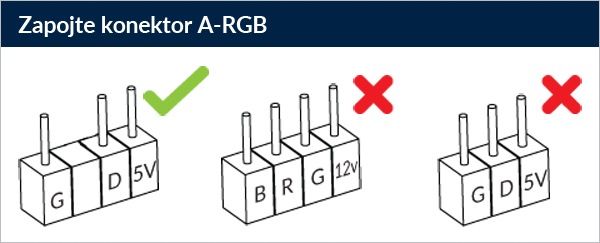

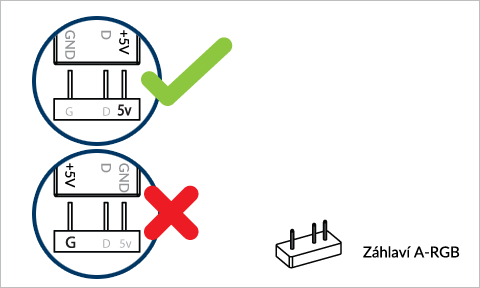

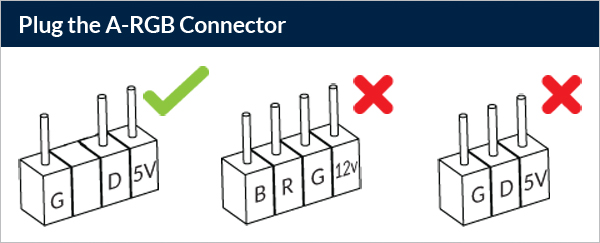

připojte jej ke 3pinovému A-RGB konektoru na základní desce
Nepřipojujte více než 5 ventilátorů/proužků k jednomu záhlaví
Chcete-li plně využít výhody produktů A-RGB, prostudujte si Průvodce nastavením A-RGB..

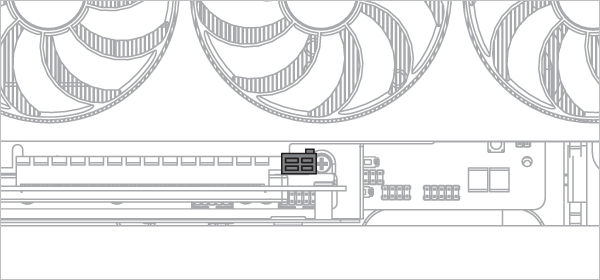

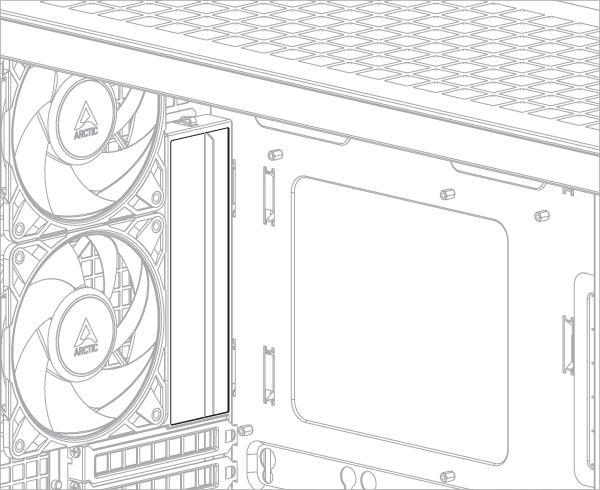

Instalace grafické karty nebo přídavné karty
Před instalací grafické karty nebo jakékoli přídavné karty sejměte kryt slotu PCIe.
Důležité! Ujistěte se, že je kabel zcela zasunut do slotu. Pro dosažení nejlepšího výkonu doporučujeme použít první slot PCIe.
Pozor
Před instalací grafické karty zcela odemkněte západku.
Nainstalujte grafickou kartu
Posuňte západku zpět a zajistěte grafickou kartu.

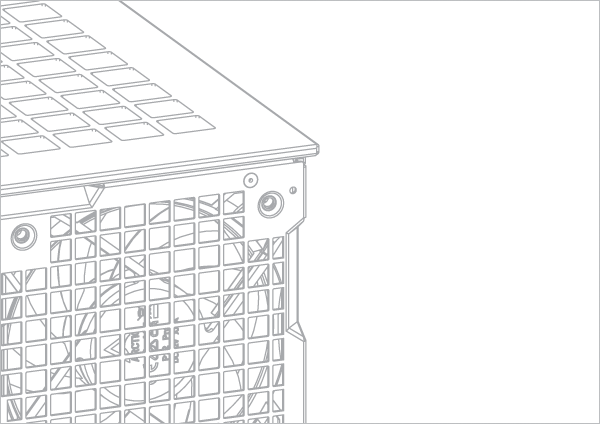

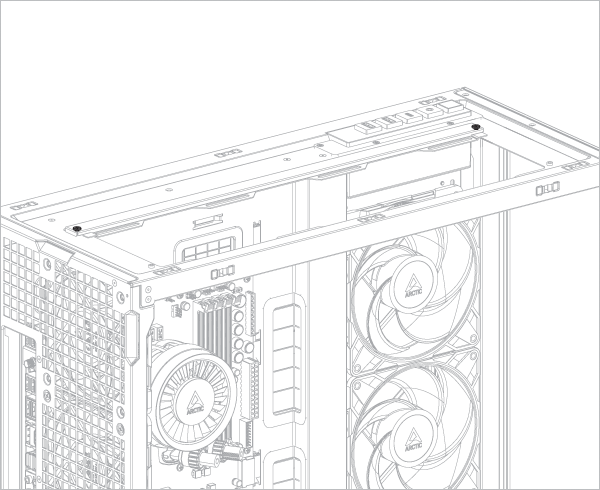

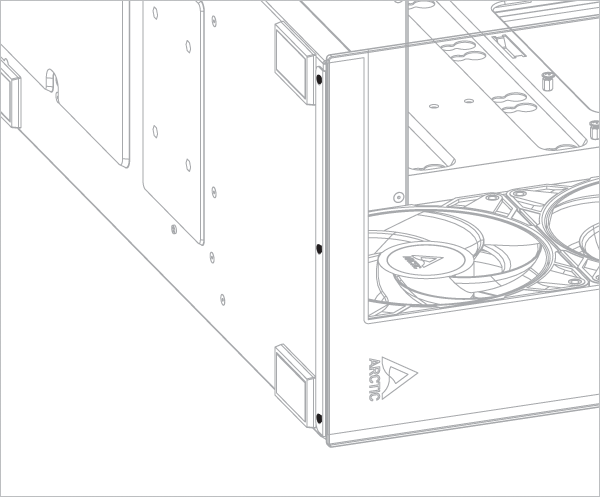

Instalace panelu

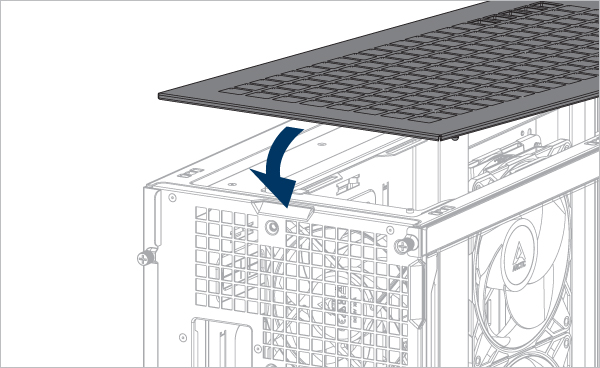

- Horní panel
- Boční panel
- Boční skleněný panel
- Přední skleněný panel
Instalace panelu

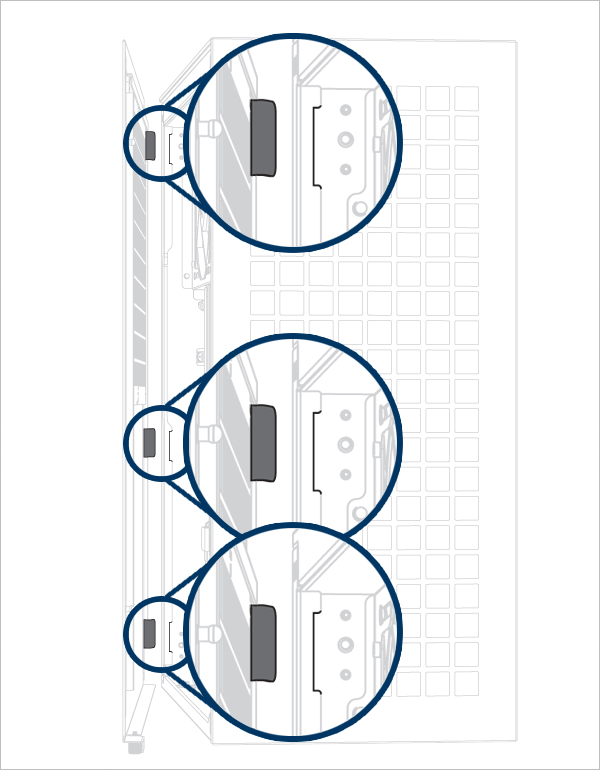

Zarovnejte výstupky bočního panelu se zářezy na spodním panelu.
Zarovnejte výstupky na bočním skleněném panelu se zářezem na spodním panelu.
