Een printbare snelstartgids is hier beschikbaar.
Om de compatibiliteit van uw moederbord te controleren, volgt u deze link.
Om de compatibiliteit van uw grafische kaart te controleren, volgt u deze link.
Benodigde hulpmiddelen
PH2 kruiskopschroevendraaier

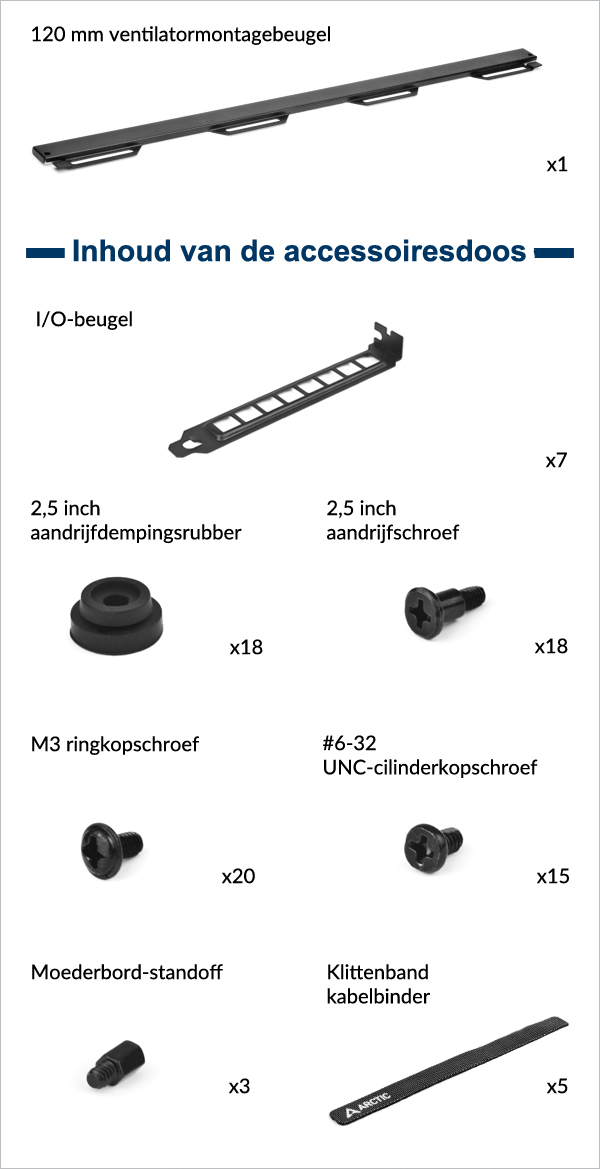

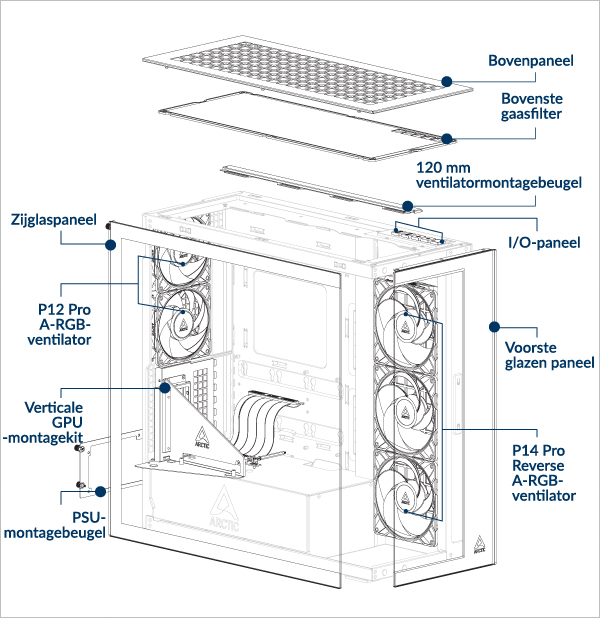

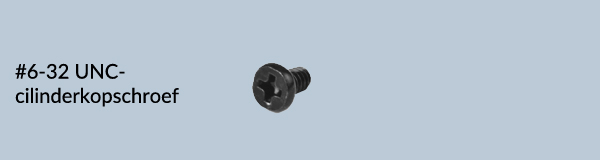

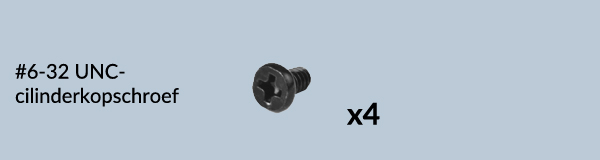

Verpakkingsinhoud
Ruimtes en specificaties
Als u de Liquid Freezer III Pro AIO-koeler met een verticale GPU-montage gebruikt, geldt het volgende:
Voor AMD-platforms: het wordt aanbevolen dat uw grafische kaart niet breder is dan 130 mm.
Voor Intel-platforms: het wordt aanbevolen dat uw grafische kaart niet breder is dan 143 mm.
zonder HDD-kooi: maximale lengte = 318 mm
Met HDD-kooi: maximale lengte = 200 mm
Maximale lengte = 482 mm (zonder zijradiator)
Radiatorcompatibiliteitstabel
Maximale dikte (combinatie van ventilator en radiator)
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Zijde: <83 mm (max 56 mm radiator)
Kant: <176mm
Zijde: <65 mm (max 38 mm radiator)

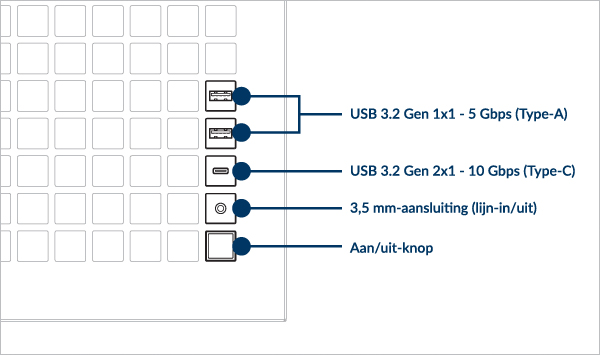

Specificatie voor I/O-paneel aan de voorzijde
Aanbevolen luchtstroomrichting
Luchtstroomrichting van bovenaan gemonteerde ventilatoren
Deze configuratie bevoordeelt de temperatuur van de grafische kaart lichtjes.
Deze configuratie zorgt voor een iets gunstigere CPU-temperatuur.

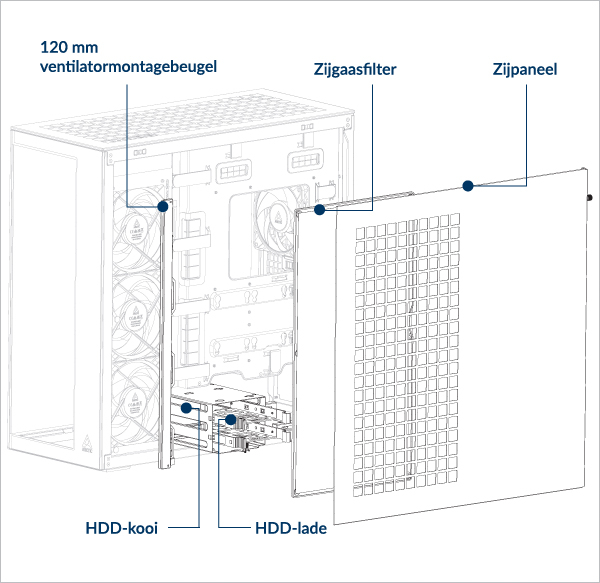

Paneelverwijdering
PSU-installatie
Belangrijk! Installeer de voeding met de ventilator naar beneden gericht.
Als u de HDD-kooi verwijdert, komt er ruimte vrij voor de voeding (PSU) of kabelbeheer (optioneel).
Moederbordinstallatie
Om de compatibiliteit van uw moederbord te controleren, volgt u deze link.

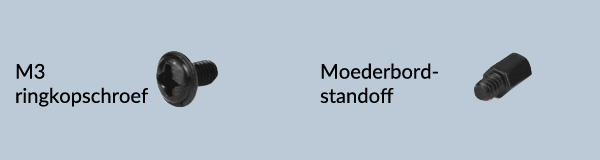

Voor de installatie van een Mini-ITX-moederbord hebt u vier M3-schroeven met ringkop nodig.
Laat het schroefgat met de blauwe stip leeg. Dit gat is bedoeld voor de installatie van de verticale GPU-montagekit.
Zorg ervoor dat u bij mATX-moederborden de extra afstandhouder op de moederbordtray plaatst. Bevestig het moederbord met M3-schroeven met ringkop.
Laat het schroefgat met de blauwe stip leeg. Dit gat is bedoeld voor de installatie van de verticale GPU-montagekit.

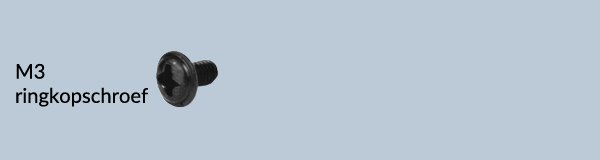

Gebruik M3-schroeven met ringkop voor de installatie van ATX-moederborden. Het aantal benodigde schroeven kan variëren, afhankelijk van het moederbordmodel.
Laat het schroefgat met de blauwe stip leeg. Dit gat is bedoeld voor de installatie van de verticale GPU-montagekit.

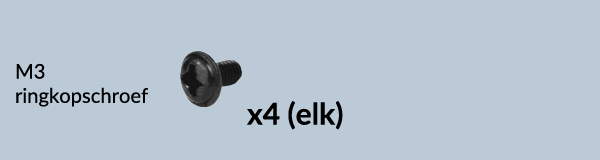

Gebruik M3-schroeven met ringkop voor de installatie van E-ATX-moederborden. Het aantal benodigde schroeven kan variëren, afhankelijk van het moederbordmodel.
Laat het schroefgat met de blauwe stip leeg. Dit gat is bedoeld voor de installatie van de verticale GPU-montagekit.
Verwijder de verticale GPU-montagekit voordat u het moederbord installeert.
Het I/O-shield moet vóór het moederbord worden geïnstalleerd.
Het I/O-shield wordt als accessoire bij het moederbord geleverd.
Sommige moederborden hebben mogelijk een geïntegreerd I/O-shield.
SSD- en HDD-installatie
SSD- en HDD-positie
Ondersteunt maximaal 6 x 2,5”SSD of 4 x 2,5”SSD + 2 x 3,5” HDD
- Een SSD op de moederbordtray installeren
- Een SSD in de HDD-lade installeren
- Installeer een HDD
- Installeer een SSD bovenop de HDD-kooi
Lijn de pennen op de harde schijf tray uit met de gaten op de HDD.

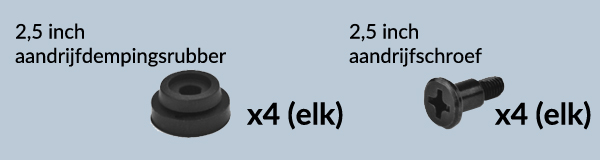

Lijn de dempers op de SSD uit met de montagegaten in de HDD-kooi.
Ventilator/radiator installatie
Fanondersteuning
Ondersteunt maximaal 3×120 of 140 mm ventilatoren op het bovenpaneel en op het zijpaneel.
Ondersteuning voor 2x 120 mm ventilatoren aan de achterzijde
Radiatorsteun
Maximale dikte (combinatie van ventilator en radiator)
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Kant: <176mm
Zijde: <83 mm (max 56 mm radiator)
Kant: <176mm
Zijde: <65 mm (max 38 mm radiator)
Om de compatibiliteit van uw grafische kaart te controleren, volgt u deze link.
- 360/240 mm op bovenpaneel
- 360/240 mm op zijpaneel
- 420/280 mm op bovenpaneel
- 420/280 mm op zijpaneel
Radiatorinstallatie
Als u een ARCTIC-vloeistofkoeler gebruikt, raadpleeg dan deze pagina voor aanvullende installatietips: [ARCTIC AIO-waterkoelers – Gebruikershandleiding]
Verwijder de ventilatoren voordat u de radiator op het zijpaneel monteert.p>

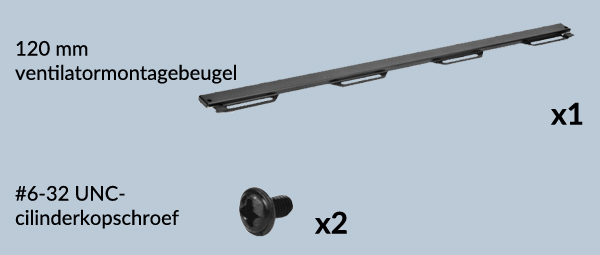

Bevestig de ventilatormontagebeugel voordat u een 240 mm of 360 mm radiator installeert.
Als u een ARCTIC-vloeistofkoeler gebruikt, raadpleeg dan deze pagina voor aanvullende installatietips: [ARCTIC AIO-waterkoelers – Gebruikershandleiding]
Verwijder de montagebeugel van de ventilator voordat u een 280 of 420 mm radiator installeert.
Als u een ARCTIC-vloeistofkoeler gebruikt, raadpleeg dan deze pagina voor aanvullende installatietips: [ARCTIC AIO-waterkoelers – Gebruikershandleiding]
Verwijder de ventilatoren voordat u de radiator op het zijpaneel monteert.
Als u een ARCTIC-vloeistofkoeler gebruikt, raadpleeg dan deze pagina voor aanvullende installatietips: [ARCTIC AIO-waterkoelers – Gebruikershandleiding]
Kabelverbinding

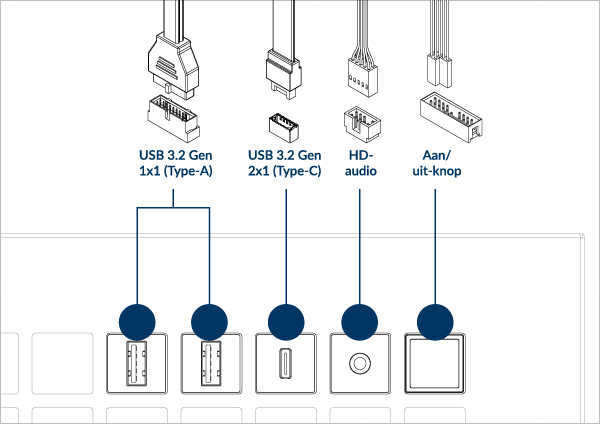

Voorzijde I/O en aan/uit-knop
Sluit de kabels aan op de juiste moederbordheaders.
Controleer de handleiding van uw moederbord voor de juiste header en pinpositie.

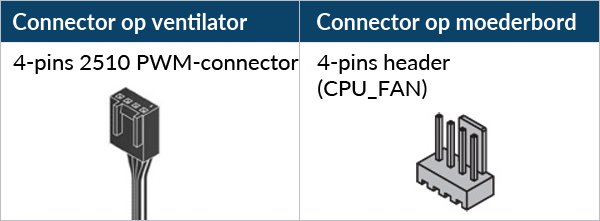

Ventilatorkabelaansluitingn
Als u niet voldoende ventilatorheaders op uw moederbord hebt, raden wij u aan de ARCTIC Case Fan Hub te gebruiken.
Om het beste uit uw ventilatoren te halen, raden wij u aan de snelheidsregeling van de ventilatoren in het BIOS aan te passen. Volg deze handleiding om uw PWM aan te passen.
Sluit niet meer dan 5 ventilatoren/stripes aan op één header
Om optimaal te profiteren van uw A-RGB-producten, raadpleegt u de A-RGB-installatiehandleiding.
PSU RGB Stripe-kabelverbinding
Zoek de RGB-kabels van de voeding in het PSU-compartiment.

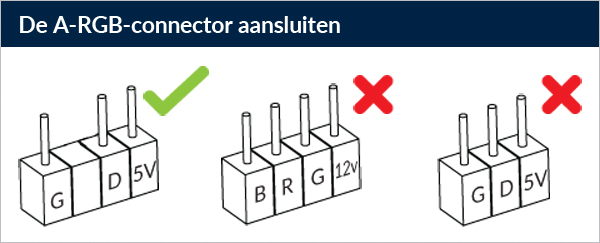

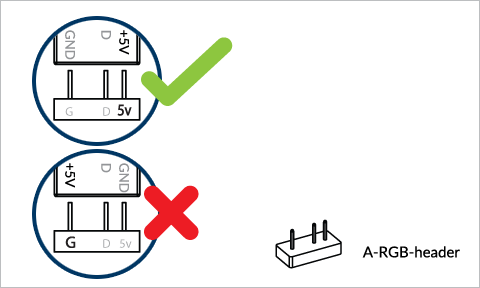

Sluit hem aan op de 3-pins A-RGB-connector op het moederbord.
Sluit niet meer dan 5 ventilatoren/stripes aan op één header
Om optimaal te profiteren van uw A-RGB-producten, raadpleegt u de A-RGB-installatiehandleiding.
Installatie van grafische kaart of uitbreidingskaart
Installeer de verticale GPU-montagekit
Belangrijk! Zorg ervoor dat de kabel volledig in de sleuf is gestoken. Voor de beste prestaties raden we aan de eerste PCIe-sleuf te gebruiken.
Let op
Ontgrendel de vergrendeling volledig voordat u de grafische kaart installeert.
Install the graphic card
Schuif de vergrendeling terug om de grafische kaart te vergrendelen.
Paneelinstallatie
- Bovenpaneel
- Zijpaneel
- Zijglaspaneel
- Voorste glazen paneel
Paneelinstallatie
Lijn de lipjes van het zijpaneel uit met de inkepingen op het onderste paneel.
Lijn de lipjes op het zijglaspaneel uit met de inkeping op het onderste paneel.
