可打印的快速入门指南请点击 此处。

要检查主板的兼容性，请点击此 链接。

要检查您的显卡是否兼容，请点击此 链接。

所需工具

PH2 十字螺丝刀

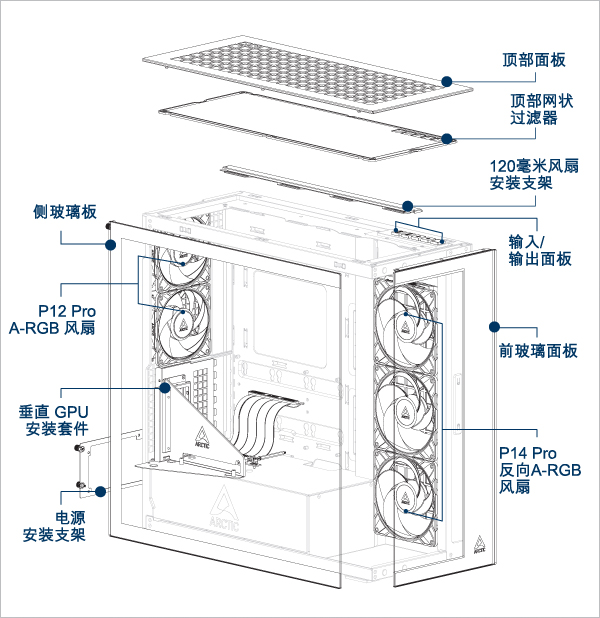

内容概述

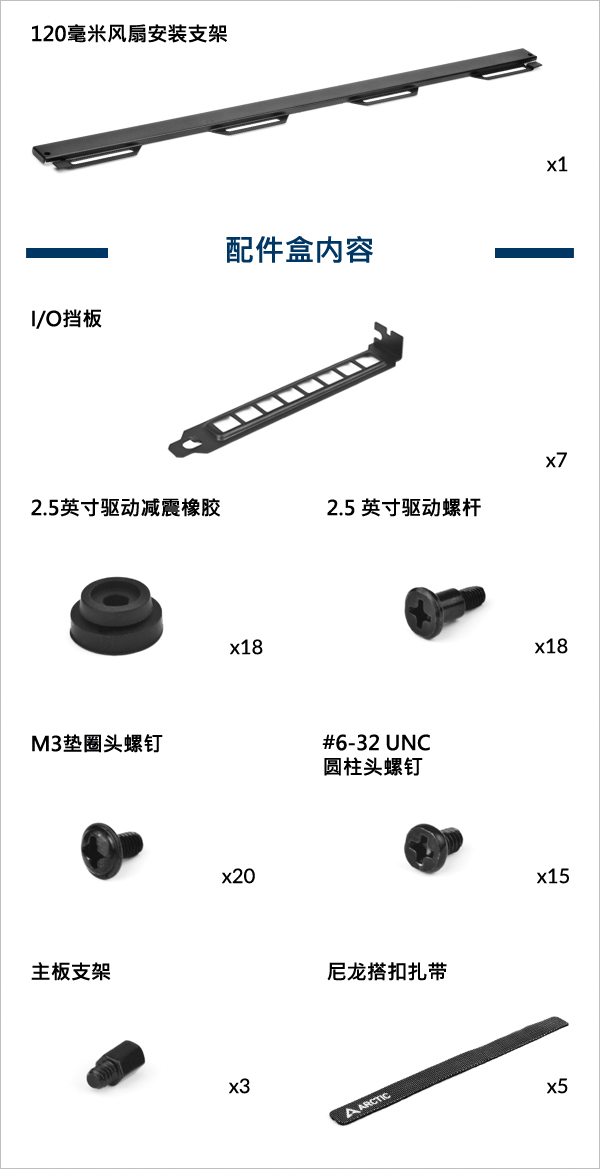

包装内容

准备

间隙和规格

如果您使用带有垂直 GPU 支架的 Liquid Freezer III Pro 一体式散热器，则：

对于 AMD 平台：建议您的显卡宽度不超过 130 毫米。

对于 Intel 平台：建议您的显卡宽度不超过 143 毫米。

母板
Mini-ITX、mATX、ATX、E-ATX（宽度最大285mm）
电源单元
ATX
不带硬盘笼：最大长度 = 318 毫米
带硬盘笼：最大长度 = 200 毫米
CPU 冷却器
最大高度 = 171 毫米
显卡
最大长度 = 337毫米
最大长度 = 482mm（不含侧散热器）
散热器
顶部
420/360/280/240/120毫米，厚度参考表格。
边
420/360/280/240/120毫米，厚度参考表格。

散热器兼容性表

散热器兼容性表
最大厚度（风扇+散热器组合）
侧装散热器和风扇
顶部安装的散热器和风扇
无散热器
240毫米散热器
360毫米散热器
280毫米散热器
420毫米散热器
无散热器
/
顶部: < 75毫米
顶部: < 75毫米
顶部: < 65毫米
顶部: < 65毫米
240毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
360毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
280毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
420毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部：<65毫米
侧面: <83 毫米（最大 56 毫米散热器）
顶部: <65毫米
边: <176毫米
顶部: <65毫米
侧面: <65 毫米（最大 38 毫米散热器）

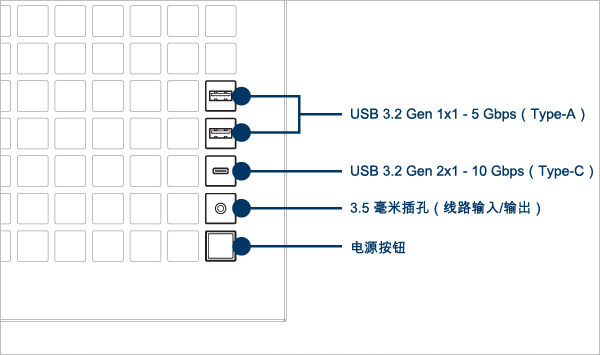

前 I/O 面板规格

建议气流方向

顶置风扇的气流方向

此配置对显卡温度略有利。

此配置对 CPU 温度略有好处。

安装

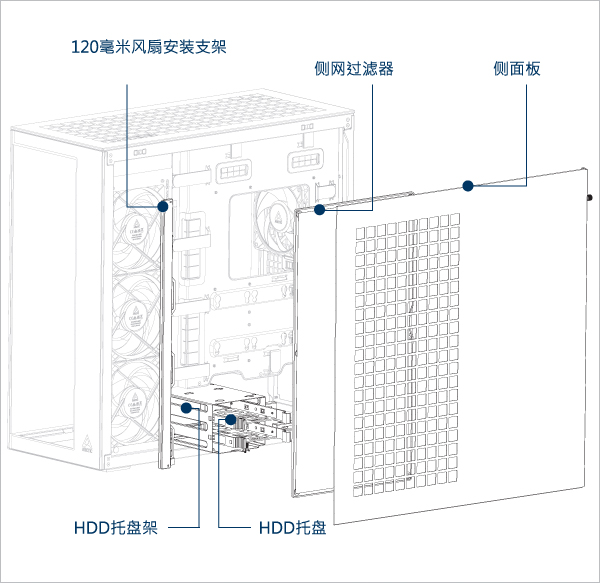

面板拆卸

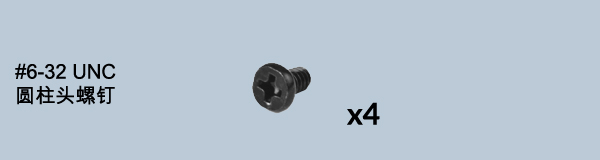

电源安装

重要提示！安装 PSU 时，风扇应朝下。

移除 HDD 笼将为电源装置 (PSU) 或电缆管理 (可选) 释放更多空间。

主板安装

要检查主板的兼容性，请点击此 链接。

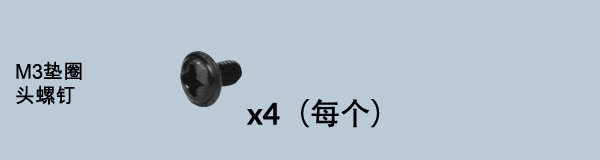

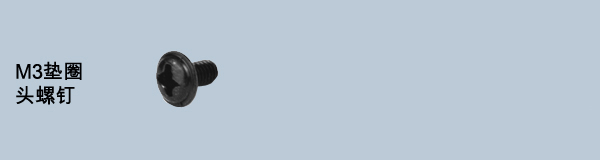

您需要四个 M3 垫圈头螺钉来安装 Mini-ITX 主板。

将标有蓝点的螺丝孔留空 - 它是为安装垂直 GPU 安装套件而保留的。

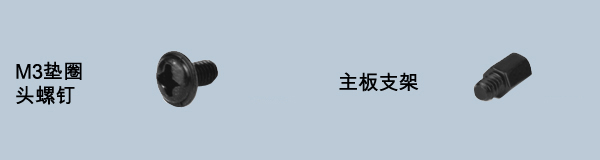

对于 mATX 主板，请确保在主板托盘上安装额外的支架。使用 M3 垫圈头螺钉固定主板

将标有蓝点的螺丝孔留空 - 它是为安装垂直 GPU 安装套件而保留的。

使用 M3 垫圈头螺钉安装 ATX 主板。所需螺钉数量可能因主板型号而异。

将标有蓝点的螺丝孔留空 - 它是为安装垂直 GPU 安装套件而保留的。

使用 M3 垫圈头螺钉安装 E-ATX 主板。所需螺钉数量可能因主板型号而异。

将标有蓝点的螺丝孔留空 - 它是为安装垂直 GPU 安装套件而保留的。

安装主板之前，请先移除垂直 GPU 安装套件。

必须在主板之前安装 I/O 防护板。

I/O 防护板作为主板配件提供。
某些主板可能集成有 I/O 防护板。.

SSD 和 HDD 安装

SSD 和 HDD 的位置

最多支持 6 x 2.5”SSD 或 4 x 2.5”SSD + 2 x 3.5” HDD

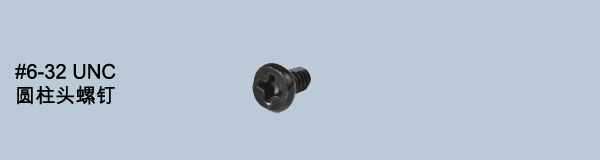

将硬盘托架上的凸耳与硬盘上的孔对齐。

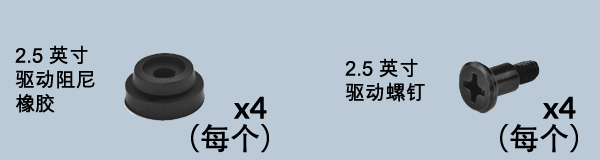

将 SSD 上的减震器与 HDD 笼上的安装孔对齐。

风扇/散热器安装

风扇支持

顶部和侧面板上最多支持 3 个 120 或 140 毫米风扇。
后部支持 2x 120 mm 风扇

散热器支持

散热器兼容性表
最大厚度（风扇+散热器组合）
侧装散热器和风扇
顶部安装的散热器和风扇
无散热器
240毫米散热器
360毫米散热器
280毫米散热器
420毫米散热器
无散热器
/
顶部: < 75毫米
顶部: < 75毫米
顶部: < 65毫米
顶部: < 65毫米
240毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
360毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
280毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部: <75毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
顶部: <65毫米
边: <176毫米
420毫米散热器
Side < 176毫米
顶部: <75毫米
边: <176毫米
顶部：<65毫米
侧面: <83 毫米（最大 56 毫米散热器）
顶部: <65毫米
边: <176毫米
顶部: <65毫米
侧面: <65 毫米（最大 38 毫米散热器）

要检查您的显卡是否兼容，请点击此 链接。

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

在侧面板上安装散热器之前，请先拆下风扇。

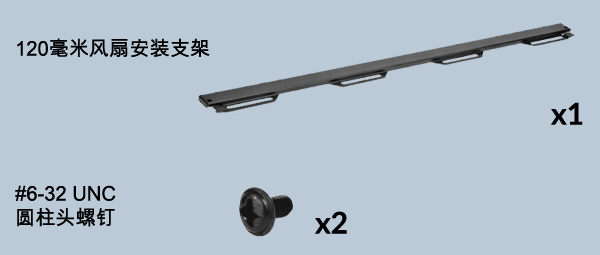

在安装 240 毫米或 360 毫米散热器之前，请先安装风扇安装支架。

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

安装 280 或 420 毫米散热器之前，请先拆下风扇安装支架。ng a 280 or 420 mm radiator.

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

在侧面板上安装散热器之前，请先拆下风扇。

如果您使用的是 ARCTIC 液体冷却器，请参阅此页面以获取更多安装提示： [ARCTIC AIO 水冷却器 - 用户手册]

电缆连接

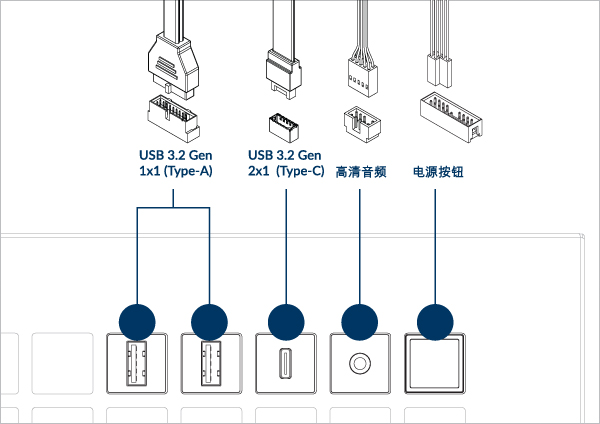

前置 I/O 和电源按钮

将电缆连接到适当的主板接头。

请查看主板手册以了解正确的接头和引脚位置。

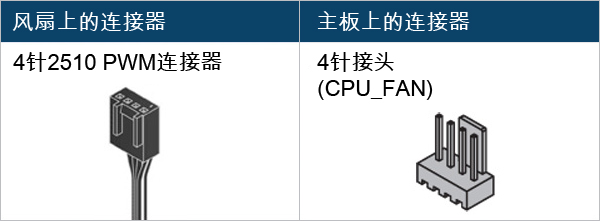

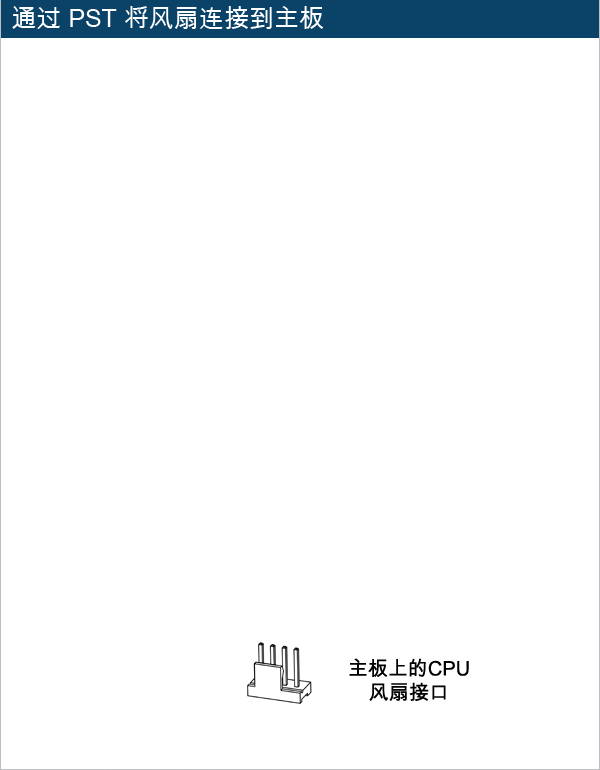

风扇电缆连接

如果您主板上没有足够的风扇接头，我们建议使用 ARCTIC Case Fan Hub。

为了充分发挥风扇的性能，建议在 BIOS 中调整风扇速度控制，并按照 本指南调整 PWM。

请勿将超过 5 个风扇/灯带连接到一个接头

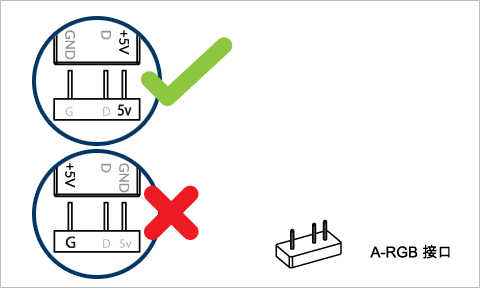

要充分利用您的 A-RGB 产品，请查看 A-RGB 设置指南。

PSU RGB 灯带电缆连接

在电源舱中找到 PSU RGB 线缆。

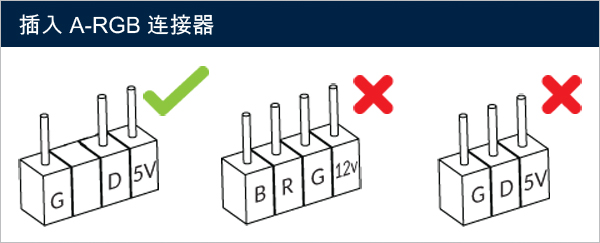

将其连接到主板上的 3 针 A-RGB 接口

请勿将超过 5 个风扇/灯带连接到一个接头

要充分利用您的 A-RGB 产品，请查看 A-RGB 设置指南。

显卡或附加卡安装

安装垂直 GPU 安装套件

重要提示！请确保线缆已完全插入插槽。为了获得最佳性能，我们建议使用第一个 PCIe 插槽。

注意

安装显卡之前，请完全解锁闩锁。

安装显卡

将闩锁向后滑动以锁定显卡。

面板安装

将侧面板的突出部分与底部面板上的凹口对齐。

将侧面玻璃板上的突出部分与底部面板上的凹口对齐。
